洗衣机内部壳体注塑模具（ID:884890）

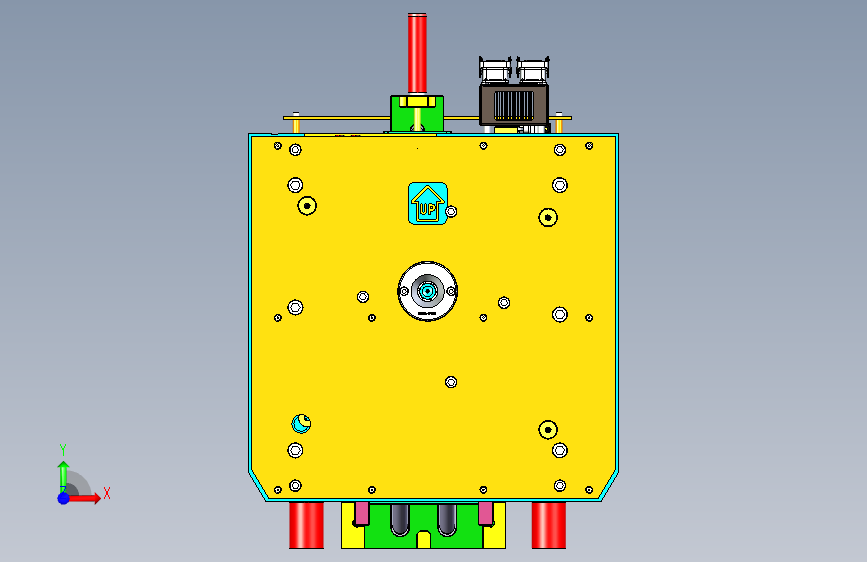

0.png)

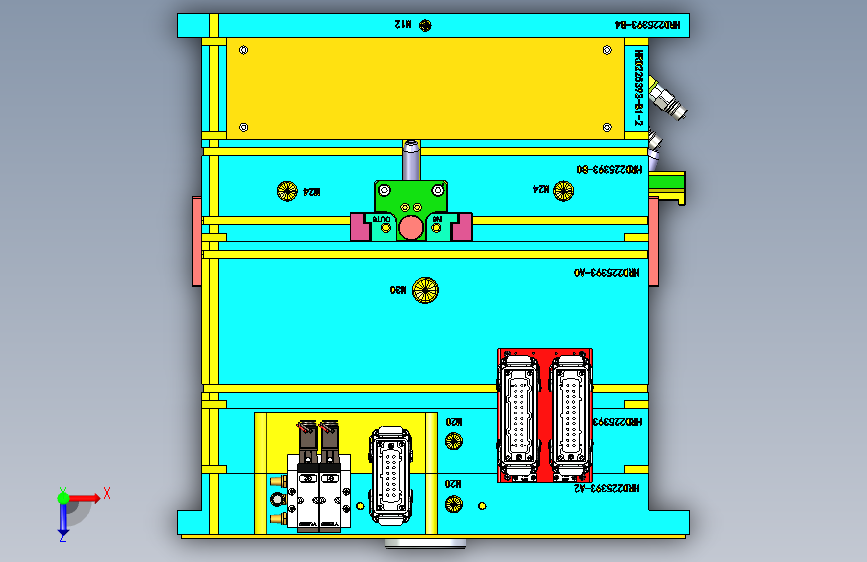

1.png)

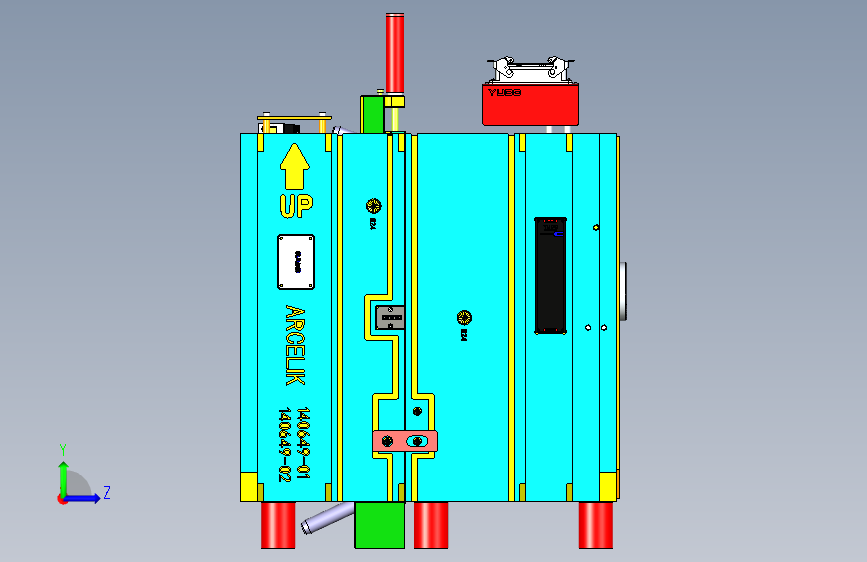

2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1704637481144.rar | 9.49M |

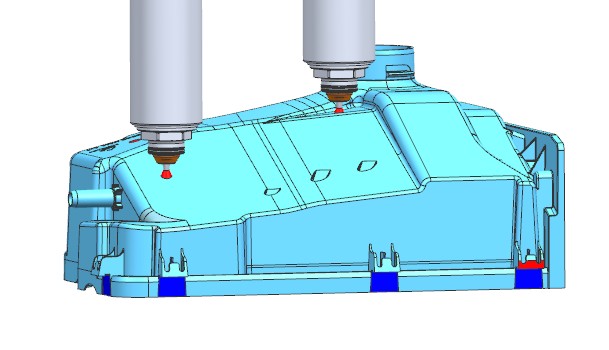

| 2 | 1.产品正面.jpg | 39.05K |

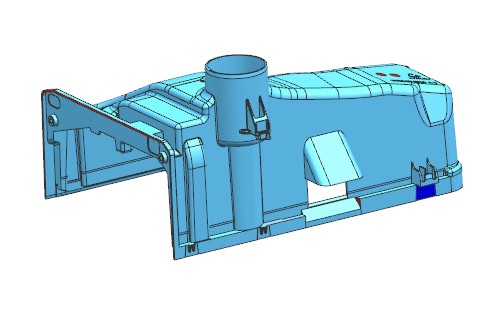

| 3 | 2.产品.jpg | 28.93K |

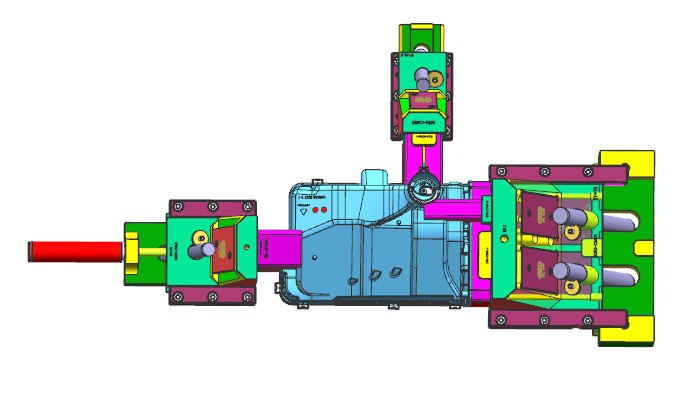

| 4 | 3.滑块.jpg | 43.73K |

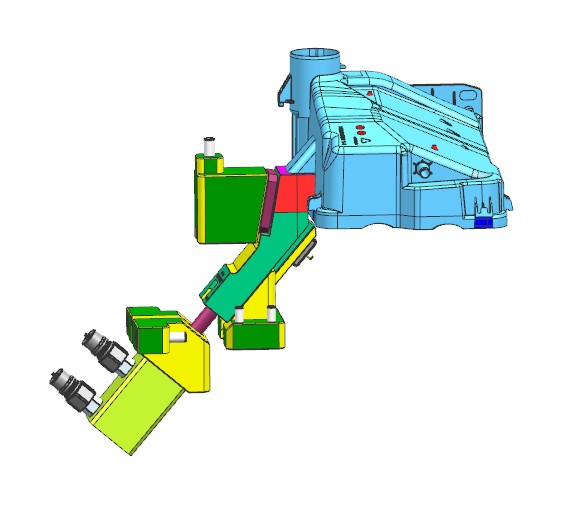

| 5 | 4.大斜度油缸抽芯.jpg | 38.32K |

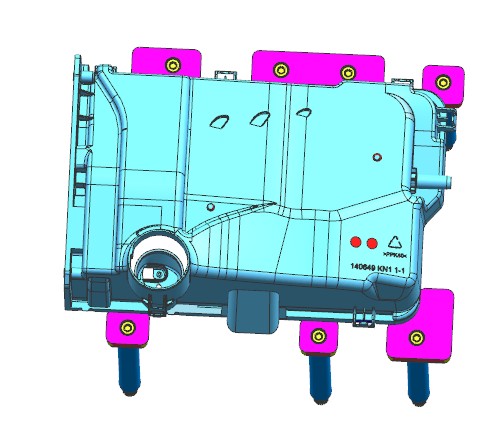

| 6 | 5.推块.jpg | 46.34K |

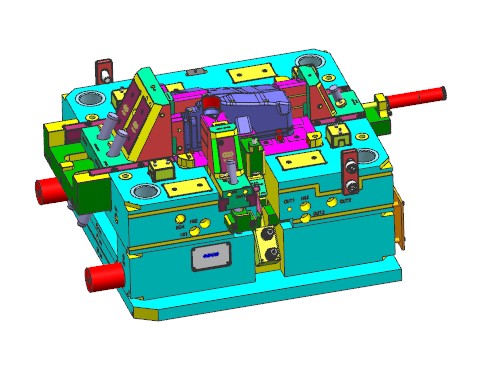

| 7 | 6.后模.jpg | 49.68K |

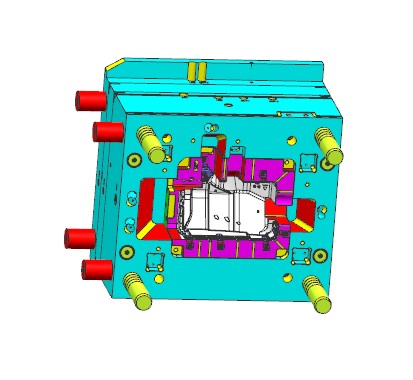

| 8 | 7.前模.jpg | 33.40K |

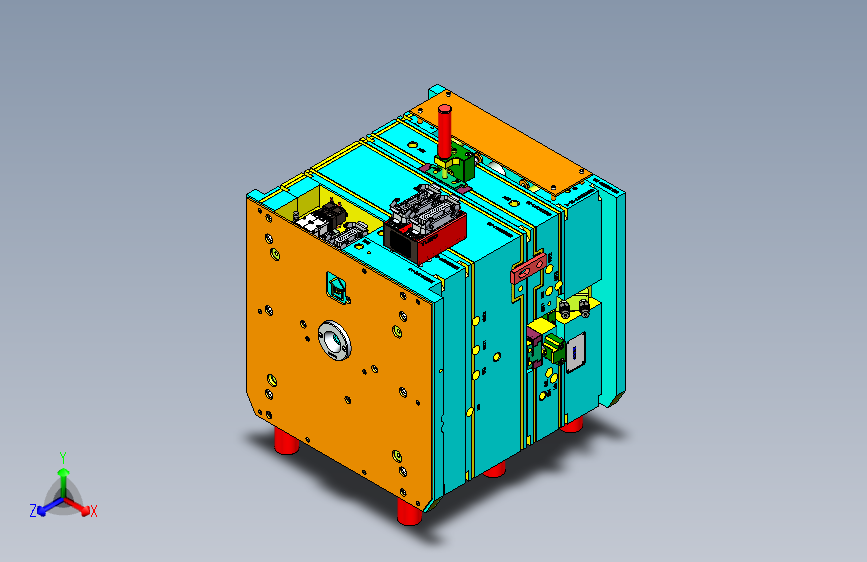

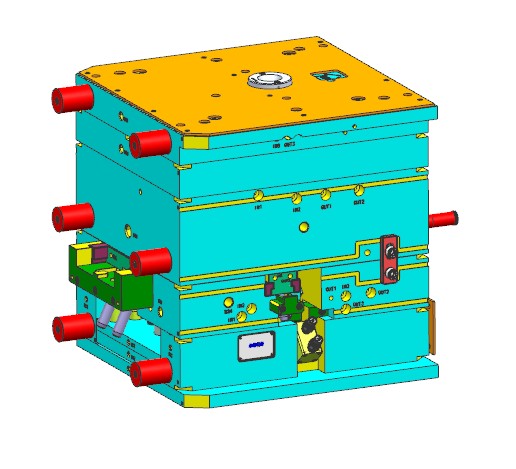

| 9 | 8.模具整体.jpg | 53.35K |
| 10 | _HRD225393-TOP.stp | 81.13M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：9.72M
所需金币：100
上传时间：2024-01-07 22:24:42
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
洗衣机
壳体
斜抽芯
油缸
图纸简介
洗衣机内部结构壳体注塑模具。产品使用2点热流道进胶，但进胶位置都是斜面，热嘴无法放置。经与客户沟通，在进胶处设计工艺凸起，进胶点打在凸起上。后模有一处斜抽芯，与水平夹角50度，无法使用斜导柱驱动，只能使用油缸驱动。滑块无法设计压板结构，使用了T型块作为压紧和导向作用，并将T槽取成镶件。
