支架体嵌件注塑模具（ID:885585）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17048074146675.rar | 10.99M |
| 2 | 1.产品正面.jpg | 35.05K |
| 3 | 2.产品背面.jpg | 36.62K |

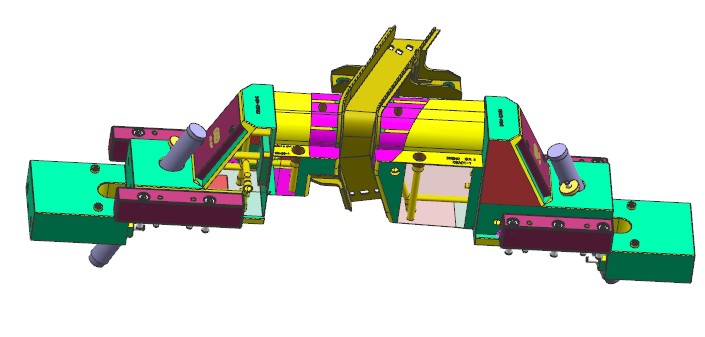

| 4 | 3.两侧滑块.jpg | 42.41K |

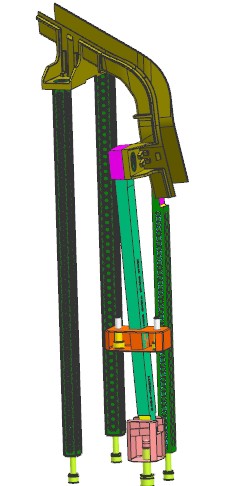

| 5 | 4.滑块内跑斜顶.jpg | 72.71K |
| 6 | 5.结构.jpg | 22.33K |
| 7 | 6.斜顶与直顶.jpg | 26.58K |
| 8 | 7.后模.jpg | 70.17K |
| 9 | 8.前模.jpg | 41.25K |
| 10 | _HRD225484-TOP.stp | 79.22M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：11.26M
所需金币：100
上传时间：2024-01-09 21:36:56
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
嵌件
滑块斜顶
图纸简介

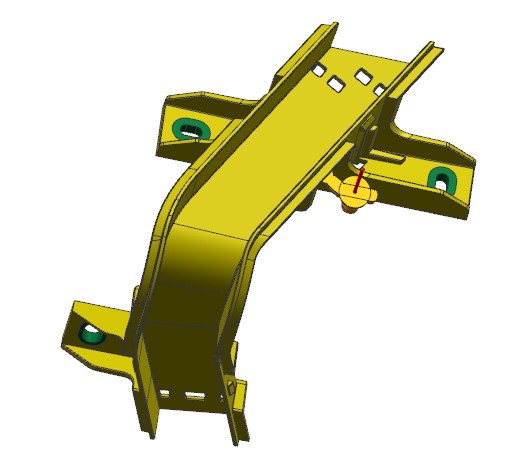

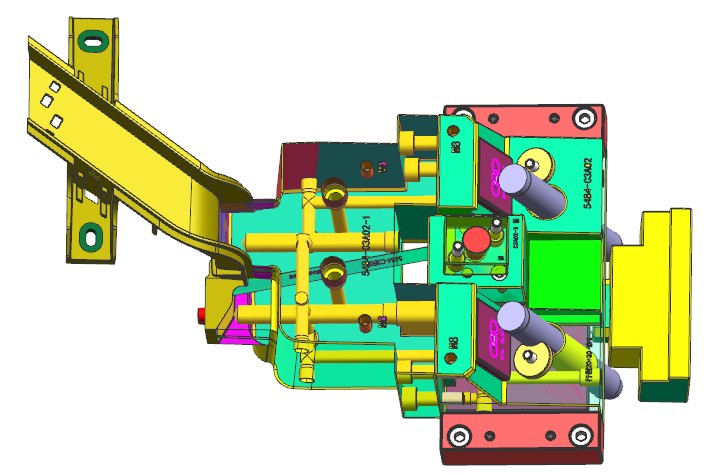

支架体嵌件注塑模具。产品本体弯曲了112度，放置方向和分型方法至关重要，这决定了模具的稳定性和成本高低。产品上有3个金属嵌件，原则上金属嵌件应该放置在前模上，因为前模在注塑机上是固定不动的，能防止嵌件脱落。但本例产品弯曲太大，一个嵌件放置在了地测滑块。地测滑块有一处倒扣使用斜顶脱模，所以结构设计为大滑块内跑斜顶。
