泵体底座注塑模具（ID:885587）

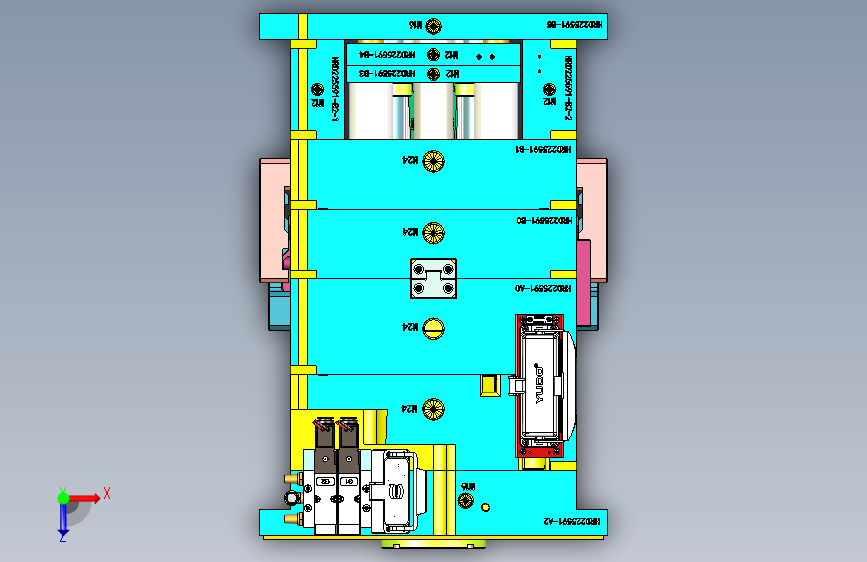

0.png)

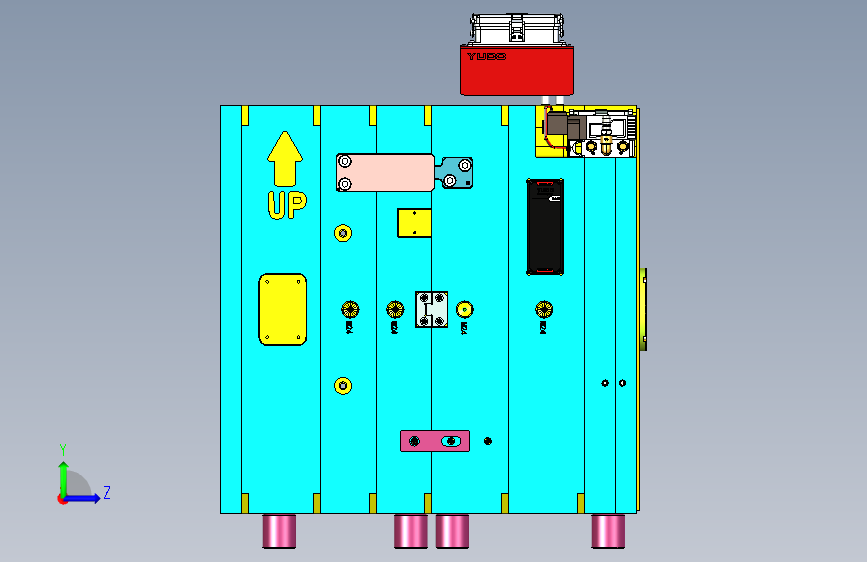

1.png)
2.png)

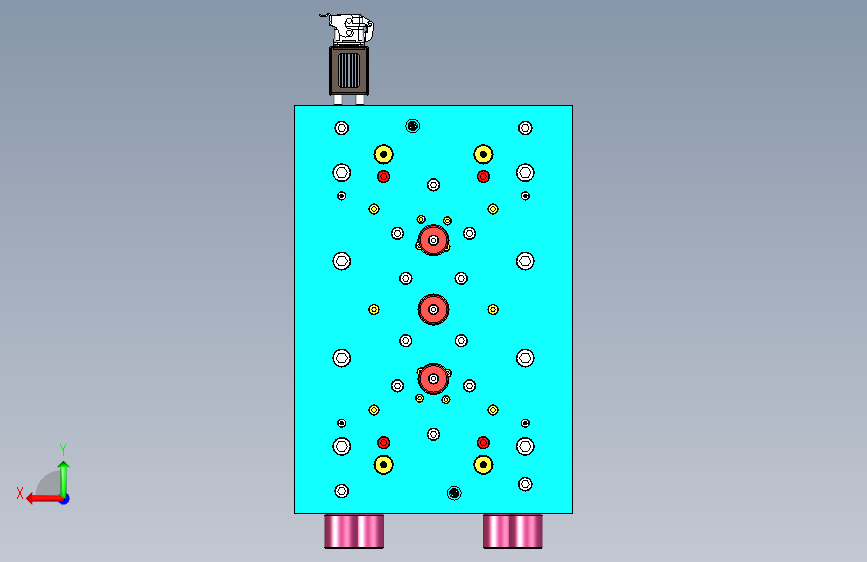

3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17048075108796.rar | 12.74M |

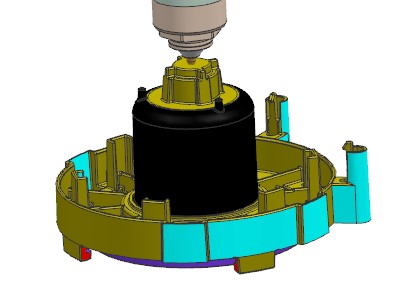

| 2 | 1.产品正面.jpg | 20.95K |

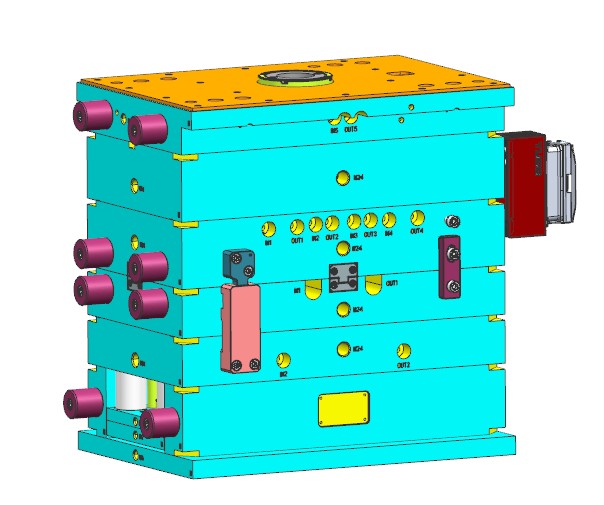

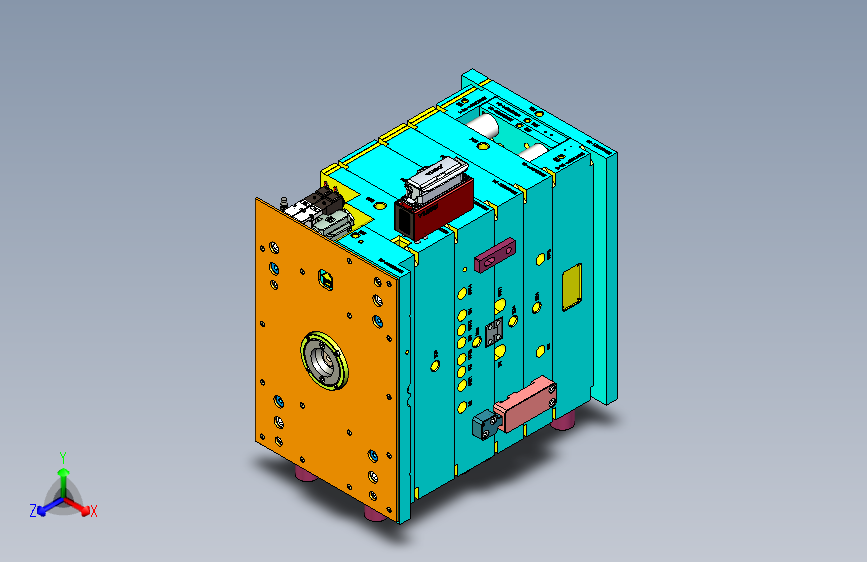

| 3 | 10模具整体.jpg | 60.13K |

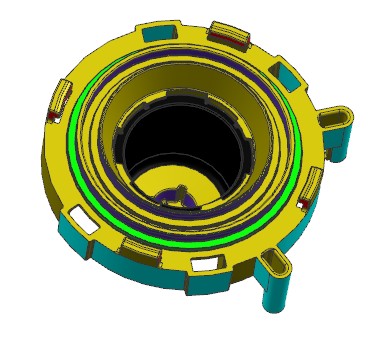

| 4 | 2.产品背面.jpg | 38.27K |

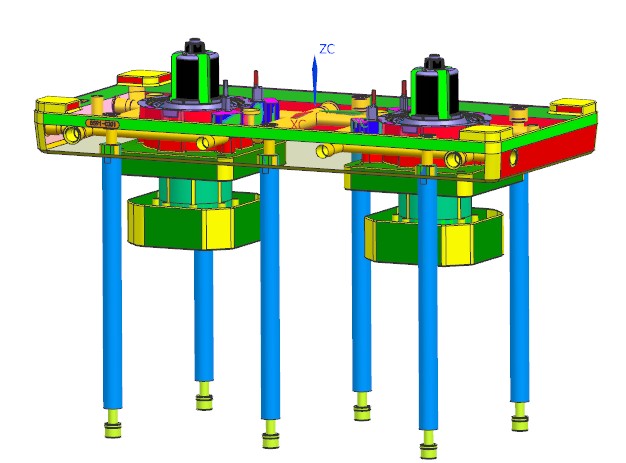

| 5 | 3.后模仁与推板.jpg | 55.15K |

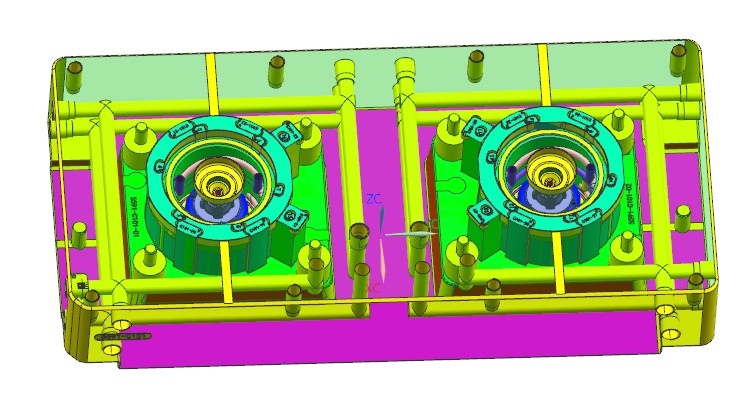

| 6 | 4.前模仁与弹块.jpg | 91.19K |
| 7 | 5.前模仁剖视图.jpg | 60.40K |

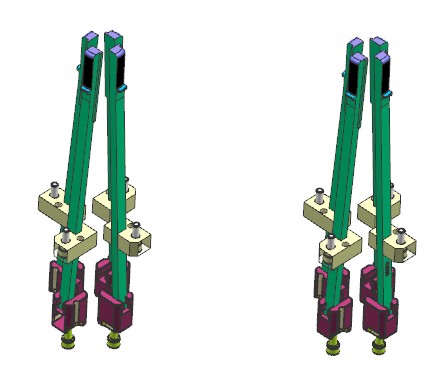

| 8 | 6.斜顶.jpg | 28.16K |

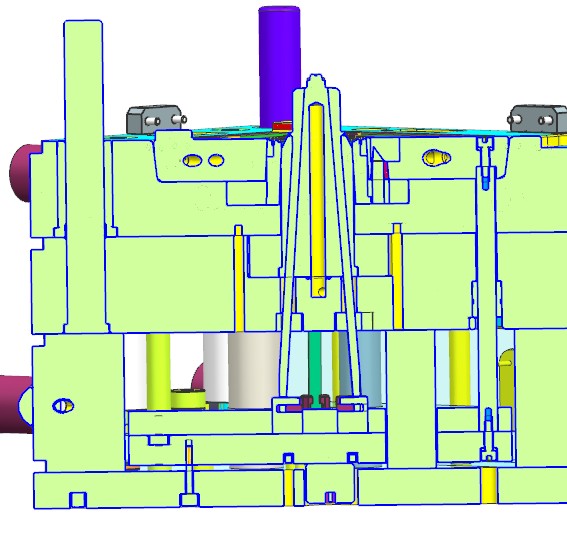

| 9 | 7.后模剖视图.jpg | 69.72K |

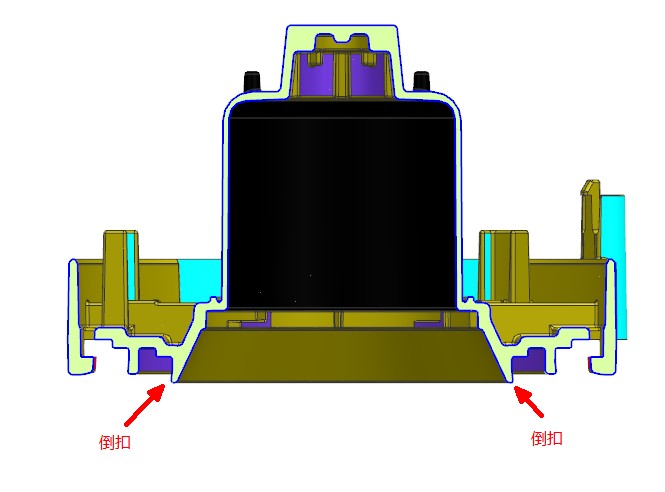

| 10 | 8.产品剖视图.jpg | 39.77K |

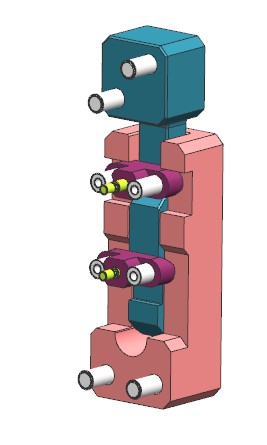

| 11 | 9.定距扣机.jpg | 18.60K |
| 12 | _HRD225591-TOP.stp | 105.66M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：13.04M
所需金币：50
上传时间：2024-01-09 21:38:32
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
泵体
弹块
先抽芯
强脱
图纸简介
泵体底座注塑模具。产品使用中心点浇口进胶，前模深骨位较多，采用组合镶拼结构，热嘴镶件通冷却水，为防止产品粘前模，周圈使用前模弹块。后模有周圈倒扣，采用强制脱模，设计先抽芯结构，中间型芯先于产品脱离，为强脱倒扣留下变形空间，在使用推板顶出产品。先抽芯结构由B板与垫板开模完成，由定距扣机控制。定距扣机会控制AB板先开一段距离，让产品脱离前模（防止粘前模），再使B板和垫板脱离，脱离到一定距离后（等高螺丝限位），AB在继续打开直至注塑机停止。
