洗衣机内罩注塑模具（ID:885592）
0.png)

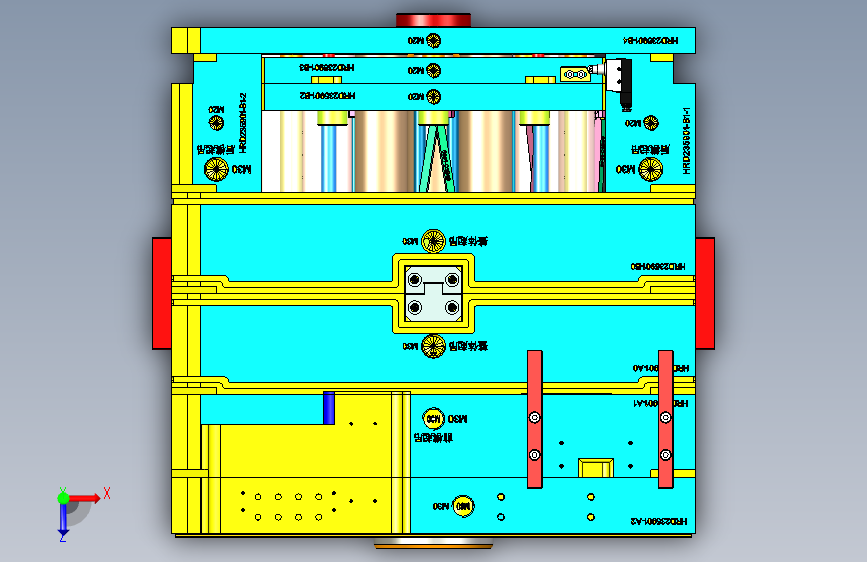

1.png)
2.png)

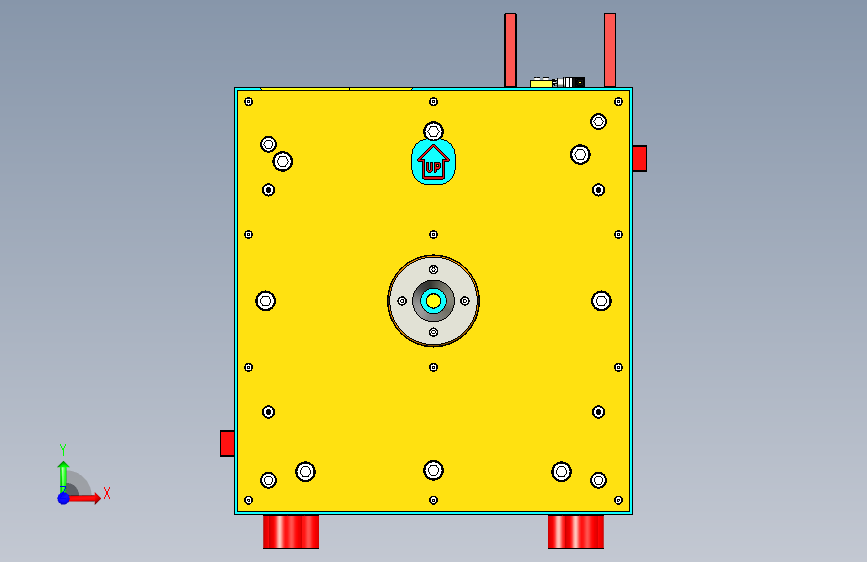

3.png)

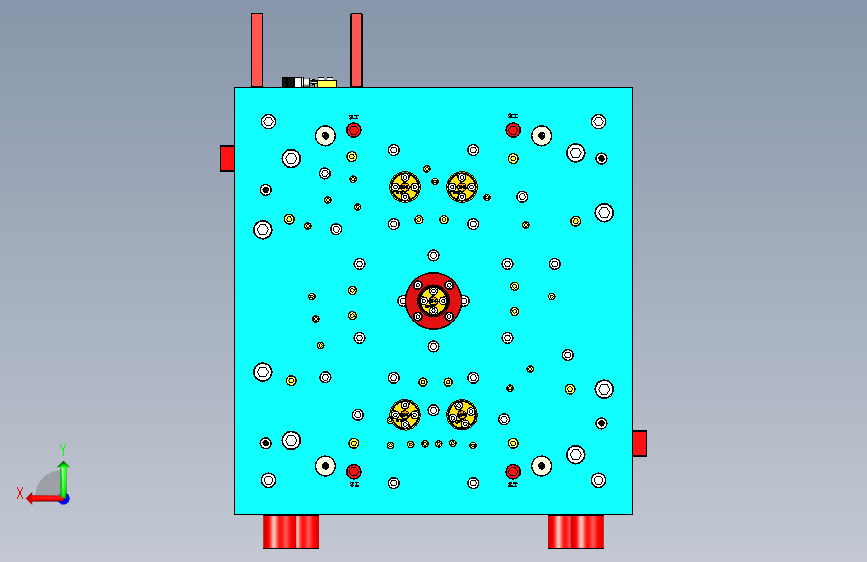

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17048085103496.rar | 15.71M |
| 2 | 1.产品正面.jpg | 53.30K |

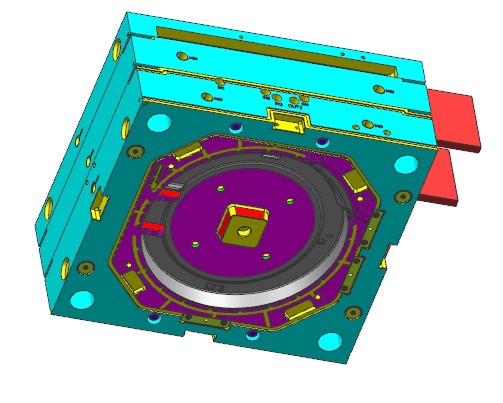

| 3 | 10.前模.jpg | 52.02K |
| 4 | 2.产品背面.jpg | 22.90K |

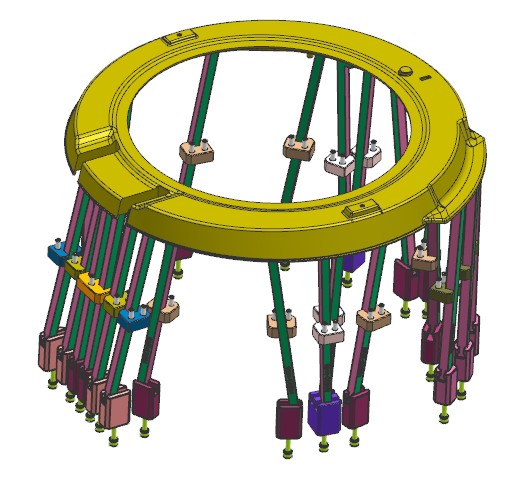

| 5 | 3.斜顶.jpg | 65.99K |

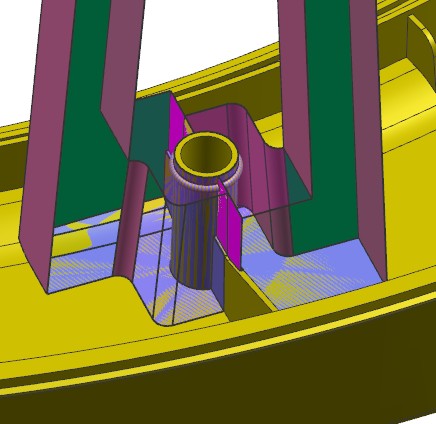

| 6 | 4.脱圆柱倒扣斜顶.jpg | 41.00K |

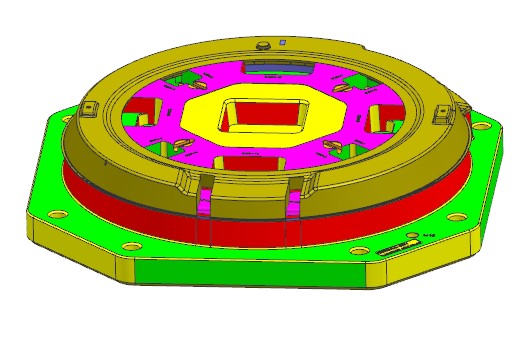

| 7 | 5.型芯.jpg | 47.78K |
| 8 | 6.推板和顶块.jpg | 48.24K |
| 9 | 7.后模水路.jpg | 76.79K |
| 10 | 8.前模水路.jpg | 63.37K |

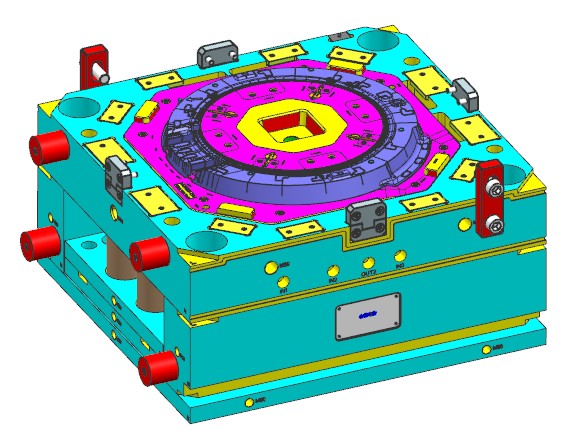

| 11 | 9.后模.jpg | 84.32K |
| 12 | _HRD235901-TOP.stp | 123.78M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：16.09M
所需金币：50
上传时间：2024-01-09 21:55:13
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
洗衣机
内罩
斜顶
水路
图纸简介
洗衣机内罩注塑模具。产品尺寸503X503X49.4，外形尺寸较大，使用4点热流道牛角浇口进胶。前后模采用镶拼结构，模仁使用1.2344ESR加硬料。因尺寸较大，除四角外中心也设计有虎口定位。后模有22处倒扣，使用斜顶抽芯。其中有3处圆柱周圈倒扣，需要两个斜顶配合脱模，两个斜顶错位放置，为斜顶座让出空间。
