洗衣机外门框注塑模具（ID:887272）

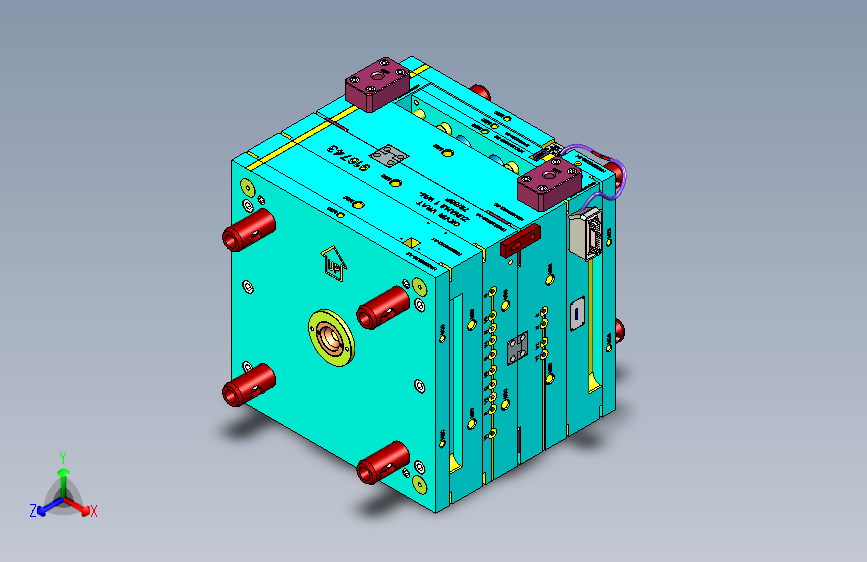

0.png)
1.png)
2.png)

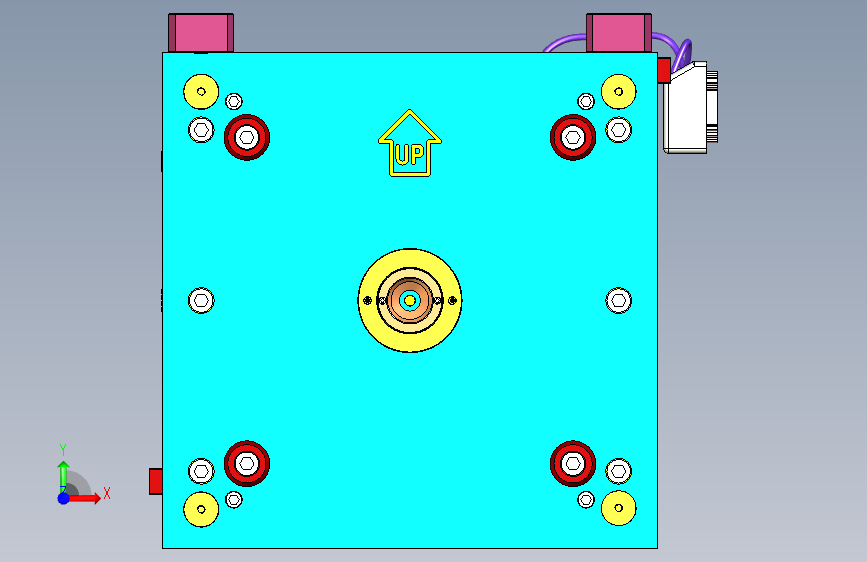

3.png)

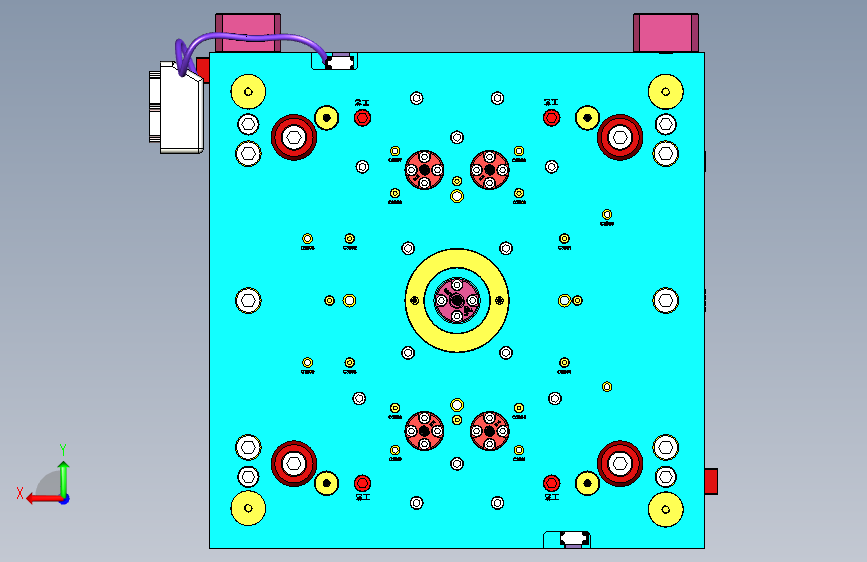

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17049797432704.rar | 6.83M |

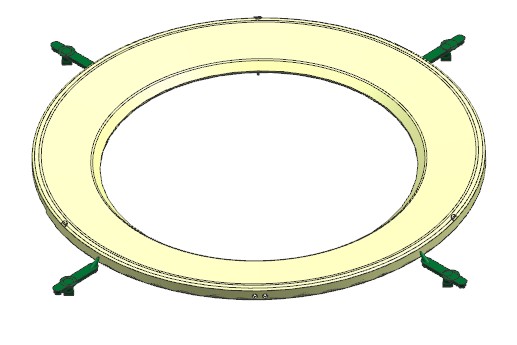

| 2 | 1.产品正面.jpg | 29.97K |

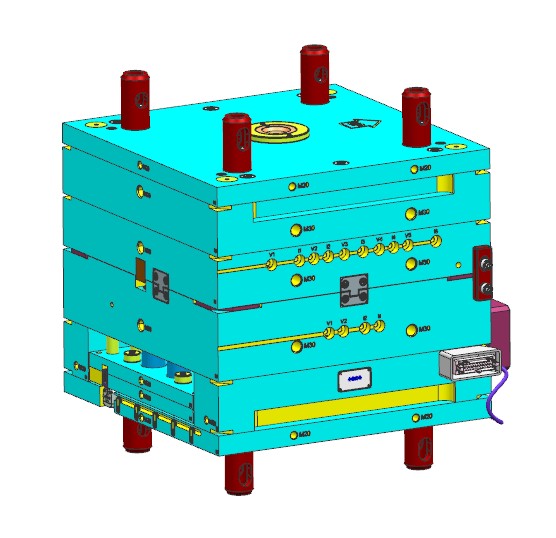

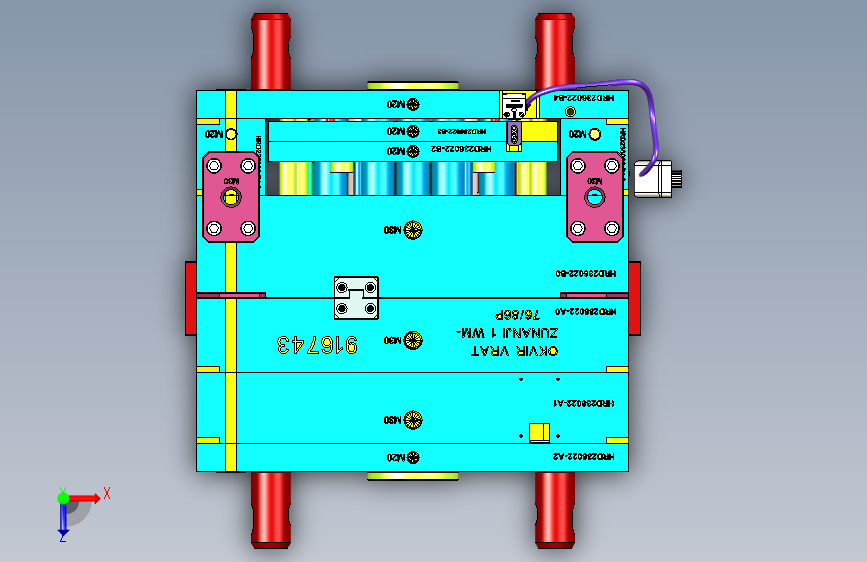

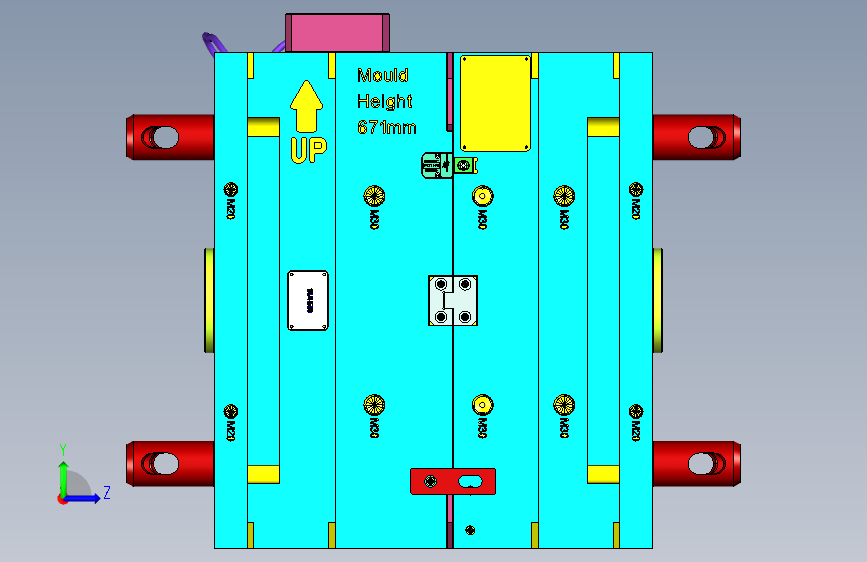

| 3 | 10.模具整体.jpg | 60.48K |

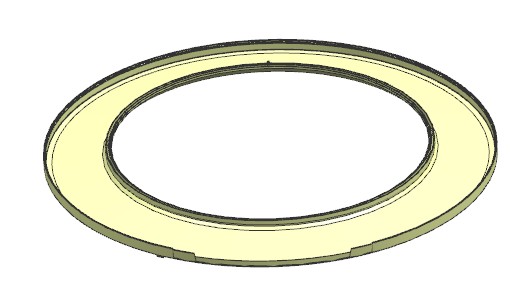

| 4 | 2.产品背面.jpg | 25.56K |

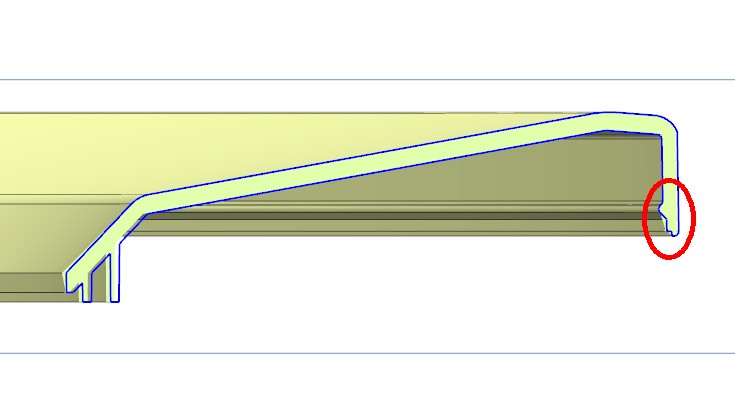

| 5 | 3.周圈倒扣.jpg | 32.48K |

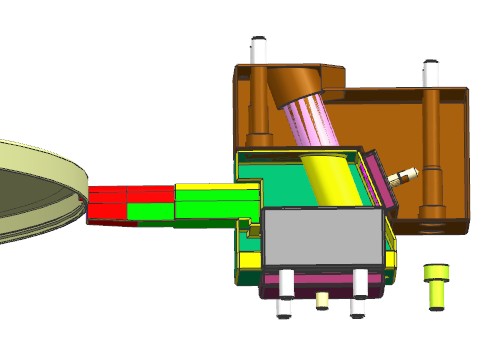

| 6 | 4.滑块.jpg | 25.50K |
| 7 | 5.顶块.jpg | 63.17K |
| 8 | 6.外侧错误顶块.jpg | 38.89K |

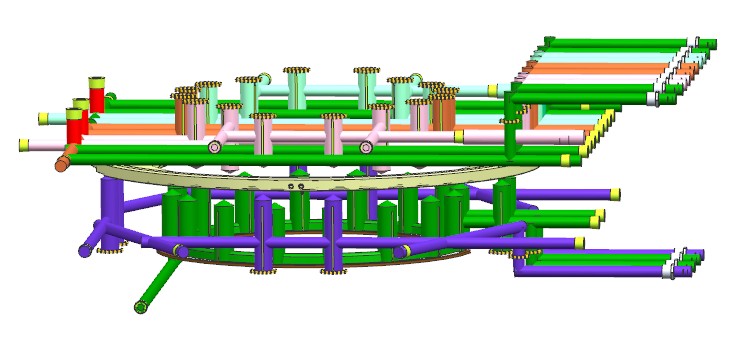

| 9 | 7.水路排布.jpg | 59.33K |

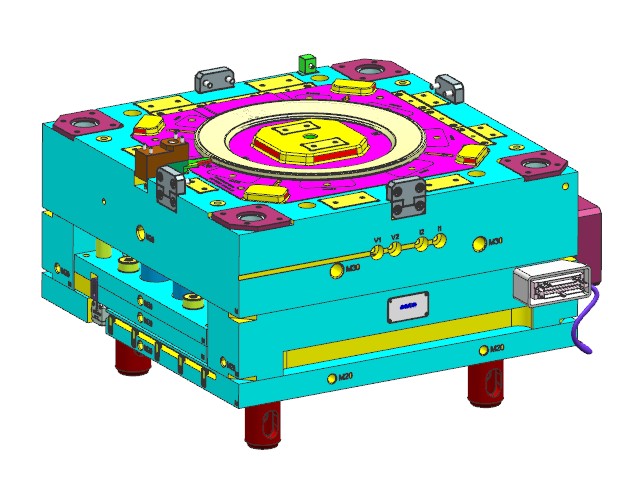

| 10 | 8.后模.jpg | 77.31K |

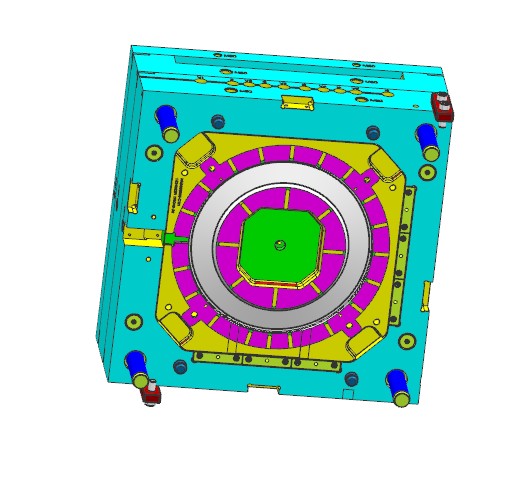

| 11 | 9.前模.jpg | 57.36K |
| 12 | _HRD236022-TOP.stp | 58.59M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 1
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：6.99M
所需金币：50
上传时间：2024-01-11 21:29:04
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
洗衣机
门框
强脱
图纸简介

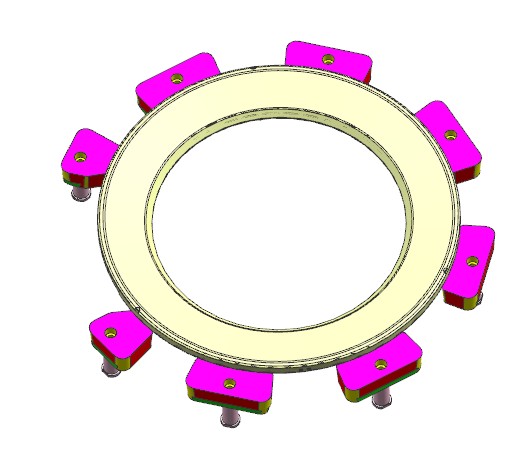

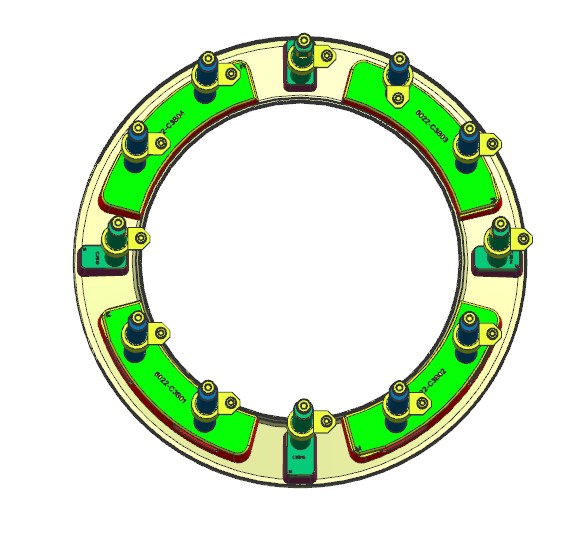

洗衣机外门框注塑模具。产品外形尺寸450.7X450.8X26，使用4点热流道转冷流道牛角浇口进胶，产品内侧有周圈倒扣，无法设计抽芯结构，需要进行强脱，因此需要较大的顶出力和顶出面积，模具设计了8个顶块平均分布。本例设计之初在产品外侧也设计了顶块，这是错误的，因为产品强脱需要向外变形，外侧顶块阻碍了产品变形导致产品脱伤，因此外侧的顶块都改为了镶件。
