过滤器外壳注塑模具（ID:887275）
0.png)
1.png)

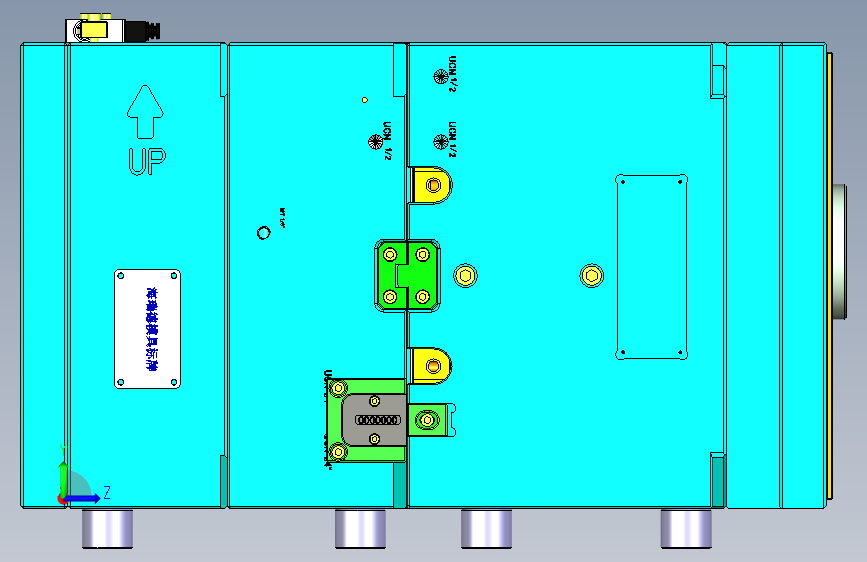

2.png)
3.png)

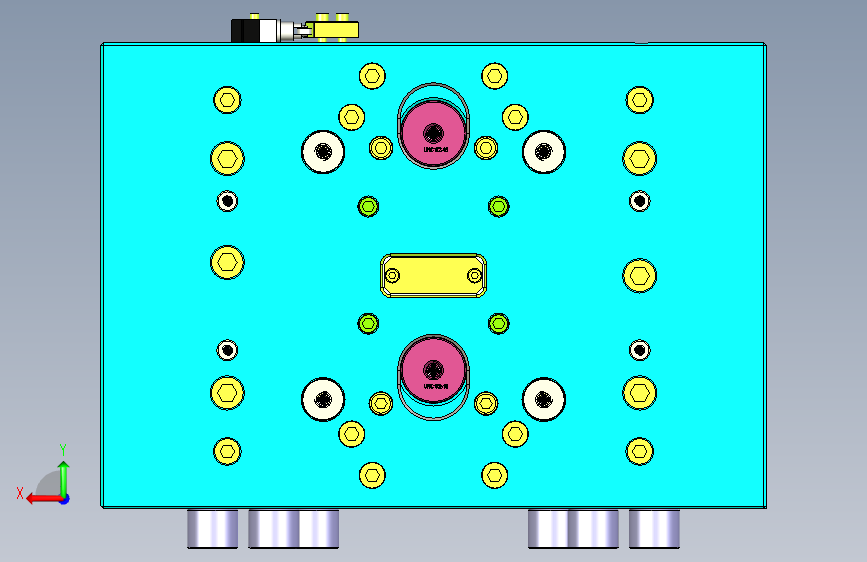

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1704979905413.rar | 8.61M |

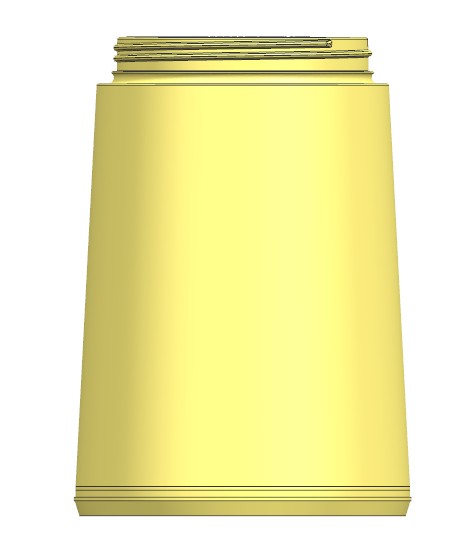

| 2 | 1.产品正面.jpg | 19.56K |

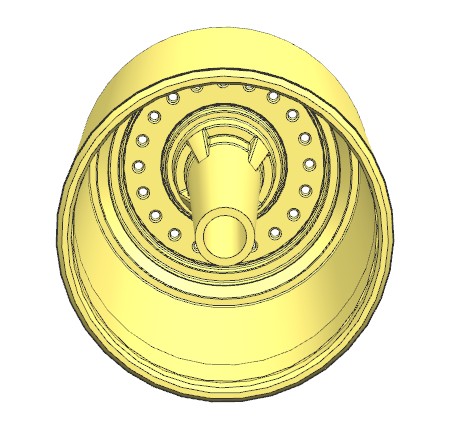

| 3 | 2.产品背面.jpg | 51.37K |

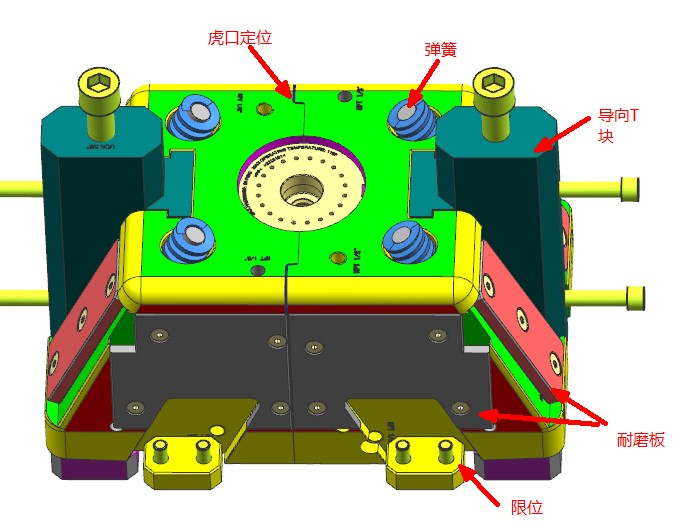

| 4 | 3.前模弹块.jpg | 77.56K |

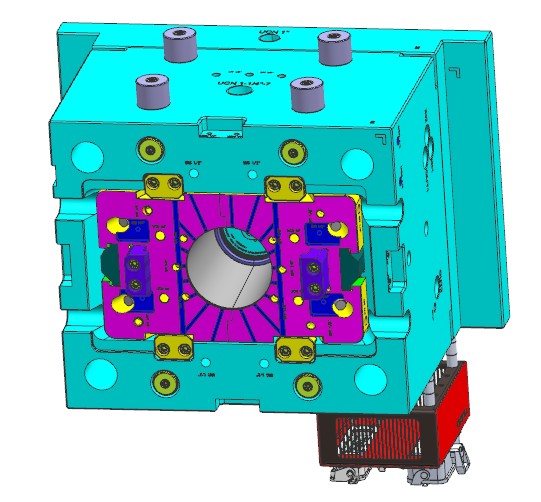

| 5 | 4.前模.jpg | 69.84K |
| 6 | 5.型芯和推板.jpg | 25.18K |

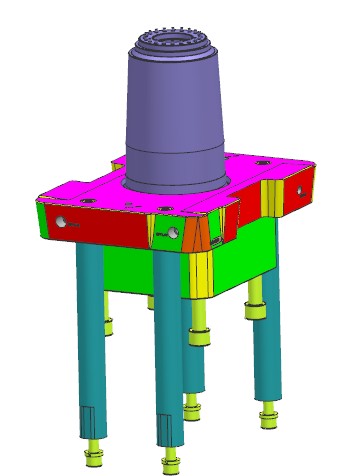

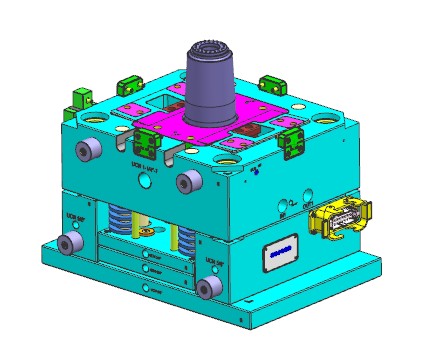

| 7 | 6.后模.jpg | 38.14K |
| 8 | _HRD204260-TOP.stp | 75.65M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：8.81M
所需金币：100
上传时间：2024-01-11 21:31:46
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
外壳
前模弹块
弹块
图纸简介

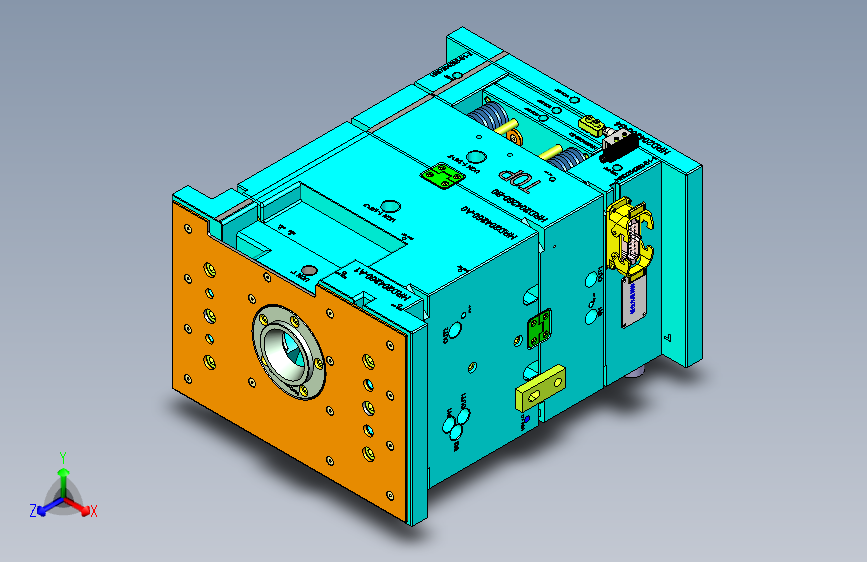

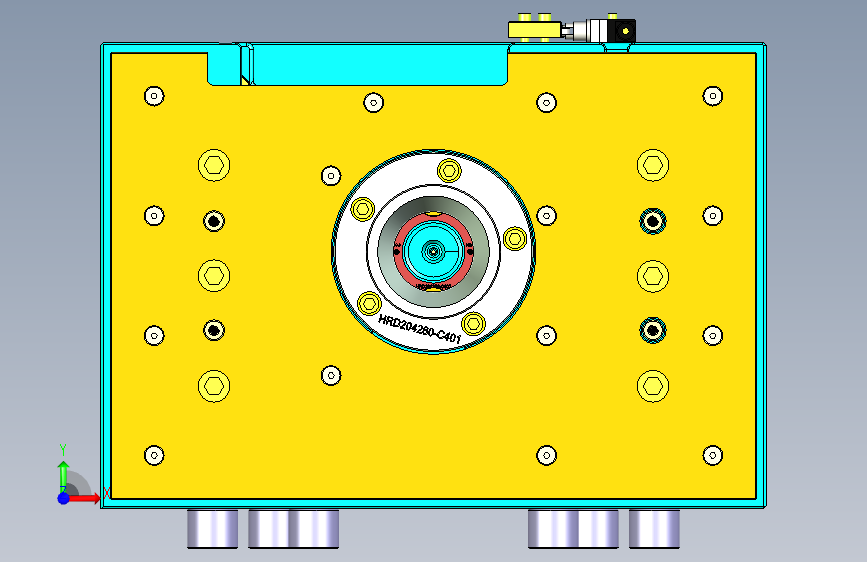

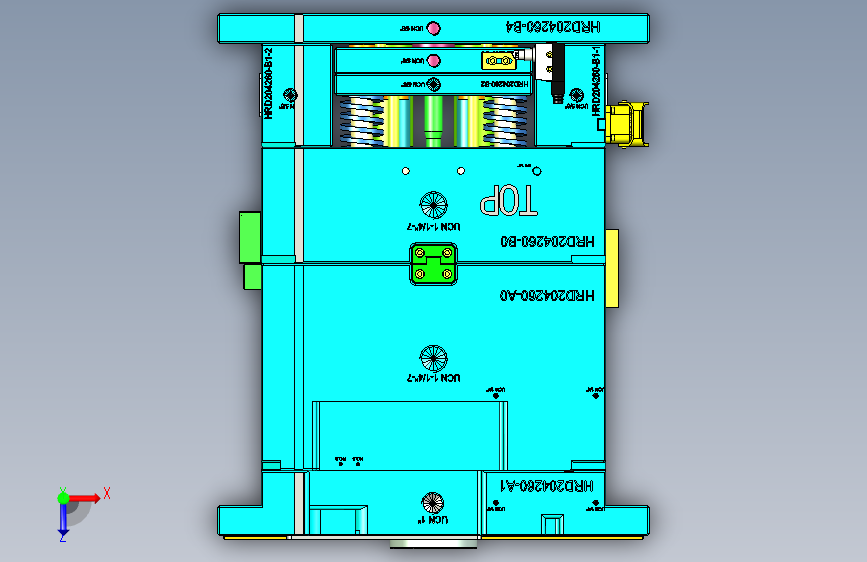

过滤器外壳注塑模具。产品外形为圆锥形壳体，头部有螺纹形状。非外观件允许有夹线，因此使用哈弗滑块结构。若是外观件不允许有夹线，就要考虑前模螺纹抽芯结构。因为后模有推板，为节省模具空间，减小滑块行程，使用前模哈弗弹块结构。弹簧提供动力，T型块导向。
