汽车抽屉底框注塑模具（ID:888253）

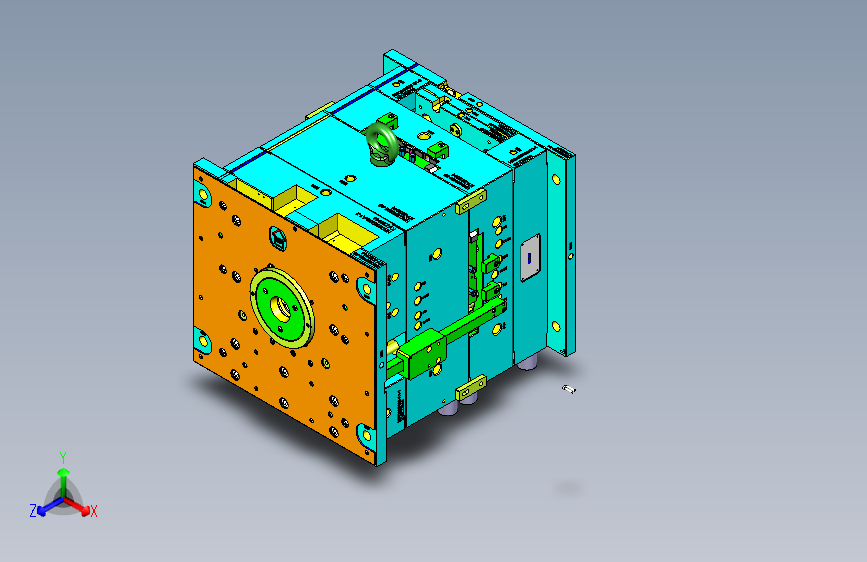

0.png)

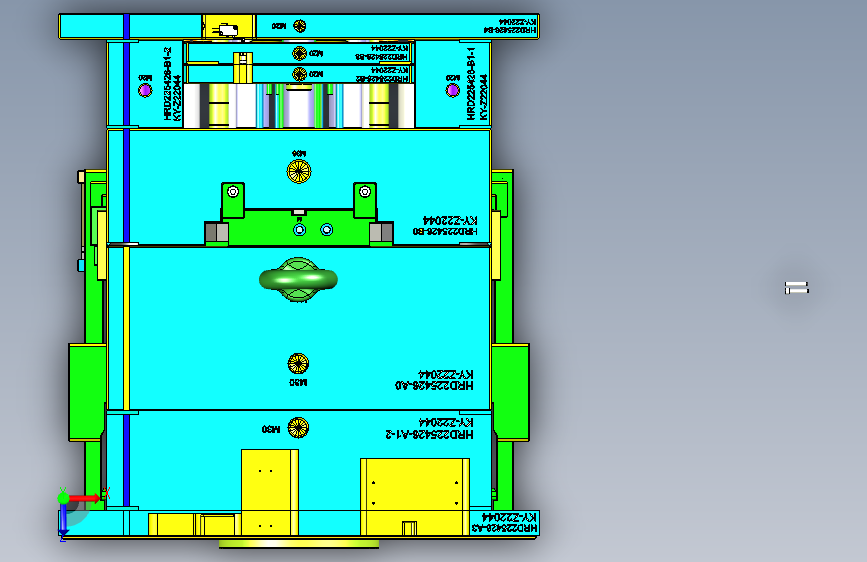

1.png)
2.png)

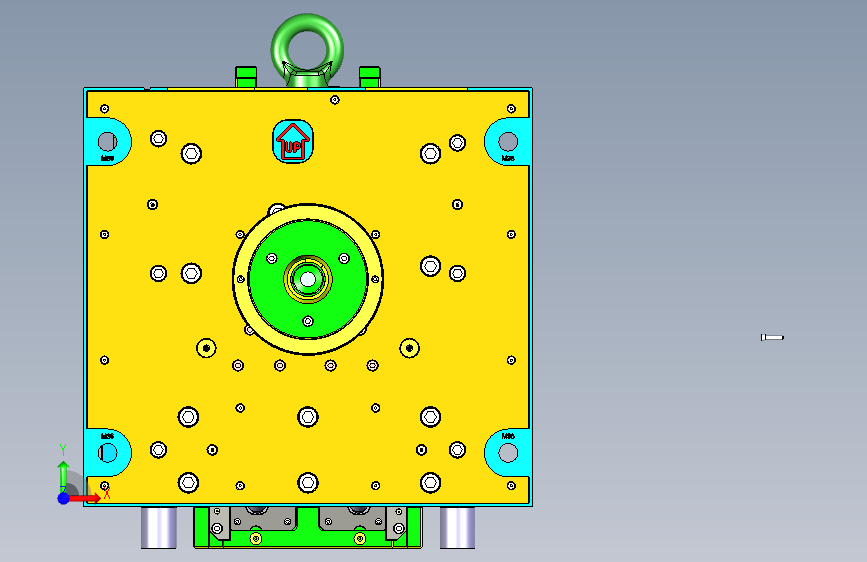

3.png)

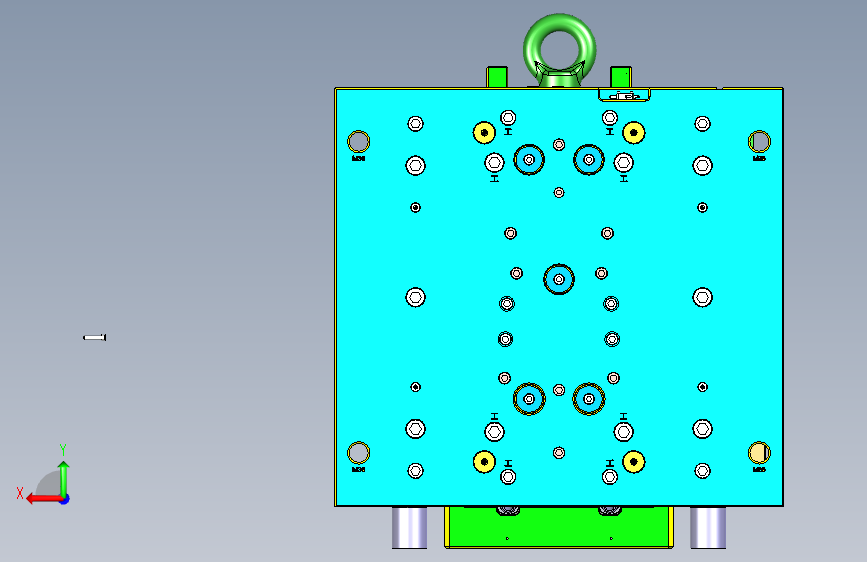

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17051515062725.rar | 15.30M |

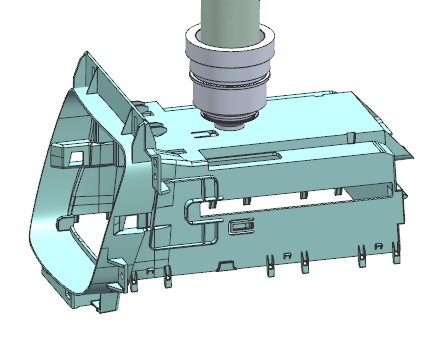

| 2 | 1产品正面.jpg | 31.72K |

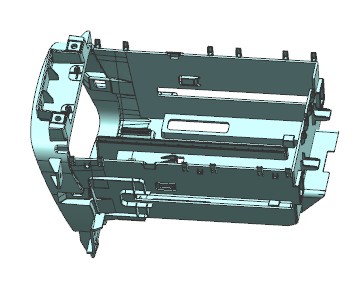

| 3 | 2产品背面.jpg | 24.59K |

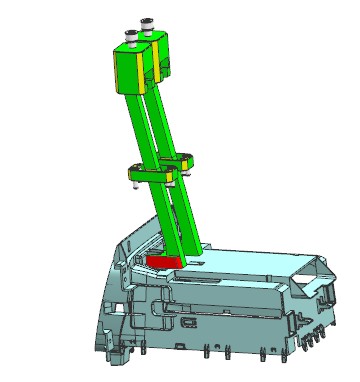

| 4 | 3前模斜顶.jpg | 22.71K |
| 5 | 4剖视图.jpg | 36.97K |

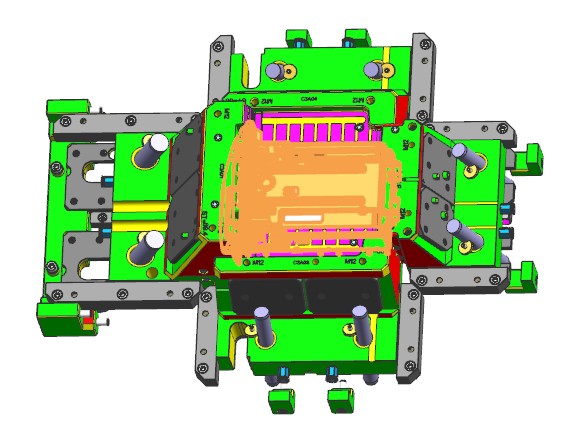

| 6 | 5滑块.jpg | 62.83K |

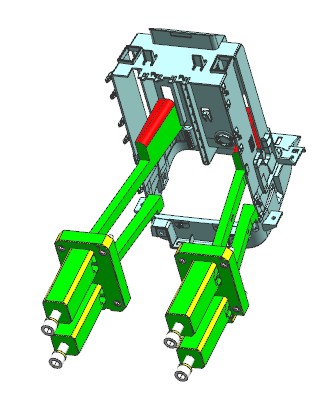

| 7 | 6后模斜顶.jpg | 35.25K |

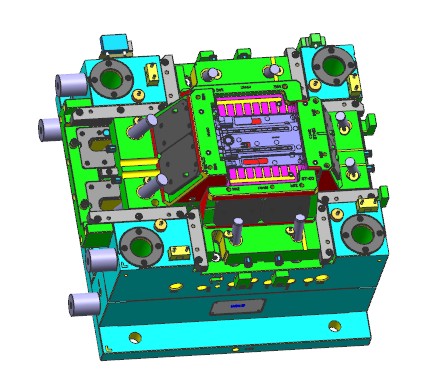

| 8 | 7后模.jpg | 55.39K |
| 9 | 8前模.jpg | 46.41K |
| 10 | 9滑块反顶.jpg | 21.45K |
| 11 | _HRD225426-TOP.stp | 106.60M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：15.66M
所需金币：100
上传时间：2024-01-13 21:11:48
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
汽车
抽屉底框
前模斜顶
滑块反顶
图纸简介

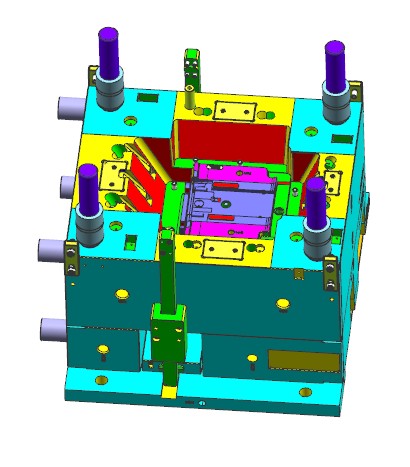

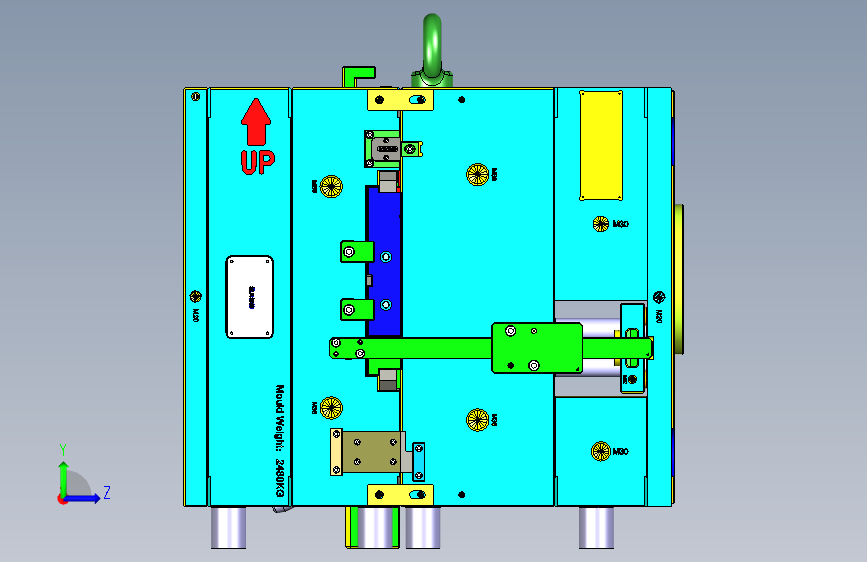

汽车抽屉底框注塑模具。模具1出1，产品中心直接浇口进胶。模具前模有两处倒扣使用斜顶抽芯，因此前模设计有针板。使用扣机将开模动作作为针板动力来源，前后模开模时针板同步运动。后模使用四面滑块，因滑块上胶位抱紧力太大，设计有反顶针防止产品粘滑块。
