单旋转驱动凸轮连杆升降平移取放机械手（ID:890811）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17054918172914.zip | 7.97M |
| 2 | 6622.SLDPRT | 327.19K |
| 3 | HDF12-24-SD2_0_滑块.SLDPRT | 316.92K |
| 4 | HDF12-24-SD2_0_缸体.SLDPRT | 340.59K |
| 5 | PSL601A调速阀.SLDPRT | 237.43K |
| 6 | SQZ4-M5.SLDPRT | 121.05K |
| 7 | U型凸轮座.SLDPRT | 375.85K |
| 8 | 光轴.SLDPRT | 66.92K |
| 9 | 凸轮轴.SLDPRT | 110.41K |
| 10 | 单旋转驱动凸轮连杆升降平移取放机械手.SLDASM | 1.45M |
| 11 | 固定块.SLDPRT | 102.41K |
| 12 | 固定夹.SLDPRT | 135.35K |
| 13 | 固定座.SLDPRT | 167.63K |
| 14 | 夹爪.SLDPRT | 136.11K |
| 15 | 安装板.SLDPRT | 185.75K |
| 16 | 导向柱.SLDPRT | 109.07K |
| 17 | 导轨HGW15CC-L300.SLDPRT | 177.82K |
| 18 | 导轨HGW15CC-L420.SLDPRT | 184.08K |
| 19 | 感应板.SLDPRT | 128.73K |
| 20 | 护罩.SLDPRT | 116.76K |
| 21 | 摆臂.SLDPRT | 175.21K |
| 22 | 摆转气缸HRQ50A.SLDPRT | 712.04K |
| 23 | 槽型光电SM-U25.SLDPRT | 78.44K |
| 24 | 模具弹簧.SLDPRT | 128.09K |
| 25 | 气动夹爪组件.SLDASM | 465.41K |
| 26 | 气动手指HDF12-24-SD2_0_.SLDASM | 207.88K |
| 27 | 气爪转接板.SLDPRT | 139.18K |
| 28 | 水平移动块.SLDPRT | 152.00K |
| 29 | 滑块HGW15CC.SLDPRT | 440.84K |
| 30 | 立板.SLDPRT | 283.18K |
| 31 | 联动板.SLDPRT | 163.31K |
| 32 | 聚氨酯垫板.SLDPRT | 96.27K |
| 33 | 转接块.SLDPRT | 155.86K |
| 34 | 轴承BPS05-d8.SLDPRT | 225.94K |
| 35 | 铜套.SLDPRT | 137.83K |
此图纸下载需要40金币
立即下载
发布者
风之韵
创作: 620
粉丝: 17
加入时间：2024-01-17
模型信息
图纸格式：sldprt,sldasm
文件大小：8.16M
所需金币：40
上传时间：2024-01-17 19:43:41
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
机械手
凸轮连杆
升降机构
单驱动多动作
搬运
图纸简介

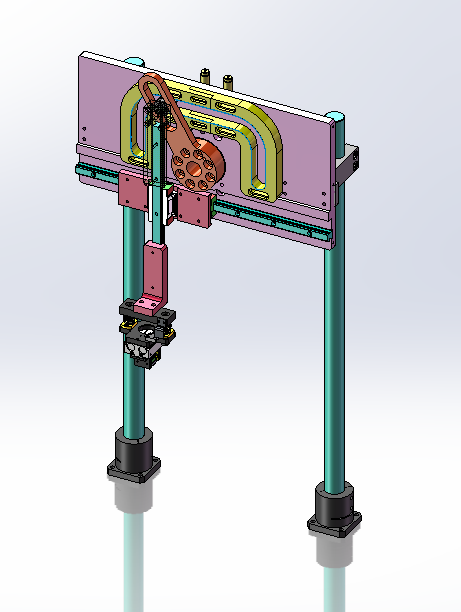

单旋转驱动凸轮连杆升降平移取放机械手：

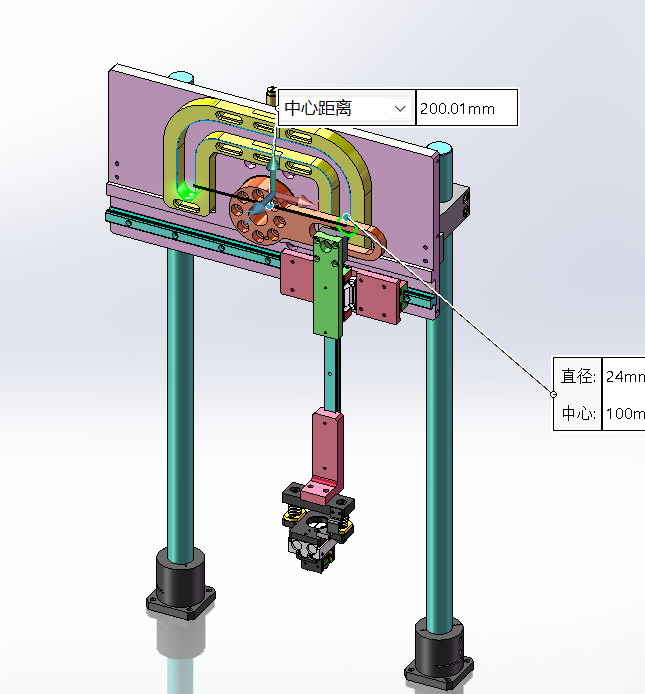

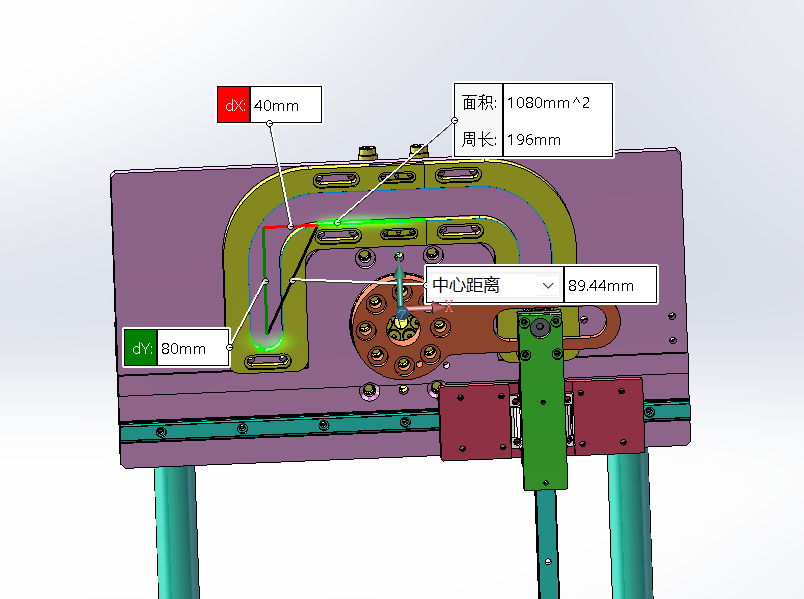

由摆转气缸驱动摆臂及凸轮，在凸轮槽内运动，使抓取机构跟随摆臂实现升降及水平移动动作。
竖直提升距离为92mm；水平移动距离200mm。
