双向同步运输取放码垛机械手（ID:890817）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17054927559083.zip | 11.50M |
| 2 | 0810-08cell吸盘固定支架-C.SLDPRT | 188.15K |
| 3 | 1LB-008传动连接板-C.SLDPRT | 220.64K |
| 4 | 1LB-200从动装配体-yz-sl-JM.SLDASM | 542.86K |
| 5 | 42存盒子-C.SLDPRT | 66.01K |
| 6 | 6x6x40键-C.SLDPRT | 52.23K |
| 7 | 6x6x40键2-C.SLDPRT | 51.73K |
| 8 | C-002马达底板支撑板.SLDPRT | 95.80K |
| 9 | C-003马达固定顶板.SLDPRT | 79.53K |
| 10 | C-007从动轴.SLDPRT | 107.30K |
| 11 | C-012主动部分连接板.SLDPRT | 125.27K |
| 12 | HGW20CA滑块-上银-C.SLDPRT | 90.83K |
| 13 | HGW20CA滑轨-2600-上银-C.SLDPRT | 143.64K |
| 14 | L型同步带W50-C.SLDPRT | 53.26K |
| 15 | M16脚杯1.SLDPRT | 87.79K |
| 16 | M16脚杯板子-yz.SLDPRT | 100.08K |
| 17 | socketheadcapscrew_iso.sldprt | 229.16K |
| 18 | ZPT10CNJ10-B5-A10-C.SLDPRT | 85.44K |
| 19 | ZPT32CNJ10-B5-A10-C.SLDPRT | 87.37K |
| 20 | 三菱马达HG-KR73BJ-C.SLDPRT | 168.22K |
| 21 | 上阳SP90-10-S2-P2配三菱HG-KR73-BJ-C.SLDPRT | 219.39K |
| 22 | 主动轴-C.SLDPRT | 123.45K |
| 23 | 从动带轮组件.SLDASM | 567.58K |
| 24 | 十字联轴L60外径50孔20-226x6键槽-C.SLDPRT | 174.97K |
| 25 | 升降模组-CA15020C-S300电机内置-yz-C.SLDPRT | 387.42K |
| 26 | 升降模组组件1-C.SLDASM | 175.83K |
| 27 | 升降模组组件2-C.SLDASM | 179.48K |
| 28 | 双向同步运输取放码垛机械手.SLDASM | 1.64M |
| 29 | 同步轮z30L型.SLDPRT | 467.87K |
| 30 | 同步驱动组件.SLDASM | 827.26K |
| 31 | 吸盘固定板-C.SLDPRT | 181.65K |
| 32 | 吸盘支撑柱-C.SLDPRT | 69.57K |
| 33 | 吸盘支架-C.SLDPRT | 76.07K |
| 34 | 吸盘组件.SLDASM | 232.60K |
| 35 | 型材连接板-yz.SLDPRT | 76.12K |
| 36 | 模组连接板-yz-C.SLDPRT | 170.26K |
| 37 | 模组连接板2-yz-C.SLDPRT | 217.86K |
| 38 | 电机固定板-C.SLDPRT | 120.25K |
| 39 | 电机安装板1-C.SLDPRT | 123.88K |
| 40 | 电机安装板2-C.SLDPRT | 102.41K |
| 41 | 电机安装板3-C.SLDPRT | 84.32K |
| 42 | 电机安装架-C.SLDASM | 85.60K |
| 43 | 电机皮带张紧件.SLDPRT | 77.48K |
| 44 | 皮带加紧上板-C.SLDPRT | 94.04K |
| 45 | 皮带调节件-yz-C.SLDPRT | 80.87K |
| 46 | 轴承6204-yz-sl-JM.SLDPRT | 463.47K |
| 47 | 铝型材80X80X1165.SLDPRT | 247.79K |
| 48 | 铝型材80X80X140.SLDPRT | 263.69K |
| 49 | 铝型材80X80X200.SLDPRT | 263.89K |
| 50 | 铝型材80X80X2640.SLDPRT | 236.81K |
| 51 | 铝型材80X80X2800.SLDPRT | 235.55K |
| 52 | 铝型材机架组件.SLDASM | 405.84K |
| 53 | 马达固定顶板-C.SLDPRT | 90.52K |
| 54 | 马达底板支撑板-C.SLDPRT | 95.17K |
| 55 | 驱动电机组件.SLDASM | 745.62K |
此图纸下载需要28金币
立即下载
发布者
风之韵
创作: 695
粉丝: 23
加入时间：2024-01-17
模型信息
图纸ID：890817
图纸格式：sldprt,sldasm
文件大小：11.78M
所需金币：28
上传时间：2024-01-17 19:59:17
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
码垛
机械手
双向同步运输
搬运
抓取
图纸简介

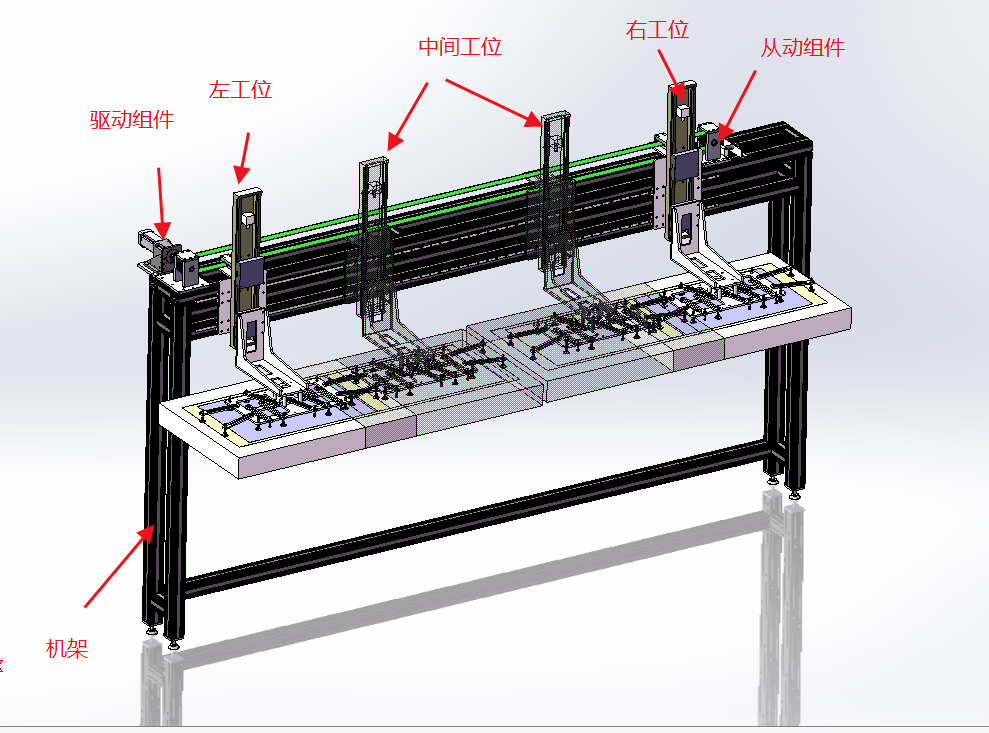

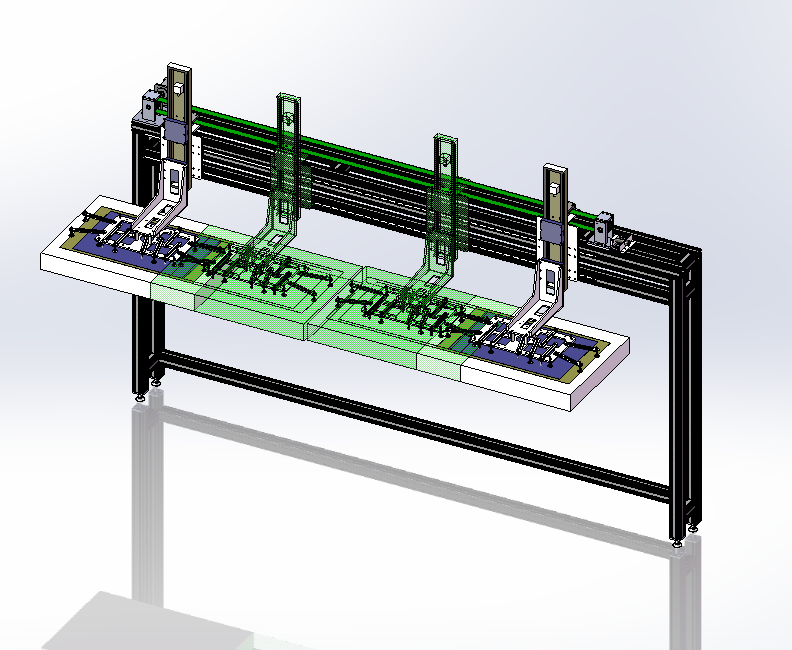

双向同步运输取放码垛机械手：
由伺服电机+减速机+同步带及带轮驱动两侧模组及吸盘机构对工件进行抓取动作，再经左右同步向中间运动到达码垛位置，并由模组及吸盘机构实现放料码垛。

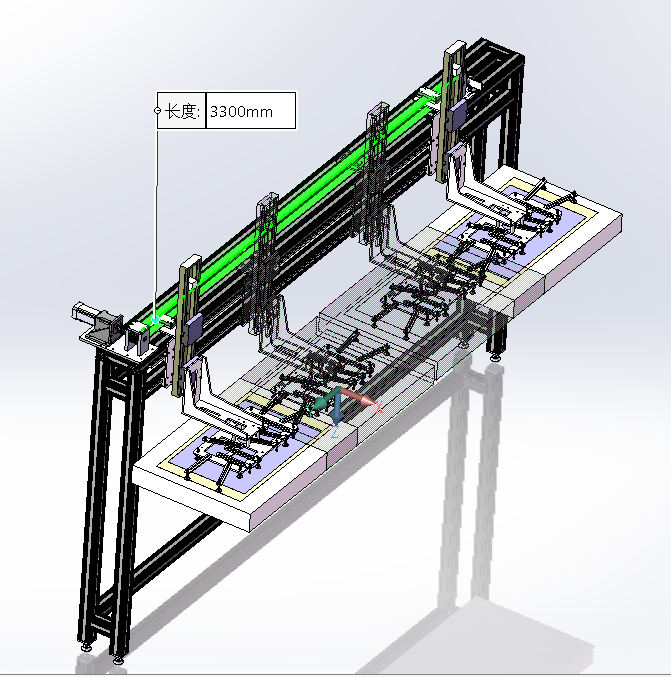

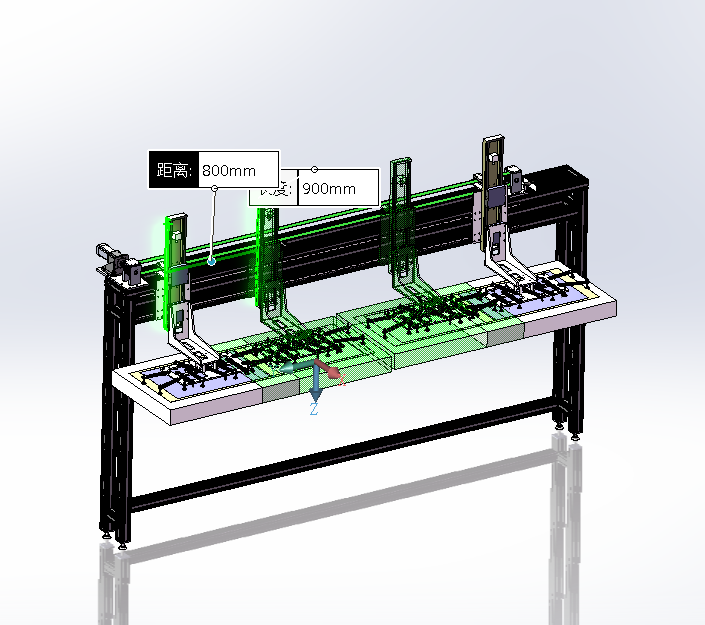

同步带输送距离3300mm；两工位间距800。
版权说明
