气动90度双工位旋转压合机构（ID:890908）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17054981621878.zip | 5.88M |
| 2 | 12C-60上银滑轨.SLDPRT | 82.10K |
| 3 | 12C-60上银滑轨组件.SLDASM | 122.36K |
| 4 | 12C-A上银滑块.SLDPRT | 98.65K |
| 5 | 6006轴承.SLDPRT | 590.50K |
| 6 | MD-16X15-S气缸.SLDASM | 178.80K |
| 7 | PRT0007_1.sldprt | 226.36K |
| 8 | PRT0008_1.sldprt | 78.63K |
| 9 | PRT0009_1.sldprt | 75.09K |
| 10 | 前后气缸固定块.SLDPRT | 61.36K |
| 11 | 压合组件.SLDASM | 595.58K |
| 12 | 压板.SLDPRT | 388.50K |
| 13 | 旋转底板.SLDPRT | 100.55K |
| 14 | 旋转板.SLDPRT | 240.57K |
| 15 | 旋转气缸.SLDPRT | 637.52K |
| 16 | 旋转立板.SLDPRT | 96.53K |
| 17 | 旋转立板1.SLDPRT | 102.57K |
| 18 | 旋转轴.SLDPRT | 261.88K |
| 19 | 旋转轴1.SLDPRT | 150.29K |
| 20 | 气动90度双工位旋转压合机构.SLDASM | 1.70M |
| 21 | 气缸连接头.SLDPRT | 85.21K |
| 22 | 气缸连接板.SLDPRT | 189.82K |
| 23 | 真空表.SLDPRT | 140.43K |
| 24 | 真空表安装块.SLDPRT | 99.49K |
| 25 | 真空表安装板.SLDPRT | 97.95K |
此图纸下载需要25金币
立即下载
发布者
风之韵
创作: 695
粉丝: 23
加入时间：2024-01-17
模型信息
图纸ID：890908
图纸格式：sldprt,sldasm
文件大小：6.02M
所需金币：25
上传时间：2024-01-17 21:29:23
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
双工位
旋转压合
90度
180度
夹紧
图纸简介

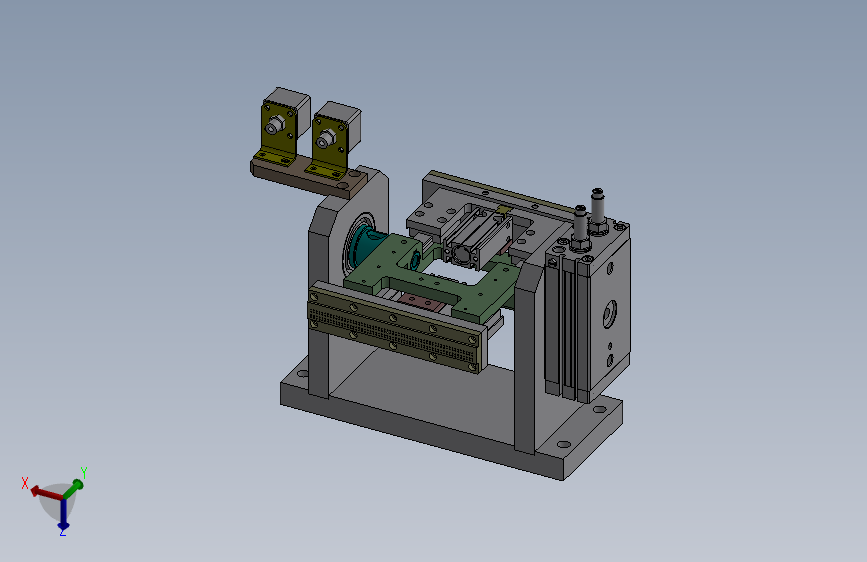

气动90度双工位旋转压合机构：
由90度摆转气缸驱动两侧压合装置进行摆转工位切换，实现上下、左右双节拍工位进行切换。

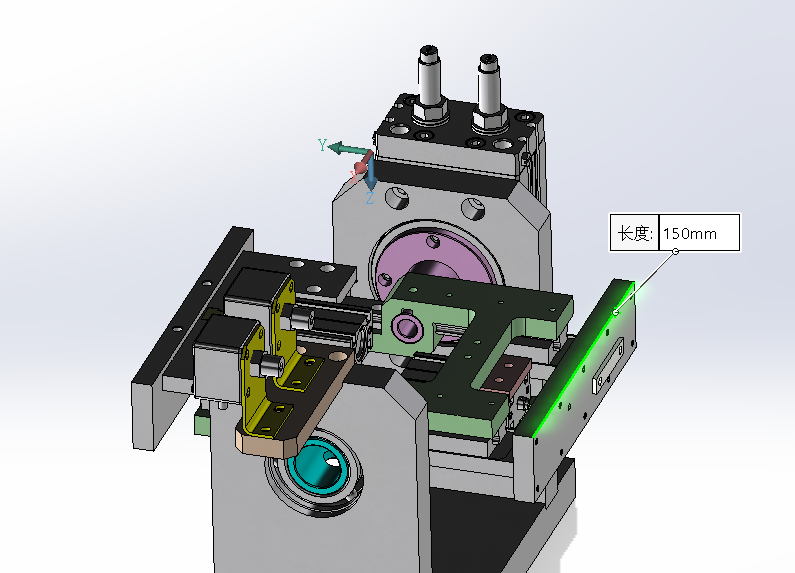

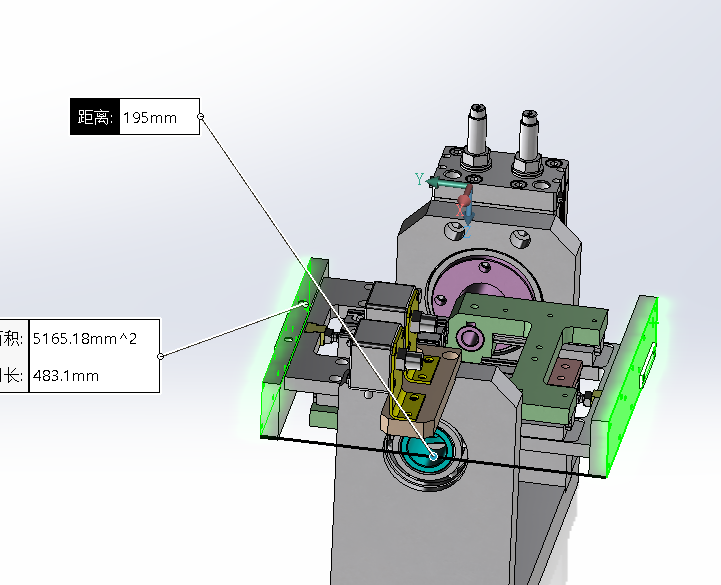

翻转两压合等待位宽度195mm；压合宽度150mm；压合行程15mm。
