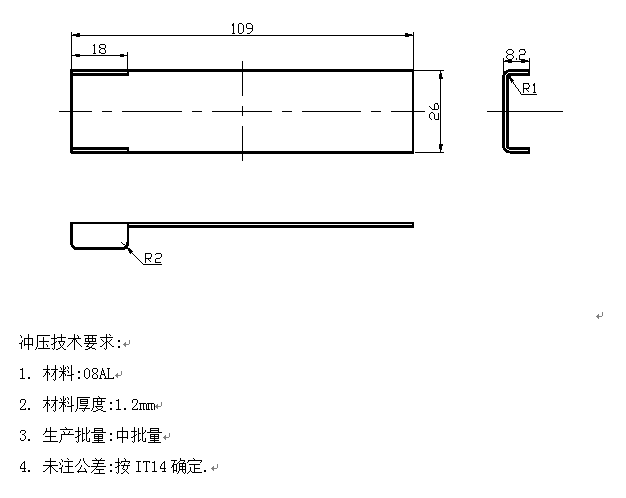

订书机活动底板落料工艺模具设计【U形工件冲压模具】【含8张CAD图纸】（ID:891839）
0.png)

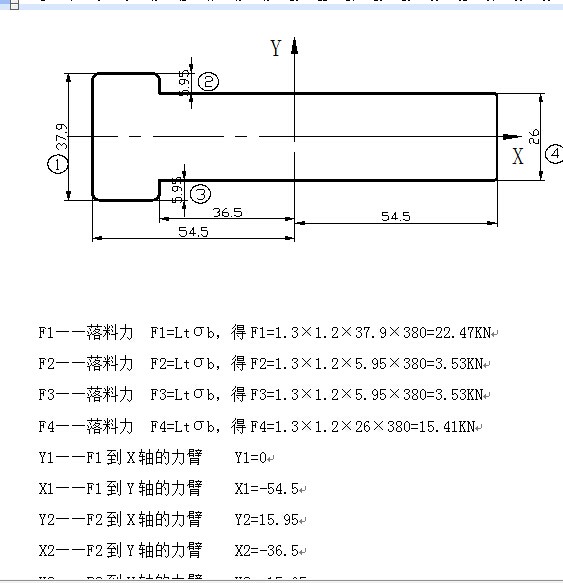

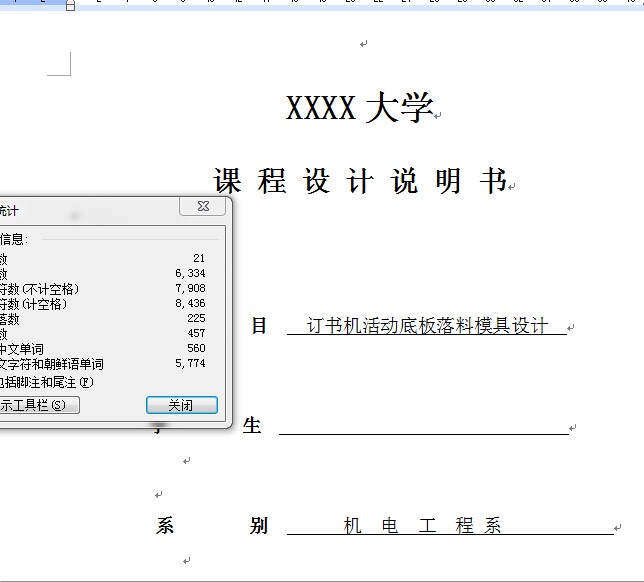

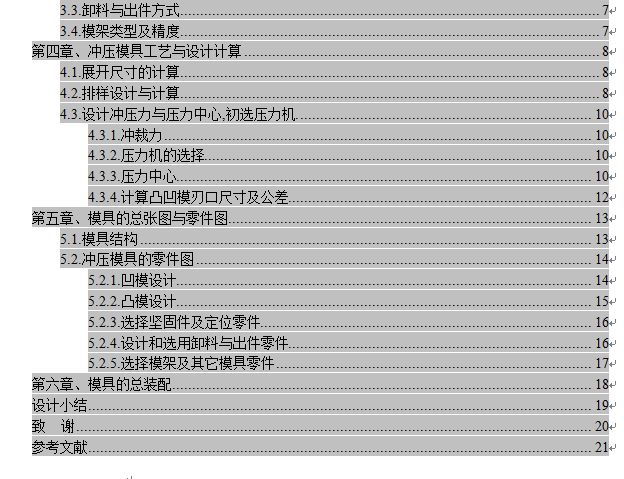

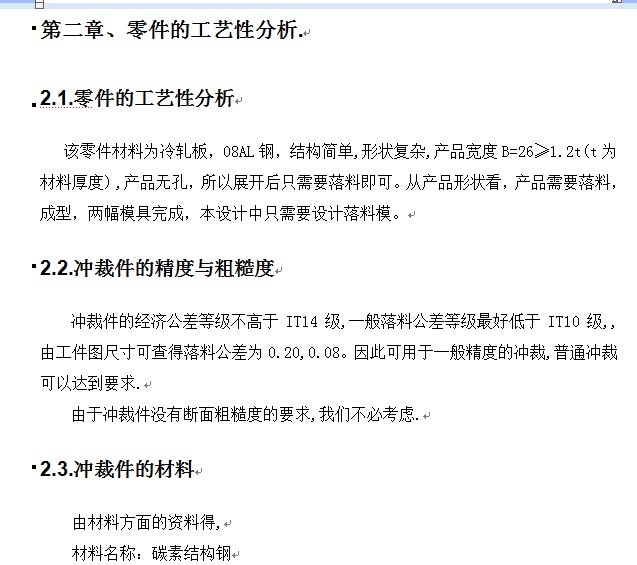

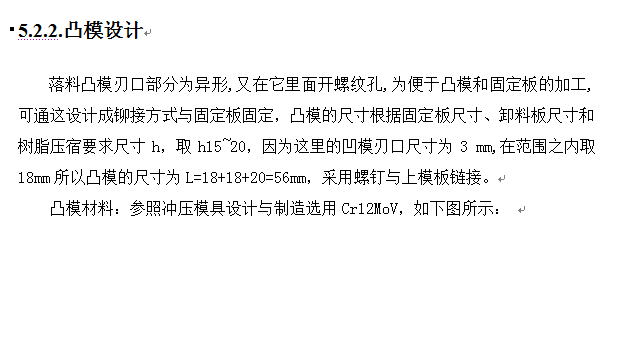

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17055668547400.zip | 3.09M |
| 2 | CAD全套图纸8张.dwg | 233.36K |

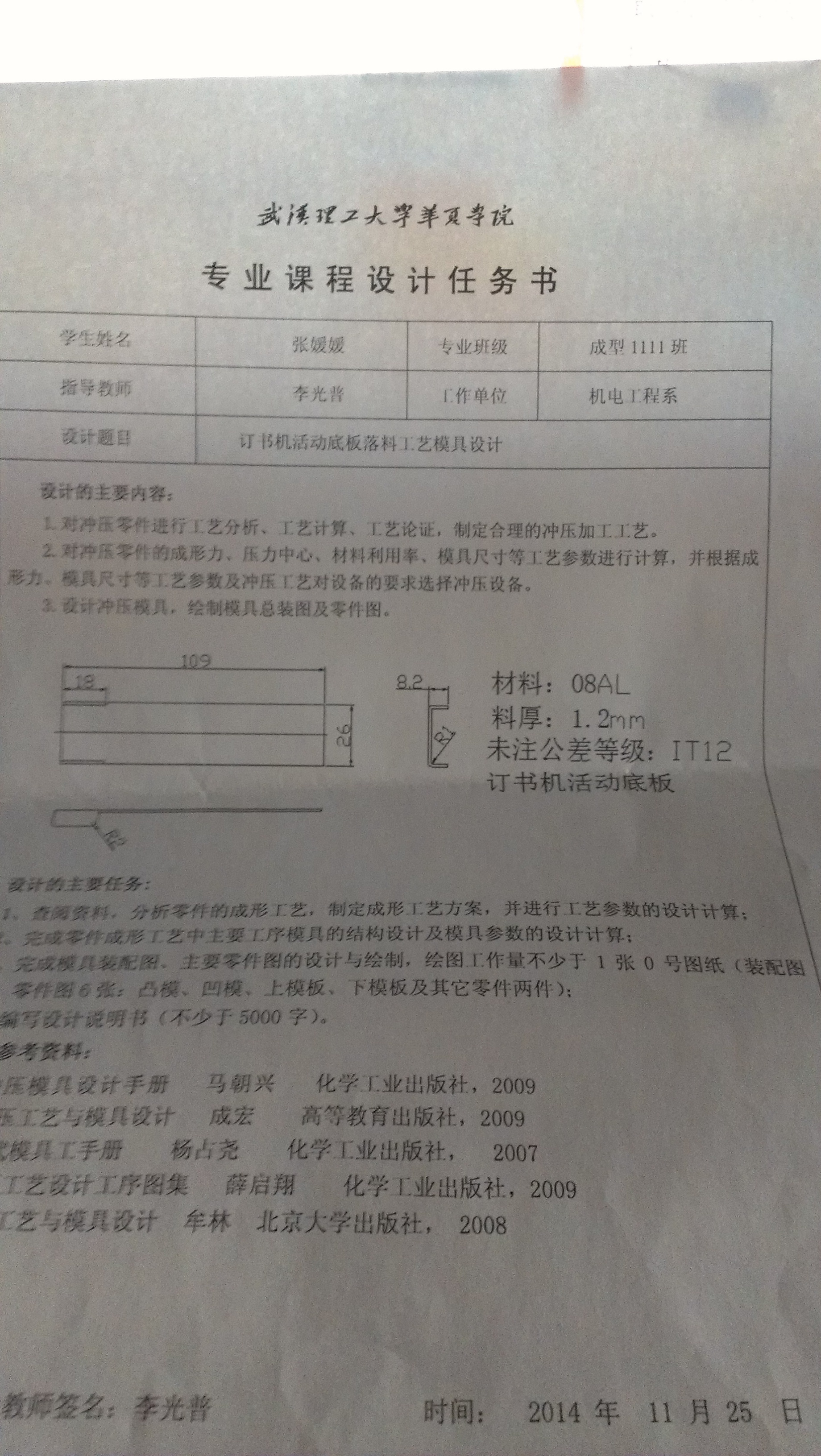

| 3 | 要求.jpg | 1.60M |
| 4 | 设计说明书.doc | 680.00K |
| 5 | 0工件尺寸图.png | 5.39K |

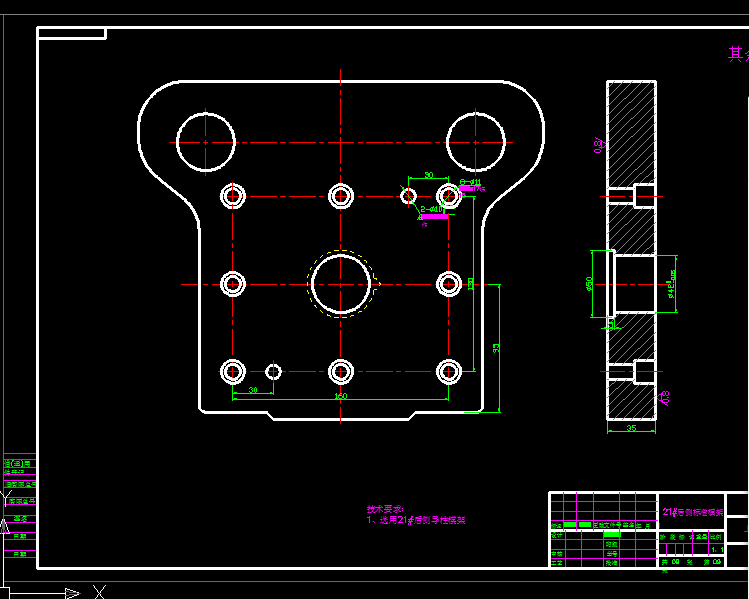

| 6 | 上模板.png | 17.83K |

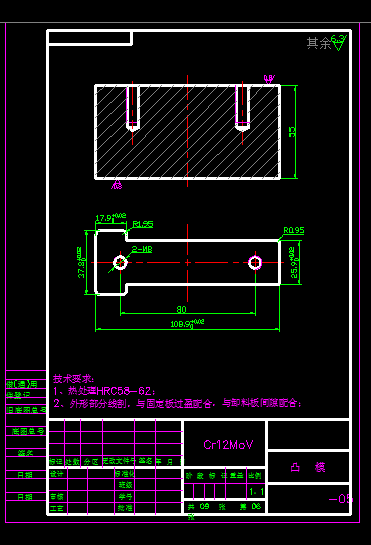

| 7 | 下模板.jpg | 73.65K |

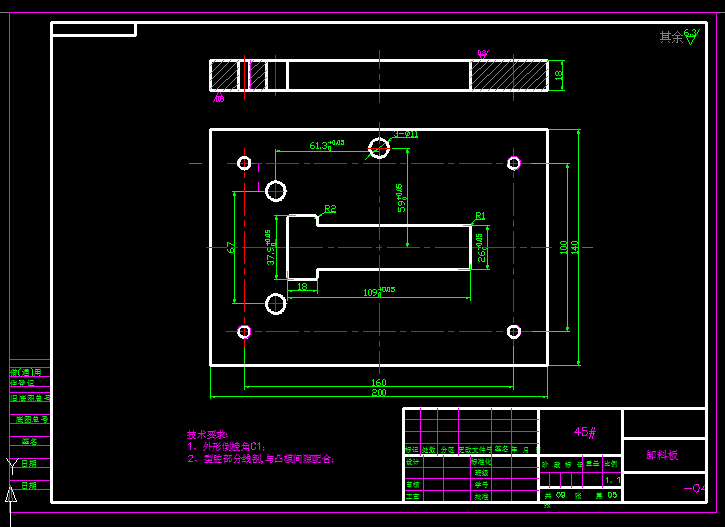

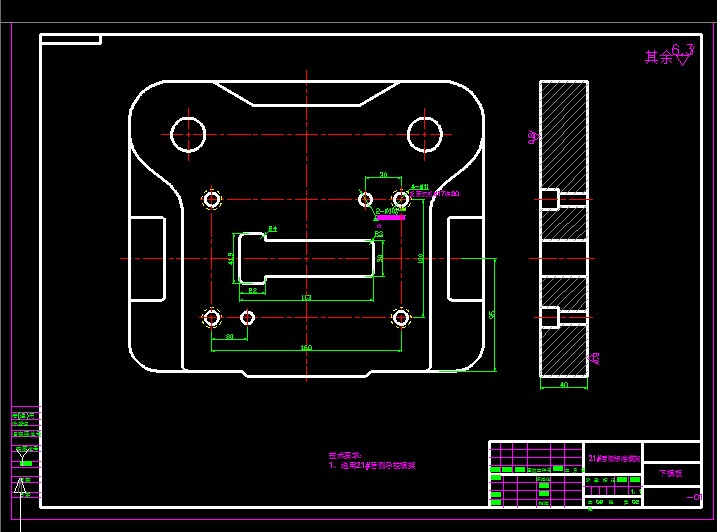

| 8 | 凸模.png | 12.61K |
| 9 | 凸模设计.png | 9.75K |

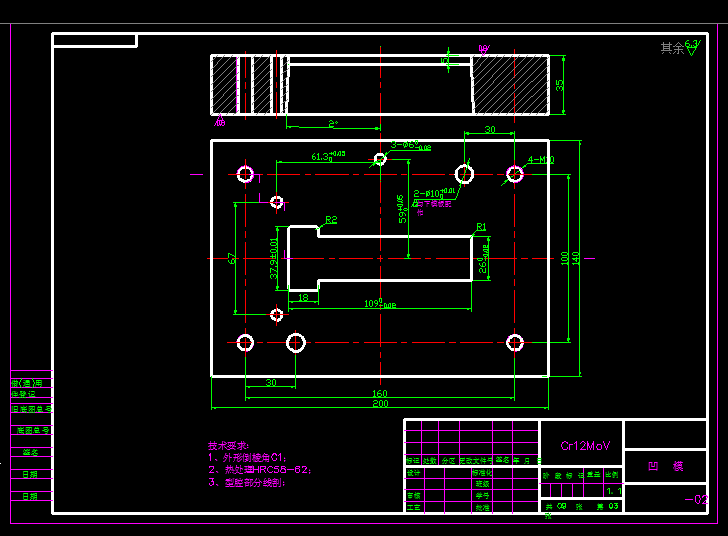

| 10 | 凹模.png | 17.00K |

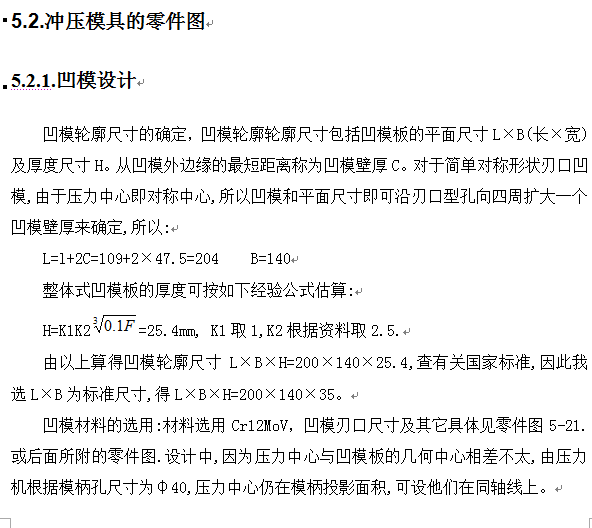

| 11 | 凹模设计.png | 19.46K |

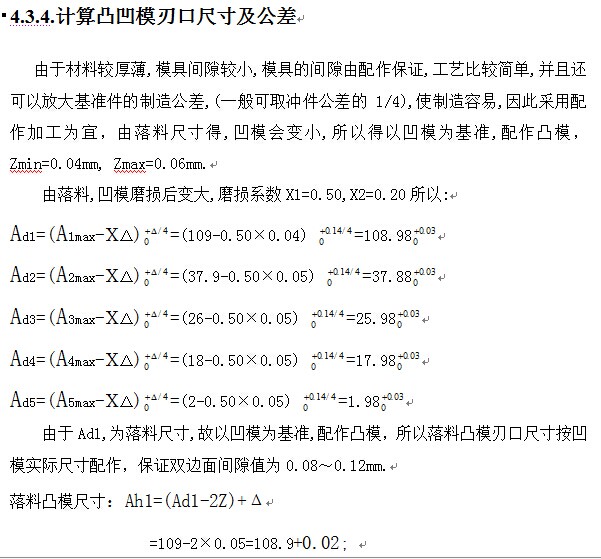

| 12 | 刃口尺寸计算.jpg | 102.12K |
| 13 | 卸料板.png | 14.54K |
| 14 | 压力中心计算.jpg | 62.35K |

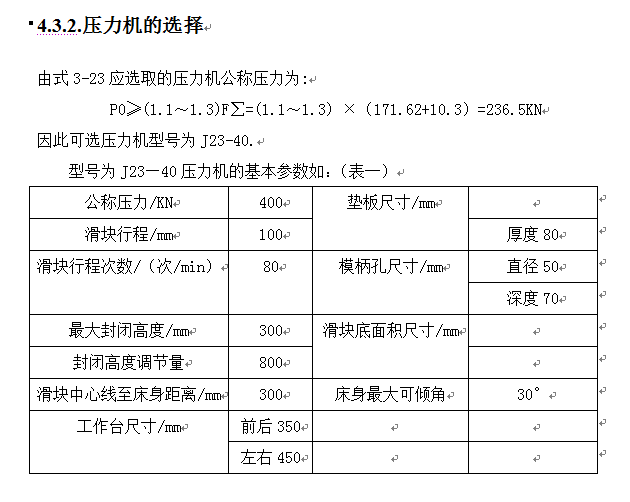

| 15 | 压力机的选择.png | 14.98K |

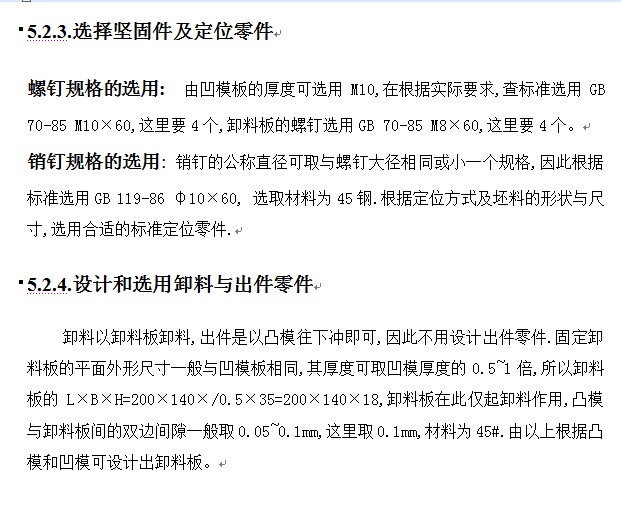

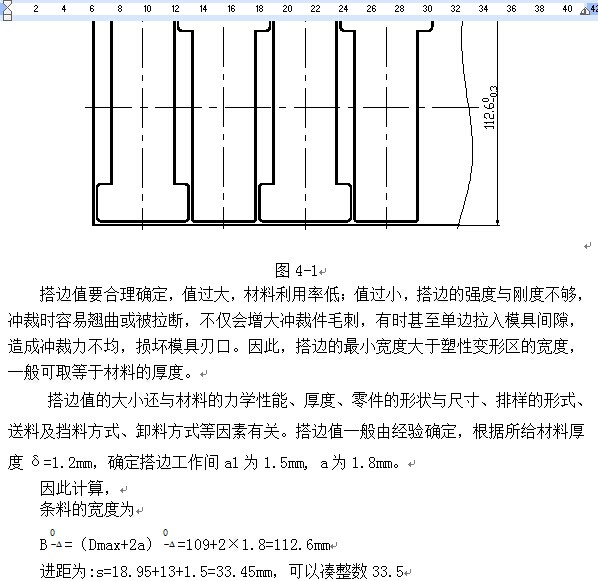

| 16 | 固定件，卸料件设计.jpg | 95.67K |

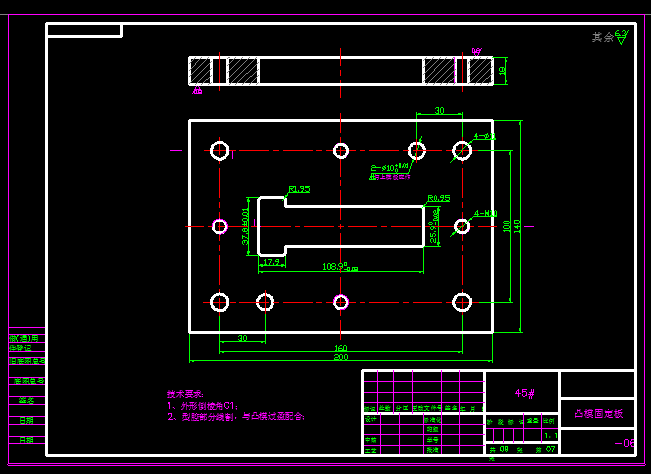

| 17 | 固定板.png | 13.79K |
| 18 | 字数统计.jpg | 46.41K |

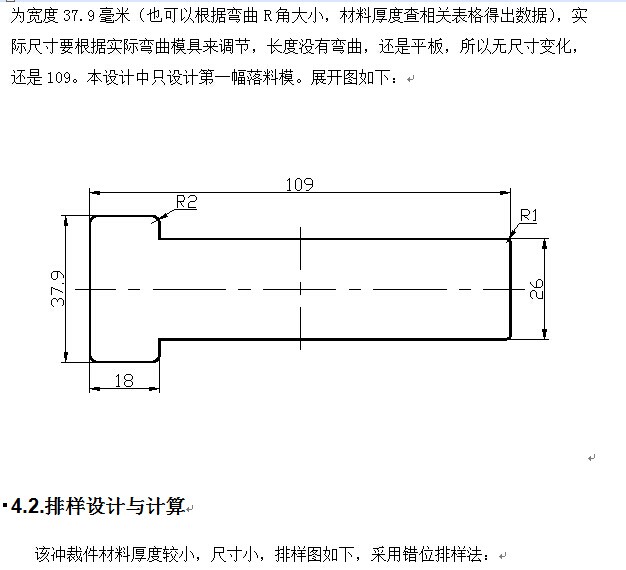

| 19 | 展开计算.jpg | 53.92K |
| 20 | 工艺分析.jpg | 79.42K |

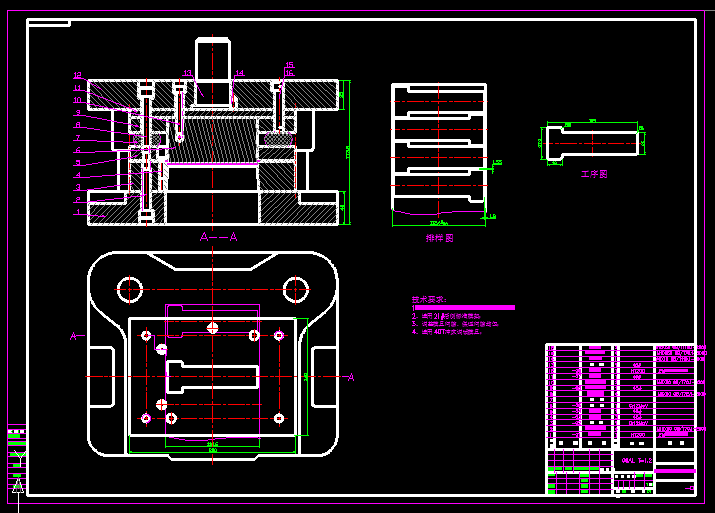

| 21 | 排样.jpg | 89.80K |

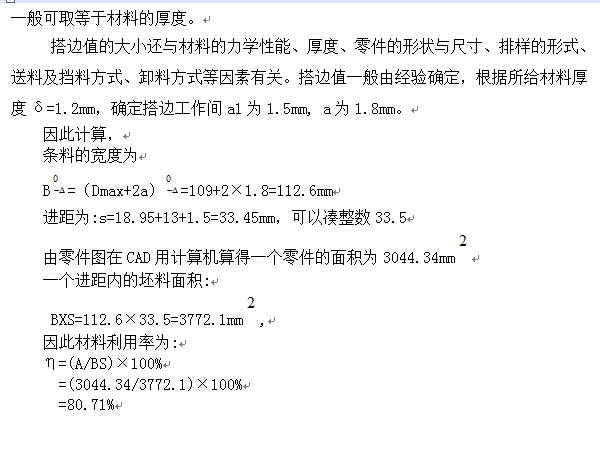

| 22 | 材料利用率计算.jpg | 65.92K |

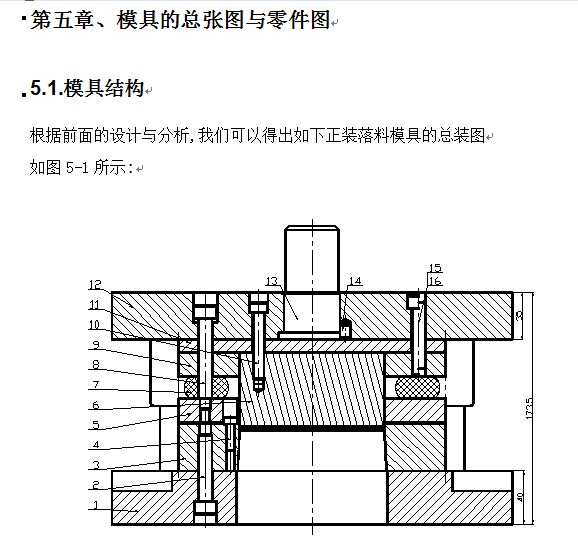

| 23 | 模具结构设计.jpg | 83.41K |

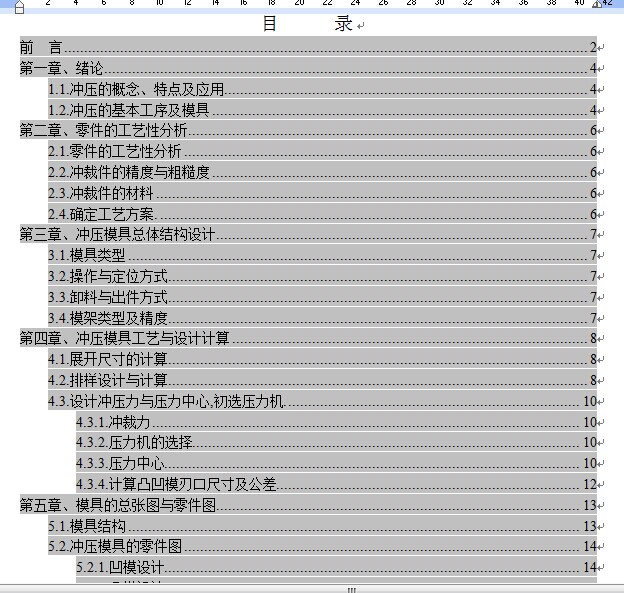

| 24 | 目录1.jpg | 130.37K |
| 25 | 目录2.png | 18.16K |
| 26 | 装配图.png | 20.04K |
此图纸下载需要250金币
立即下载
发布者
高大的钻石
创作: 22648
粉丝: 652
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：3.16M
所需金币：250
上传时间：2024-01-18 16:34:14
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
