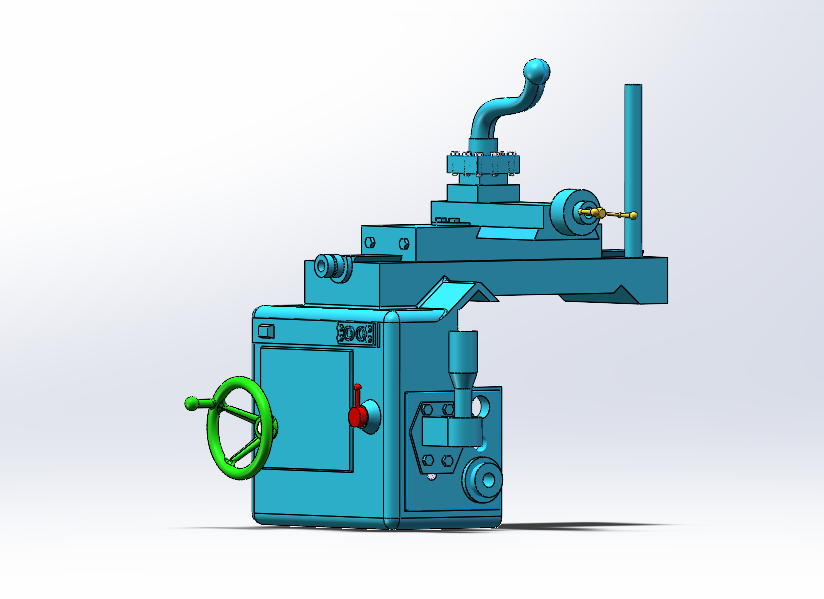

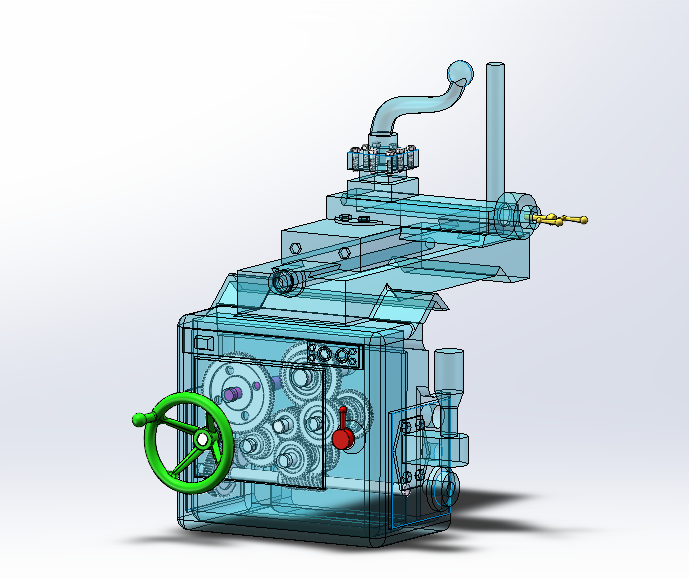

CA6140进给传动部分建模及仿真（ID:893477）

设备部件 / 传动部件 / CA6140进给传动部分建模及仿真

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17056413724991.rar	35.67M
2	仿真视频.mp4	680.79K

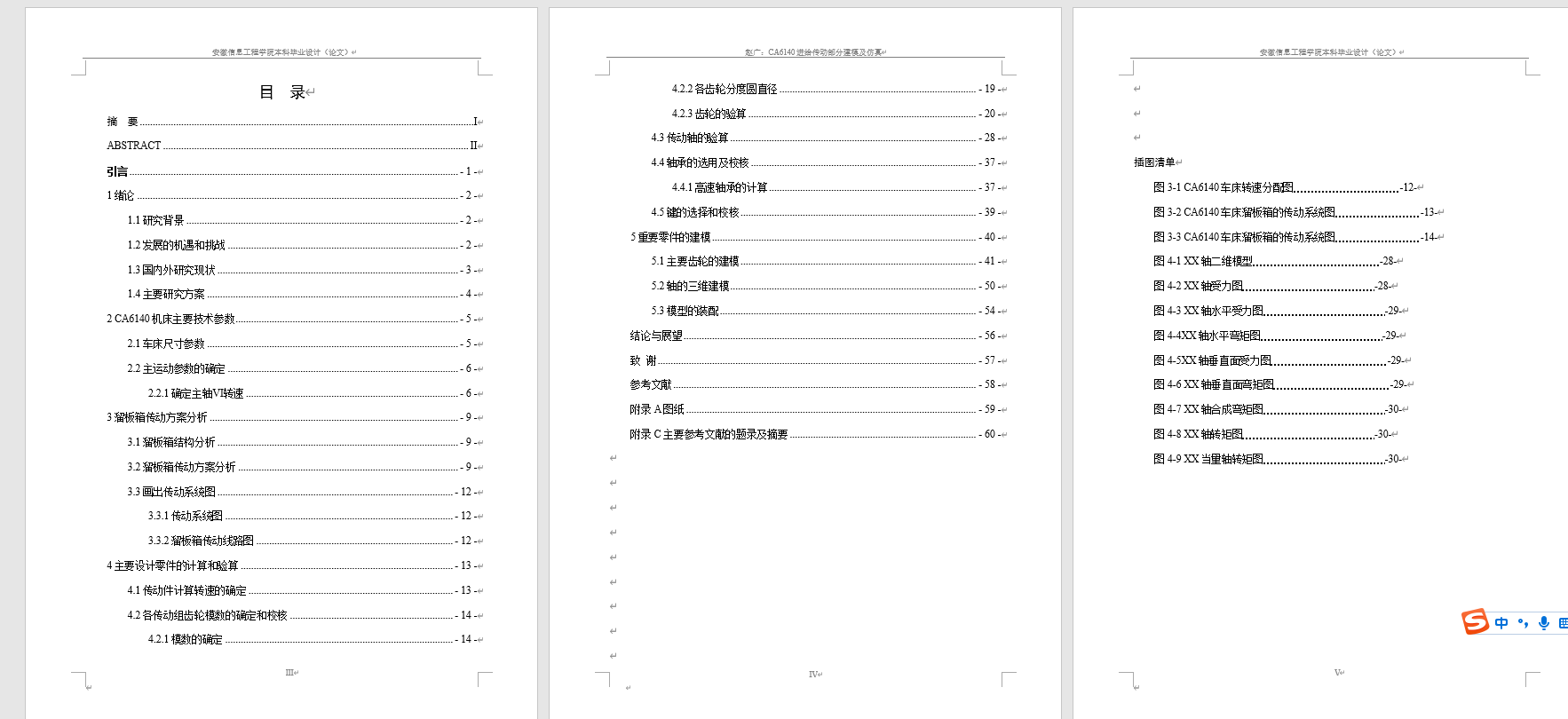

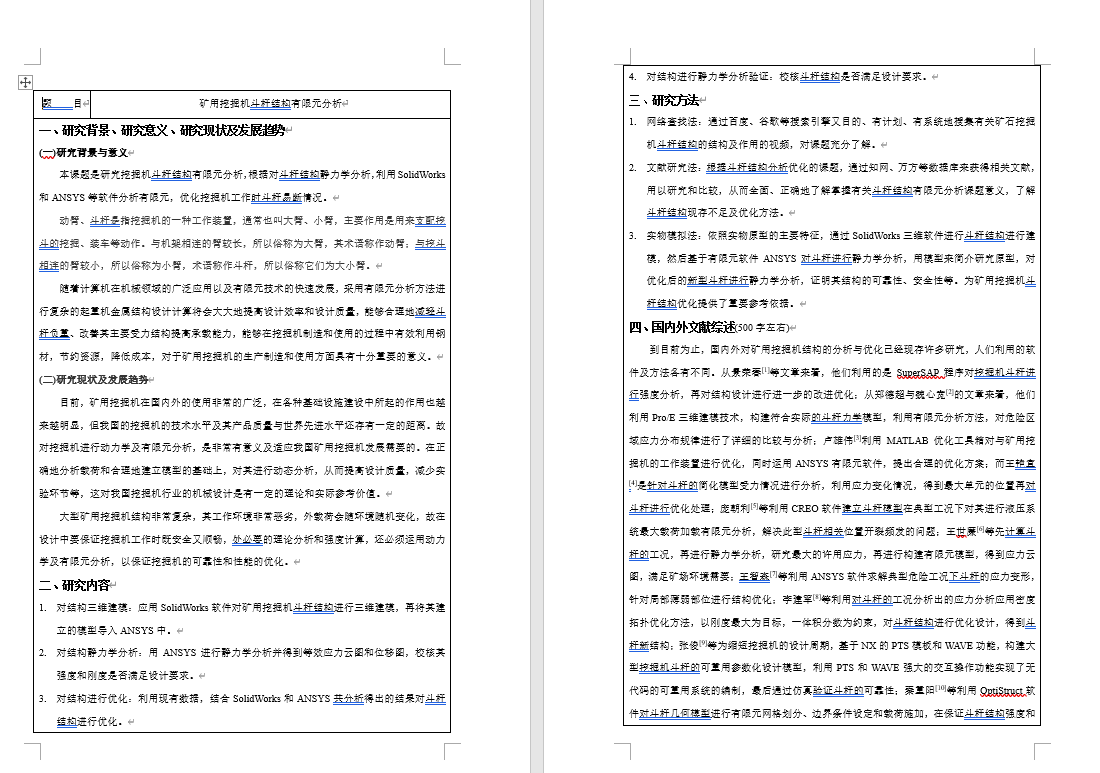

3	本科毕业设计（论文）开题报告.doc	104.50K
4	说明书.docx	8.17M

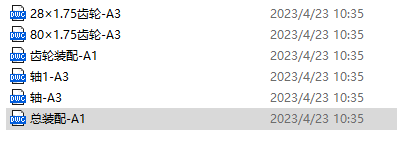

5	28×1.75齿轮-A3.dwg	218.82K
6	80×1.75齿轮-A3.dwg	182.98K

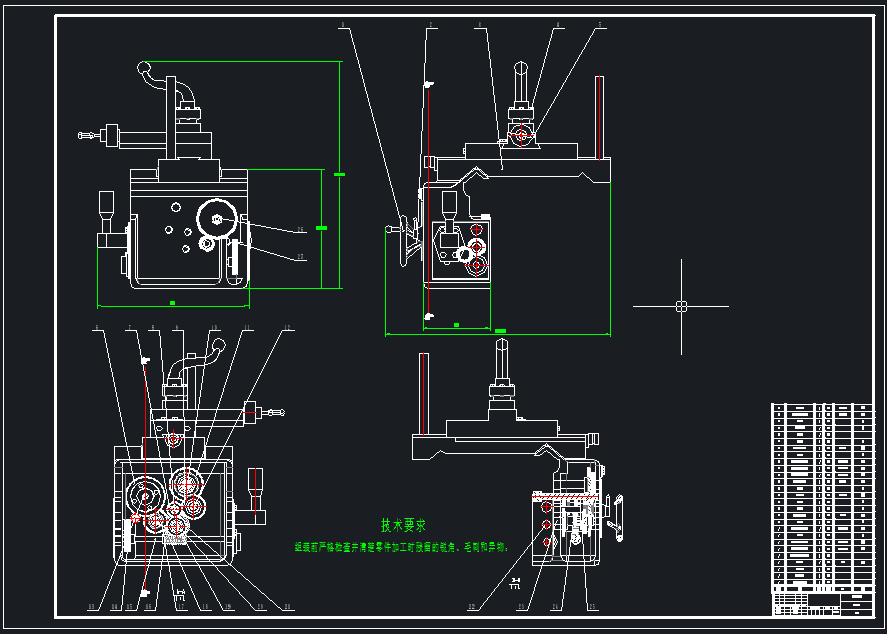

7	总装配-A1.dwg	698.05K
8	轴-A3.dwg	152.78K
9	轴1-A3.dwg	210.94K
10	齿轮装配-A1.dwg	1.05M
11	6140_asm.sldasm	6.29M
12	6140_DAOJIA_SHOUBING_HENG.sldprt	130.35K
13	6140_DAO_M10.sldprt	225.78K
14	6140_JIN_ZONG_JIGOU_ASM.sldasm	28.26K
15	6140_LIU_1ZHOU_12X2_5.sldprt	194.80K
16	6140_LIU_1ZHOU_80X1_75.sldprt	670.79K
17	6140_LIU_2ZHOU_28X1_75.sldprt	294.18K
18	6140_LIU_2ZHOU_48X1_75_AF0.sldprt	425.91K
19	6140_LIU_2ZHOU_TAO6.sldprt	63.57K
20	6140_LIU_32X1_5.sldprt	301.66K
21	6140_LIU_36X1_5.sldprt	332.66K
22	6140_LIU_3ZHOU_40X1_75_1.sldprt	423.87K
23	6140_LIU_3ZHOU_40X1_75_2.sldprt	418.83K
24	6140_LIU_4ZHOU_30X1_75.sldprt	332.41K
25	6140_LIU_56X1_5.sldprt	453.77K
26	6140_LIU_5ZHOU_48X1_75_2.sldprt	389.26K
27	6140_LIU_5ZHOU_48X1_75_3.sldprt	438.11K
28	6140_LIU_5ZHOU_TAO.sldprt	38.48K
29	6140_LIU_6ZHOU_48X1_75.sldprt	453.49K
30	6140_LIU_6ZHOU_59X2.sldprt	551.69K
31	6140_LIU_7ZHOU_17X1_75.sldprt	225.68K
32	6140_LIU_DA_SHOU_LUN.sldprt	645.00K
33	6140_LIU_M6GU.sldprt	194.31K
34	6140_LIU_M6GU1_ASM.sldasm	29.83K
35	6140_LIU_M6GU_AF0.sldprt	326.45K
36	6140_LIU_M6HUA.sldprt	472.05K
37	6140_LIU_M7GU2_ASM.sldasm	29.41K
38	6140_LIU_MIANBAN_SHOUBING.sldprt	55.33K
39	6140_LIU_WOGAN4X2_5.sldprt	1.62M
40	6140_LIU_WOLUN4X2_5.sldprt	1.66M
41	6140_LIU_XIANGTI.sldprt	222.43K
42	6140_LIU_ZHOU1.sldprt	82.36K
43	6140_LIU_ZHOU1_JIGOU_ASM.sldasm	31.06K
44	6140_LIU_ZHOU2.sldprt	143.46K
45	6140_LIU_ZHOU2_JIGOU_ASM.sldasm	521.17K
46	6140_LIU_ZHOU3.sldprt	125.69K
47	6140_LIU_ZHOU3_JIGOU_ASM.sldasm	1.46M
48	6140_LIU_ZHOU4.sldprt	71.29K
49	6140_LIU_ZHOU4_JIGOU_ASM.sldasm	155.04K
50	6140_LIU_ZHOU5.sldprt	135.76K
51	6140_LIU_ZHOU5_JIGOU_ASM.sldasm	773.92K
52	6140_LIU_ZHOU6.sldprt	80.22K
53	6140_LIU_ZHOU6_JIGOU_ASM.sldasm	427.71K
54	6140_LIU_ZHOU6_LIANCHI_ASM.sldasm	30.03K
55	6140_LIU_ZHOU7.sldprt	81.61K
56	6140_LIU_ZHOU7_JIGOU_ASM.sldasm	30.13K
57	6140_LIU_ZHOU8.sldprt	66.76K
58	6140_LIU_ZHOU9.sldprt	95.37K
59	6140_LIU_ZONG_JIGOU_ASM.sldasm	5.01M

此图纸下载需要400金币

立即下载

发布者

183****2053

创作: 213

粉丝: 28

加入时间：2024-01-18

私信

关注

模型信息

图纸格式：dwg,sldasm,sldprt

文件大小：36.53M

所需金币：400

上传时间：2024-01-19 13:16:16

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

溜板箱

CA6140车床

图纸简介

设计资料包含三维图二维图开题报告说明书动画仿真首视频本文从结构及实用性角度出发对CA6140型车床的溜板箱部分进行建模及研究。首先，需要确定其内部机械零部件的结构及传动过程，接着确定机床变速范围，然后根据机床尺寸参数通过传动比确定各轴转速；最后通过计算得到齿轮的模数、齿数及分度圆直径，并校核齿轮的接触应力与弯曲应力；还要对确定的传动轴轴径进行强度和刚度的校核，使其能够满足工业生产需求；最后对选用的轴承和键进行校核。
