室内吊装机的设计（ID:893572）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17056430953588.rar | 3.72M |
| 2 | 室内吊物机05021.DWG | 1.04M |
| 3 | 室内吊装机加线盘）.stp | 23.86M |
| 4 | 操作说明.docx | 34.79K |
此图纸下载需要90金币
立即下载
发布者
183****2053
创作: 213
粉丝: 28
加入时间：2024-01-18
模型信息
图纸格式：dwg,stp
文件大小：3.81M
所需金币：90
上传时间：2024-01-19 13:44:56
是否可编辑：可修改，包括参数
版本：STEP
标签
吊楼设备
提升设备
吊楼机械臂
图纸简介

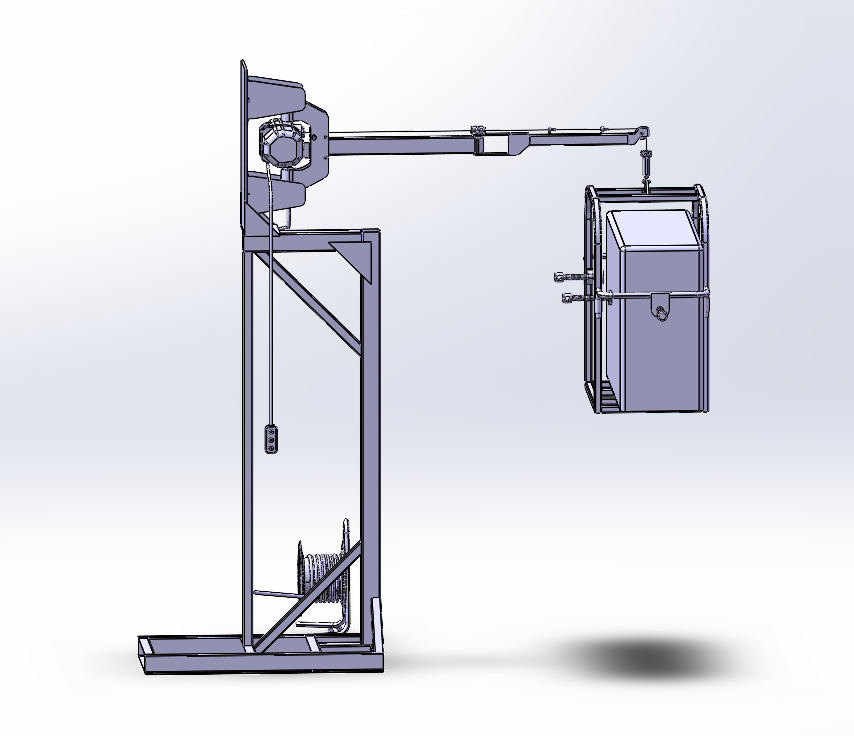

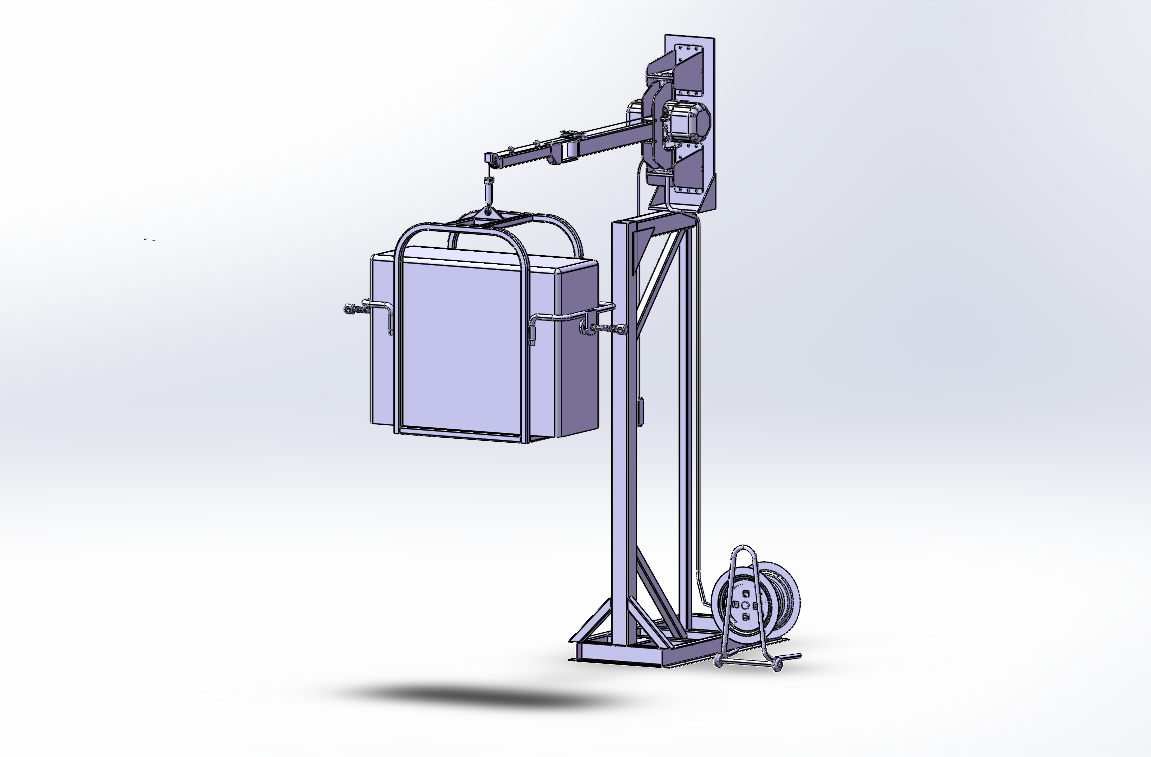

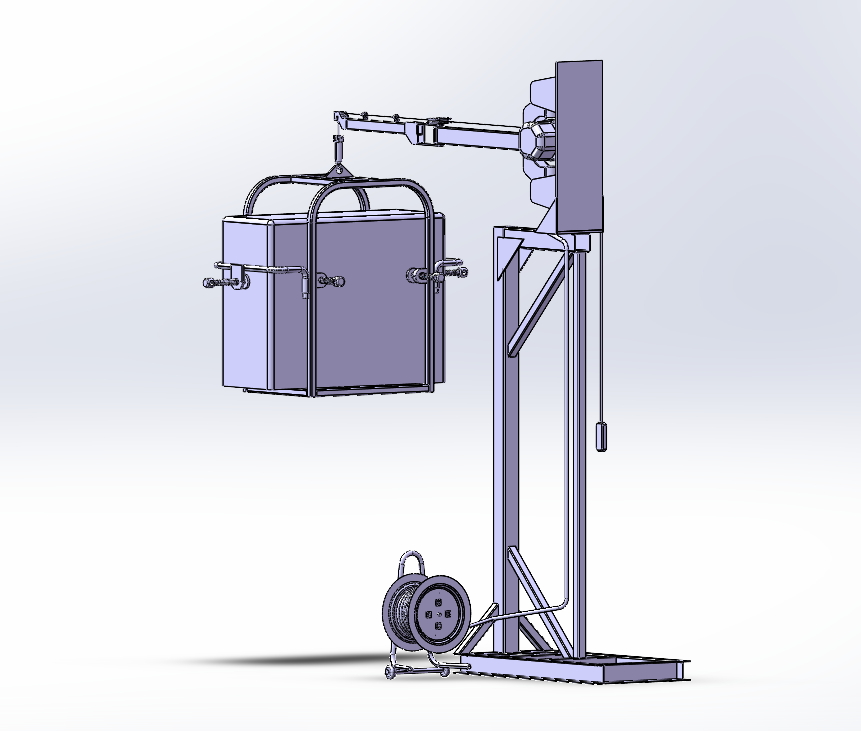

本次设计的楼房吊楼机工作过程如下首先需要操作遥控器按电机控制开关14使电机3转动，电机3转动带动钢丝绳8顺着T架总成6转动，在钢丝绳的末端装有吊钩9，吊钩9与吊框10连接，操纵电机控制开关14，使吊框10下降至地面，装上室外机15之后再操纵电机控制开关使电机3旋转带动钢丝绳8通过小臂7、T型架总成6、主臂5进行上升，带动吊框10内的室外机15上升，当室外机15即将到达窗户时，操作者关闭电机控制开关14，拉动钢丝绳8将吊框10拉入室内同时操纵电机控制开关14使电机3转动从而使吊框10下降到屋内平面，完成卸货。
