钻孔夹具及PLC控制系统的设计（ID:893591）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 11.x_t | 45.28M |
| 2 | 17056431882286.rar | 13.97M |
| 3 | 任务书说明.doc | 581.50K |

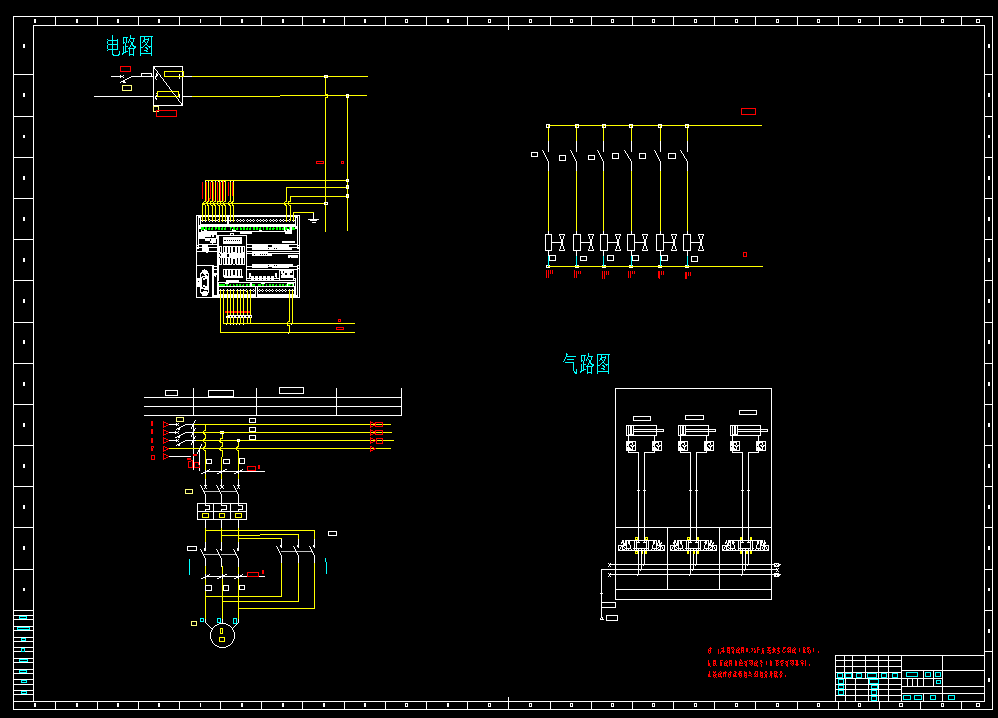

| 4 | 电气A0.exb | 1.13M |

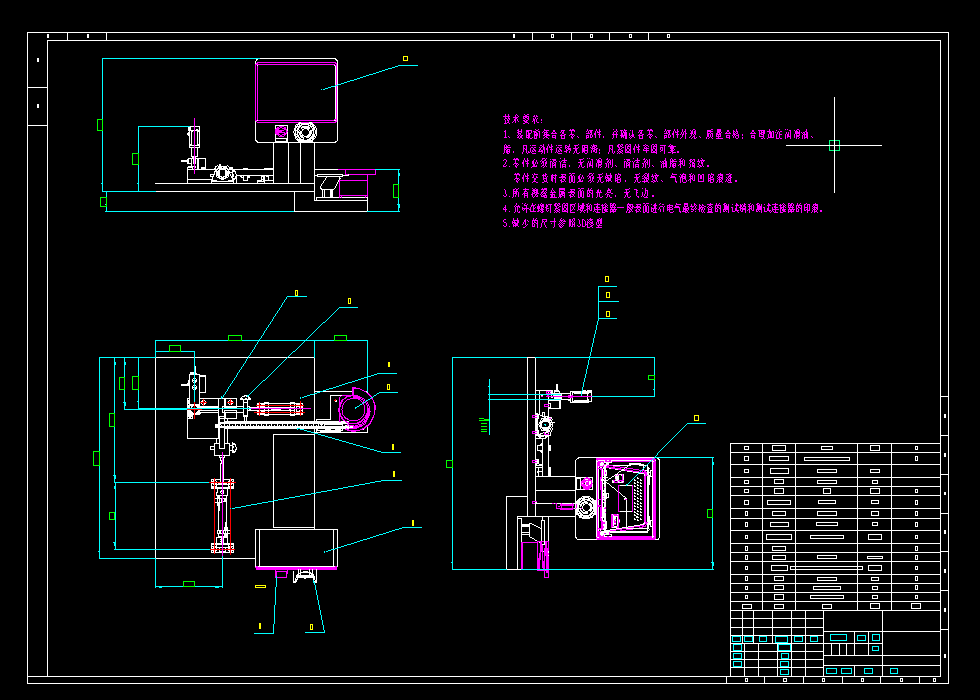

| 5 | 装配.exb | 442.50K |
此图纸下载需要520金币
立即下载
发布者
183****2053
创作: 213
粉丝: 28
加入时间：2024-01-18
模型信息
图纸格式：x_t
文件大小：14.3M
所需金币：520
上传时间：2024-01-19 13:46:30
是否可编辑：可修改，包括参数
版本：Parasolid
标签
钻孔机
打孔机
打孔设备
钻孔设备
图纸简介

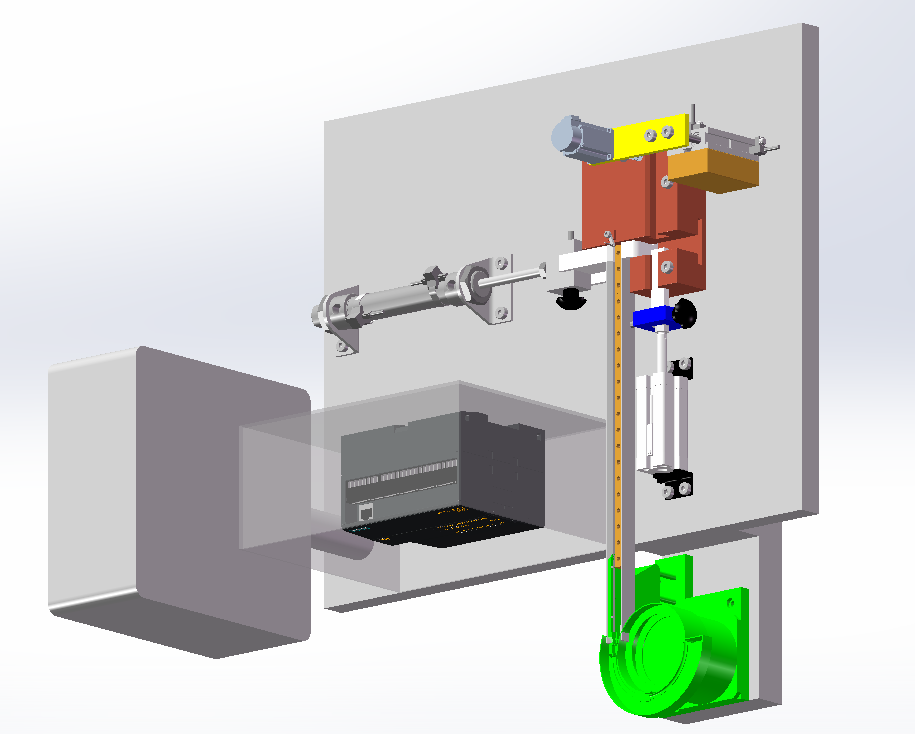

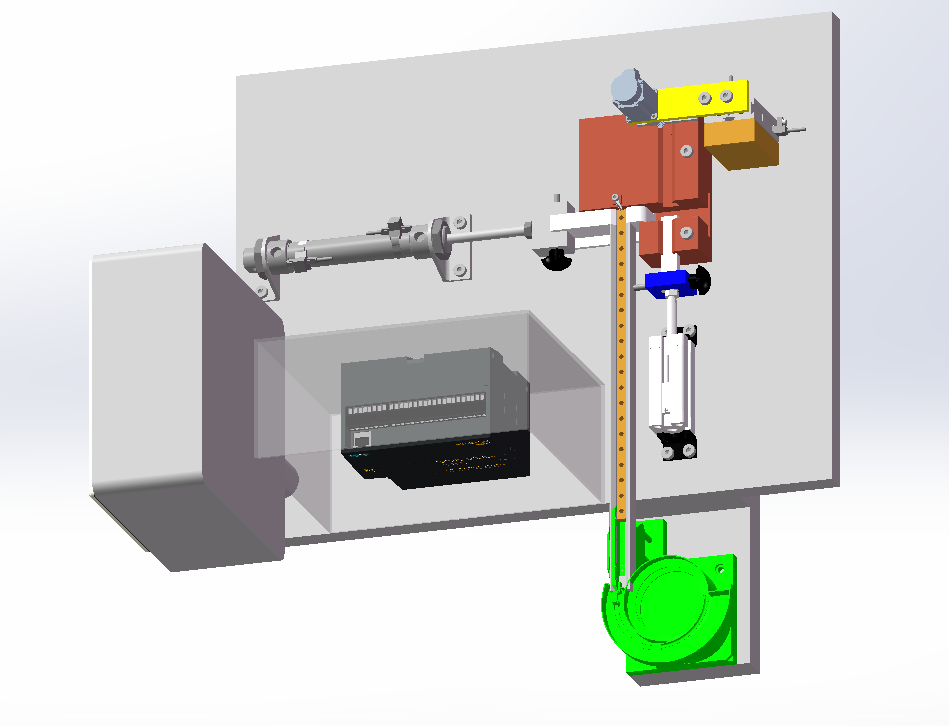

本设备为自动攻丝机，通过自动上料，攻丝进行设备的整体动作，完成产品自动攻丝。设计思路为，产品通过振动盘自动上料，到达上料位置后，由光电传感器探测到产品，输出信号给到西门子PLC，西门子PLC通过编写的梯形图语言指令，输出信号，控制三位五通电磁阀YV1接通，三位五通电磁阀动作，送料气缸执行动作，将物料送到指定位置，送料气缸连接的舌片经过特殊结构设计，可以保证物料不会脱落，设计成卡槽式，舌片与治具之间设计槽型，避免舌片乱晃动，送料气缸完成动作，气缸的前端磁性传感器输出信号给PLC，PLC通过梯形图指令，完成自动动作，控制Y轴方向推料气缸的控制电磁阀开始接通，电磁阀控制推料气缸开始执行动作，推料气缸
