基于CATIA齿轮库的创建及应用设计（ID:908504）

设备部件 / 传动部件 / 基于CATIA齿轮库的创建及应用设计

©非原创

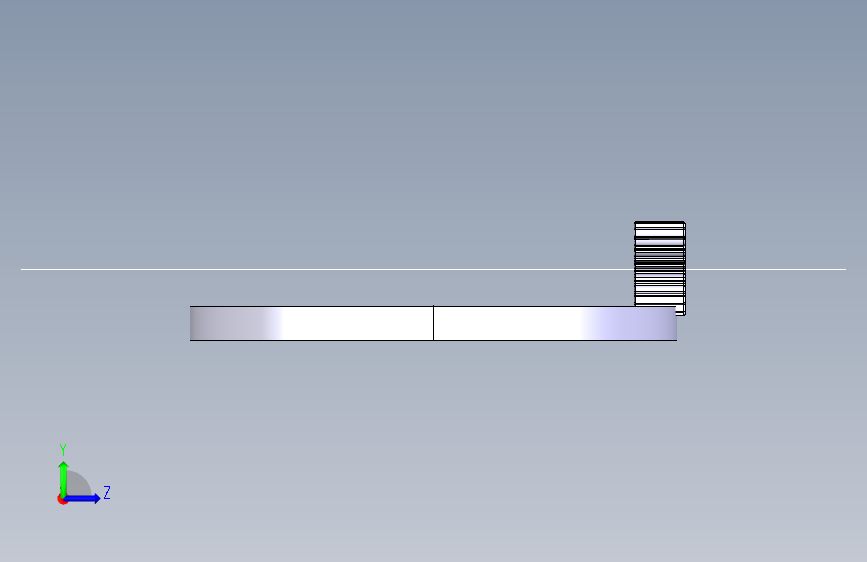

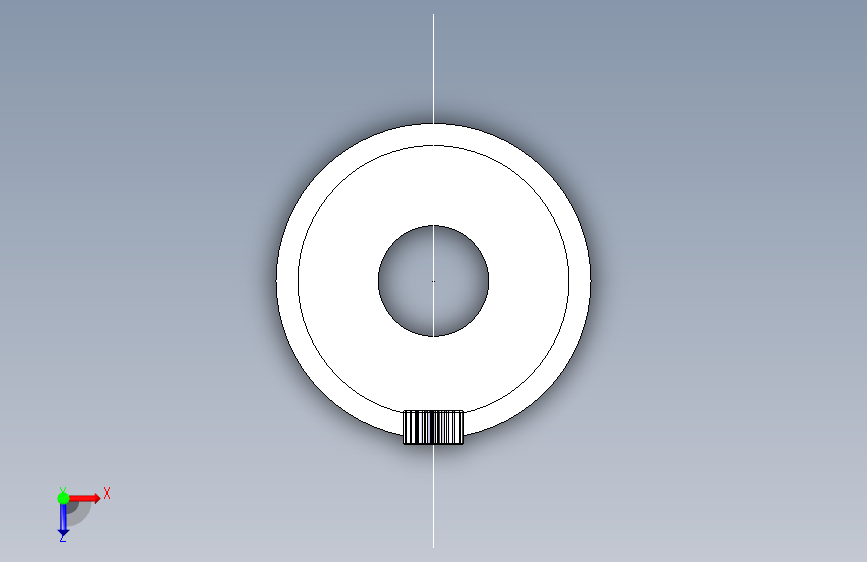

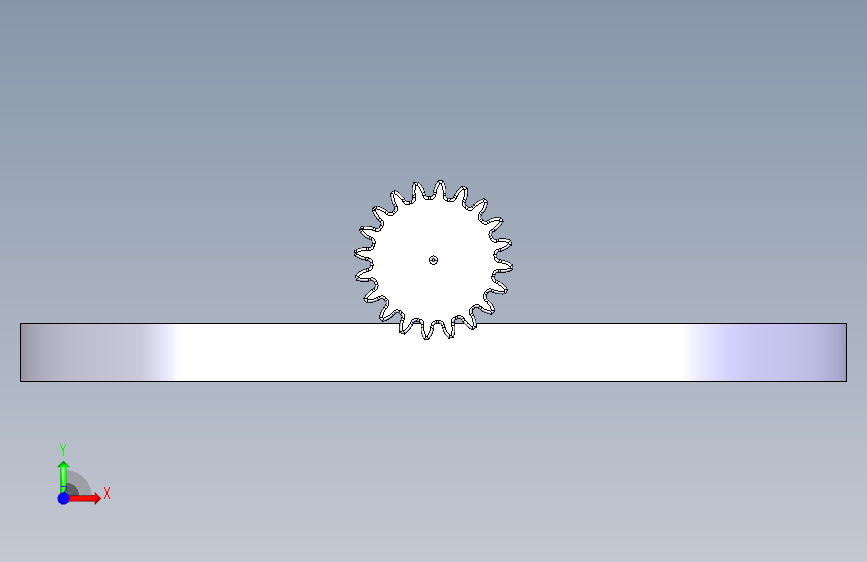

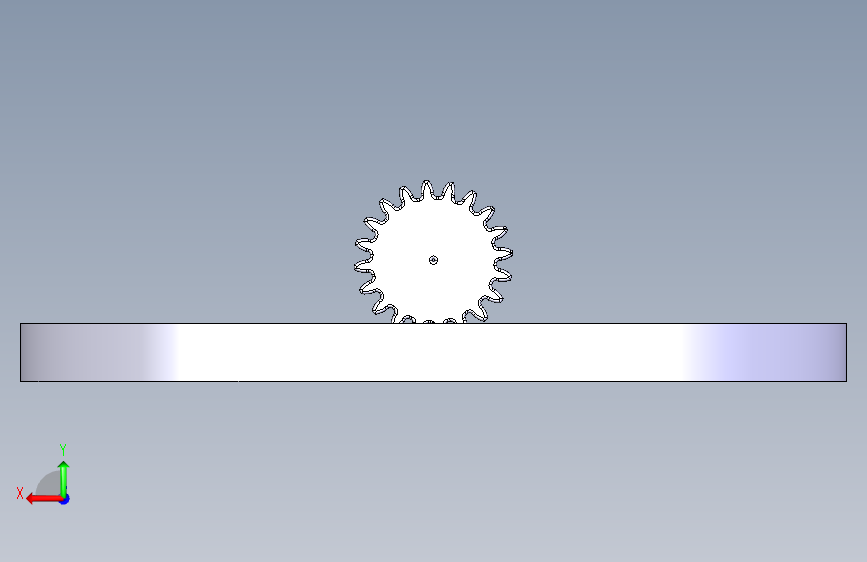

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17061647514946.rar	4.52M

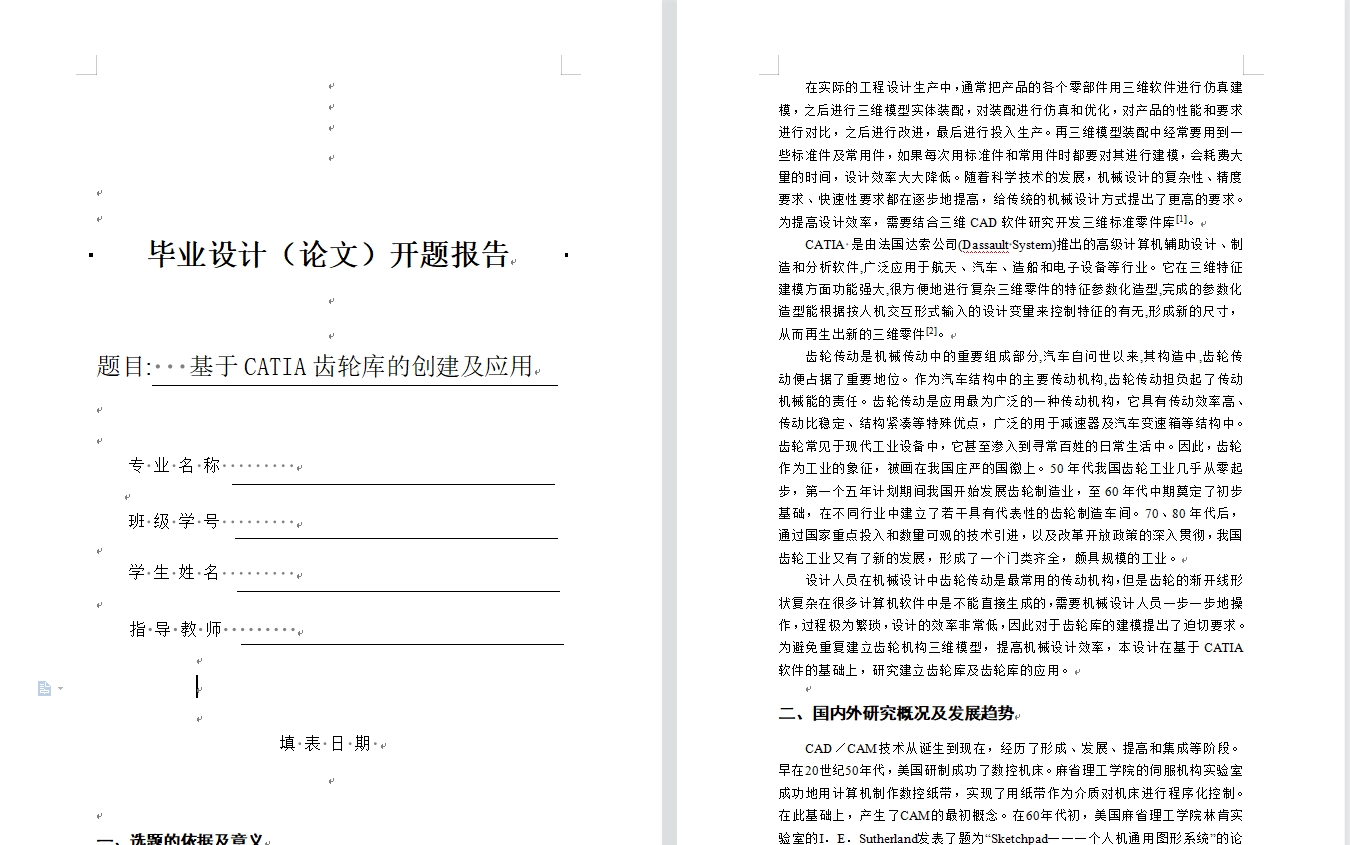

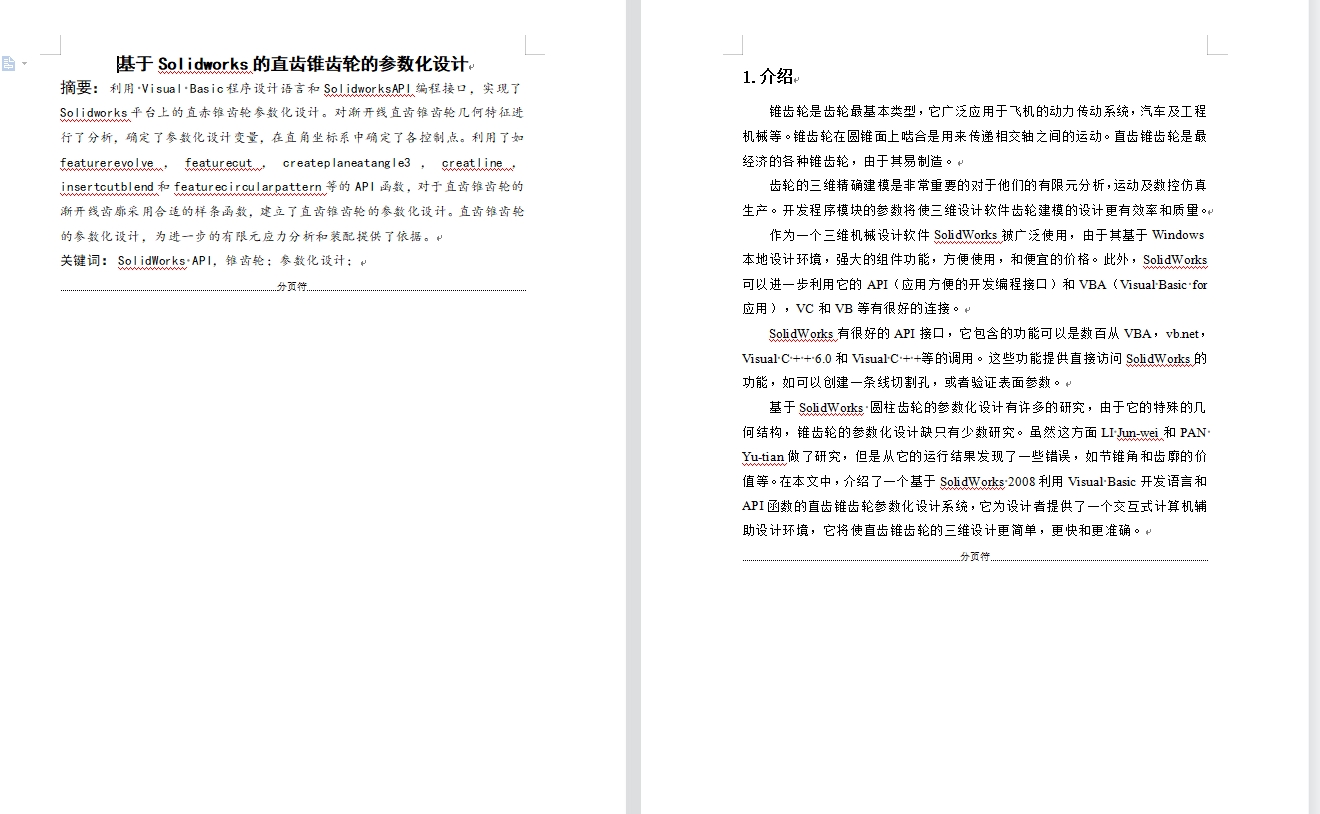

2	基于CATIA齿轮库的创建及应用论文.doc	1.43M

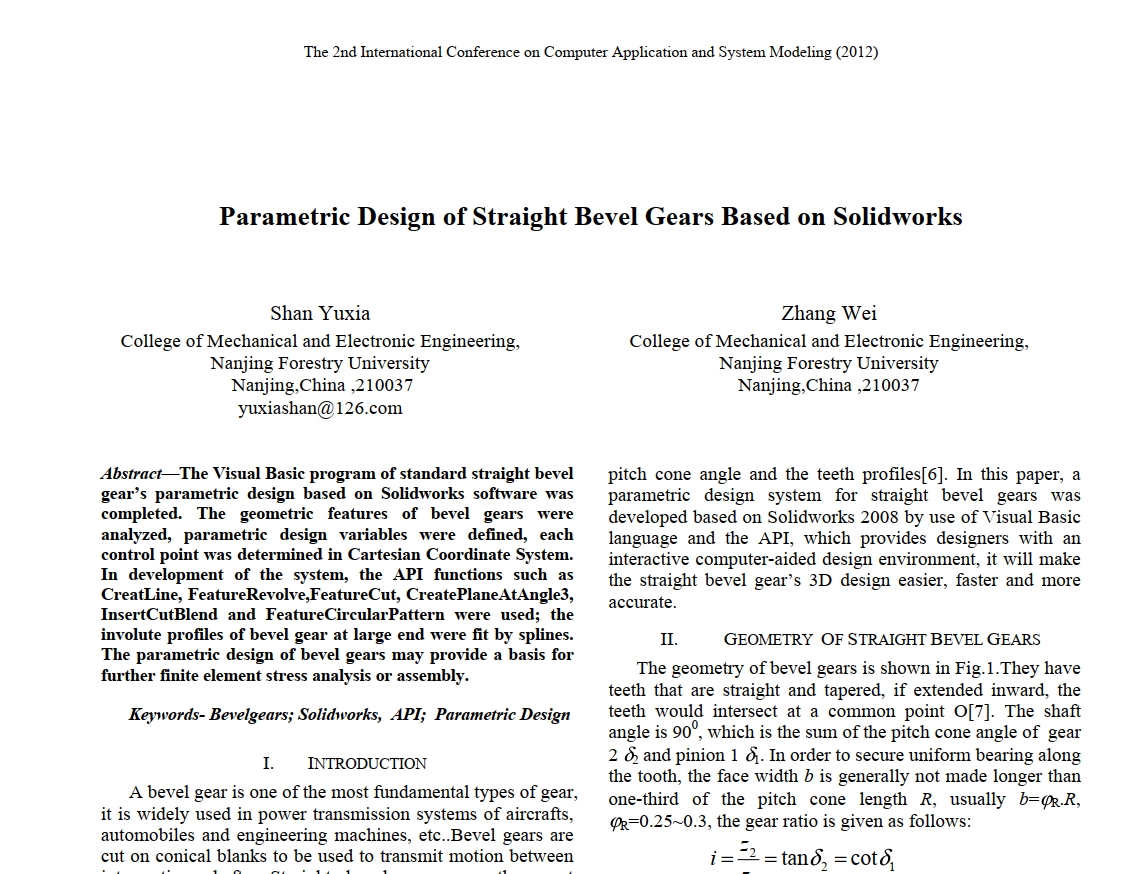

3	外文翻译原文.pdf	1.24M
4	外文翻译译文.doc	265.55K
5	开题报告.doc	39.50K

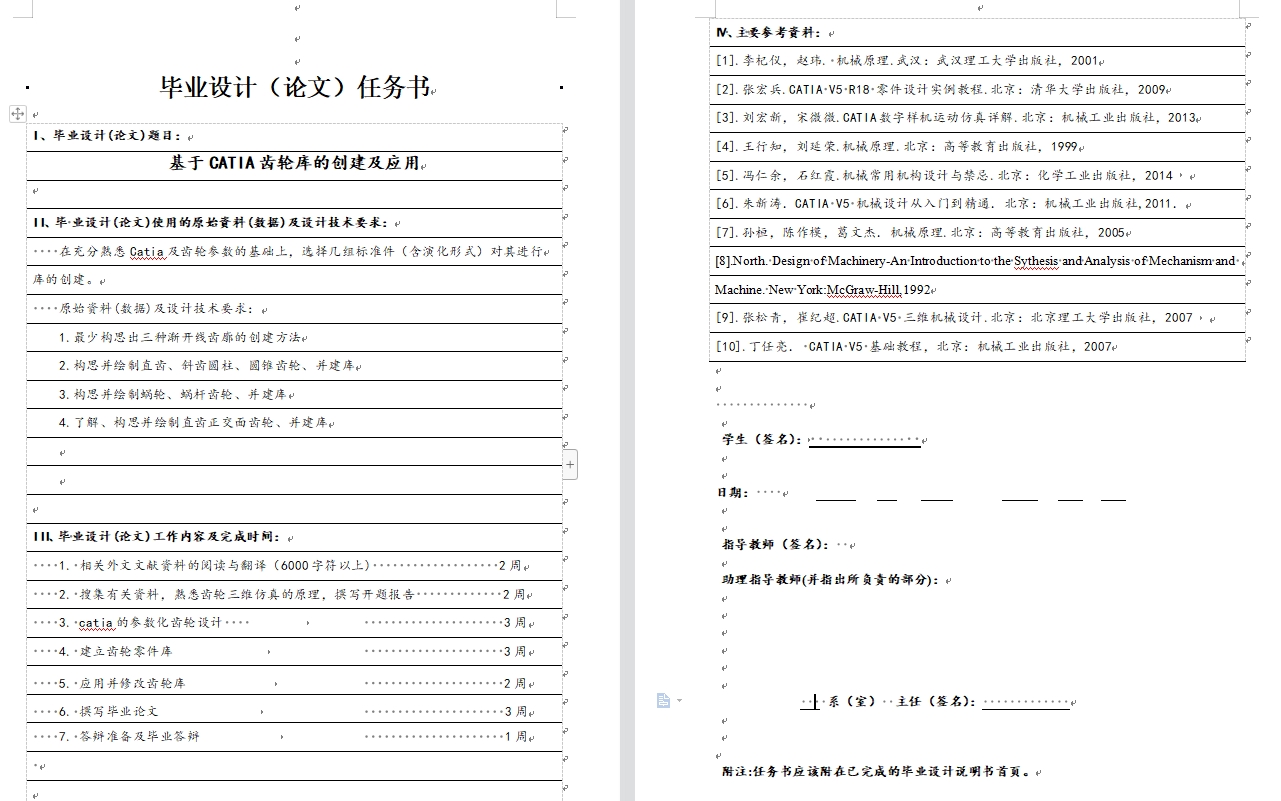

6	毕业设计任务书.doc	39.28K
7	chilun.frm	2.21K
8	chilun.vbp	633B
9	chilun.vbw	49B
10	MSSCCPRJ.SCC	191B
11	chilunxie.CATPart	612.99K
12	Form1.frm	5.43K
13	MSSCCPRJ.SCC	340B
14	斜齿圆柱齿轮.vbp	644B
15	斜齿圆柱齿轮.vbw	49B
16	MSSCCPRJ.SCC	197B
17	zhichi.CATPart	430.20K
18	直齿圆柱齿轮.frm	5.13K
19	直齿圆柱齿轮.frx	44.11K
20	直齿圆柱齿轮.vbp	651B
21	直齿圆柱齿轮.vbw	49B
22	Form1.frm	11.17K
23	MSSCCPRJ.SCC	190B
24	wogan.CATPart	362.63K
25	wogan1.CATPart	335.63K
26	wogan2.CATPart	333.80K
27	wogan3.CATPart	317.95K
28	wolun.CATPart	1.08M
29	工程1.vbp	641B
30	工程1.vbw	52B
31	Form1.frm	7.04K
32	Form1.frx	33.22K
33	MSSCCPRJ.SCC	190B
34	zhuichilun.CATPart	806.40K
35	工程1.vbp	639B
36	工程1.vbw	49B
37	mianchi.CATPart	4.11M
38	MSSCCPRJ.SCC	187B
39	面.frm	11.34K
40	面.frx	55.87K
41	面.vbp	632B
42	面.vbw	50B

此图纸下载需要500金币

立即下载

发布者

火星上的冷风

创作: 312

粉丝: 18

加入时间：2023-05-25

私信

关注

模型信息

图纸格式：pdf,catpart

文件大小：4.62M

所需金币：500

上传时间：2024-01-25 14:39:16

是否可编辑：可修改，包括参数

版本：CATIA

标签

软件开发

齿轮库

CATIA

图纸简介

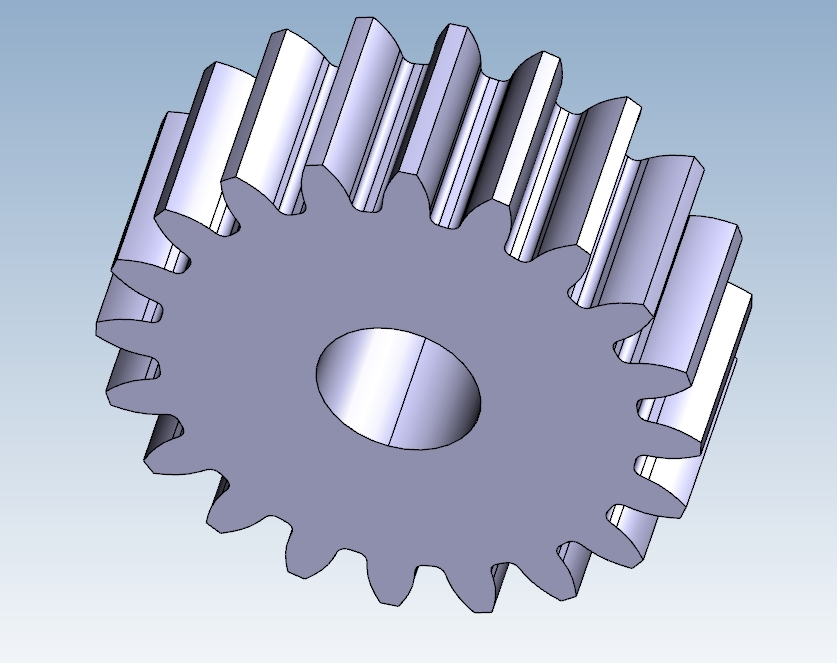

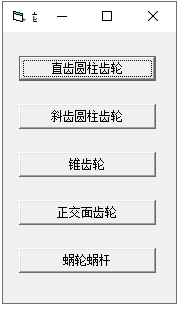

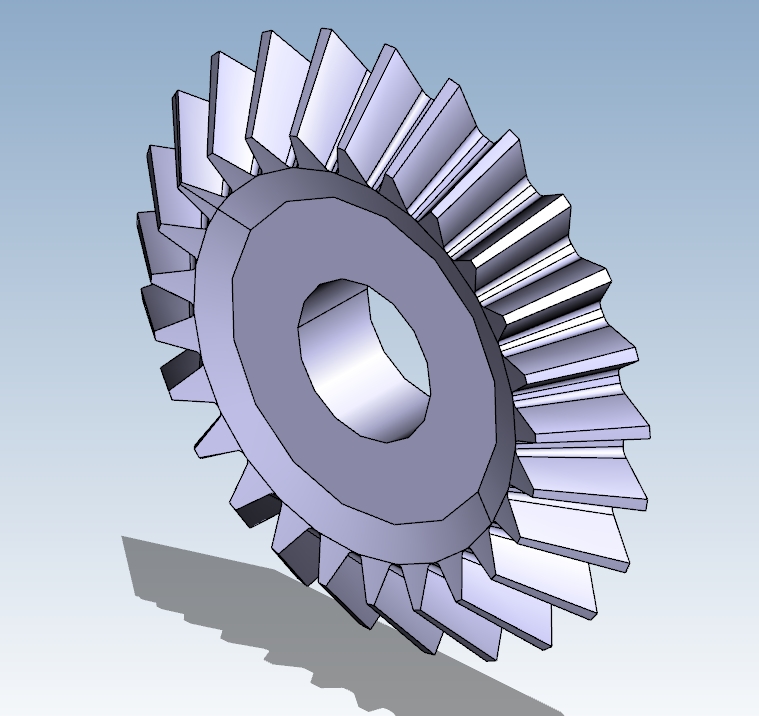

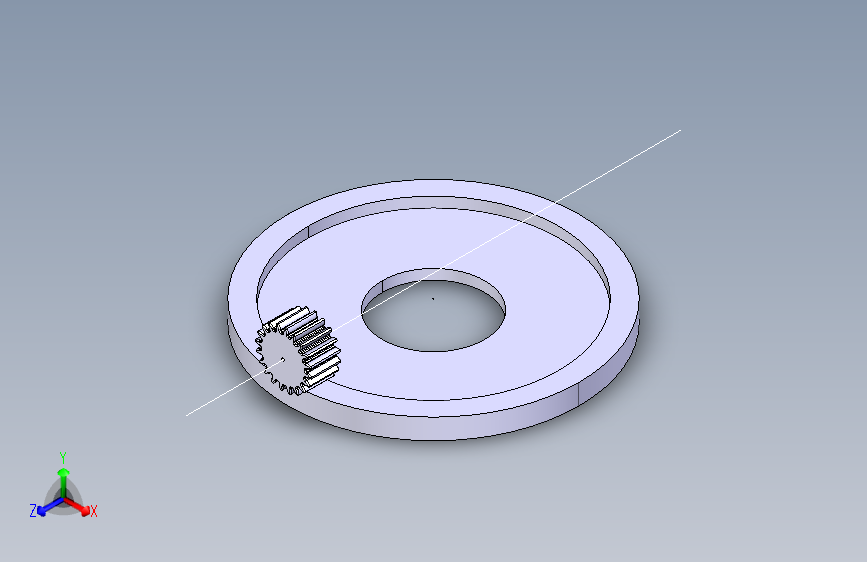

齿轮是工业设备最常见的零件之一。齿轮通过与其它齿状机械零件传动，可实现改变运动形式、改变运动方向和改变转速与扭矩等功能，齿轮类零件具有功率范围大、传动比准确、传动效率高等优点。本文构思出齿廓的三种设计方法，针对齿轮类零件应用的通用性和广泛性，利用CATIA的参数化设计功能，并根据三种齿廓设计方法建立包括直齿圆柱齿轮、斜齿圆柱齿轮、直齿锥齿轮、正交面齿轮，蜗轮蜗杆的齿轮库。本文运用绘制渐开线点的方法绘制齿廓，并且利用CATIA放样出齿实体，创建出直齿圆柱齿轮及斜齿圆柱齿轮。运用绘制渐开线点的方法绘制出齿槽，并且利用CATIA放样出齿凹槽，创建出直齿锥齿轮。运用绘制齿轮的范成法，利用CATIA
