半自动扎线机（ID:921679）

机械设备 / 非标机械 / 半自动扎线机

©非原创

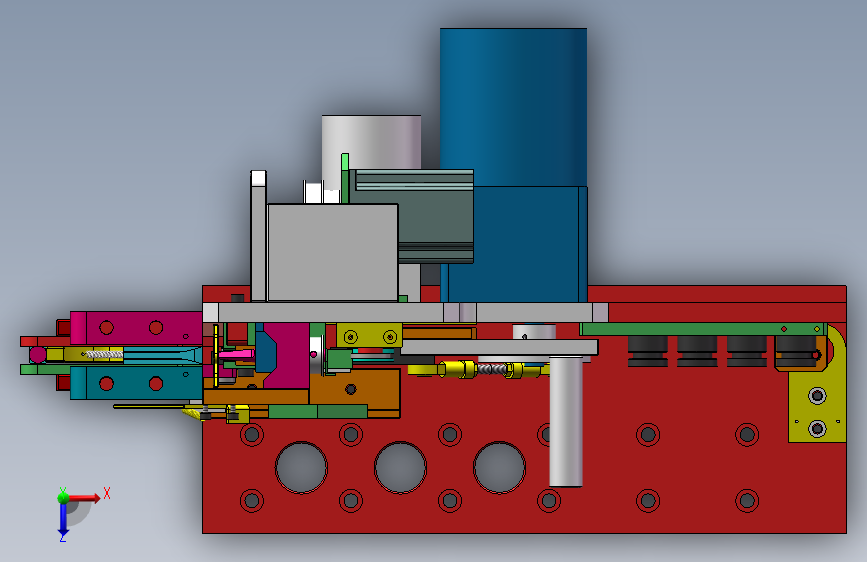

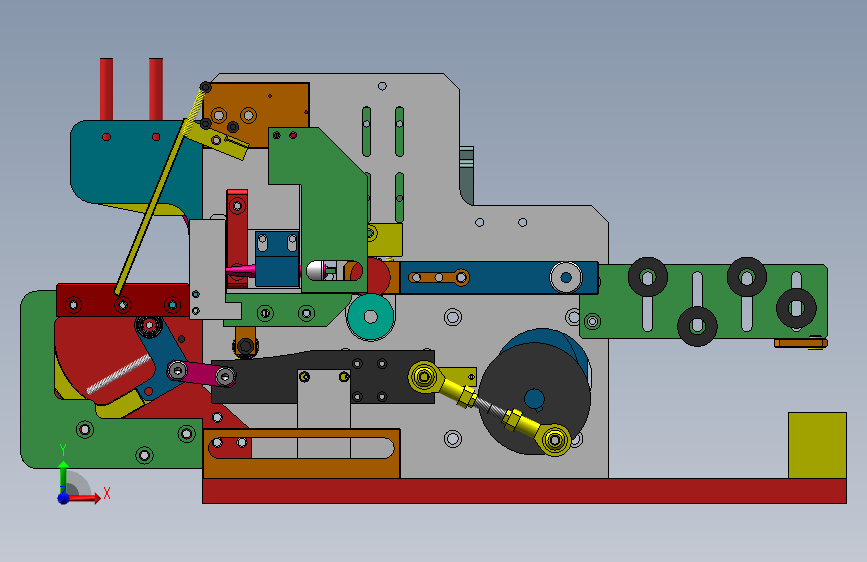

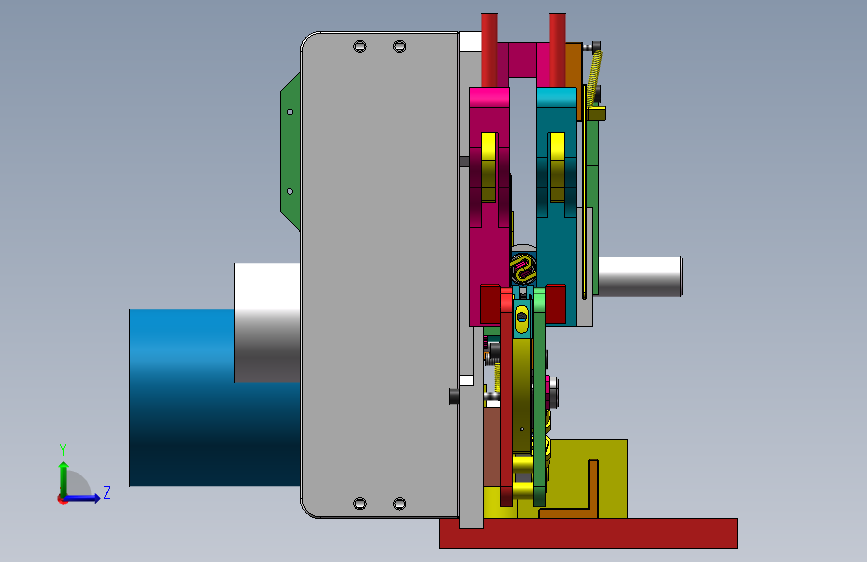

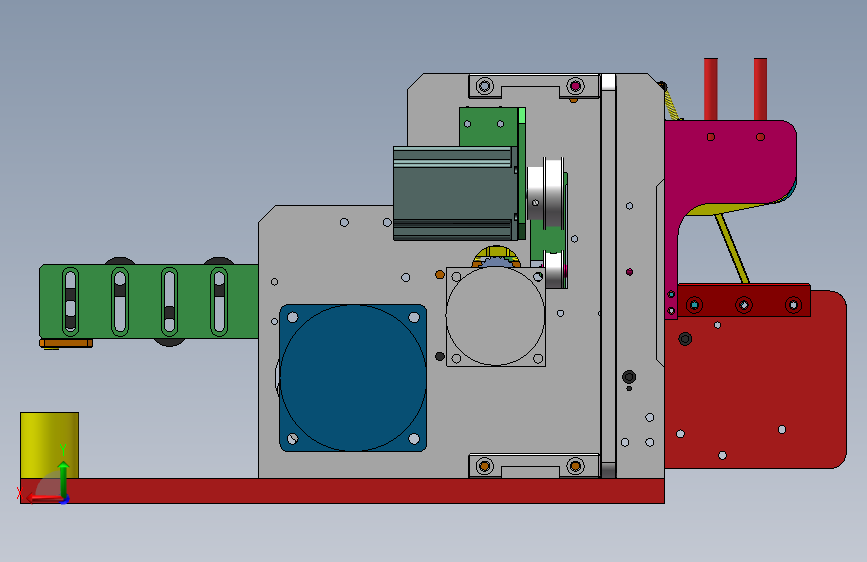

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17065129178436.zip	19.41M
2	15EWL导轨.SLDPRT	50.74K
3	15EWL滑块米思米类似型号（SSEBN16-420.SLDPRT	76.41K
4	2IK6GN-C电机.SLDPRT	104.28K
5	57步进电机.SLDPRT	240.63K
6	中心固定板（铝）.SLDPRT	490.70K
7	凸轮电机轴套（铁）.SLDPRT	108.94K
8	刀头柄（铁）.SLDPRT	122.43K
9	刀片固定块（铁）.SLDPRT	179.65K
10	刀（铁）（铁）.SLDPRT	109.19K
11	卡位块（铁）.SLDPRT	101.86K
12	双轴承固定板（铁）.SLDPRT	94.54K
13	导线槽（硬尼龙）.SLDPRT	172.55K
14	导线槽（硬尼龙）修改.SLDPRT	132.04K
15	导轮轴套（铁）.SLDPRT	79.37K
16	导轮（工程塑料）.SLDPRT	109.91K
17	扎丝铰刀刀头.SLDPRT	150.93K
18	扎线导直穿线板（硬尼龙）.SLDPRT	112.73K
19	扎线扣板1增厚（铝）.SLDPRT	80.41K
20	扎线扣板1（铝）.SLDPRT	295.56K
21	扎线扣板2（铝）.SLDPRT	241.18K
22	扎线护板右（硬尼龙）.SLDPRT	171.24K
23	扎线护板左（硬尼龙）.SLDPRT	189.79K
24	扎线拉直轮固定板（铝）.SLDPRT	177.55K
25	扎线机总装.SLDASM	4.51M
26	扎线转动电机固定板（4mm镀锌板）.SLDPRT	145.58K
27	曲柄弯连接轴连接块（铁）.SLDPRT	99.08K
28	曲柄弯连接轴铁）.SLDPRT	149.76K
29	曲柄连接头（标准件）.SLDPRT	291.81K
30	电机（LR5GN18K5RK40GN-C.SLDPRT	128.97K
31	穿线护套（硬尼龙）.SLDPRT	112.75K
32	绕线头1（生铁）.SLDPRT	160.56K
33	绕线头2（生铁）.SLDPRT	212.12K
34	螺栓套（铁）.SLDPRT	83.67K
35	触点开关启动柄（2mm镀锌板）.SLDPRT	125.58K
36	触点开关固定块（硬尼龙）.SLDPRT	228.31K
37	触点开关固定块（硬尼龙）改.SLDPRT	219.66K
38	进线压紧块（铝）.SLDPRT	134.24K
39	铰刀刀座（铁）.SLDPRT	122.89K
40	铰刀头（组合件）.SLDASM	73.30K
41	齿轮弹簧固定块.SLDPRT	149.85K
42	齿轮轴套1（铁）.SLDPRT	148.03K
43	齿轮轴套2（铁）（带滚花）.SLDPRT	99.44K
44	45电机感应点.SLDPRT	111.43K
45	50光杆.SLDPRT	81.38K
46	M6螺杆长60.SLDPRT	158.95K
47	右侧防护板1（铝）.SLDPRT	158.61K
48	右侧防护板2（硬尼龙）.SLDPRT	114.45K
49	导线块（铝）.SLDPRT	91.38K
50	导线棍（硬尼龙）.SLDPRT	96.12K
51	导轨增高块.SLDPRT	88.51K
52	嵌入磁铁圆柱（铁）.SLDPRT	118.66K
53	左侧防护板1（硬尼龙）.SLDPRT	67.87K
54	左侧防护板2（硬尼龙）.SLDPRT	67.91K
55	左侧防护板（硬尼龙）.SLDPRT	160.99K
56	左防护板2.SLDPRT	108.49K
57	左防护板3.SLDPRT	138.31K
58	左防护板3（换材质）.SLDDRW	153.14K
59	左防护板3（换材质）.SLDPRT	141.96K
60	按钮盒（硬尼龙）.SLDPRT	132.32K
61	探头测量加长板（铝）.SLDPRT	98.86K
62	推动杆.SLDPRT	57.74K
63	曲柄探头固定板（铝）.SLDPRT	108.66K
64	电动开关防护块.SLDPRT	63.91K
65	电机探头固定板.SLDPRT	106.48K
66	穿线固定板（硬尼龙）.SLDPRT	122.76K
67	触点开关增厚固定块（硬尼龙）.SLDPRT	234.43K
68	透明橡胶护边.SLDPRT	93.72K
69	防护板4.SLDPRT	72.69K
70	防护板底板（铝）.SLDPRT	189.24K
71	头开孔.SLDASM	101.51K
72	扎线扣打孔.SLDASM	183.93K
73	圆棒.SLDPRT	67.92K
74	导轮主体（硬尼龙）.SLDPRT	145.35K
75	导轮固定板铝）.SLDPRT	88.01K
76	导轮固定板（4.0镀锌板）.SLDPRT	121.40K
77	导轮支撑块（铝）.SLDPRT	106.08K
78	导轮支撑板支撑三角（4.0镀锌板）.SLDPRT	60.45K
79	扎线导轮-副本.SLDASM	183.97K
80	扎线导轮.SLDASM	256.00K
81	轮盘（pvc板）.SLDPRT	83.40K
82	辅轮（硬尼龙）.SLDPRT	146.00K
83	12XL内孔8档边直径25.SLDPRT	123.56K
84	24齿齿轮内孔12.SLDPRT	223.74K
85	24齿齿轮内孔8.SLDPRT	222.45K
86	25XL内孔8档边直径44.SLDPRT	121.21K
87	6004RZ轴承.SLDPRT	121.34K
88	6882Z轴承.SLDPRT	148.05K
89	CBDBR5_10.sldprt	40.53K
90	CBDBR5_8.sldprt	89.42K
91	CBDBR8_12.sldprt	40.84K
92	CBDBR8_8.sldprt	42.06K
93	M3弹簧螺栓.SLDPRT	140.41K
94	M4弹簧螺栓.SLDPRT	140.45K
95	M4限位螺栓.SLDPRT	140.07K
96	M6厚2圆磁铁.SLDPRT	62.91K
97	M6弹簧螺栓.SLDPRT	140.16K
98	刀头固定螺栓.SLDPRT	135.18K
99	弹簧线径0.6收缩长15.SLDPRT	594.33K
100	弹簧线径0.6收缩长30.SLDPRT	786.65K
101	弹簧线径0.6收缩长40.SLDPRT	813.33K
102	弹簧线径1收缩长28.SLDPRT	505.88K
103	皮带装配.SLDASM	164.14K
104	直径10.52mm厚磁铁.SLDPRT	64.39K
105	旋转头焊接.SLDASM	76.29K
106	轮盘支撑部件焊接.SLDASM	59.52K
107	铰刀刀头.SLDASM	68.00K
108	齿轮焊接.SLDASM	192.72K
