定珠圈测量用定位工装（ID:937213）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17066881694760.zip | 785.30K |
| 2 | 零件1.DWG | 111.18K |
| 3 | 零件1.SLDPRT | 228.31K |
| 4 | 零件2.SLDPRT | 338.59K |
| 5 | 零件3.SLDPRT | 176.46K |
此图纸下载需要5金币
立即下载
发布者
138****3813
创作: 1004
粉丝: 2
加入时间：2023-08-28
模型信息
图纸格式：dwg,sldprt
文件大小：804.15KB
所需金币：5
上传时间：2024-01-31 16:02:50
是否可编辑：可修改，不包括参数
版本：SOLIDWORKS 2016
标签
定珠圈
定珠圈测量
定位
图纸简介

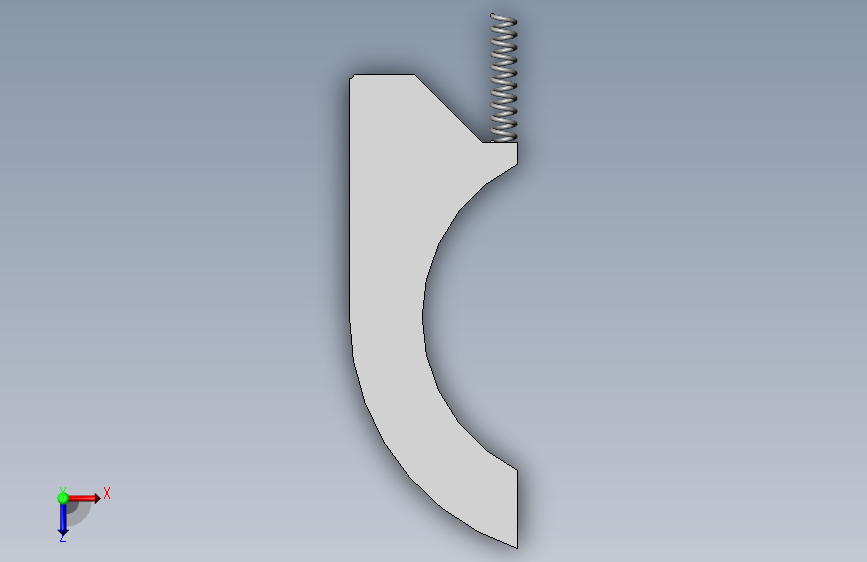

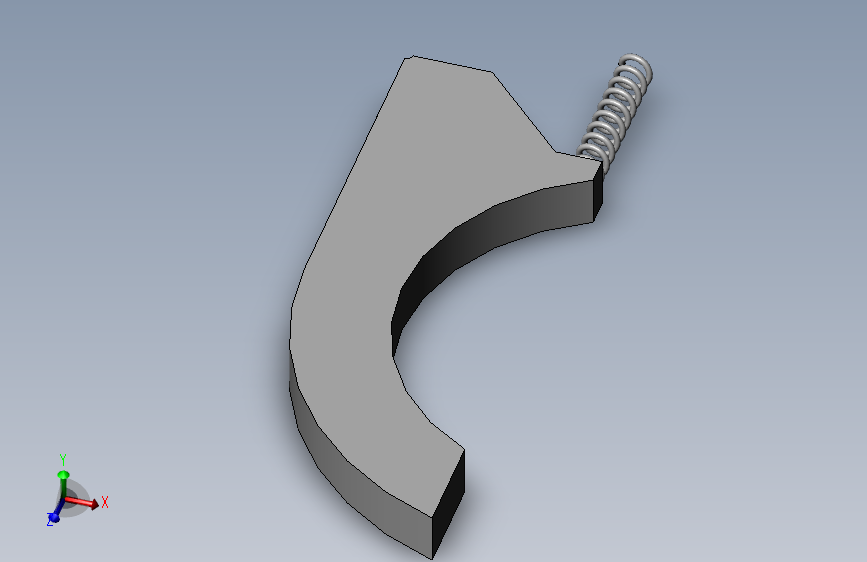

图中：1、主架；11、底架；111、底板；112、凹形架；113、紧固螺栓；12、立板；121、导向槽；122、电动推杆；2、测量台；21、活动架；211、限位架；22、台板；221、测量槽；3、定位机构；31、弧形夹板；32、拉伸弹簧。
