液压动力站设计（SW+CAD+说明书）（ID:940770）

设备部件 / 液压气动元件 / 液压动力站设计（SW+CAD+说明书）

©原创

平面图

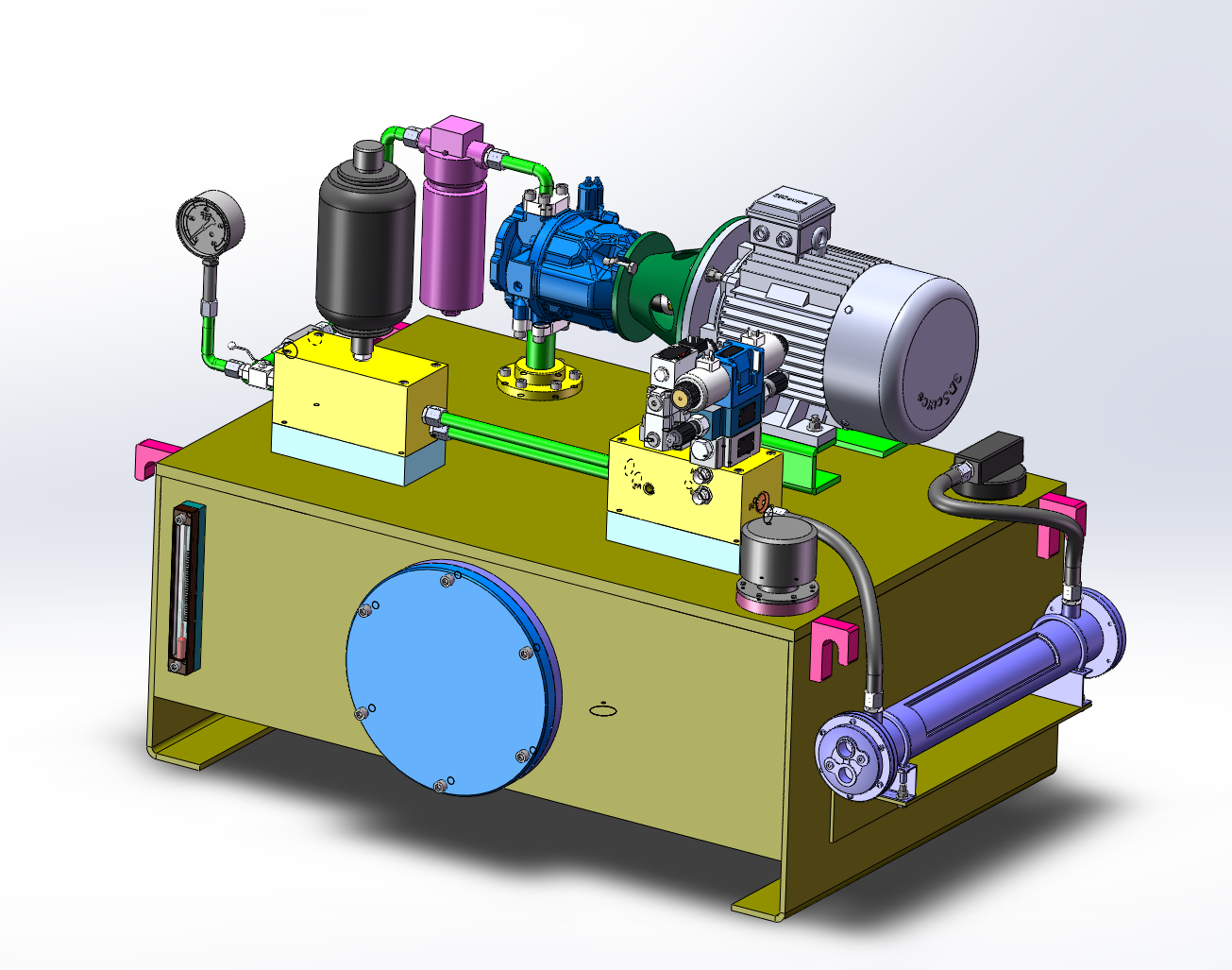

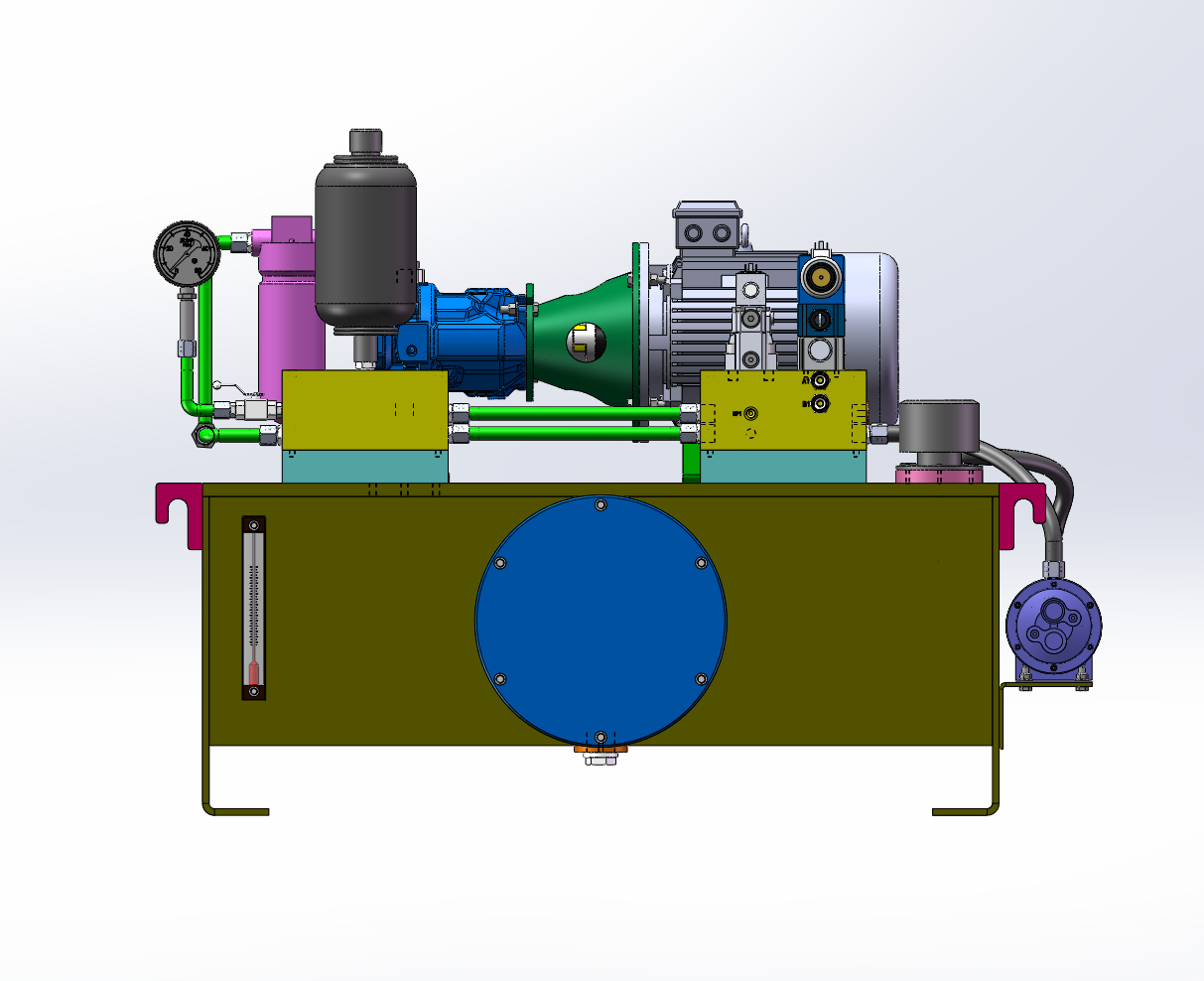

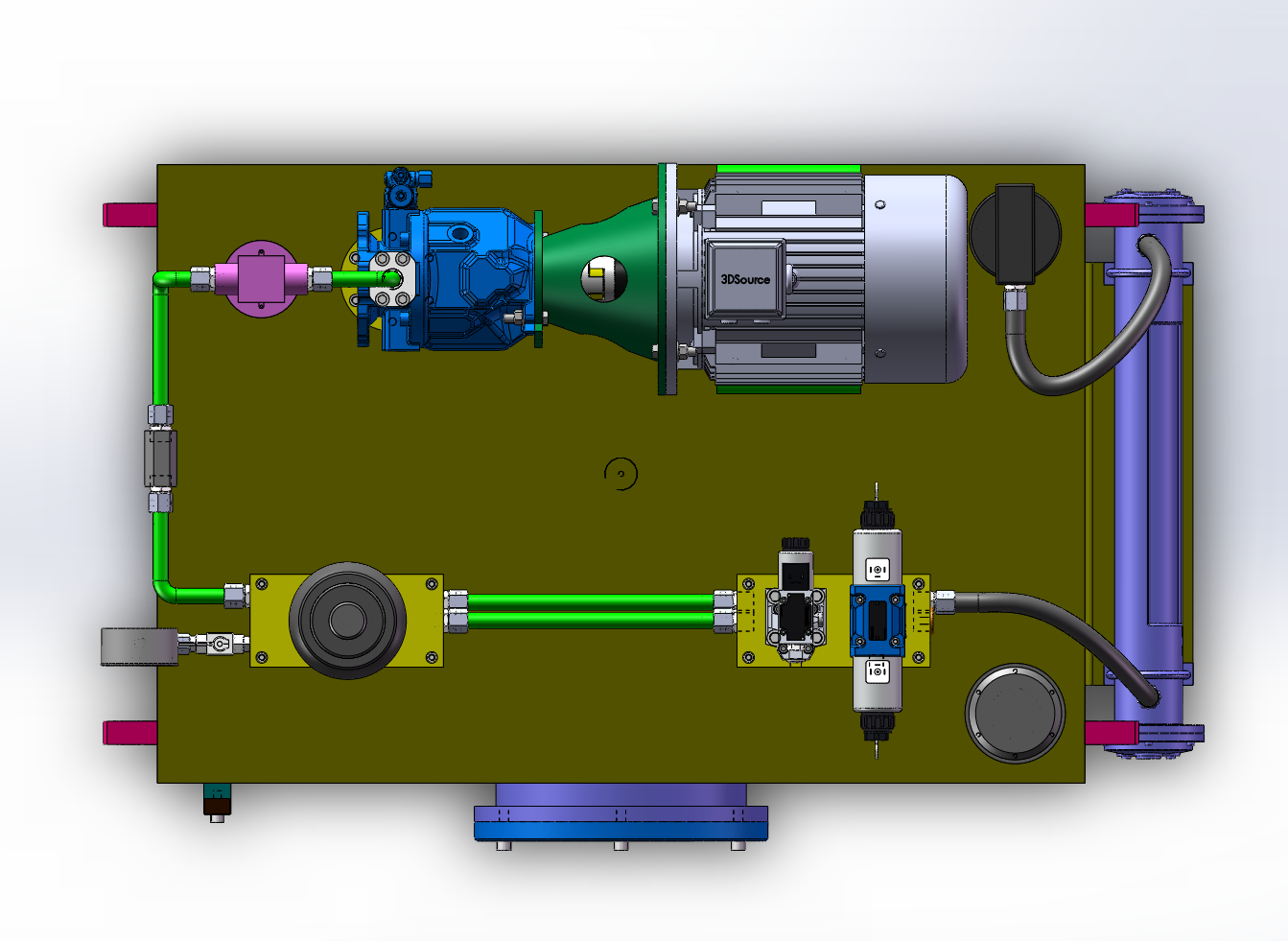

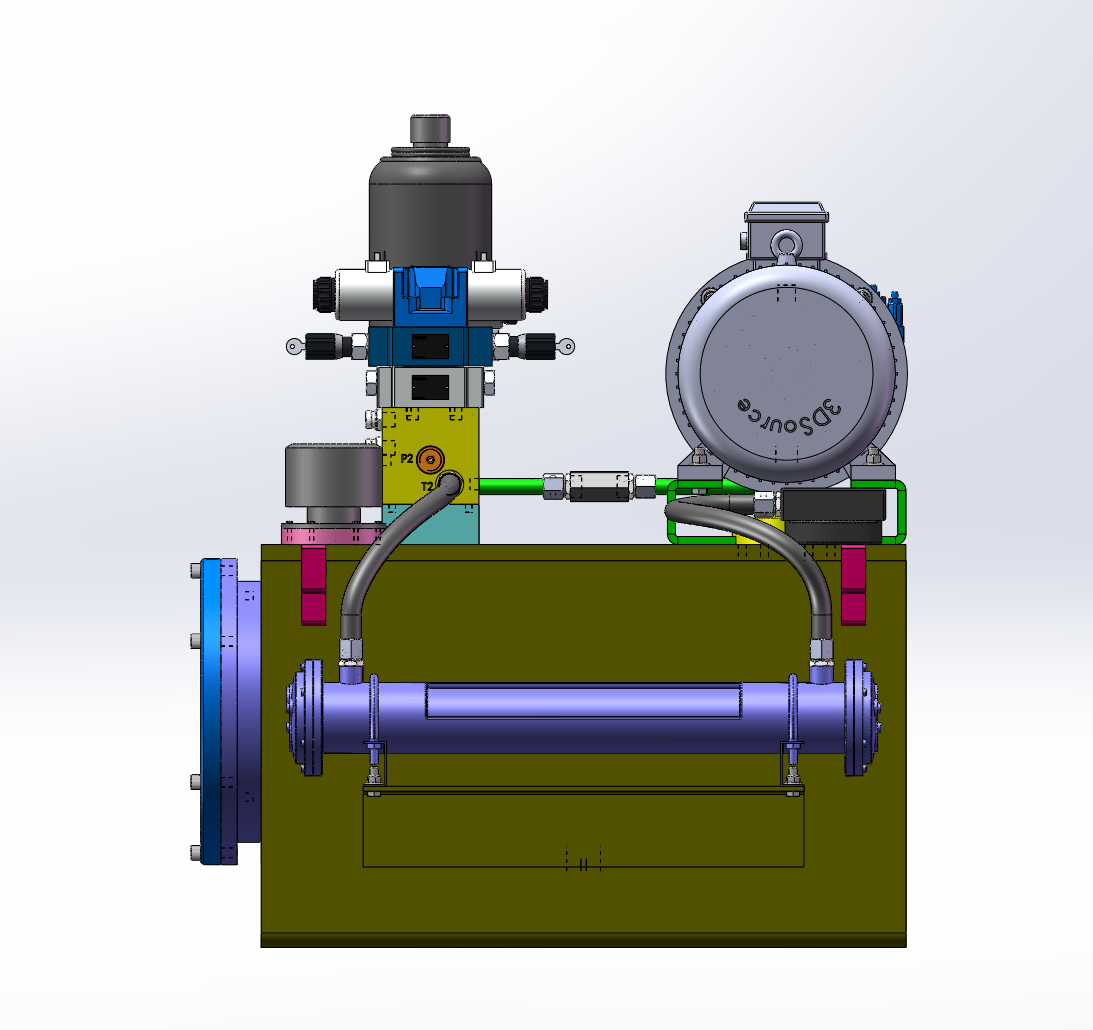

3D视图

文件列表

#	文件名称	文件大小
1	17069409281990.zip	46.29M
2	液压泵站-液压系统设计说明书.docx	3.53M

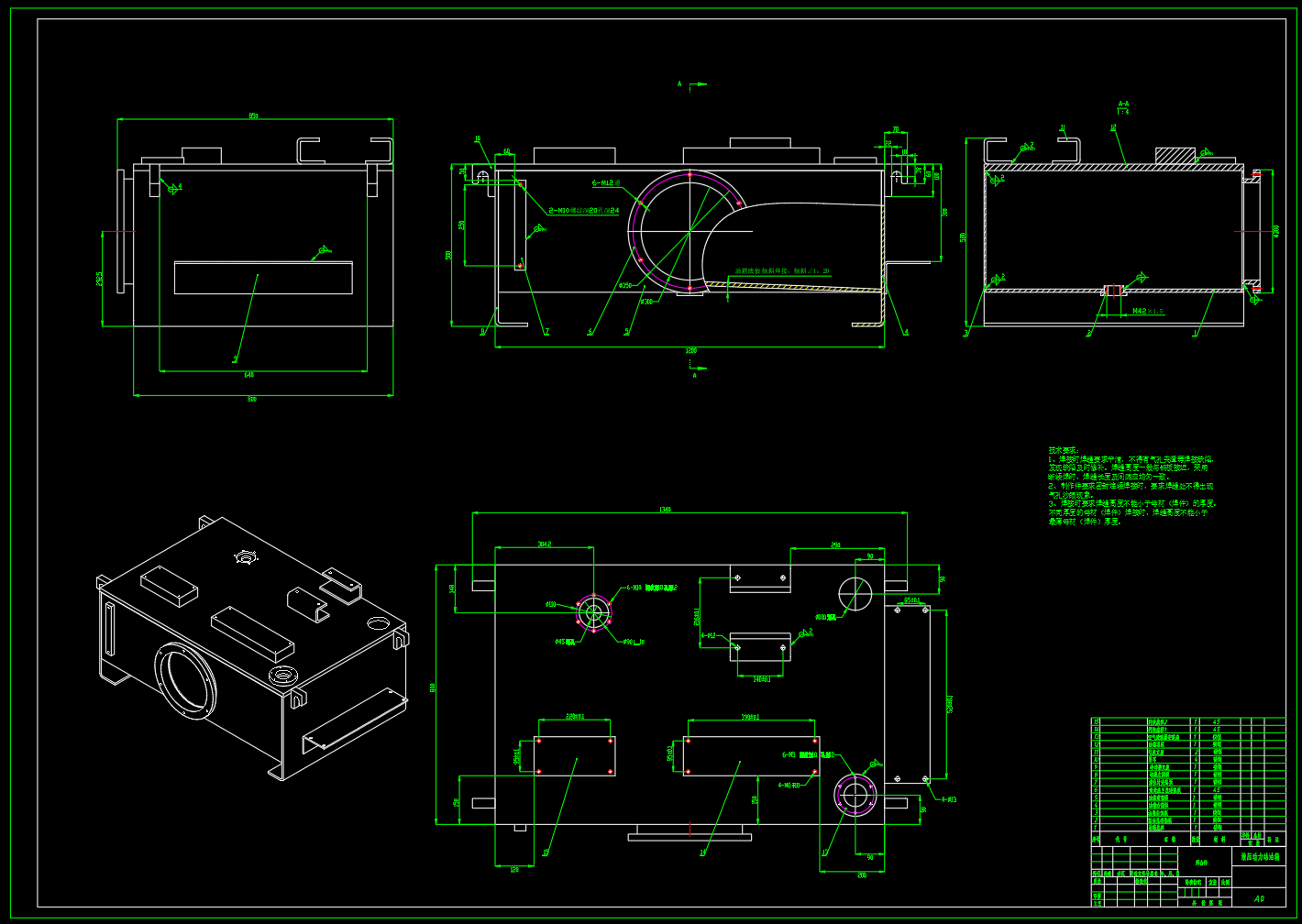

3	液压动力站-油箱-A0.dwg	320.55K

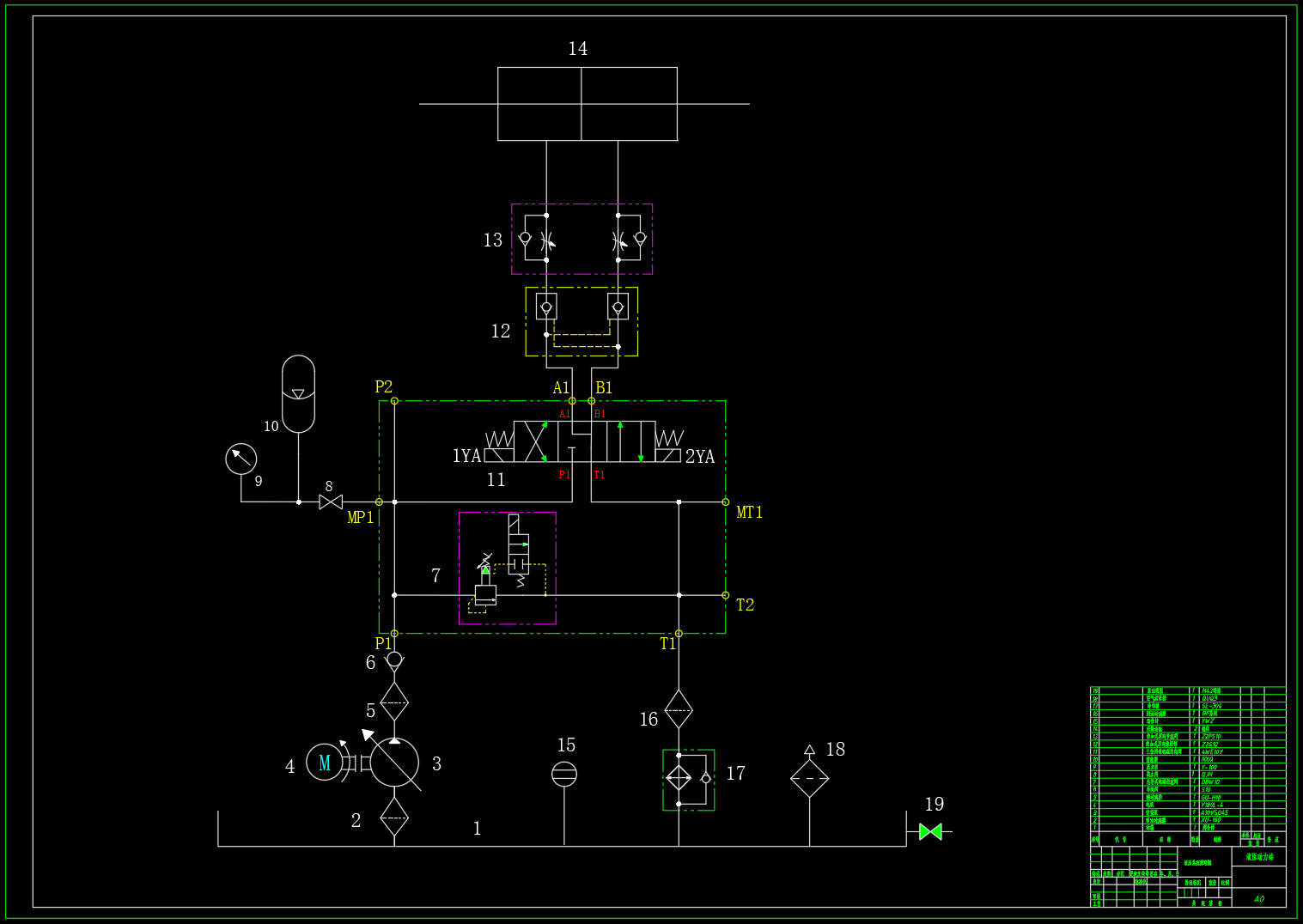

4	液压动力站-液压系统原理图-A0.dwg	150.81K
5	液压动力站-集成块-A0.dwg	193.36K
6	液压动力站泵站装配图-A0.dwg	1.92M

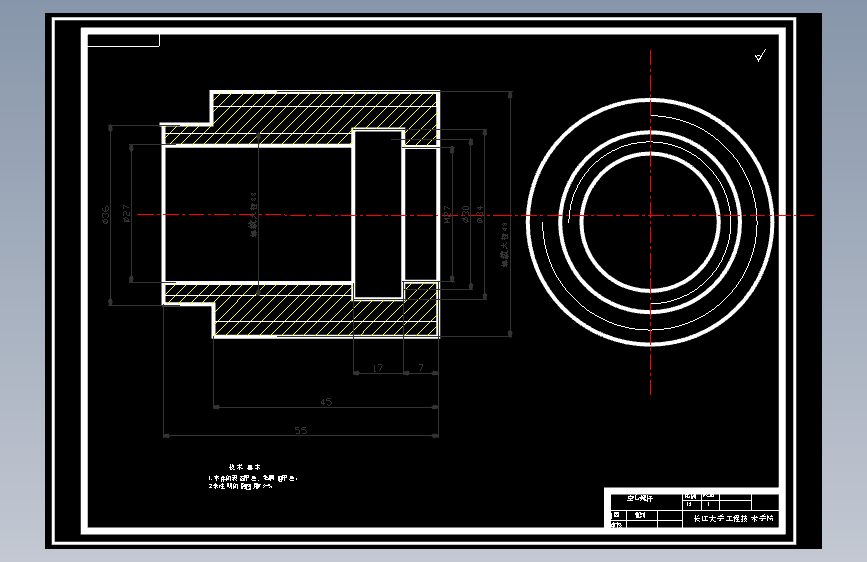

7	液压动力站钟罩-A3.DWG	60.84K
8	YY-DLZ液压动力站-泵站装配图.SLDASM	8.76M
9	YY-DLZ液压动力站-泵站装配图.SLDDRW	1.17M
10	YY-DLZGB／T5781-2000六角头螺栓全螺纹C级M10×30-00.SLDPRT	143.38K
11	YY-DLZGB／T5781-2000六角头螺栓全螺纹C级M12×45-00.SLDPRT	141.72K
12	YY-DLZGB／T5781-2000六角头螺栓全螺纹C级M12×50-00.SLDPRT	151.29K
13	YY-DLZGB／T6187-2000全金属六角法兰面锁紧螺母M10-00.SLDPRT	139.95K
14	YY-DLZGB／T6187-2000全金属六角法兰面锁紧螺母M12-00.SLDPRT	136.35K
15	YY-DLZGB／T70．1-2000内六角圆柱头螺钉M10×30-00.SLDPRT	127.11K
16	YY-DLZGB／T70．1-2000内六角圆柱头螺钉M12×40-00.SLDPRT	128.41K
17	YY-DLZGB／T70．1-2000内六角圆柱头螺钉M12×45-00.SLDPRT	126.79K
18	YY-DLZGB／T70．1-2000内六角圆柱头螺钉M6×140-00.SLDPRT	95.26K
19	YY-DLZGB／T70．1-2000内六角圆柱头螺钉M6×90-00.SLDPRT	99.22K
20	YY-DLZGB／T70．1-2000内六角圆柱头螺钉M8×80-00.SLDPRT	111.96K
21	YY-DLZ冷却器支座9.SLDPRT	108.05K
22	YY-DLZ吊耳.SLDPRT	72.42K
23	YY-DLZ回油过滤器凸台9.SLDPRT	80.48K
24	YY-DLZ放油孔焊接板9.SLDPRT	134.08K
25	YY-DLZ油箱前侧板9.SLDPRT	74.01K
26	YY-DLZ油箱右侧板9.SLDPRT	89.63K
27	YY-DLZ油箱后侧板9.SLDPRT	64.99K
28	YY-DLZ油箱左侧板9.SLDPRT	90.33K
29	YY-DLZ油箱底板9.SLDPRT	67.19K
30	YY-DLZ油箱清洗孔法兰管9.SLDPRT	118.33K
31	YY-DLZ油箱焊合9.SLDASM	230.37K
32	YY-DLZ油箱焊合9.SLDDRW	291.72K
33	YY-DLZ油箱顶板9.SLDPRT	122.24K
34	YY-DLZ温度计安装座9.SLDPRT	65.92K
35	YY-DLZ电机支座.SLDPRT	120.98K
36	YY-DLZ空气滤清器底座9.SLDPRT	102.30K
37	YY-DLZ阀块垫板2-9.SLDPRT	89.14K
38	YY-DLZ阀块垫板9.SLDPRT	89.26K
39	YY-DLZ1CM-18-22WD-00.SLDPRT	193.46K
40	YY-DLZA10VS071变量柱塞泵00.SLDPRT	4.90M
41	YY-DLZGB／T18615-2002焊接接头M22-00.SLDPRT	173.50K
42	YY-DLZGU-H40精过滤器-00.SLDPRT	136.23K
43	YY-DLZJB-ZQ-4450油塞-M42-00.SLDPRT	145.22K
44	YY-DLZLK10-65-24-38联轴器00.SLDPRT	773.54K
45	YY-DLZQUQ型液压空气滤清器QUQ3-00.SLDPRT	1.24M
46	YY-DLZS10单向阀00.SLDPRT	117.25K
47	YY-DLZSL-304旋流式油冷却器-00.SLDPRT	1.14M
48	YY-DLZY200L-4电机.SLDPRT	1.03M
49	YY-DLZ出油管法兰板00.SLDPRT	130.73K
50	YY-DLZ吸油管密封固定组件1-00.SLDPRT	117.28K
51	YY-DLZ吸油管法兰板00.SLDPRT	135.52K
52	YY-DLZ回油过滤器-00.SLDPRT	157.78K
53	YY-DLZ油管1-00.SLDPRT	84.08K
54	YY-DLZ油管2-00.SLDPRT	112.51K
55	YY-DLZ油管3-00.SLDPRT	77.12K
56	YY-DLZ油箱盖00.SLDPRT	119.17K
57	YY-DLZ液位计00.SLDPRT	374.12K
58	YY-DLZ软管1-00.SLDPRT	147.30K
59	YY-DLZ软管2-00.SLDPRT	179.75K
60	YY-DLZ钟罩00.SLDDRW	170.80K
61	YY-DLZ钟罩00.SLDPRT	232.36K
62	YY-DLZ1CM-18-18WD旋入直通接头00.SLDPRT	272.37K
63	YY-DLZ1DM-22-27WD00.SLDPRT	219.47K
64	YY-DLZDBW10先导式溢流阀00.SLDPRT	2.15M
65	YY-DLZGB／T18615-2002焊接接头M18-00.SLDPRT	175.30K
66	YY-DLZQJH型高压球芯截止阀-M18-00.SLDPRT	220.38K
67	YY-DLZY-100压力表-00.SLDPRT	708.55K
68	YY-DLZ国标囊式蓄能器螺纹连接NXQ-A-1-L-Φ114-00.SLDPRT	163.78K
69	YY-DLZ油管200.SLDPRT	145.44K
70	YY-DLZ阀块00.SLDPRT	123.25K
71	YY-DLZ集成块2-00.SLDASM	494.81K
72	YY-DLZ4MN-27WD胶垫内六角堵头永华.SLDPRT	213.83K
73	YY-DLZ4WE10Y.SLDPRT	1.50M
74	YY-DLZDBW10先导式溢流阀9.SLDPRT	2.15M
75	YY-DLZGB／T70．1-2000内六角圆柱头螺钉M14×40.SLDPRT	128.78K
76	YY-DLZGB／T70．1-2000内六角圆柱头螺钉M6×140.SLDPRT	99.24K
77	YY-DLZGB／T70．1-2000内六角圆柱头螺钉M6×40.SLDPRT	118.71K
78	YY-DLZZ2FS10叠加式双向节流阀.SLDPRT	1.26M
79	YY-DLZZ2S10叠加式双向液压锁.SLDPRT	1.14M
80	YY-DLZ阀块1.SLDDRW	587.85K
81	YY-DLZ阀块1.SLDPRT	712.45K
82	YY-DLZ集成块2.SLDASM	2.93M
83	1.png	42.61K
84	10.png	73.89K
85	11.png	124.11K
86	2.png	147.15K
87	3.png	160.14K
88	4.png	162.39K
89	5.png	169.91K
90	6.png	147.26K
91	7.png	164.75K
92	8.png	212.73K
93	9.png	156.24K
