HSG工程油缸设计及工艺分析（ID:941503）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17069746083692.zip | 6.61M |
| 2 | （论文）HSG型工程液压缸的设计及其工艺分析.docx | 495.72K |
| 3 | HSG-00油缸装配.DWG | 237.13K |
| 4 | HSG-01-02缸筒固定底座.DWG | 59.42K |
| 5 | HSG-01缸筒焊合.DWG | 174.66K |
| 6 | HSG-03油缸活塞.DWG | 53.02K |
| 7 | HSG-06活塞垫片.DWG | 29.67K |
| 8 | HSG-07油缸活塞杆.DWG | 43.19K |
| 9 | HSG-08油缸导向套.DWG | 55.98K |
| 10 | HSG-10油缸左端盖.DWG | 47.88K |
| 11 | HSG-11缸杆耳环.DWG | 50.97K |
| 12 | GB／T70．1-2000-0内六角圆柱头螺钉M5×35HSG.SLDPRT | 113.54K |
| 13 | GE-ESGE30ES关节轴承HSG.SLDPRT | 160.17K |
| 14 | HSG-01-01油缸缸筒.SLDPRT | 155.50K |
| 15 | HSG-01-02缸筒固定底座.SLDDRW | 167.51K |
| 16 | HSG-01-02缸筒固定底座.SLDPRT | 252.92K |
| 17 | HSG-01缸筒焊合.SLDASM | 204.80K |
| 18 | HSG-01缸筒焊合.SLDDRW | 218.73K |
| 19 | HSG-02油缸左端盖.SLDDRW | 137.25K |
| 20 | HSG-02油缸左端盖.SLDPRT | 176.78K |
| 21 | HSG-03油缸导向套.SLDDRW | 156.05K |
| 22 | HSG-03油缸导向套.SLDPRT | 278.25K |
| 23 | HSG-04油缸活塞.SLDDRW | 162.78K |
| 24 | HSG-04油缸活塞.SLDPRT | 408.61K |
| 25 | HSG-05油缸缸杆.SLDDRW | 147.36K |
| 26 | HSG-05油缸缸杆.SLDPRT | 85.06K |
| 27 | HSG-06活塞垫片.SLDDRW | 118.58K |
| 28 | HSG-06活塞垫片.SLDPRT | 79.38K |
| 29 | HSG-07缸杆耳环.SLDDRW | 158.59K |
| 30 | HSG-07缸杆耳环.SLDPRT | 287.24K |
| 31 | HSG密封件1-1.SLDPRT | 136.60K |
| 32 | HSG密封件2-1.SLDPRT | 140.13K |
| 33 | HSG密封件3-1.SLDPRT | 143.76K |
| 34 | HSG支撑环-1.SLDPRT | 140.39K |
| 35 | HSG油缸装配.SLDASM | 1.11M |
| 36 | HSG油缸装配.SLDDRW | 424.84K |
| 37 | HSG油缸装配111.SLDDRW | 99.86K |
| 38 | JBT7919．3-1999-1锁紧螺母M24HSG.SLDPRT | 150.63K |
| 39 | JBT7919．3-1999锁紧螺母M33HSG.SLDPRT | 151.46K |
此图纸下载需要500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 529
粉丝: 42
加入时间：2023-10-23
模型信息
图纸格式：dwg,sldprt,slddrw,sldasm
文件大小：6.77M
所需金币：500
上传时间：2024-02-03 23:37:07
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签

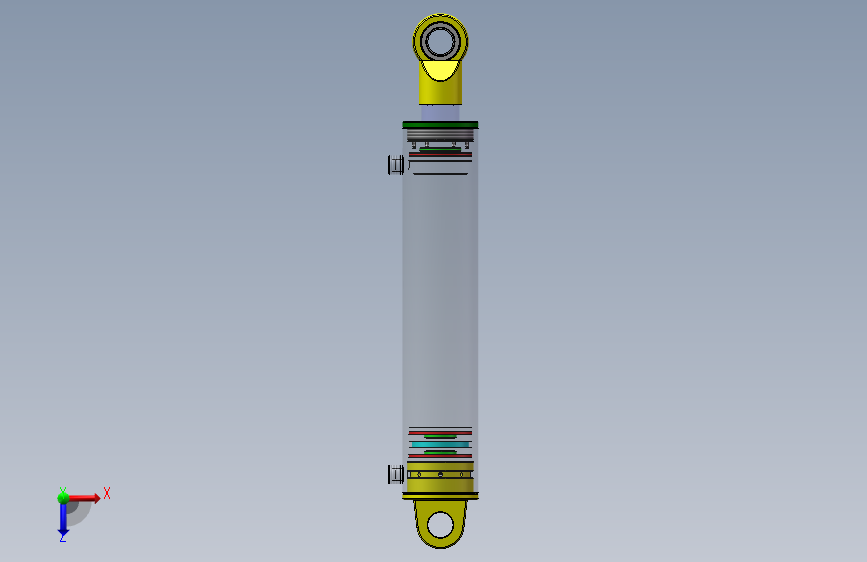

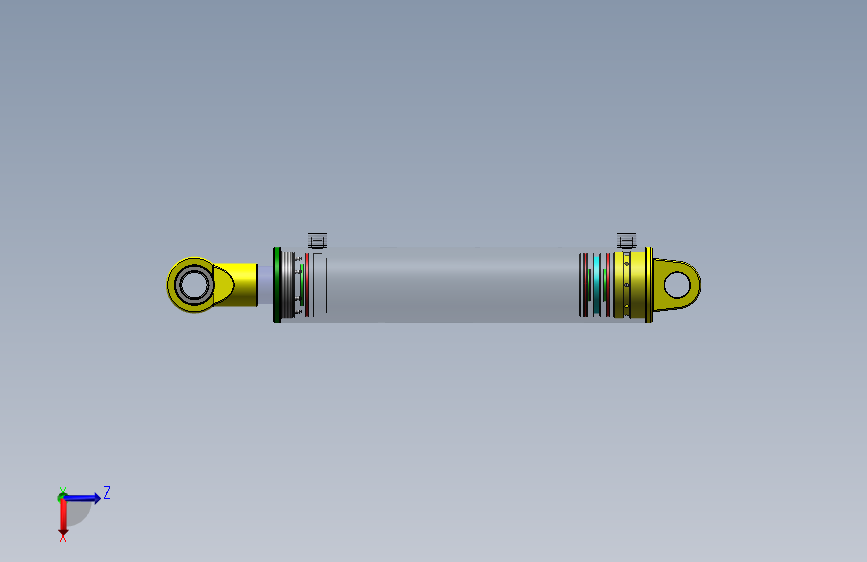

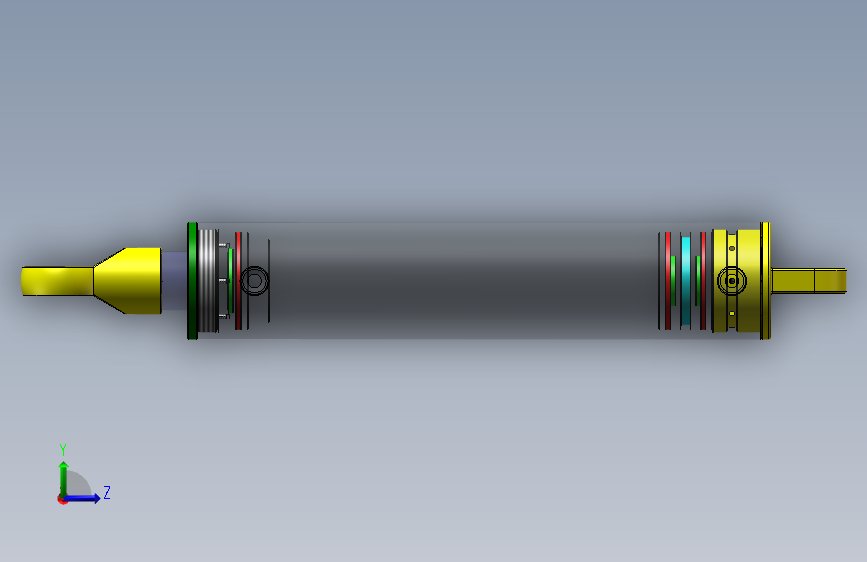

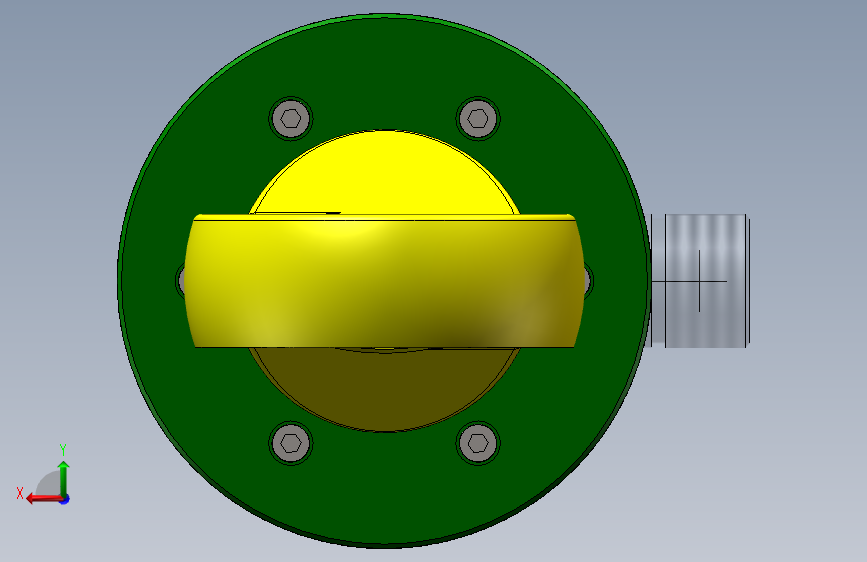

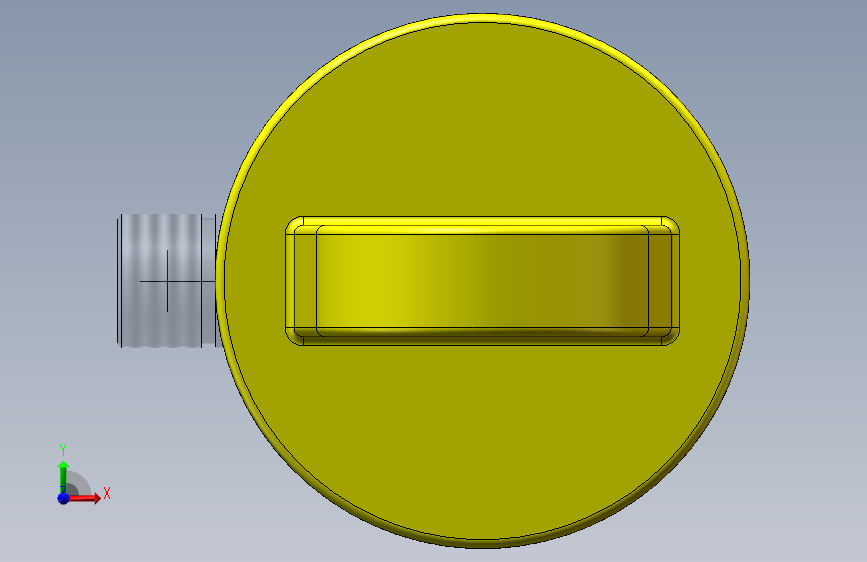

HSG工程油缸设计及工艺分析
图纸简介
参数如下：工作最大负载F：97000N（查阅标准。推力范围：70360N-101790N），油缸公称压力P：16MPa，缸筒内径D：90mm，缸筒外径D1：106mm，缸杆直径d：63mm，油缸行程L：400mm。
