盾构机输送液压系统设计（SW+CAD+说明书）（ID:941538）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17069827566796.zip | 41.79M |
| 2 | （论文）盾构机输送液压系统设计.doc | 1.44M |
| 3 | DGJ-00盾构机输送液压泵站装配图.DWG | 1.44M |
| 4 | DGJ-01油箱焊合.DWG | 142.59K |
| 5 | DGJ-06-01阀块.DWG | 184.38K |
| 6 | 盾构机输送系统原理图-A0.dwg | 208.25K |
| 7 | DGJ-00盾构机输送液压泵站装配图.SLDASM | 8.73M |
| 8 | DGJ-00盾构机输送液压泵站装配图.SLDDRW | 1.09M |
| 9 | 1CM-14-18WD旋入直通接头永华-9.SLDPRT | 271.89K |
| 10 | 1CM-18-22WD-09.SLDPRT | 192.81K |
| 11 | 1DM-22-27WD公制螺纹胶垫密封柱端0-9.SLDPRT | 220.02K |
| 12 | A10VS045变量柱塞泵9.SLDPRT | 5.07M |
| 13 | A4VSG40.SLDPRT | 2.70M |
| 14 | CC-22三通接头-9.SLDPRT | 225.62K |
| 15 | GB／T18615-2002焊接接头M18-09.SLDPRT | 174.33K |
| 16 | GB／T18615-2002焊接接头M22-9.SLDPRT | 163.12K |
| 17 | GU-H40精过滤器-9.SLDPRT | 135.84K |
| 18 | HM20-2X-400温度传感器-9.SLDPRT | 133.83K |
| 19 | JB-ZQ-4450油塞-M42-9.SLDPRT | 145.50K |
| 20 | LK10-65-24-38联轴器9.SLDPRT | 471.95K |
| 21 | QJH型高压球芯截止阀-M18-9.SLDPRT | 225.30K |
| 22 | QUQ型液压空气滤清器QUQ3-9.SLDPRT | 1.21M |
| 23 | SL-304旋流式油冷却器-9.SLDPRT | 920.53K |
| 24 | Y200L-4电机9.SLDPRT | 1.01M |
| 25 | 出油管法兰板9.SLDPRT | 130.79K |
| 26 | 吸油密封组件-09.SLDPRT | 102.39K |
| 27 | 吸油管法兰板9.SLDPRT | 133.70K |
| 28 | 吸油过滤器XU-160-9.SLDPRT | 237.03K |
| 29 | 回油密封组件-09.SLDPRT | 102.20K |
| 30 | 国标囊式蓄能器螺纹连接NXQ-A-1-L-Φ114-9.SLDPRT | 152.50K |
| 31 | 油管1-9.SLDPRT | 75.06K |
| 32 | 油管2-9.SLDPRT | 116.07K |
| 33 | 油管3-9.SLDPRT | 93.10K |
| 34 | 油管4-9.SLDPRT | 83.38K |
| 35 | 油管5-9.SLDPRT | 124.66K |
| 36 | 油管6-9.SLDPRT | 101.26K |
| 37 | 油管7-9.SLDPRT | 133.43K |
| 38 | 油管8-9.SLDPRT | 104.96K |
| 39 | 油管9-9.SLDPRT | 83.24K |
| 40 | 油箱盖9.SLDPRT | 126.30K |
| 41 | 液位计-9.SLDPRT | 375.57K |
| 42 | 电机减震垫9.SLDPRT | 81.89K |
| 43 | 钟罩9.SLDPRT | 228.18K |
| 44 | GB／T5780-2000六角头螺栓C级M12×50-9.SLDPRT | 142.25K |
| 45 | GB／T5780-2000六角头螺栓C级M12×60-9.SLDPRT | 140.14K |
| 46 | GB／T6187-2000全金属六角法兰面锁紧螺母M12-9.SLDPRT | 116.27K |
| 47 | GB／T70．1-2000内六角圆柱头螺钉M10×30-9.SLDPRT | 111.94K |
| 48 | GB／T70．1-2000内六角圆柱头螺钉M12×40-9.SLDPRT | 113.82K |
| 49 | GB／T70．1-2000内六角圆柱头螺钉M12×45-9.SLDPRT | 111.17K |
| 50 | GB／T70．1-2000内六角圆柱头螺钉M14×40-9.SLDPRT | 114.89K |
| 51 | GB／T70．1-2000内六角圆柱头螺钉M6×140-9.SLDPRT | 95.77K |
| 52 | GB／T70．1-2000内六角圆柱头螺钉M6×40-9.SLDPRT | 108.50K |
| 53 | GB／T70．1-2000内六角圆柱头螺钉M8×120-9.SLDPRT | 99.08K |
| 54 | GB／T70．1-2000内六角圆柱头螺钉M8×25-9.SLDPRT | 112.48K |
| 55 | 冷却器支座9.SLDPRT | 116.01K |
| 56 | 吊耳9.SLDPRT | 73.88K |
| 57 | 回油过滤器凸台9.SLDPRT | 80.48K |
| 58 | 放油孔焊接板9.SLDPRT | 98.74K |
| 59 | 油箱前侧板9.SLDPRT | 75.57K |
| 60 | 油箱加强板9.SLDPRT | 63.61K |
| 61 | 油箱右侧板9.SLDPRT | 101.40K |
| 62 | 油箱后侧板9.SLDPRT | 66.33K |
| 63 | 油箱左侧板9.SLDPRT | 102.28K |
| 64 | 油箱底板9.SLDPRT | 68.07K |
| 65 | 油箱清洗孔法兰管9.SLDPRT | 123.88K |
| 66 | 油箱焊合9.SLDASM | 244.75K |
| 67 | 油箱焊合9.SLDDRW | 291.59K |
| 68 | 油箱隔板9.SLDPRT | 66.08K |
| 69 | 油箱顶板9.SLDPRT | 140.83K |
| 70 | 温度计安装座9.SLDPRT | 66.18K |
| 71 | 电机支座9.SLDPRT | 125.82K |
| 72 | 空气滤清器底座9.SLDPRT | 102.50K |
| 73 | 裙边9.SLDPRT | 69.90K |
| 74 | 阀块垫板2-9.SLDPRT | 88.63K |
| 75 | 阀块垫板9.SLDPRT | 89.24K |
| 76 | 4MN-27WD胶垫内六角堵头永华9.SLDPRT | 213.61K |
| 77 | 4WR10J-9.SLDPRT | 1.50M |
| 78 | DBW10先导式溢流阀9.SLDPRT | 2.15M |
| 79 | Z2FS10叠加式双向节流阀9.SLDPRT | 1.26M |
| 80 | Z2S10叠加式双向液压锁9.SLDPRT | 1.14M |
| 81 | 阀块1-9.SLDDRW | 677.77K |
| 82 | 阀块1-9.SLDPRT | 1.08M |
| 83 | 集成块1-9.SLDASM | 3.14M |
此图纸下载需要1500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 673
粉丝: 64
加入时间：2023-10-23
模型信息
图纸格式：dwg,sldasm,slddrw,sldprt
文件大小：42.8M
所需金币：1500
上传时间：2024-02-04 01:53:59
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
盾构机输送液压系统设计
图纸简介

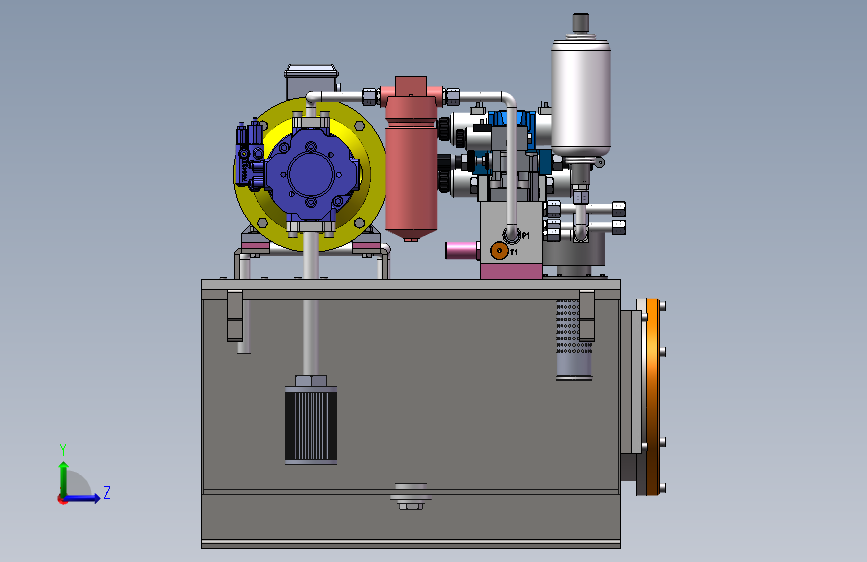

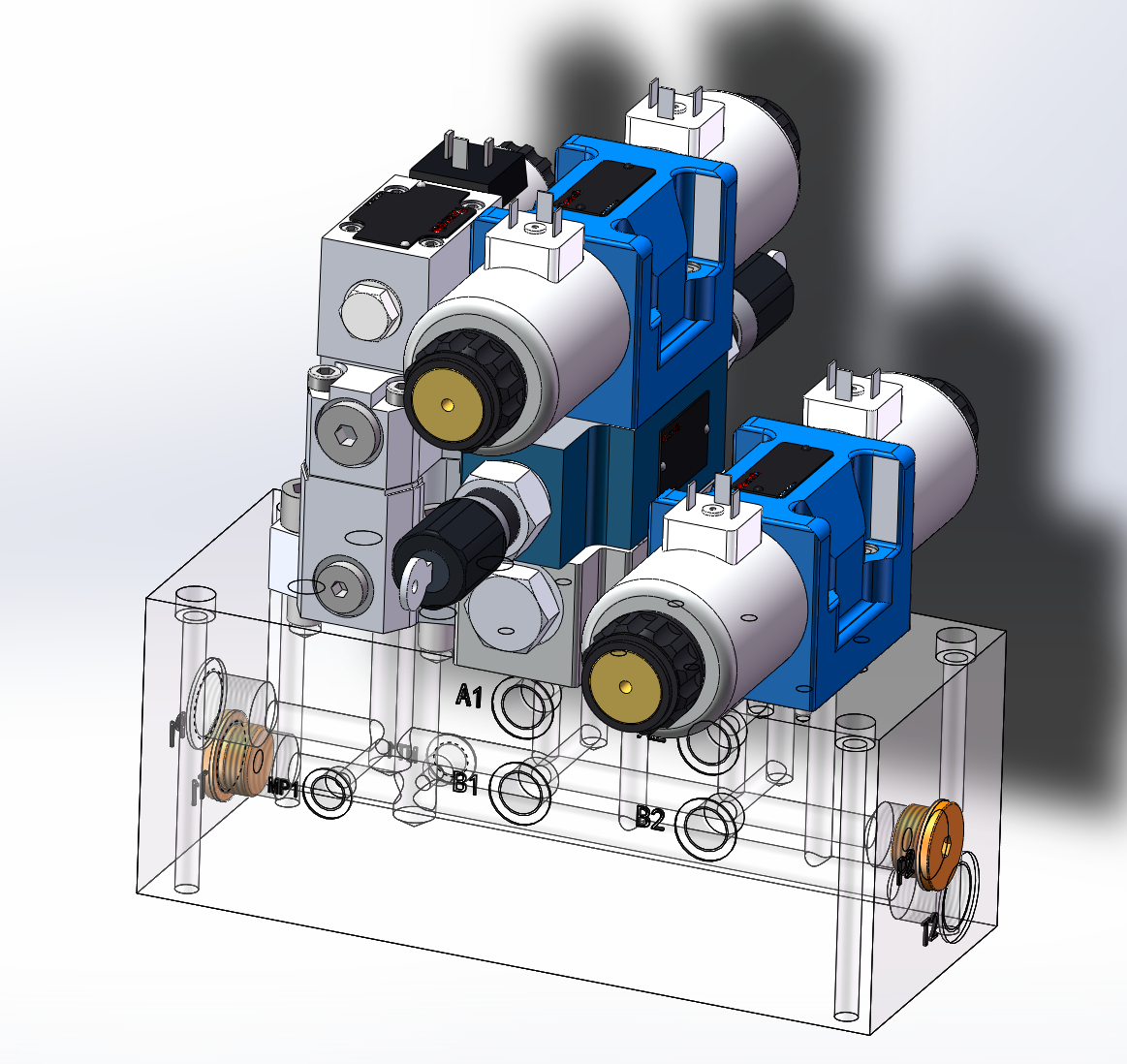

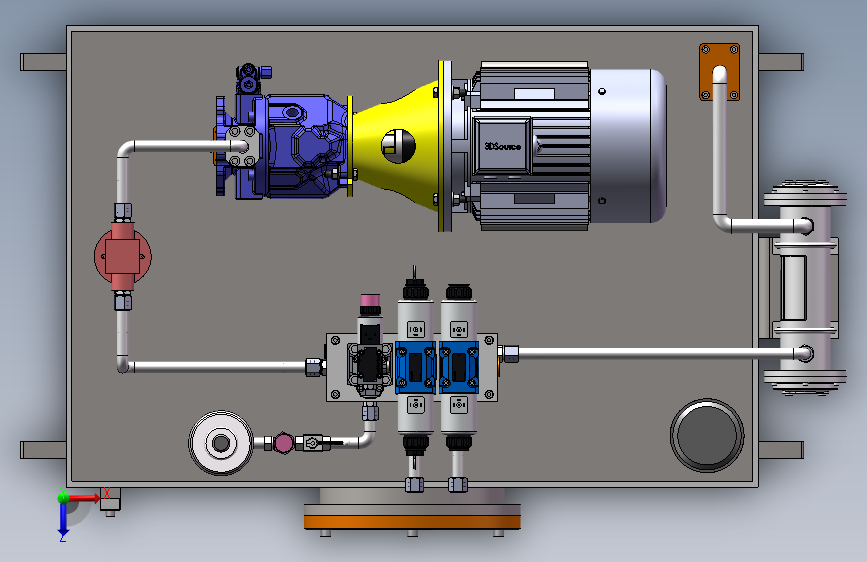

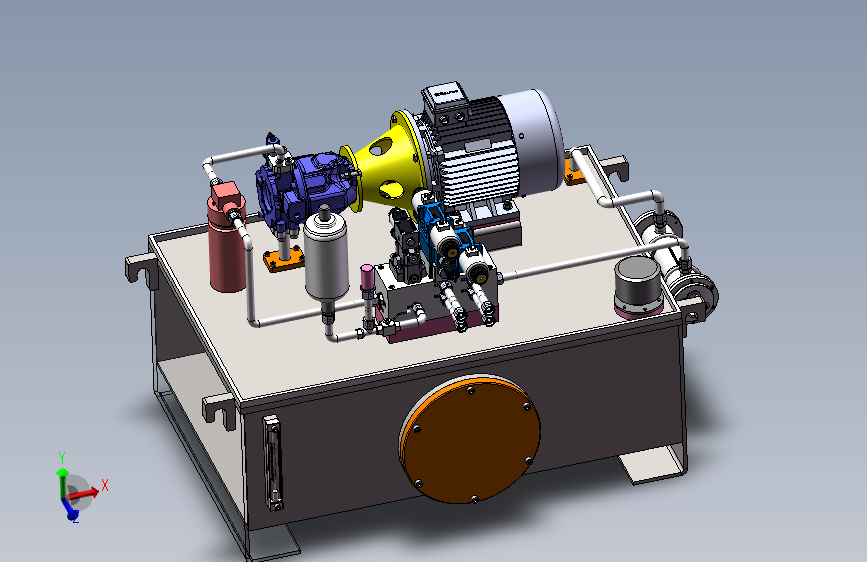

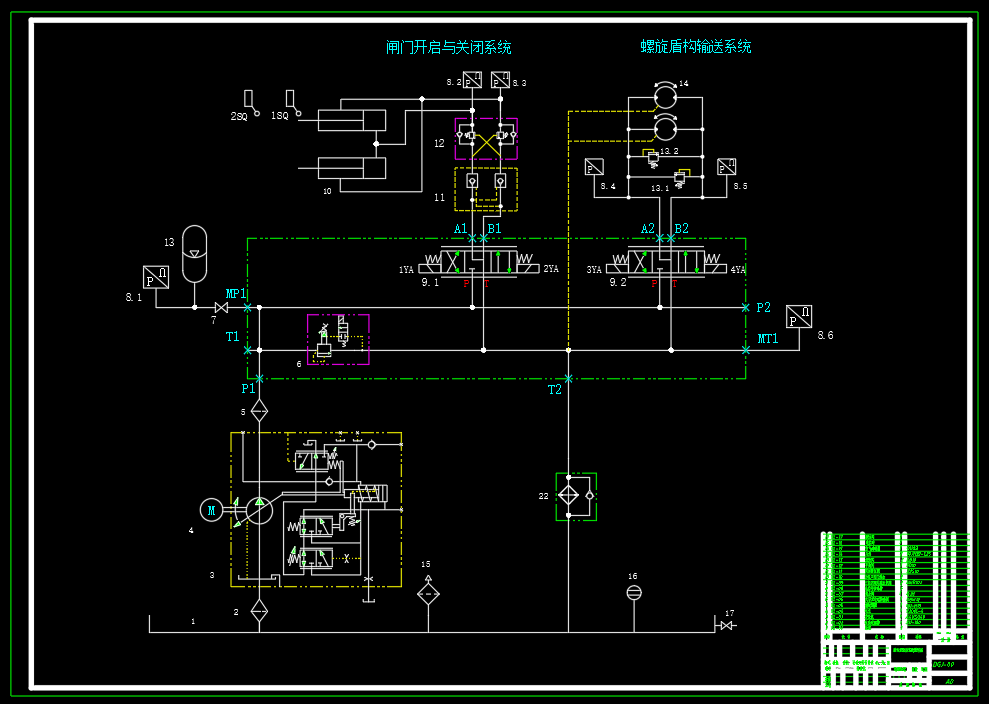

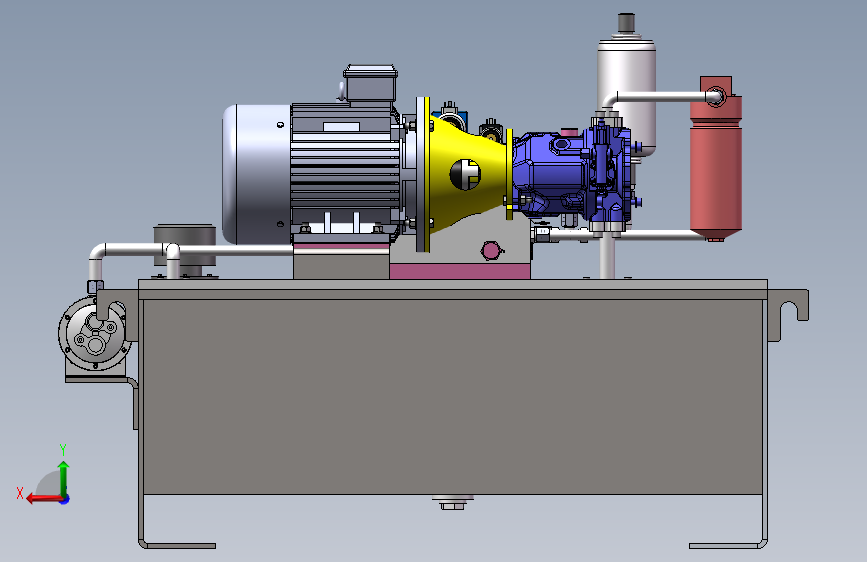

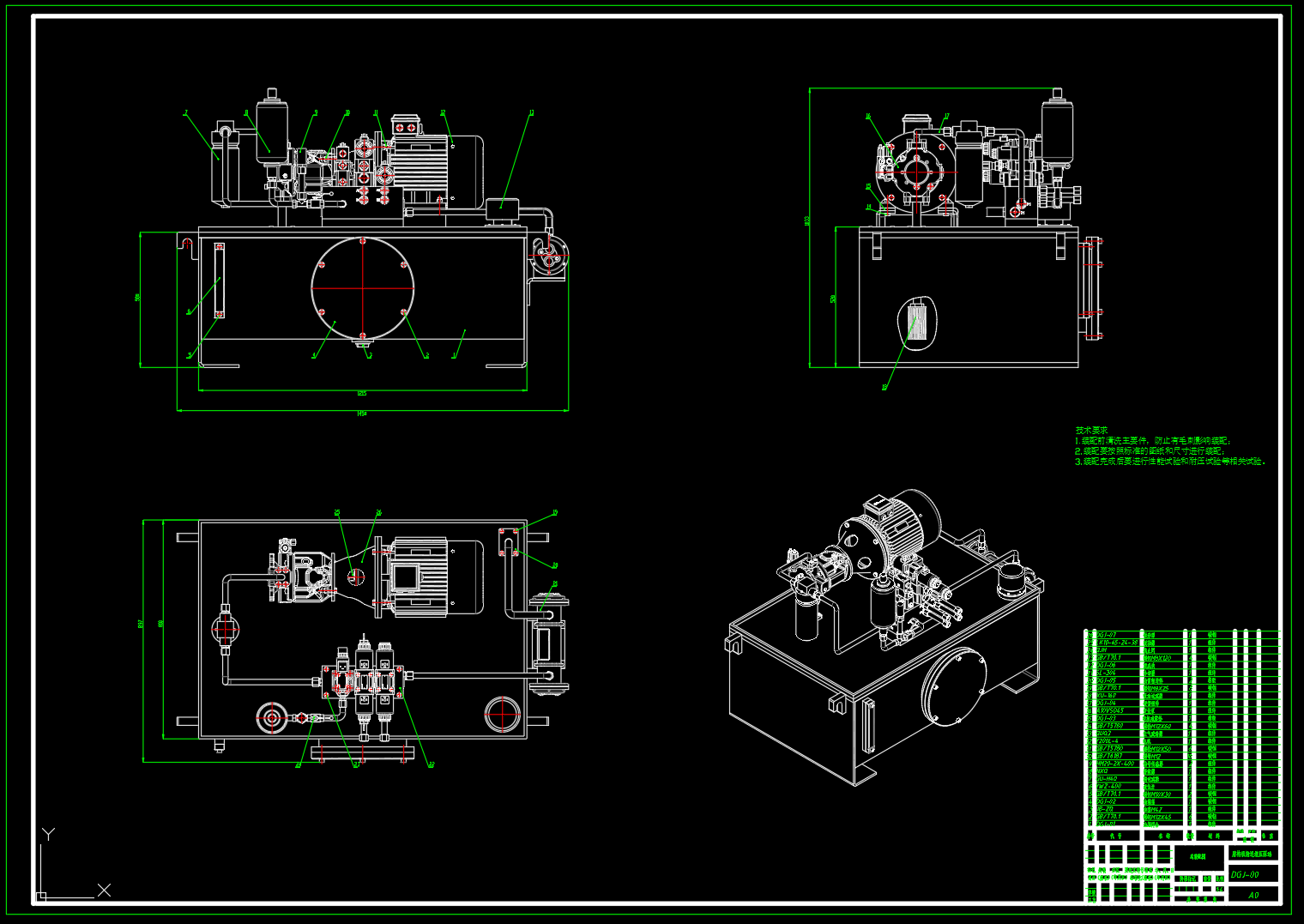

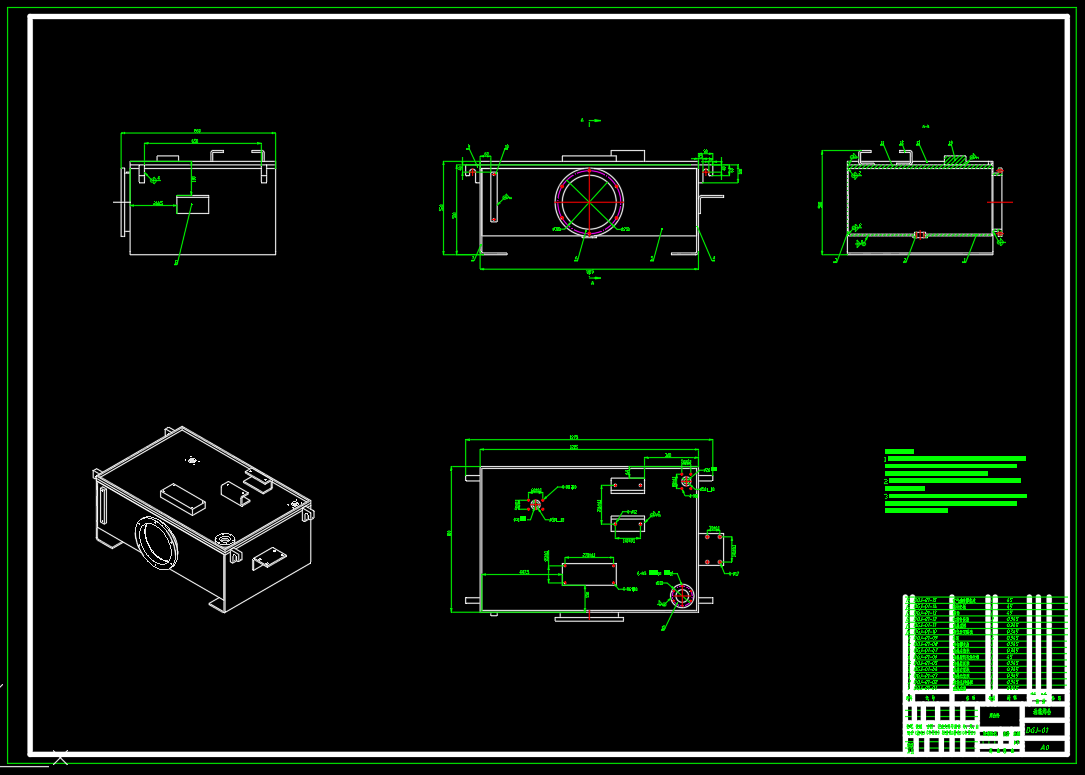

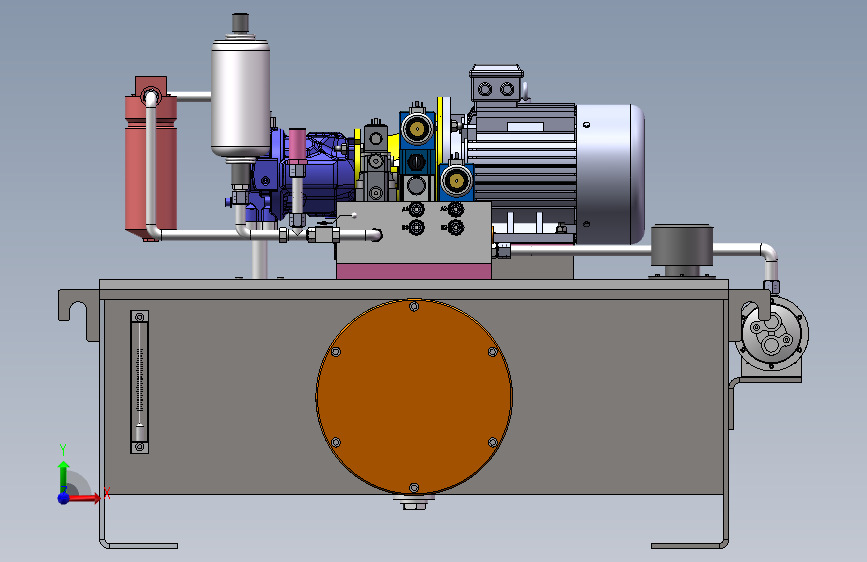

包含二维CAD（液压系统原理图，泵站装配图，油箱焊合图，阀块零件图），包含全部三维SW2018所有零部件以及装配。整个输送液压系统回路由一个变量泵提供动力油源，由两个液压子系统组成整个液压系统。其中两个子系统分别为：闸门开启与关闭系统、螺旋盾构输送系统，其中阀门开启与关闭系统中又包含两个子动作：阀门的开启和阀门的关闭。
