70m自升式海上平台液压升降系统设计（SW+CAD+说明书）（ID:941539）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17069829378761.zip | 55.38M |
| 2 | （论文）70m自升式海上平台升降液压系统设计.doc | 1.53M |
| 3 | 70m自升式海上平台液压升降系统原理图-A0.dwg | 189.82K |
| 4 | SJT-0070m自升式海上平台液压升降系统泵站装配图.DWG | 3.00M |
| 5 | SJT-02油箱焊合.DWG | 300.25K |
| 6 | SJT-05-01阀块.DWG | 213.44K |
| 7 | 阀块.DWG | 159.80K |
| 8 | 集成块.DWG | 774.63K |
| 9 | SJT-0070m自升式海上平台液压升降系统泵站装配图.SLDASM | 11.36M |
| 10 | SJT-0070m自升式海上平台液压升降系统泵站装配图.SLDDRW | 1.89M |
| 11 | 1CM-33-42WD公制螺纹胶垫密封柱端12.SLDPRT | 254.28K |
| 12 | 1CM-36-42WD公制螺纹胶垫密封柱端（旋入直通接头）12.SLDPRT | 249.63K |
| 13 | 1DM-22-27WD公制螺纹胶垫密封柱端0-12.SLDPRT | 212.58K |
| 14 | A11VLO130LRDS-12.SLDPRT | 2.32M |
| 15 | A11VLO60LRDS-12.SLDPRT | 1.70M |
| 16 | CC-22三通接头-12.SLDPRT | 203.40K |
| 17 | CC-42三通接头-12.SLDPRT | 214.93K |
| 18 | GB／T18615-2002焊接接头M22-12.SLDPRT | 157.67K |
| 19 | HM20-2X-400温度传感器-12.SLDPRT | 129.04K |
| 20 | JB-ZQ-4450油塞-M42-12.SLDPRT | 139.71K |
| 21 | LK-10-105-40-55-12.SLDPRT | 762.67K |
| 22 | LK10系列LK10-105-50-60-12.SLDPRT | 757.10K |
| 23 | M42焊接接头永华-12.SLDPRT | 189.82K |
| 24 | QJH型高压球芯截止阀-M27-12.SLDPRT | 178.72K |
| 25 | QUQ型液压空气滤清器QUQ3-12.SLDPRT | 1.18M |
| 26 | SL-421冷却器-12.SLDPRT | 1.14M |
| 27 | XU-400吸油过滤器-12.SLDPRT | 232.79K |
| 28 | Y280M-4辅电机12.SLDPRT | 1.09M |
| 29 | Y315L2-4主电机12.SLDPRT | 1.15M |
| 30 | 主电机减震垫-12.SLDPRT | 78.98K |
| 31 | 主电机支座1-12.SLDPRT | 126.83K |
| 32 | 吸油密封组件1-12.SLDPRT | 98.99K |
| 33 | 吸油密封组件2-12.SLDPRT | 99.28K |
| 34 | 回油密封组件12.SLDPRT | 99.77K |
| 35 | 国标囊式蓄能器螺纹连接NXQ-A-1-L-Φ114-12.SLDPRT | 159.34K |
| 36 | 大电机钟形罩-12.SLDPRT | 254.45K |
| 37 | 小电机钟形罩-12.SLDPRT | 261.14K |
| 38 | 底座-12.SLDPRT | 62.81K |
| 39 | 油箱盖-12.SLDPRT | 118.82K |
| 40 | 液位计-12.SLDPRT | 399.46K |
| 41 | 电机支座2-12.SLDPRT | 121.45K |
| 42 | 管1-12.SLDPRT | 138.27K |
| 43 | 管10-12.SLDPRT | 131.46K |
| 44 | 管11-12.SLDPRT | 77.36K |
| 45 | 管12-12.SLDPRT | 77.54K |
| 46 | 管13-12.SLDPRT | 75.45K |
| 47 | 管14-12.SLDPRT | 71.17K |
| 48 | 管15-12.SLDPRT | 95.26K |
| 49 | 管16-12.SLDPRT | 91.99K |
| 50 | 管17-12.SLDPRT | 106.34K |
| 51 | 管2-12.SLDPRT | 134.21K |
| 52 | 管3-12.SLDPRT | 134.91K |
| 53 | 管4-12.SLDPRT | 75.07K |
| 54 | 管5-12.SLDPRT | 77.88K |
| 55 | 管6-12.SLDPRT | 68.69K |
| 56 | 管7-12.SLDPRT | 81.90K |
| 57 | 管8-12.SLDPRT | 132.58K |
| 58 | 管9-12.SLDPRT | 74.41K |
| 59 | 精过滤器-12.SLDPRT | 133.69K |
| 60 | 辅电机减震垫-12.SLDPRT | 76.97K |
| 61 | GB／T5780-2000六角头螺栓C级M16×50-12.SLDPRT | 152.53K |
| 62 | GB／T5780-2000六角头螺栓C级M20×90-12.SLDPRT | 151.31K |
| 63 | GB／T5780-2000六角头螺栓C级M24×140-12.SLDPRT | 147.65K |
| 64 | GB／T6182-20002型非金属嵌件六角锁紧螺母M24-12.SLDPRT | 134.76K |
| 65 | GB／T6187-2000全金属六角法兰面锁紧螺母M16-12.SLDPRT | 132.73K |
| 66 | GB／T6187-2000全金属六角法兰面锁紧螺母M20-12.SLDPRT | 132.62K |
| 67 | GB／T70．1-2000内六角圆柱头螺钉M10×40-12.SLDPRT | 112.24K |
| 68 | GB／T70．1-2000内六角圆柱头螺钉M12×110-12.SLDPRT | 96.66K |
| 69 | GB／T70．1-2000内六角圆柱头螺钉M12×30-12.SLDPRT | 126.40K |
| 70 | GB／T70．1-2000内六角圆柱头螺钉M14×40-12.SLDPRT | 129.12K |
| 71 | GB／T70．1-2000内六角圆柱头螺钉M14×50-12.SLDPRT | 120.96K |
| 72 | GB／T70．1-2000内六角圆柱头螺钉M16×180-12.SLDPRT | 105.15K |
| 73 | GB／T70．1-2000内六角圆柱头螺钉M16×50-12.SLDPRT | 121.49K |
| 74 | GB／T70．1-2000内六角圆柱头螺钉M20×65-12.SLDPRT | 124.82K |
| 75 | GB／T70．1-2000内六角圆柱头螺钉M6×40-12.SLDPRT | 119.02K |
| 76 | GB／T70．1-2000内六角圆柱头螺钉M8×120-12.SLDPRT | 96.71K |
| 77 | GB／T70．1-2000内六角圆柱头螺钉M8×35-12.SLDPRT | 110.00K |
| 78 | 冷却器支座-12.SLDPRT | 116.25K |
| 79 | 吊耳-12.SLDPRT | 74.45K |
| 80 | 放油孔焊接板-12.SLDPRT | 99.34K |
| 81 | 油箱前侧板-12.SLDPRT | 83.81K |
| 82 | 油箱加强板-12.SLDPRT | 63.61K |
| 83 | 油箱右侧板-12.SLDPRT | 85.44K |
| 84 | 油箱后侧板-12.SLDPRT | 66.21K |
| 85 | 油箱左侧板-12.SLDPRT | 85.51K |
| 86 | 油箱底板-12.SLDPRT | 69.80K |
| 87 | 油箱清洗孔法兰管-12.SLDPRT | 123.16K |
| 88 | 油箱焊合-12.SLDASM | 250.99K |
| 89 | 油箱焊合-12.SLDDRW | 349.36K |
| 90 | 油箱隔板-12.SLDPRT | 66.21K |
| 91 | 油箱顶板-12.SLDPRT | 179.49K |
| 92 | 液位计安装座-12.SLDPRT | 63.66K |
| 93 | 空气滤清器底座-12.SLDPRT | 105.61K |
| 94 | 裙边-12.SLDPRT | 68.12K |
| 95 | 阀块垫板-12.SLDPRT | 92.38K |
| 96 | 阀块垫板2-12.SLDPRT | 91.45K |
| 97 | 4WE10D-12.SLDPRT | 1.29M |
| 98 | 4WE10J-12.SLDPRT | 1.42M |
| 99 | DBW10B1先导式溢流阀12.SLDPRT | 1.98M |
| 100 | 阀块1-12.SLDDRW | 640.98K |
| 101 | 阀块1-12.SLDPRT | 718.41K |
| 102 | 阀块改1.DWG | 576.28K |
| 103 | 集成块1-12.SLDASM | 2.40M |
| 104 | 集成块1-12.SLDDRW | 534.94K |
| 105 | 4MN-27WD胶垫内六角堵头永华12.SLDPRT | 213.94K |
| 106 | 4WSE3EM25-2X-300电液伺服换向阀-5.SLDPRT | 3.47M |
| 107 | DBW20先导式溢流阀-5.SLDPRT | 1.96M |
| 108 | 阀块2-12.SLDPRT | 560.87K |
| 109 | 集成块2-12.SLDASM | 3.17M |
| 110 | 3FJL-B100-320分流集流器12.SLDASM | 172.02K |
| 111 | 端盖12.SLDPRT | 90.90K |
| 112 | 调节杆12.SLDPRT | 126.52K |
| 113 | 阀体12.SLDPRT | 93.94K |
此图纸下载需要1750金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 673
粉丝: 64
加入时间：2023-10-23
模型信息
图纸格式：dwg,sldasm,slddrw,sldprt
文件大小：56.71M
所需金币：1750
上传时间：2024-02-04 01:57:23
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
70m自升式海上平台液压升降系统设计
图纸简介

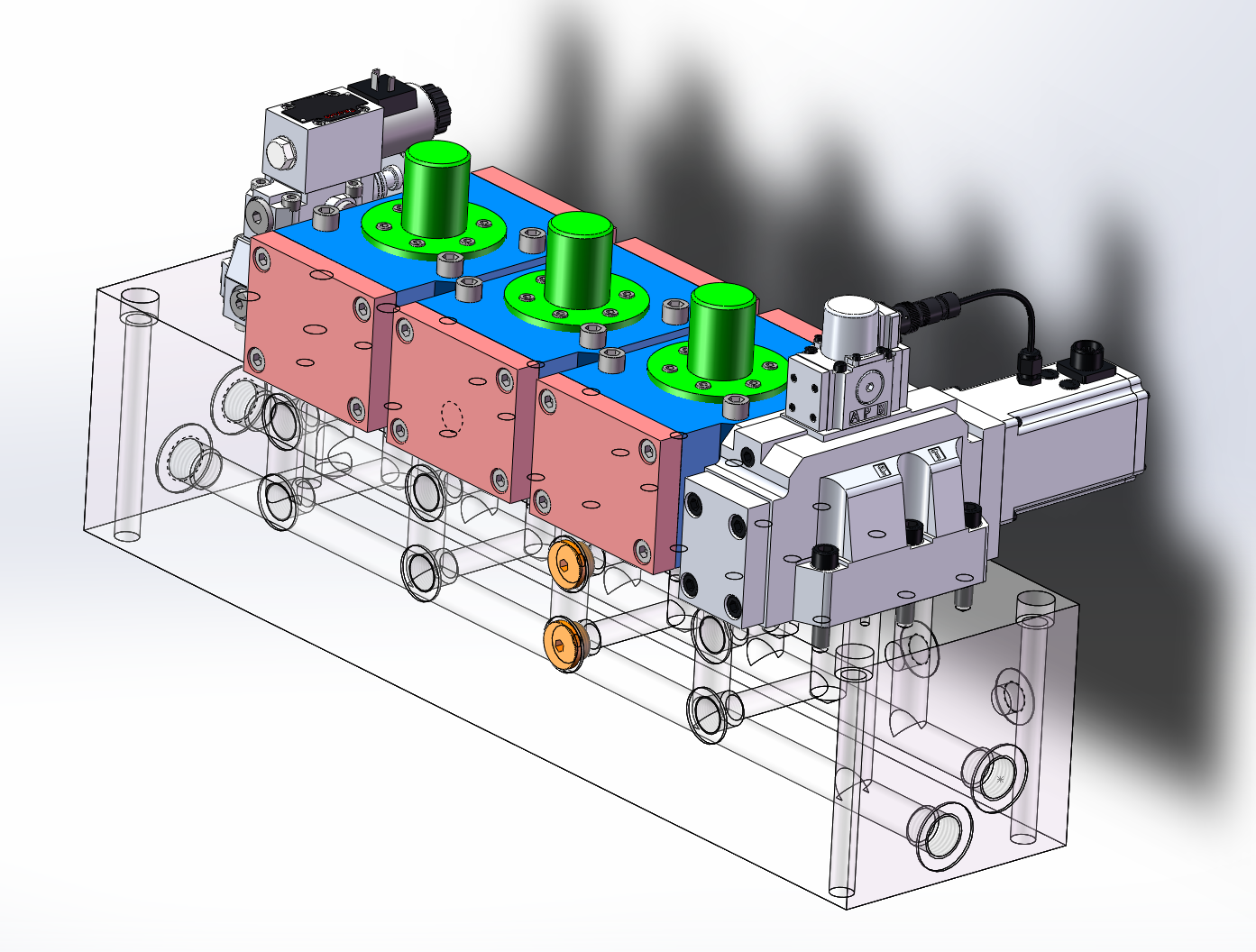

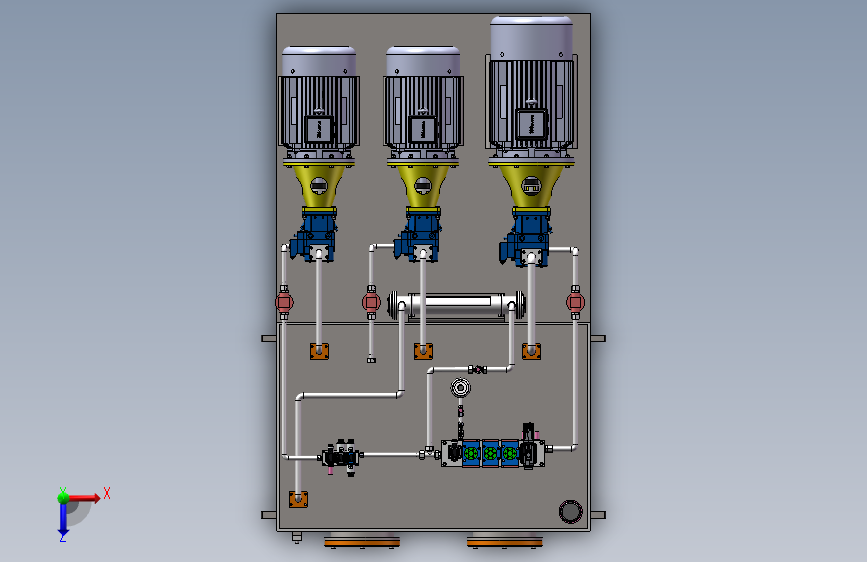

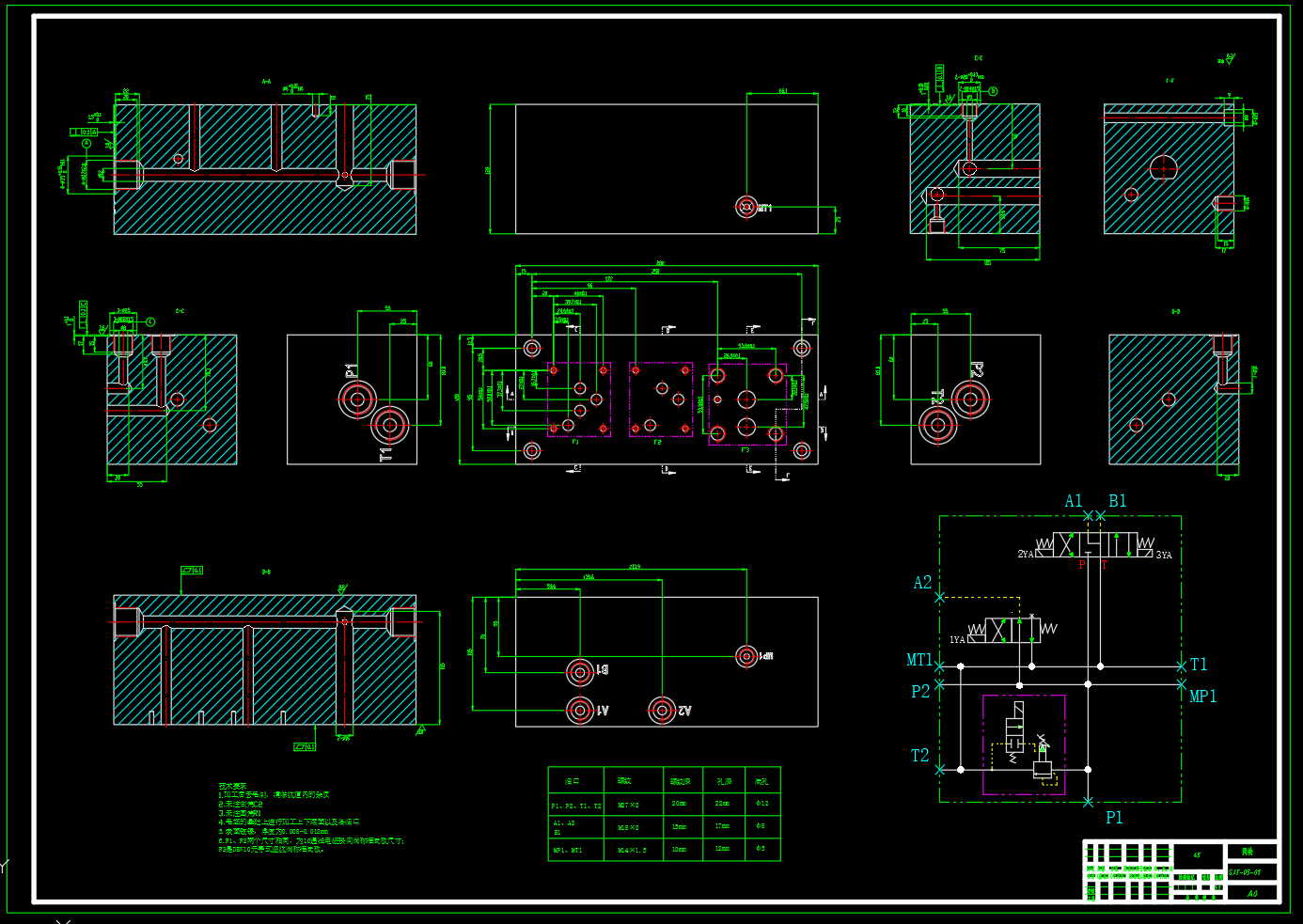

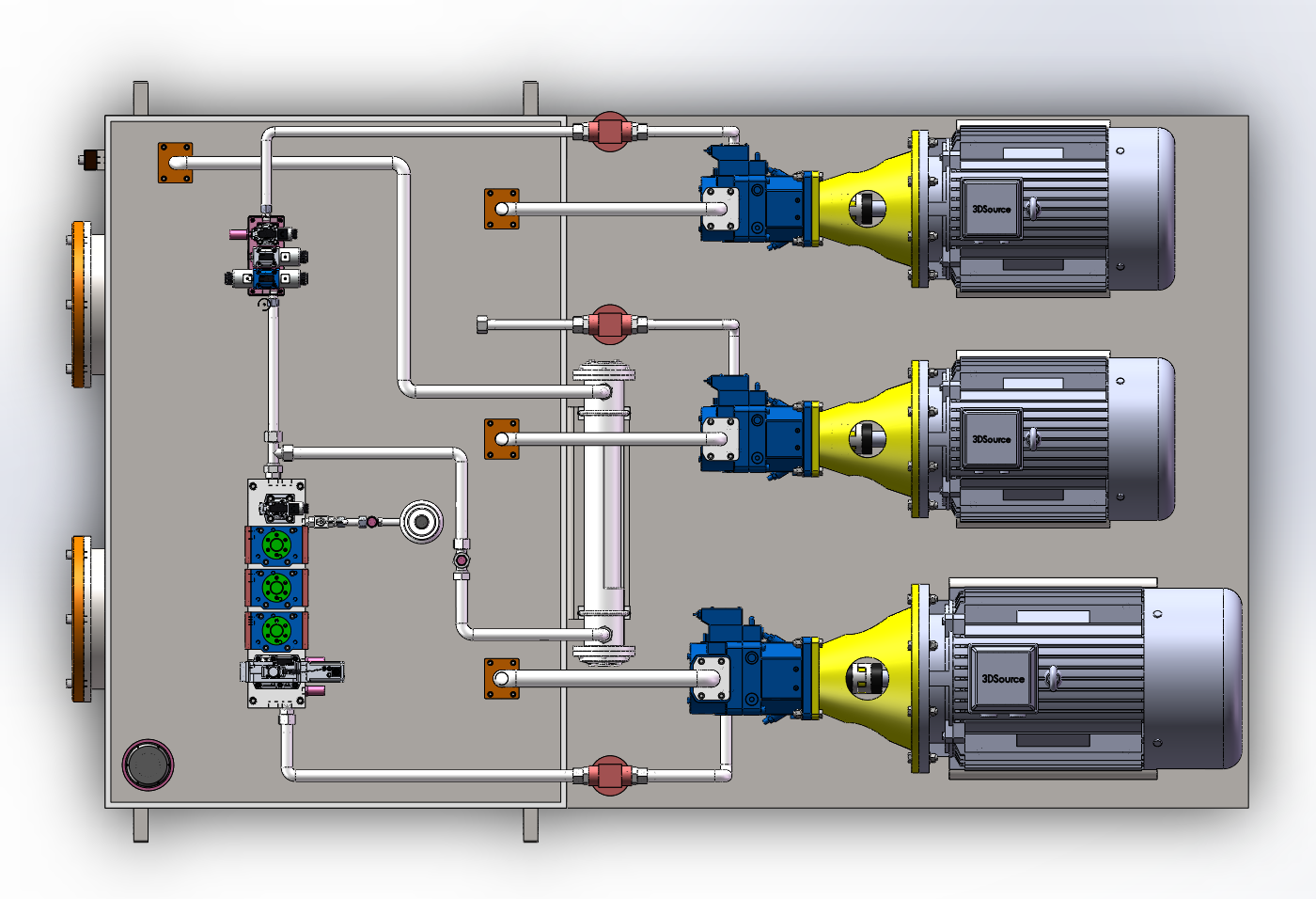

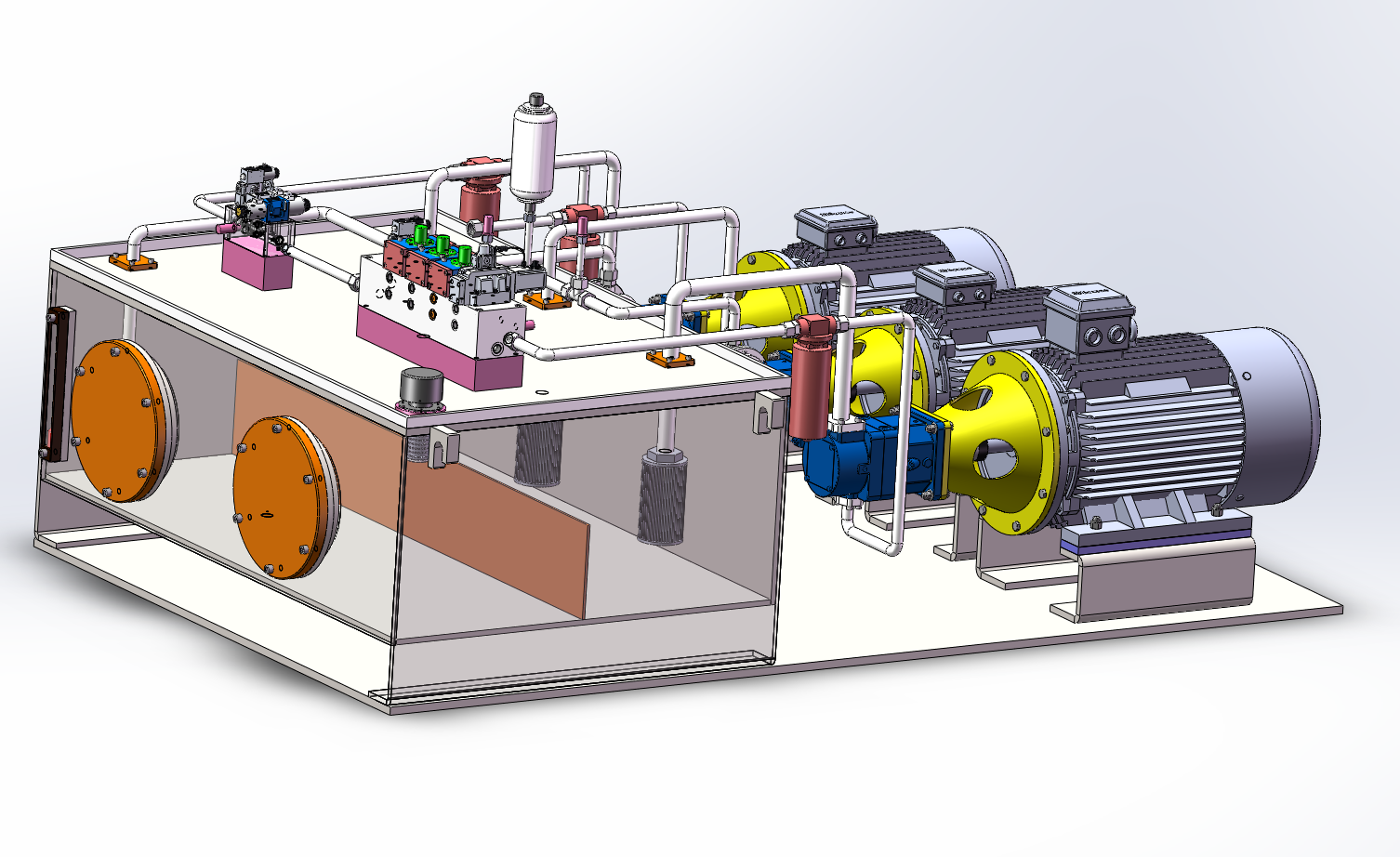

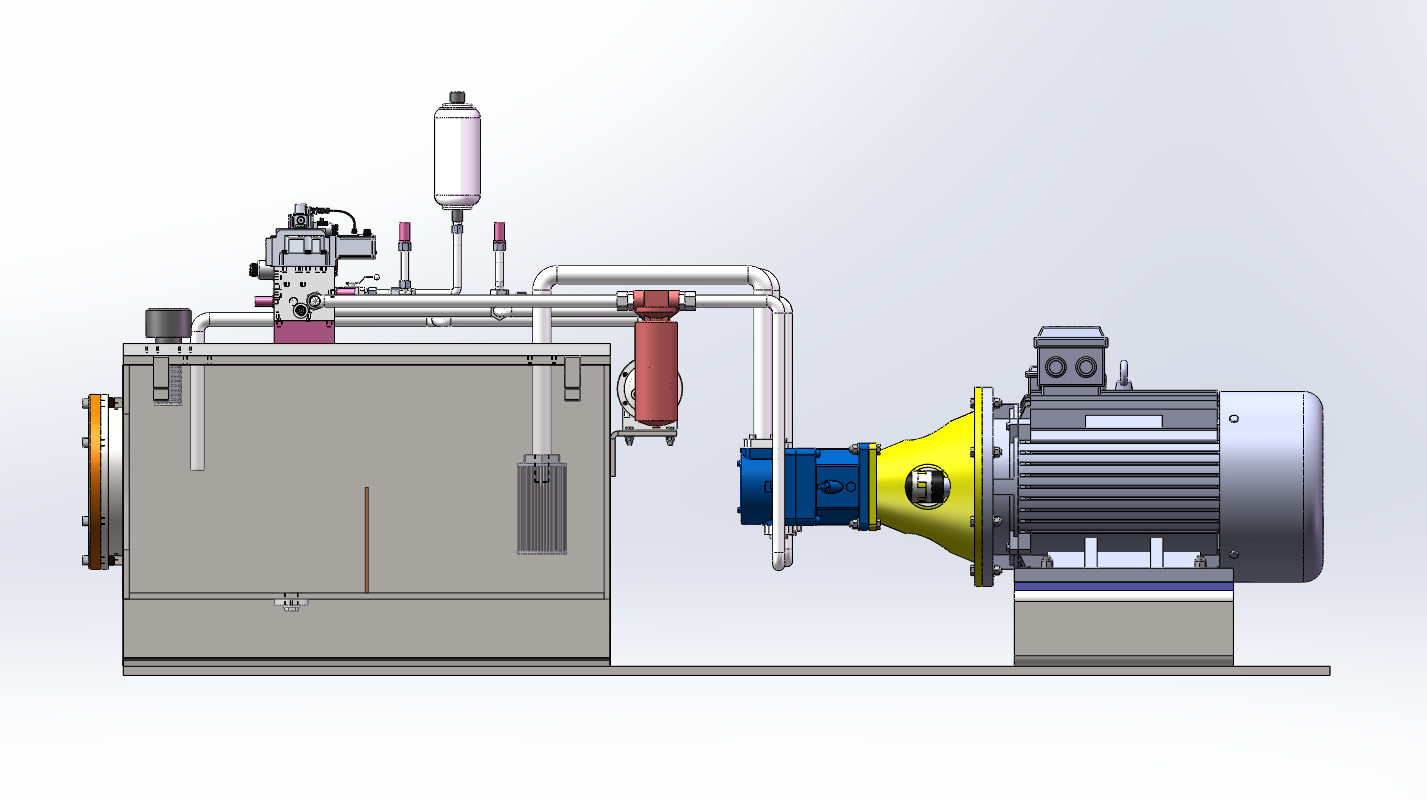

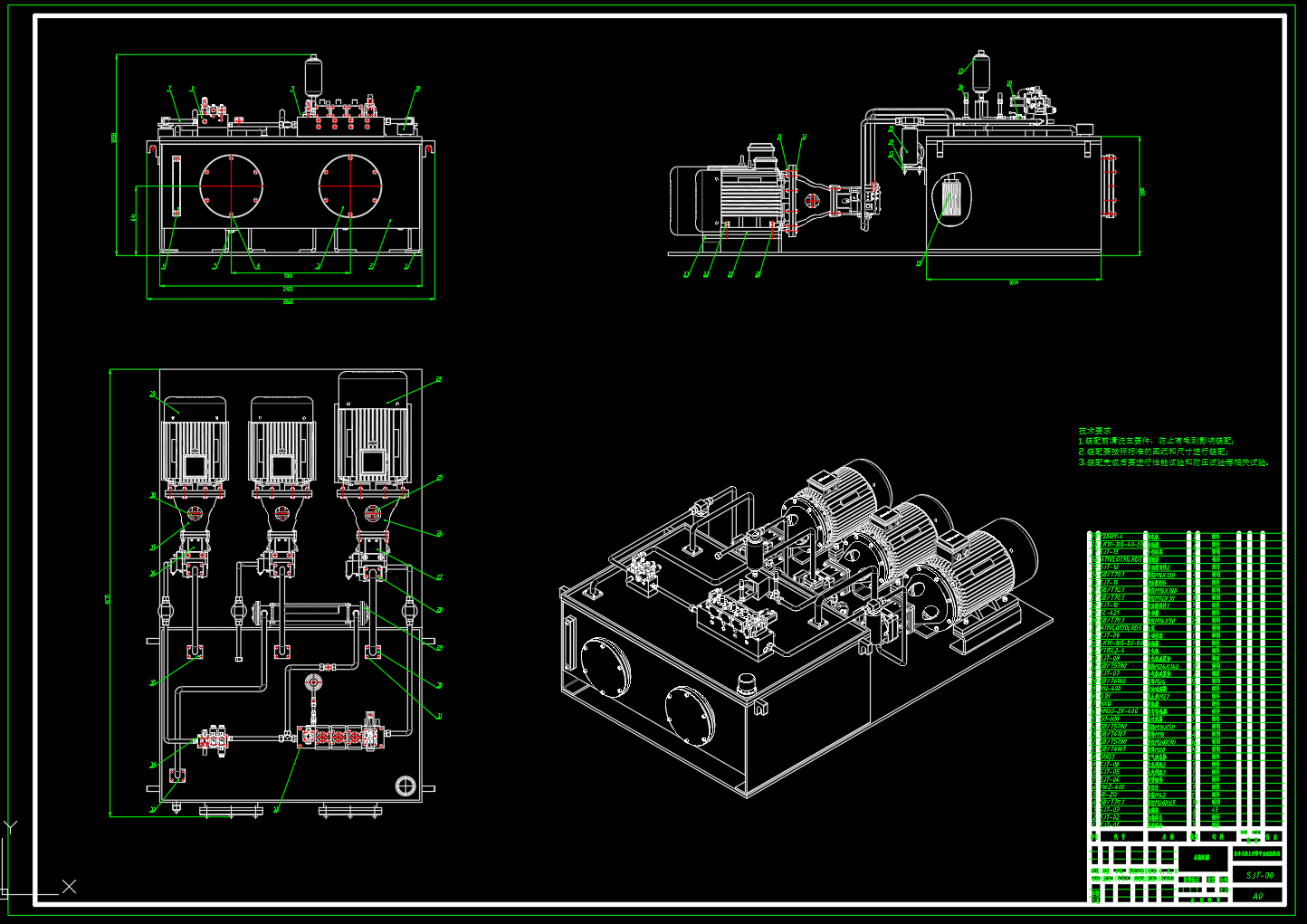

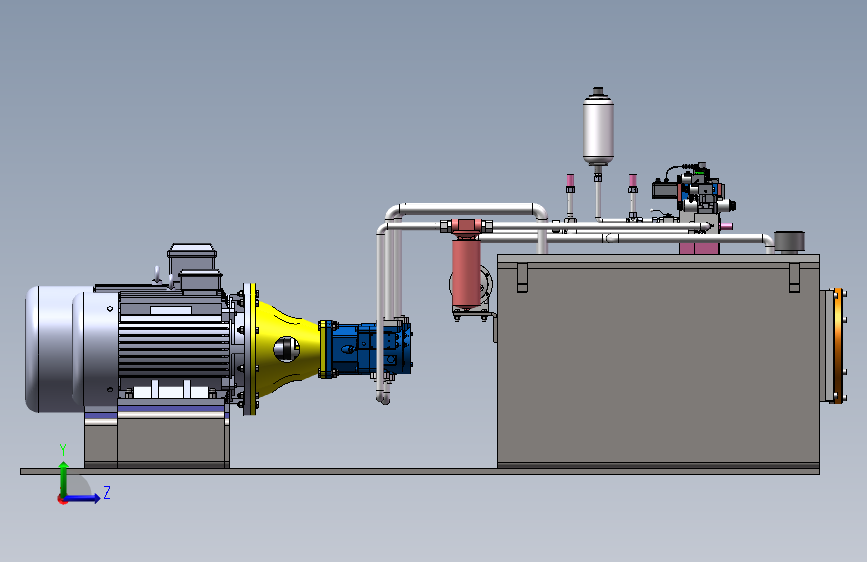

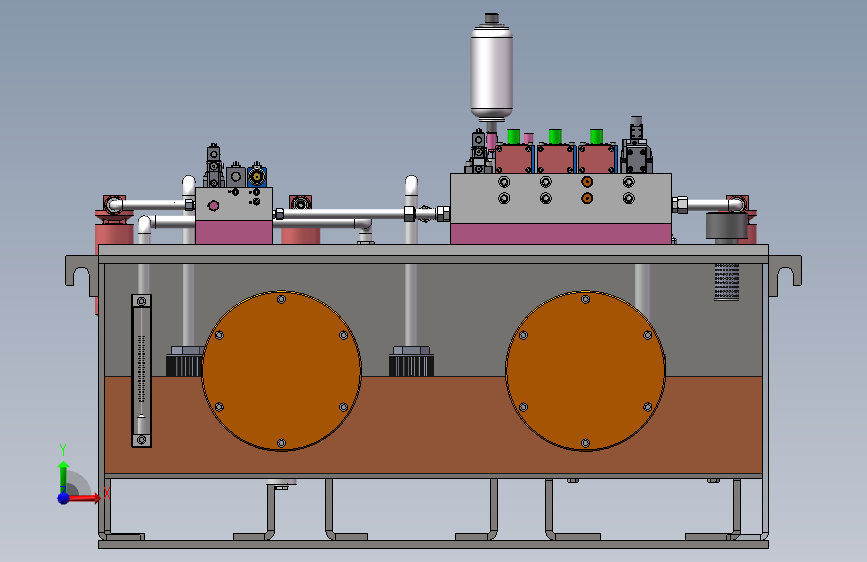

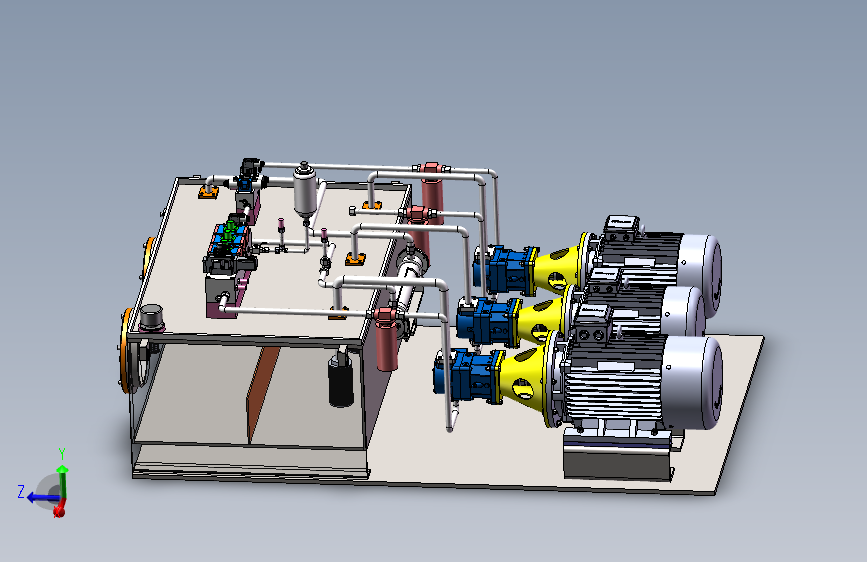

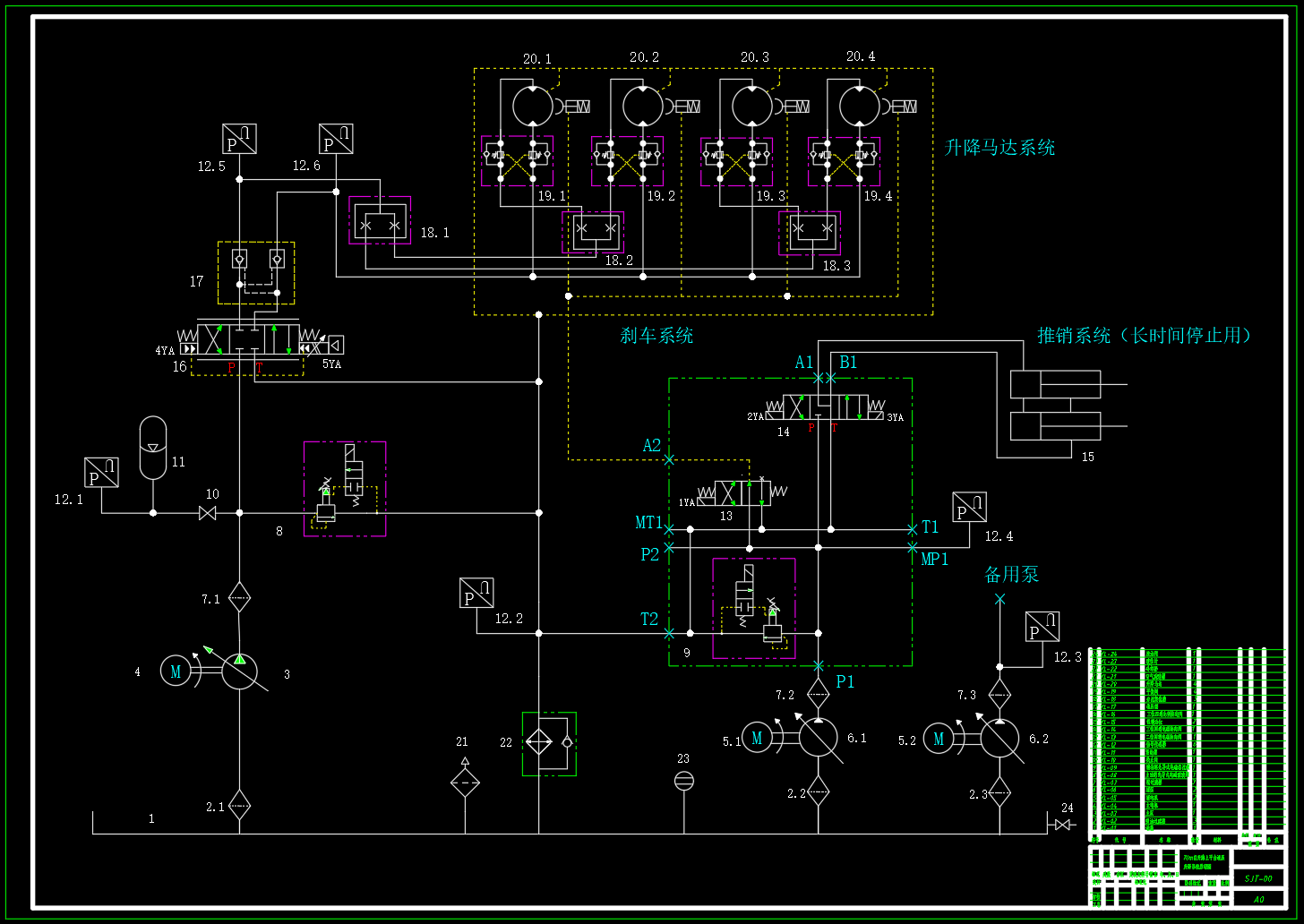

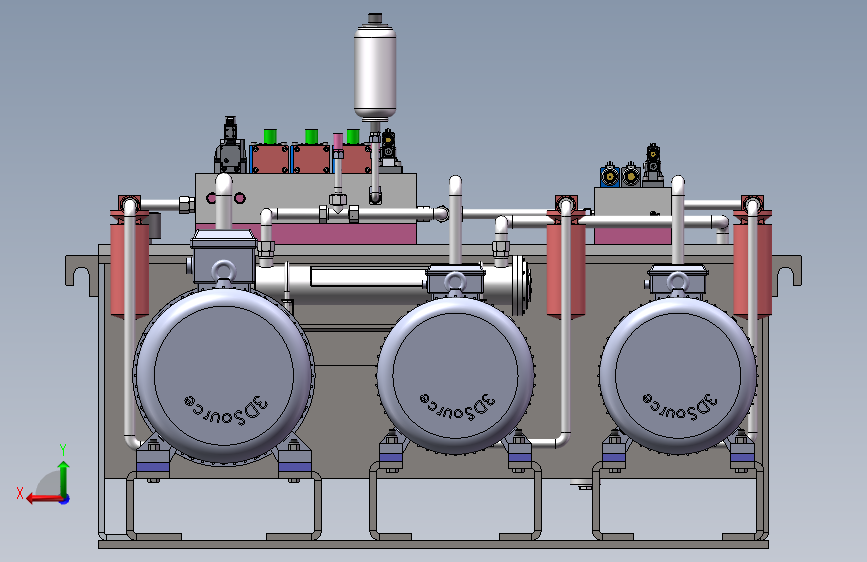

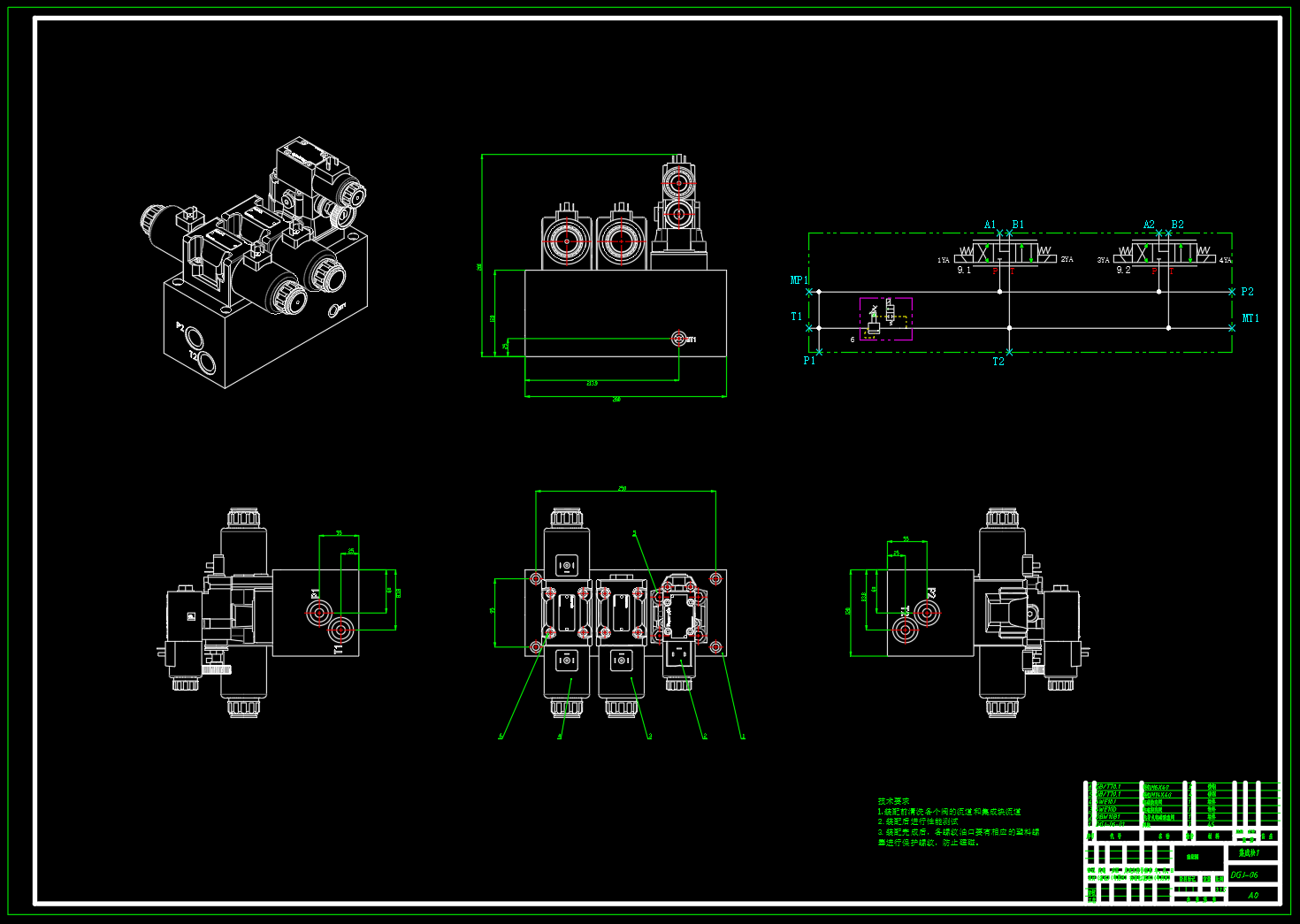

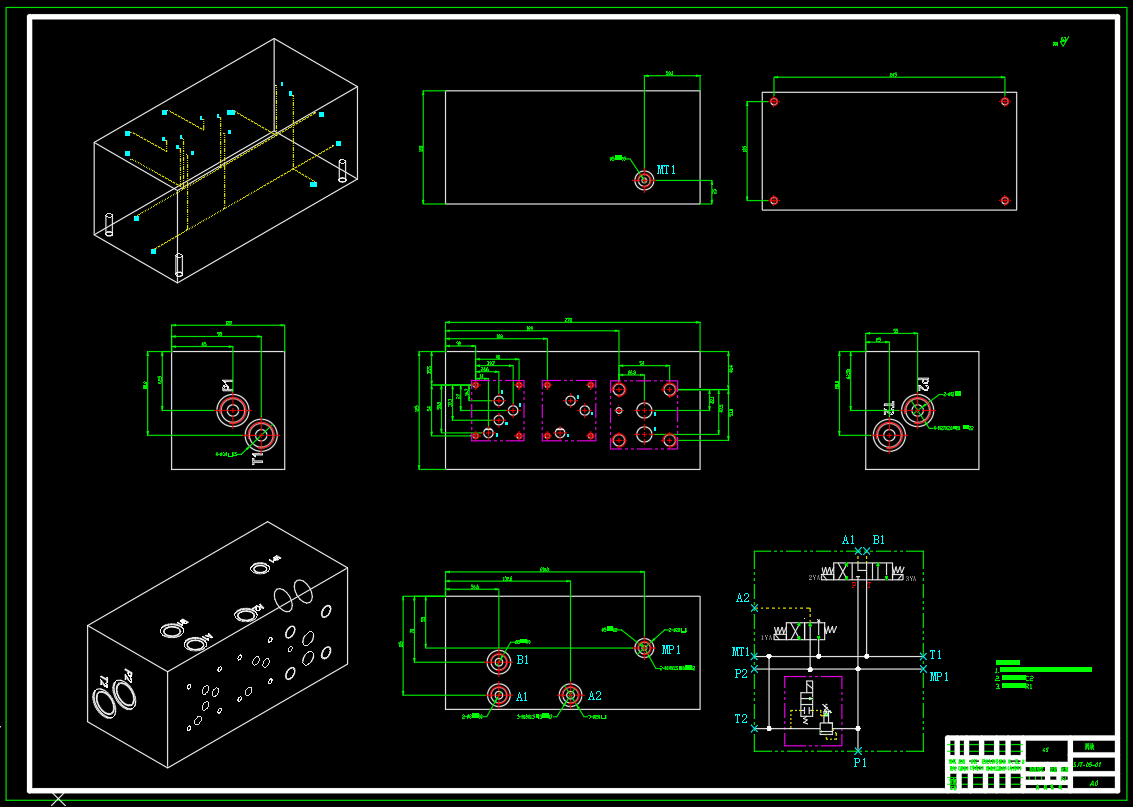

包含二维CAD（液压系统原理图，泵站装配图，阀块零件图，油箱图，集成块装配图），包含全部三维SW2018所有零部件以及装配，包含设计文档。技术参数：作业水深：70m；举升力：14000kN；最大升降速度：0.6m/min；平台预压力/腿：19600kN。整个升降平台回路由两个液压泵提供动力油源，一个备用液压泵；其中两个动力油源泵分别为：一、升降马达系统的主油路的主泵；二、刹车系统和推销系统的控制系统油路的辅泵；还有一个备用泵。
