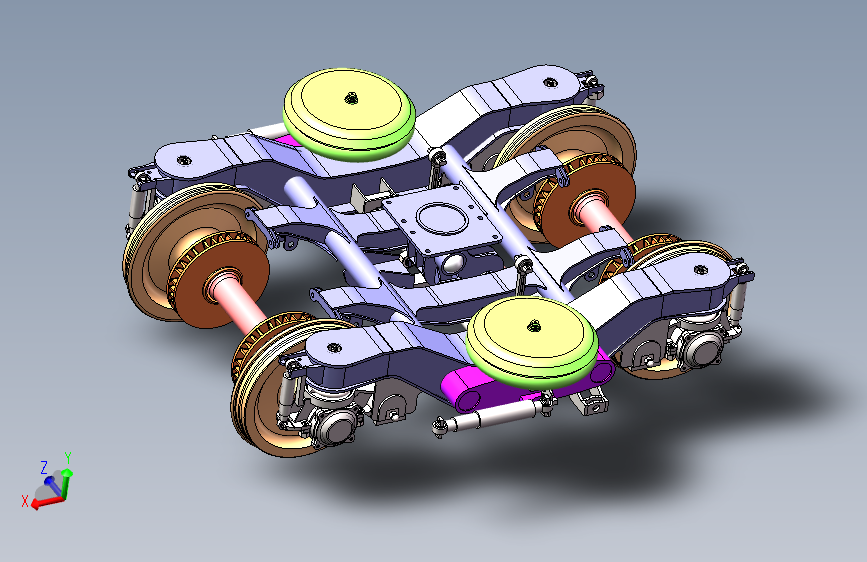

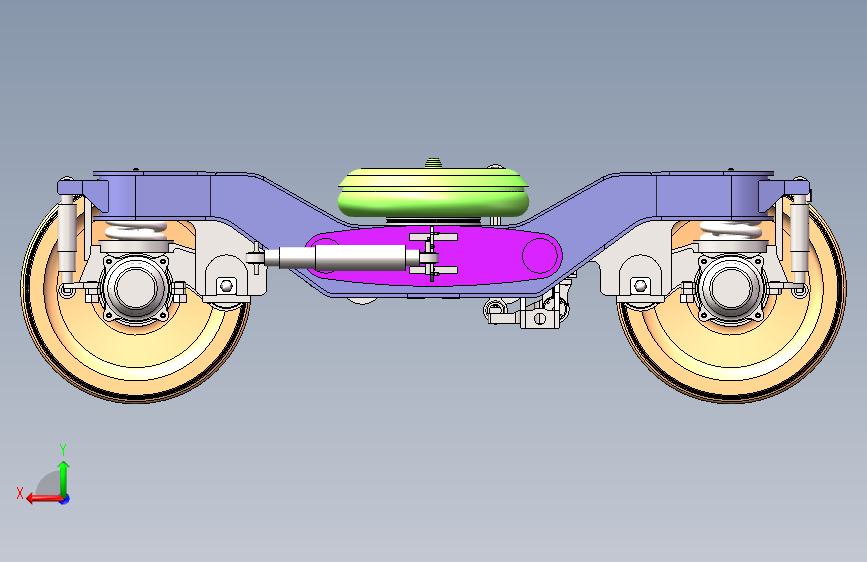

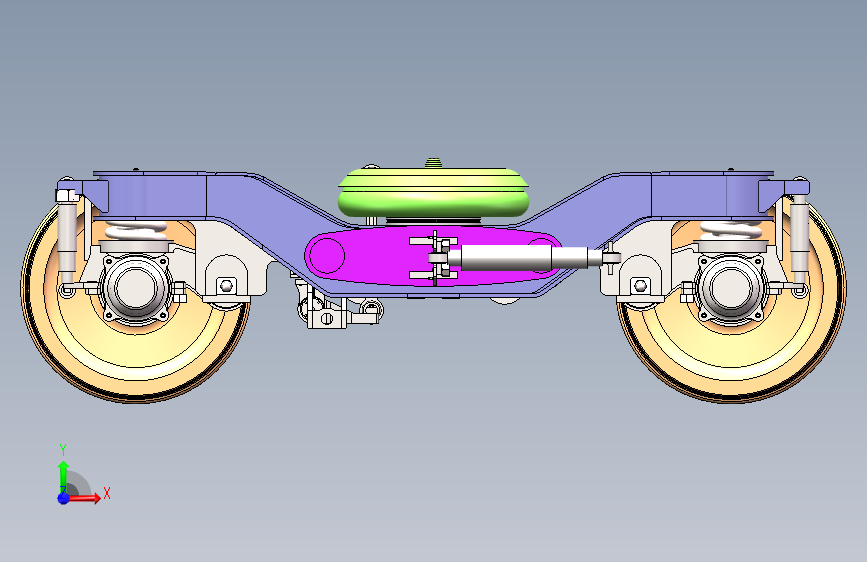

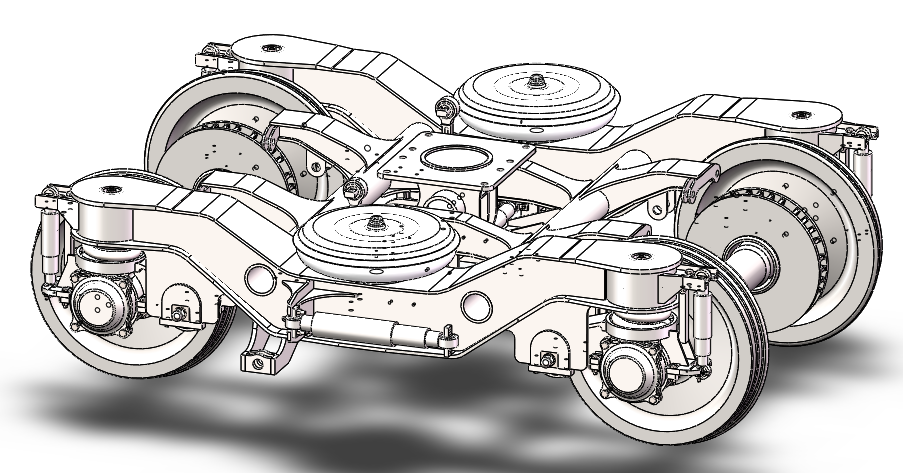

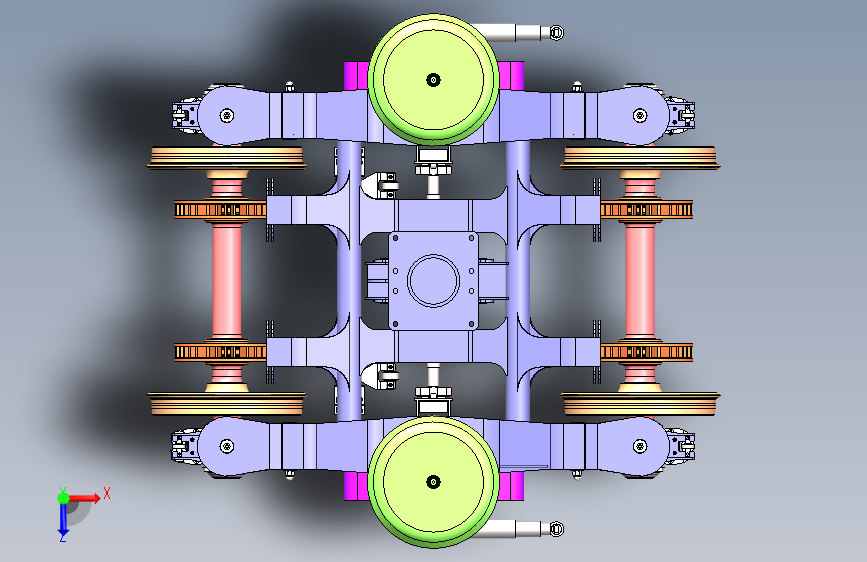

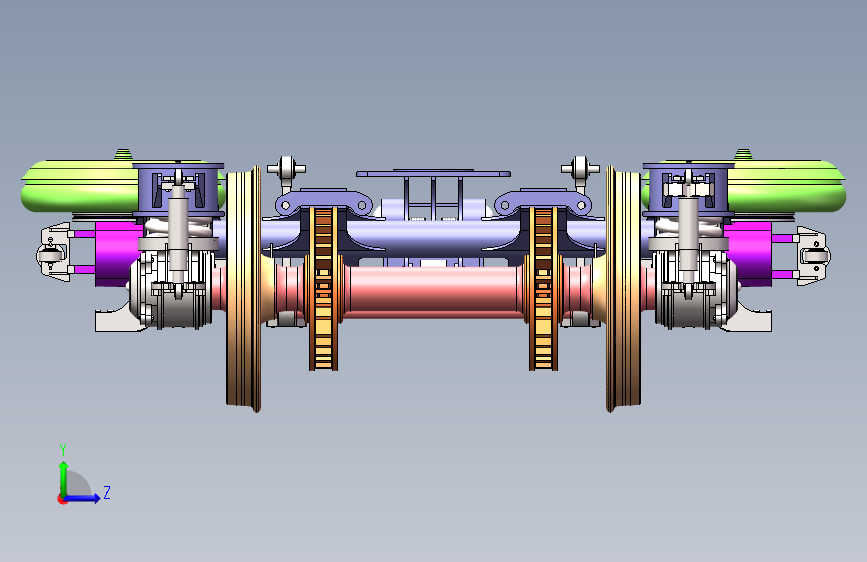

SW-220K型转向架（ID:963305）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1708078103674.rar | 55.68M |
| 2 | CW-220K型转向架.STEP | 9.56M |
| 3 | CW-220K型转向架.SLDASM | 2.90M |
| 4 | cylindricalrollerbearingsgb.sldprt | 725.50K |
| 5 | GB_CONNECTING_PIECE_PIN_AP6.3X63.sldprt | 308.50K |
| 6 | GB_FASTENER_BOLT_SBAM12X55-C.sldprt | 501.50K |
| 7 | GB_FASTENER_BOLT_SBAM16X60-C.sldprt | 601.50K |
| 8 | GB_FASTENER_BOLT_SBAM20X80-C.sldprt | 500.50K |
| 9 | GB_FASTENER_NUT_SNAB1BM20-C.sldprt | 411.00K |
| 10 | GB_FASTENER_NUT_SNC1M12-C.sldprt | 375.50K |
| 11 | GB_HEXAGON_TYPE13M16NormalStyle-N.sldprt | 383.00K |
| 12 | hexagonheadboltsgb.sldprt | 1.26M |
| 13 | hexagonnutsgradecgb.sldprt | 759.00K |
| 14 | hexnutsstyle1-gradesabgb.sldprt | 626.50K |
| 15 | hexnutsstyle2-gradesabgb.sldprt | 716.00K |
| 16 | plainwashers--productgradecgb.sldprt | 257.00K |
| 17 | plainwashers-nseries-gradeagb.sldprt | 348.00K |
| 18 | splitpins.sldprt | 431.00K |
| 19 | springlockwashers--normaltypegb.sldprt | 355.50K |
| 20 | 上盖板.SLDPRT | 138.61K |
| 21 | 下盖板.SLDPRT | 117.62K |
| 22 | 侧立板.SLDPRT | 104.04K |
| 23 | 制动卡钳安装座.SLDPRT | 83.58K |
| 24 | 制动盘.SLDPRT | 490.31K |
| 25 | 制动装置侧立板.SLDPRT | 61.45K |
| 26 | 制动装置吊座板.SLDPRT | 63.81K |
| 27 | 制动装置安装座.SLDASM | 94.02K |
| 28 | 制动装置安装座上盖板.SLDPRT | 76.74K |
| 29 | 制动装置安装座下盖板.SLDPRT | 74.77K |
| 30 | 压板.SLDPRT | 133.11K |
| 31 | 右侧梁.SLDASM | 212.39K |
| 32 | 吊钩.SLDPRT | 70.30K |
| 33 | 圆筒.SLDPRT | 150.23K |
| 34 | 定位套.SLDPRT | 147.29K |
| 35 | 左侧梁.SLDASM | 205.94K |
| 36 | 弹簧上夹板.SLDPRT | 83.67K |
| 37 | 弹簧下夹板.SLDPRT | 118.04K |
| 38 | 弹簧下夹板绝缘层.SLDPRT | 129.80K |
| 39 | 扭杆.SLDPRT | 73.65K |
| 40 | 扭杆安装座.SLDPRT | 112.91K |
| 41 | 扭杆组成.SLDASM | 208.40K |
| 42 | 扭杆转臂.SLDPRT | 117.77K |
| 43 | 抗蛇形减震器.SLDASM | 111.33K |
| 44 | 抗蛇形减震器上半段.SLDPRT | 126.14K |
| 45 | 抗蛇形减震器下半段.SLDPRT | 124.45K |
| 46 | 抗蛇形减震器安装座.SLDPRT | 193.55K |
| 47 | 支撑座.SLDPRT | 161.42K |
| 48 | 构架.SLDASM | 340.71K |
| 49 | 构架中央悬挂装置.SLDASM | 1.07M |
| 50 | 横向减震器.SLDASM | 122.12K |
| 51 | 横向减震器上半段.SLDPRT | 127.54K |
| 52 | 横向减震器下半段.SLDPRT | 128.86K |
| 53 | 横向减震器安装座.SLDPRT | 108.42K |
| 54 | 横向缓冲器.SLDPRT | 104.38K |
| 55 | 横梁.SLDPRT | 82.31K |
| 56 | 牵引拉杆.SLDPRT | 127.33K |
| 57 | 牵引拉杆座.SLDPRT | 208.37K |
| 58 | 牵引拉杆锁紧板.SLDPRT | 88.07K |
| 59 | 牵引支座.SLDASM | 378.09K |
| 60 | 牵引支座组成.SLDPRT | 385.56K |
| 61 | 盖形螺母.SLDPRT | 172.52K |
| 62 | 空气弹簧2.SLDPRT | 369.09K |
| 63 | 纵向梁.SLDASM | 81.61K |
| 64 | 纵向梁上盖板.SLDPRT | 80.86K |
| 65 | 纵向梁下盖板.SLDPRT | 79.09K |
| 66 | 纵向梁侧立板.SLDPRT | 61.28K |
| 67 | 节点装置.SLDASM | 225.98K |
| 68 | 节点装置安装座.SLDPRT | 228.03K |
| 69 | 螺栓cct320-030-2007A.SLDPRT | 147.01K |
| 70 | 螺母cct320-031-2007A.SLDPRT | 113.20K |
| 71 | 车轮2.0.SLDPRT | 365.17K |
| 72 | 车轴.SLDPRT | 223.81K |
| 73 | 转臂.SLDPRT | 381.48K |
| 74 | 转臂箍.SLDPRT | 180.53K |
| 75 | 转轴.SLDPRT | 106.08K |
| 76 | 转轴套.SLDPRT | 113.09K |
| 77 | 轴端安装.SLDASM | 474.57K |
| 78 | 轴箱体.SLDPRT | 202.14K |
| 79 | 轴箱减震器.SLDASM | 89.72K |
| 80 | 轴箱减震器上半段.SLDPRT | 110.81K |
| 81 | 轴箱减震器下半段.SLDPRT | 111.22K |
| 82 | 轴箱定位装置.SLDASM | 1.69M |
| 83 | 轴箱定位装置（右）.SLDASM | 1.68M |
| 84 | 轴箱弹簧.SLDASM | 930.18K |
| 85 | 轴箱弹簧（内）.SLDPRT | 524.81K |
| 86 | 轴箱弹簧（外）.SLDPRT | 405.14K |
| 87 | 轴箱盖.SLDPRT | 211.03K |
| 88 | 轴箱装置（轮对）.SLDASM | 2.59M |
| 89 | 连杆.SLDPRT | 186.72K |
| 90 | 锁紧板.SLDPRT | 71.32K |
| 91 | 防尘挡圈.SLDPRT | 213.66K |
| 92 | 防过冲板.SLDASM | 60.37K |
| 93 | 防过冲板.SLDPRT | 62.19K |
| 94 | 防过冲板座2（右）.SLDPRT | 71.85K |
| 95 | 防过冲板座（右）.SLDPRT | 52.77K |
| 96 | 防过冲板座（左）.SLDPRT | 63.00K |
| 97 | 防过冲板（左）.SLDASM | 91.84K |
| 98 | GB_FASTENER_BOLT_SBAM12X55-C.sldprt | 501.50K |
| 99 | GB_FASTENER_BOLT_SBAM16X70-C.sldprt | 593.00K |
| 100 | GB_FASTENER_BOLT_SBAM20X110-C.sldprt | 501.00K |
| 101 | GB_FASTENER_NUT_SNAB1BM20-C.sldprt | 411.00K |
| 102 | GB_FASTENER_NUT_SNC1M12-C.sldprt | 375.50K |
| 103 | GB_FASTENER_WASHER_PWNA20.sldprt | 159.00K |
| 104 | GB_FASTENER_WASHER_SW20.sldprt | 180.50K |
| 105 | hexnutsstyle1-gradesabgb.sldprt | 626.50K |
| 106 | 扭杆.SLDPRT | 169.00K |
| 107 | 扭杆组成.SLDASM | 331.00K |
| 108 | 扭杆转臂.SLDPRT | 255.00K |
| 109 | 抗蛇形减震器.SLDASM | 192.00K |
| 110 | 抗蛇形减震器上半段.SLDPRT | 268.00K |
| 111 | 抗蛇形减震器下半段.SLDPRT | 269.50K |
| 112 | 支撑座.SLDPRT | 325.00K |
| 113 | 支撑座衬套.SLDPRT | 139.00K |
| 114 | 横向减震器.SLDASM | 209.50K |
| 115 | 横向减震器上半段.SLDPRT | 261.00K |
| 116 | 横向减震器下半段.SLDPRT | 264.50K |
| 117 | 横向缓冲器.SLDPRT | 199.00K |
| 118 | 牵引拉杆.SLDPRT | 263.00K |
| 119 | 牵引拉杆锁紧板.SLDPRT | 202.50K |
| 120 | 牵引支座.SLDASM | 561.00K |
| 121 | 牵引支座组成.SLDPRT | 750.50K |
| 122 | 连杆.SLDPRT | 347.50K |
| 123 | CW-220K转向架.SLDDRW | 1.06M |
| 124 | 构架.SLDDRW | 644.00K |
| 125 | 车轮.SLDDRW | 375.00K |
| 126 | 车轴.SLDDRW | 610.00K |
| 127 | 轮对.SLDDRW | 502.50K |
| 128 | 轴箱定位装置.SLDDRW | 1.41M |
| 129 | 轴箱弹簧.SLDDRW | 958.50K |
| 130 | 闸片托吊.SLDPRT | 172.00K |

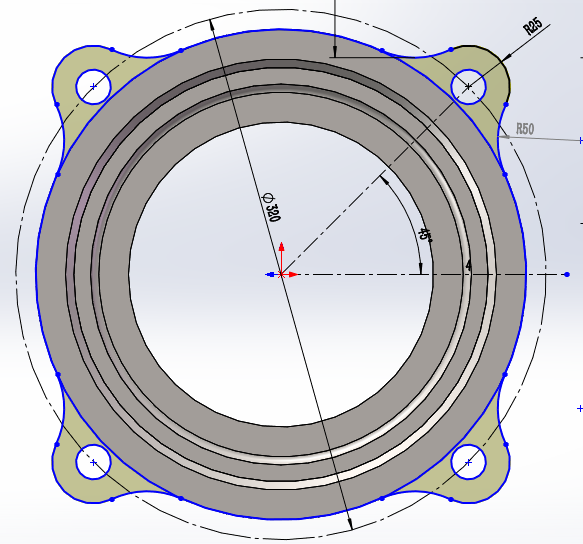

| 131 | 01.PNG | 121.13K |
| 132 | 02.PNG | 261.01K |

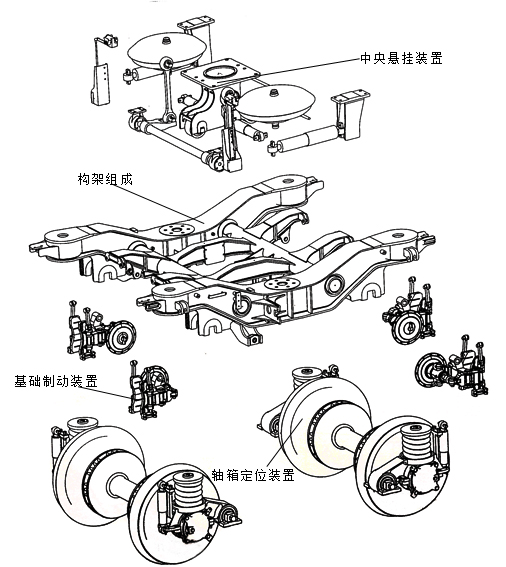

| 133 | P50528-130420.jpg | 177.35K |

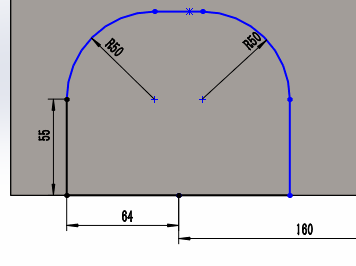

| 134 | QQ截图20150514211118.png | 9.26K |

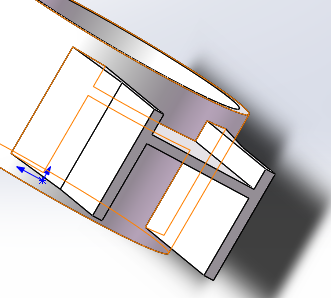

| 135 | QQ截图20150519101825.png | 44.29K |
| 136 | QQ截图20150519101840.png | 13.07K |
| 137 | QQ截图20150519101906.png | 8.93K |

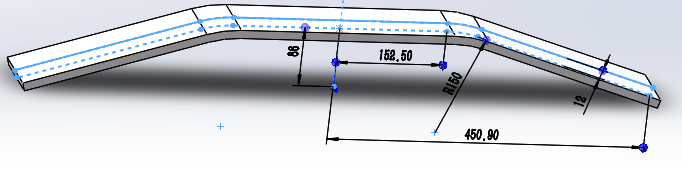

| 138 | QQ截图20150519103404.png | 35.12K |

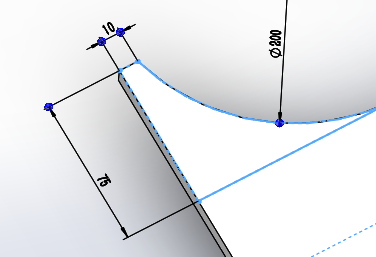

| 139 | QQ截图20150519103741.png | 35.22K |

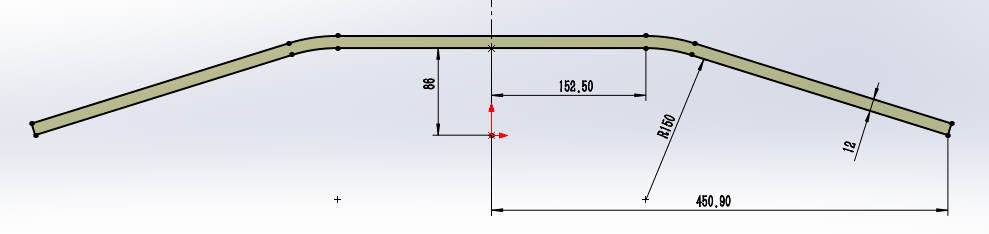

| 140 | QQ截图20150519104229.png | 35.26K |

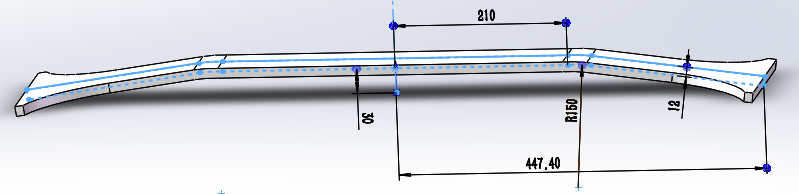

| 141 | QQ截图20150519104632.png | 39.80K |

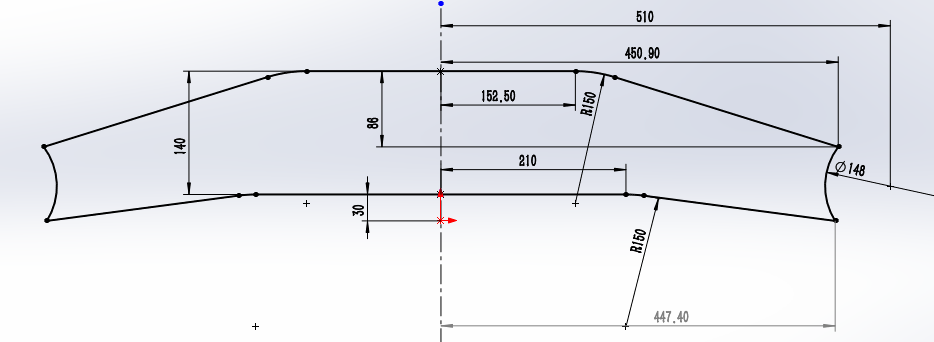

| 142 | QQ截图20150519105005.png | 50.59K |

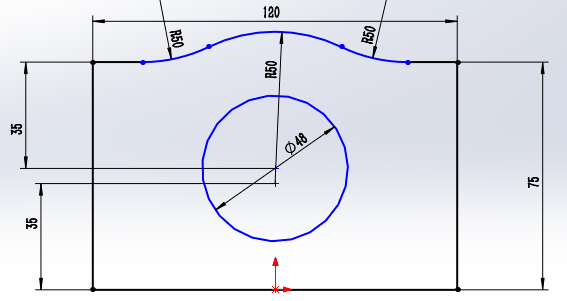

| 143 | QQ截图20150519105846.png | 31.75K |

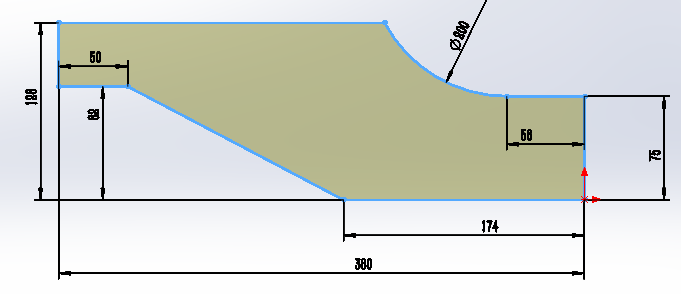

| 144 | QQ截图20150519110302.png | 22.99K |

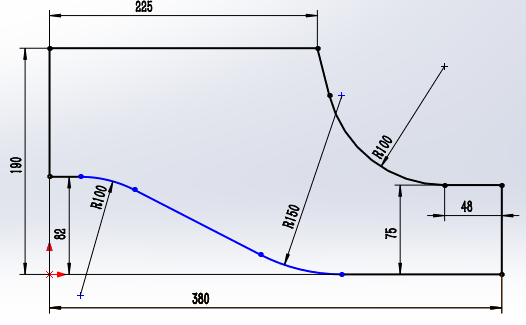

| 145 | QQ截图20150519110624.png | 36.70K |
| 146 | QQ截图20150519111756.png | 3.21K |
| 147 | QQ截图20150519111823.png | 2.17K |

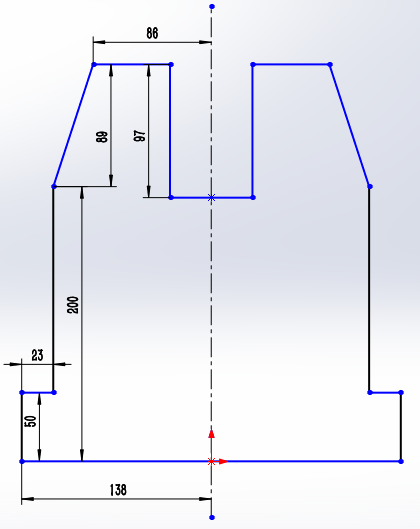

| 148 | QQ截图20150520084011.png | 33.40K |

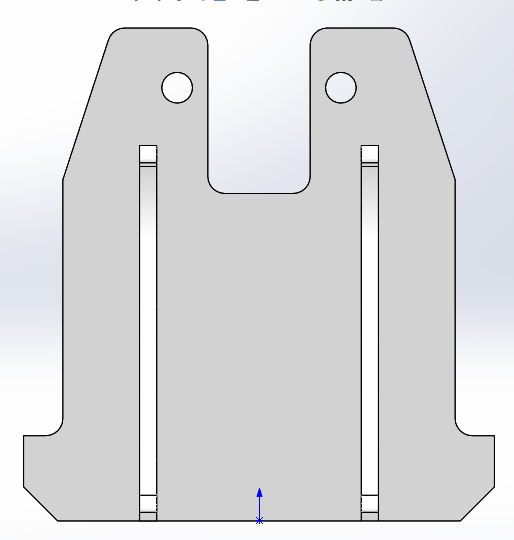

| 149 | QQ截图20150520084227.png | 24.57K |

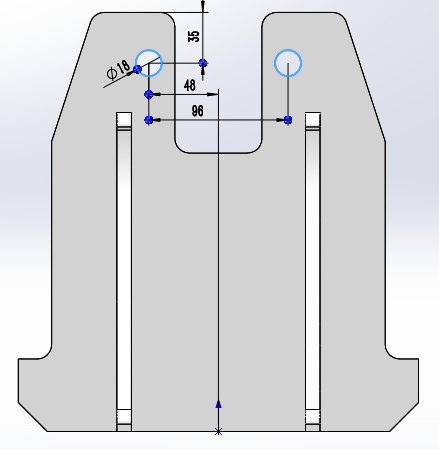

| 150 | QQ截图20150520084311.png | 23.17K |

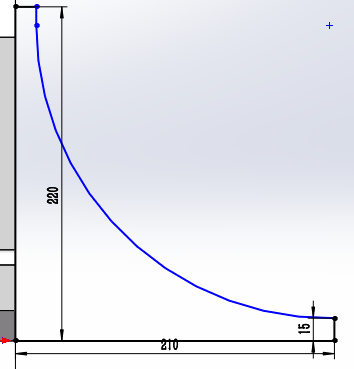

| 151 | QQ截图20150520090200.png | 18.90K |

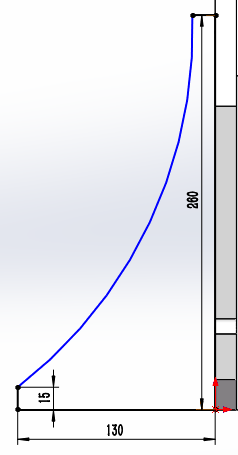

| 152 | QQ截图20150520090524.png | 13.40K |

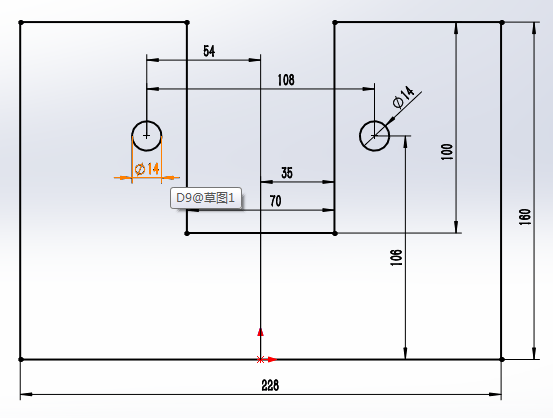

| 153 | QQ截图20150520090951.png | 32.42K |

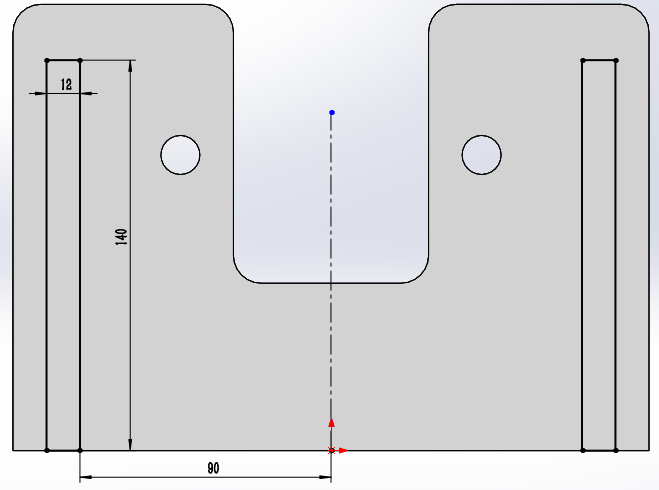

| 154 | QQ截图20150520091129.png | 23.48K |
| 155 | QQ截图20150520091453.png | 10.88K |

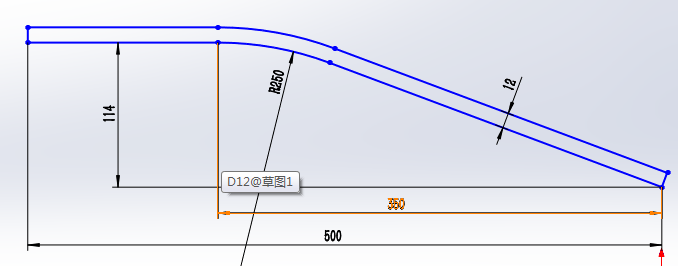

| 156 | QQ截图20150520092449.png | 34.68K |

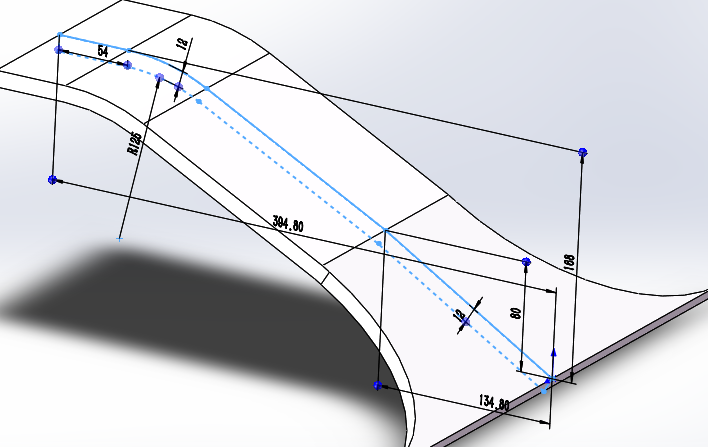

| 157 | QQ截图20150520093638.png | 82.88K |

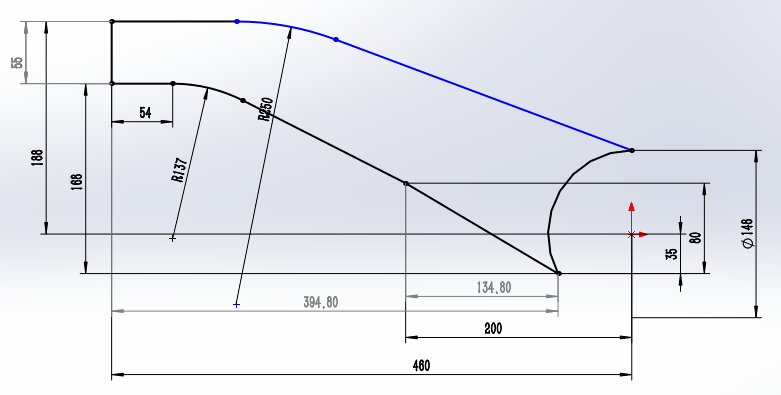

| 158 | QQ截图20150520093817.png | 58.07K |

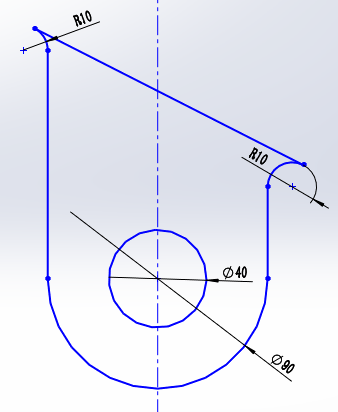

| 159 | QQ截图20150520094326.png | 30.33K |

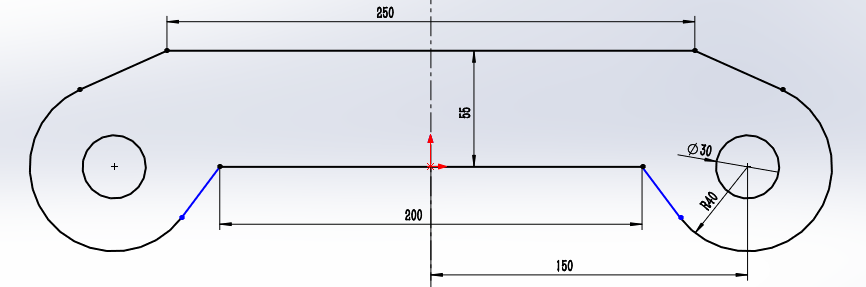

| 160 | QQ截图20150520100831.png | 42.31K |

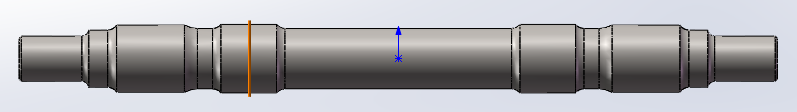

| 161 | QQ截图20150520191124.png | 24.72K |

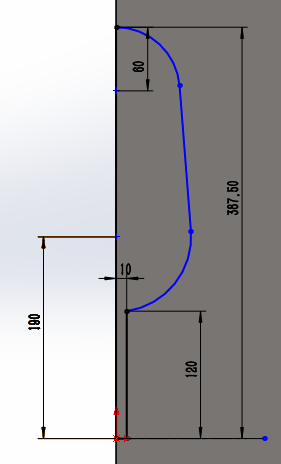

| 162 | QQ截图20150520200556.png | 13.71K |

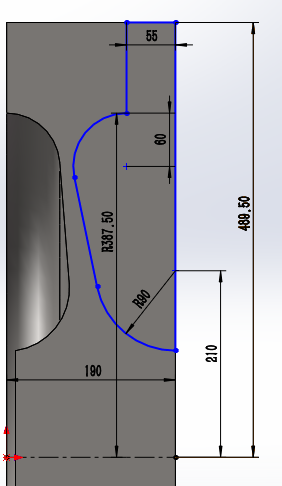

| 163 | QQ截图20150520200753.png | 27.86K |

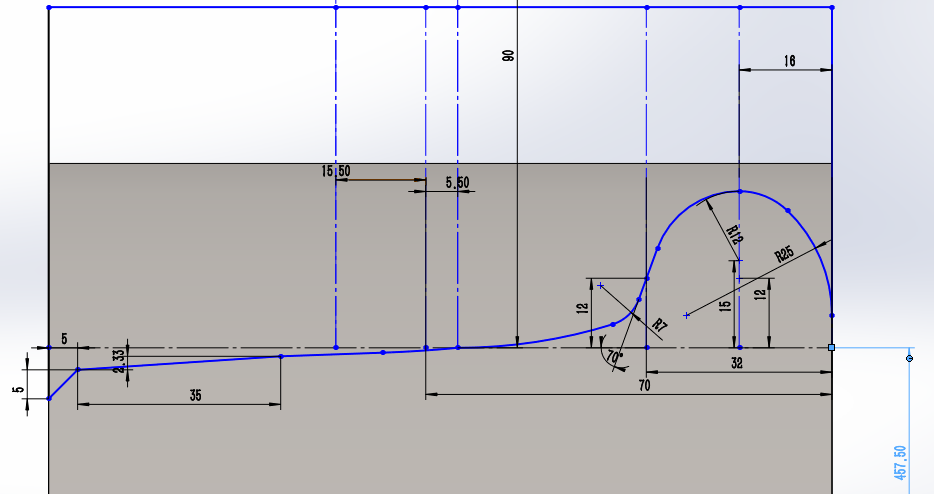

| 164 | QQ截图20150520201135.png | 54.88K |

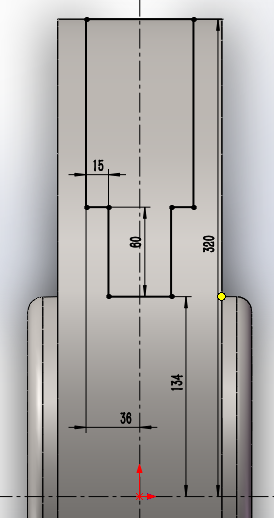

| 165 | QQ截图20150520202414.png | 35.21K |

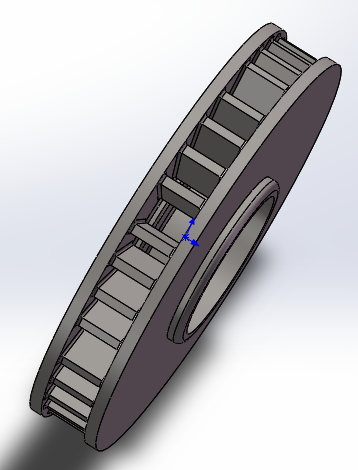

| 166 | QQ截图20150520202603.png | 74.51K |

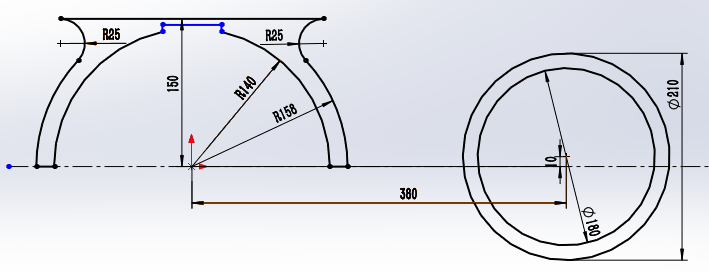

| 167 | QQ截图20150521083712.png | 48.63K |
| 168 | QQ截图20150521084621.png | 23.06K |

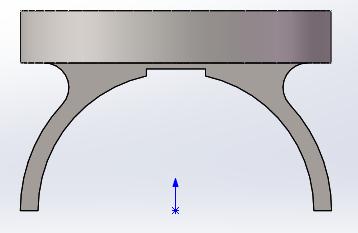

| 169 | QQ截图20150521084635.png | 15.17K |

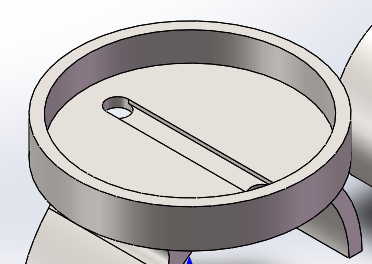

| 170 | QQ截图20150521084812.png | 33.04K |
| 171 | QQ截图20150521085003.png | 20.42K |

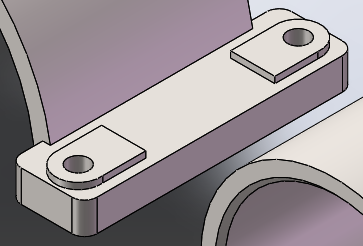

| 172 | QQ截图20150521085041.png | 29.41K |
| 173 | QQ截图20150521085443.png | 21.34K |

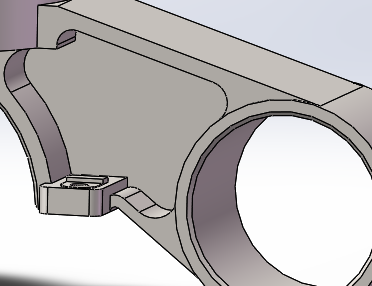

| 174 | QQ截图20150521090354.png | 31.26K |
| 175 | QQ截图20150521090453.png | 22.36K |

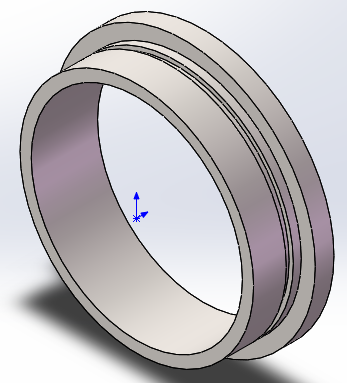

| 176 | QQ截图20150525085852.png | 62.52K |

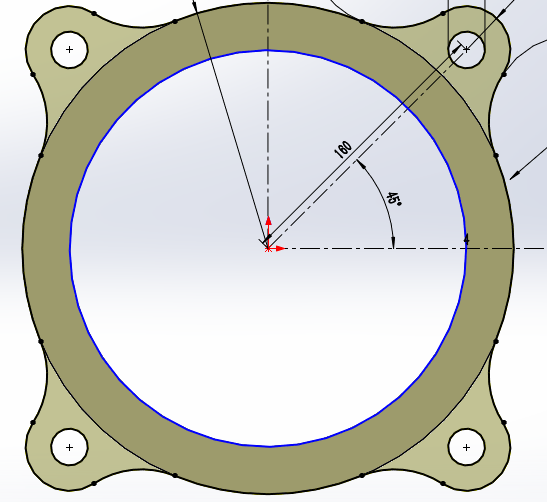

| 177 | QQ截图20150525090120.png | 67.13K |

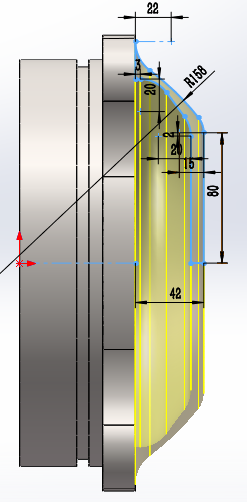

| 178 | QQ截图20150525090239.png | 42.55K |

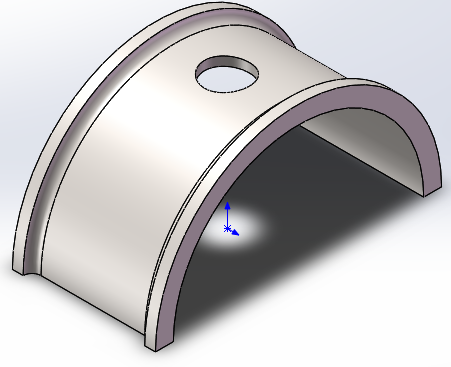

| 179 | QQ截图20150525090726.png | 68.85K |

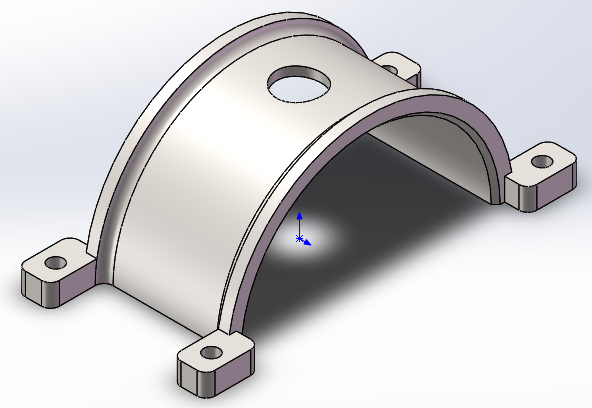

| 180 | QQ截图20150525090910.png | 90.46K |

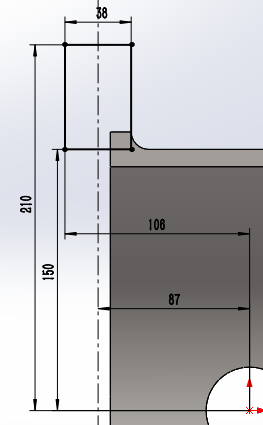

| 181 | QQ截图20150525090935.png | 17.80K |

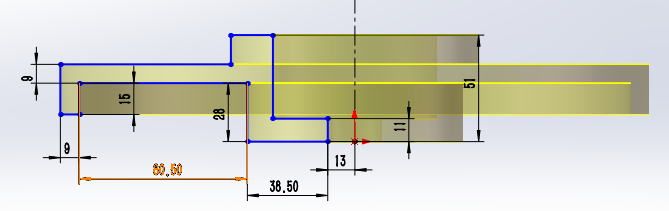

| 182 | QQ截图20150525092454.png | 23.95K |

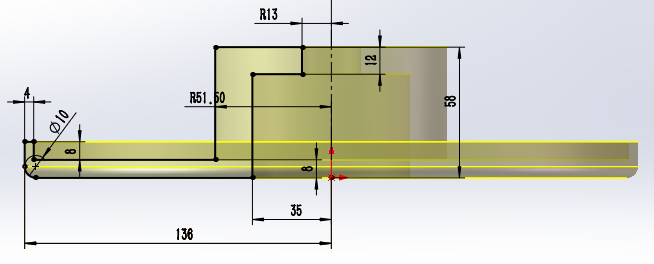

| 183 | QQ截图20150525092721.png | 32.45K |

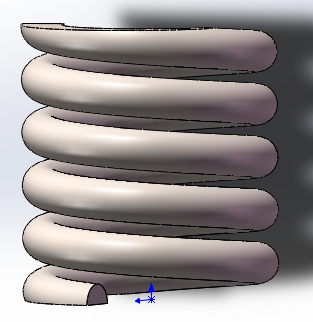

| 184 | QQ截图20150525092925.png | 58.37K |

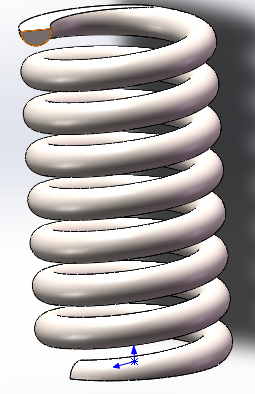

| 185 | QQ截图20150525093104.png | 72.86K |

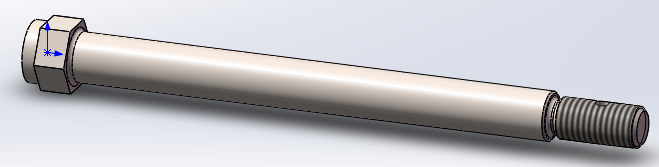

| 186 | QQ截图20150525165452.png | 40.88K |

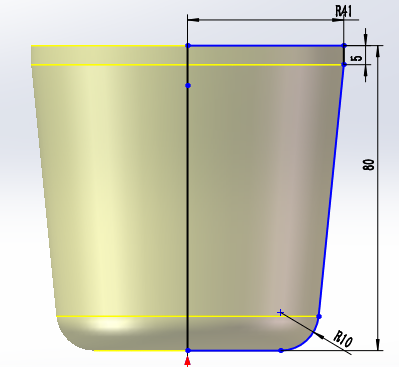

| 187 | QQ截图20150525170712.png | 37.08K |

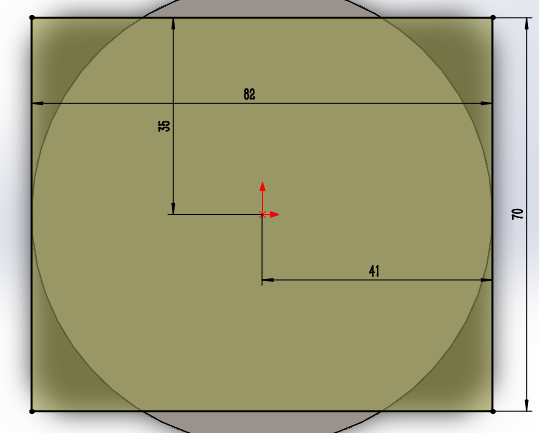

| 188 | QQ截图20150525170752.png | 31.28K |

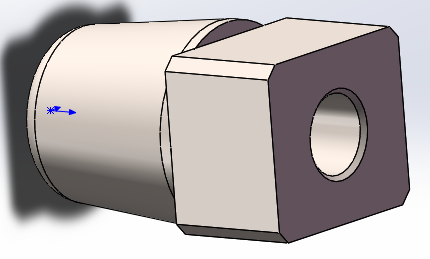

| 189 | QQ截图20150525170835.png | 34.30K |

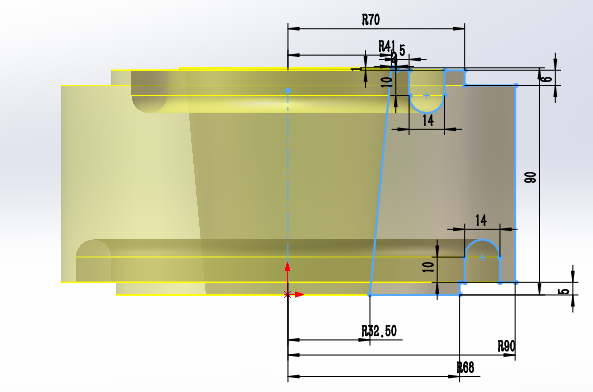

| 190 | QQ截图20150525173125.png | 48.83K |

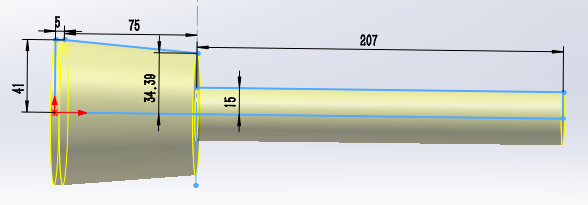

| 191 | QQ截图20150525173850.png | 28.48K |

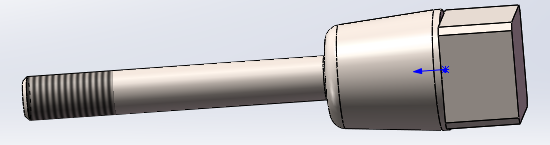

| 192 | QQ截图20150525174121.png | 24.74K |

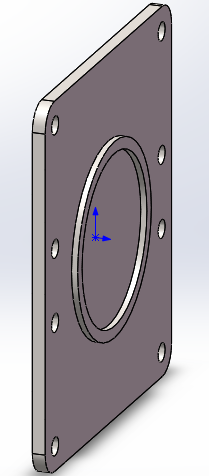

| 193 | QQ截图20150525180826.png | 27.82K |

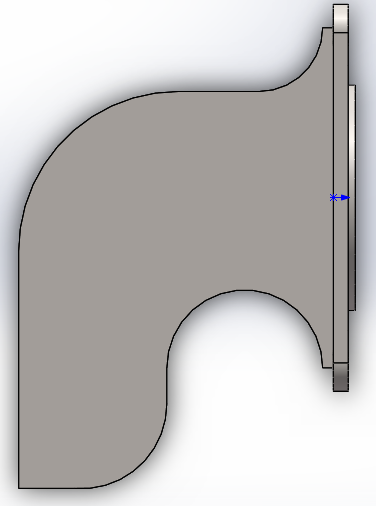

| 194 | QQ截图20150525180843.png | 35.85K |

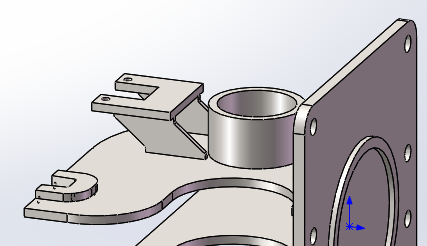

| 195 | QQ截图20150525180952.png | 35.06K |

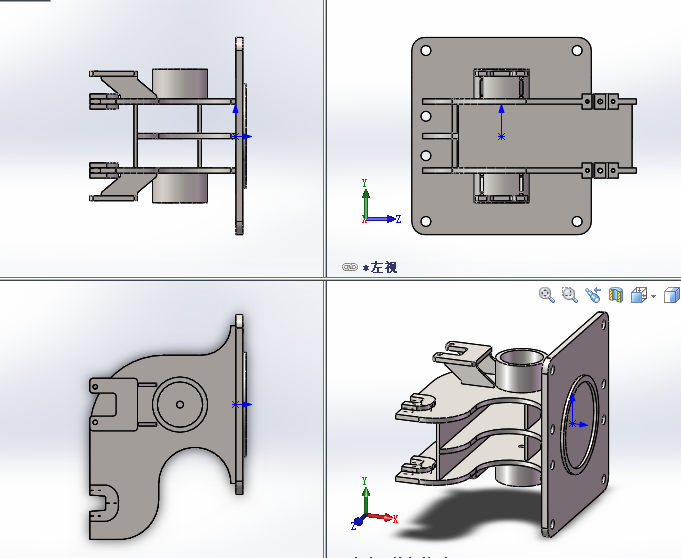

| 196 | QQ截图20150525181041.png | 111.29K |

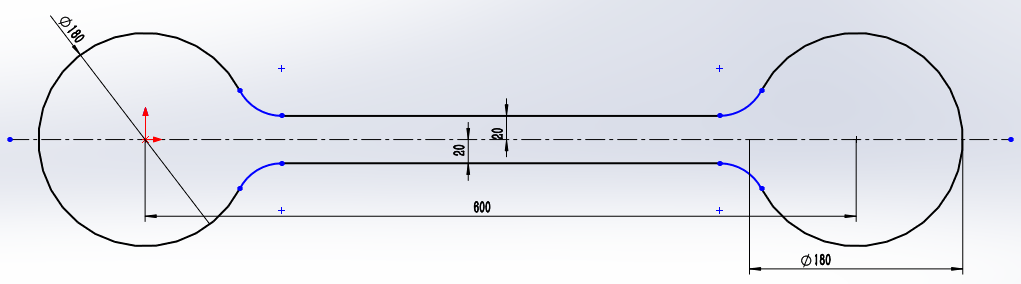

| 197 | QQ截图20150525184913.png | 48.38K |

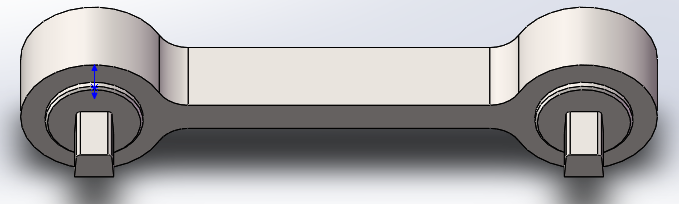

| 198 | QQ截图20150525185009.png | 39.00K |

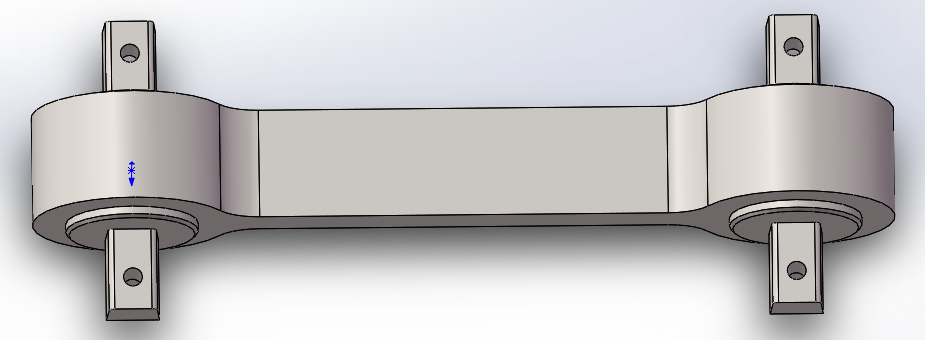

| 199 | QQ截图20150525185515.png | 76.37K |
| 200 | QQ截图20150526091040.png | 14.78K |
| 201 | QQ截图20150526091133.png | 15.37K |

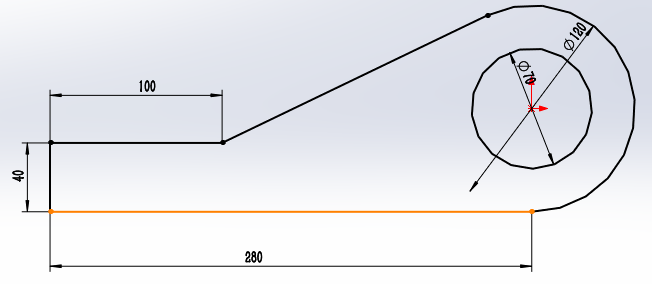

| 202 | QQ截图20150526091656.png | 28.83K |

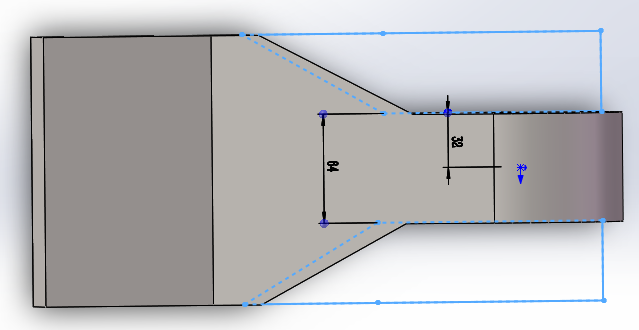

| 203 | QQ截图20150526091812.png | 40.00K |

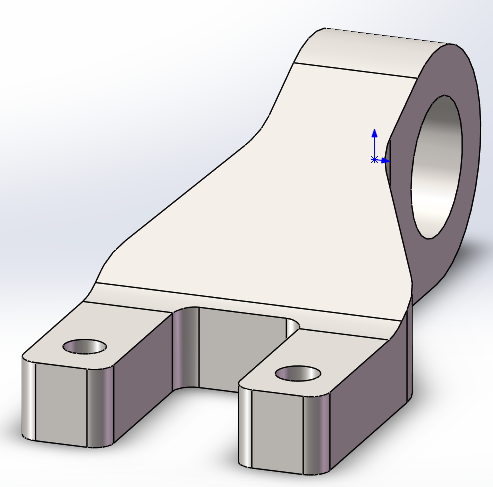

| 204 | QQ截图20150526091840.png | 47.80K |

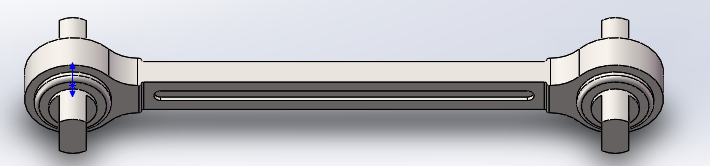

| 205 | QQ截图20150526092513.png | 37.86K |

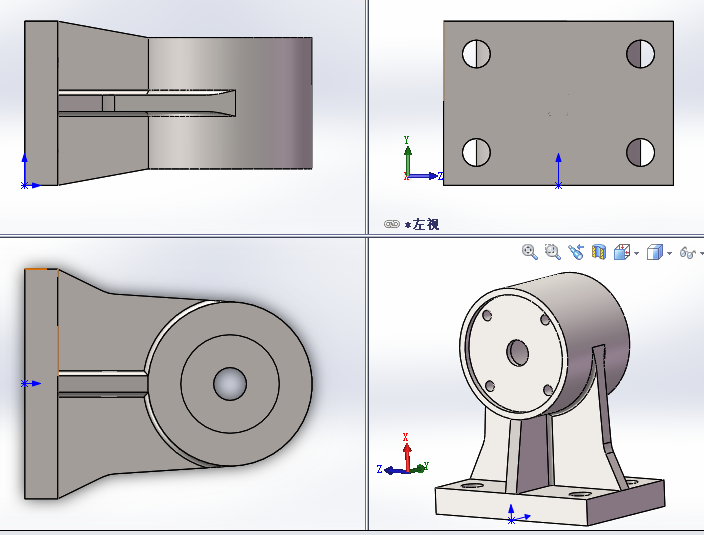

| 206 | QQ截图20150526092854.png | 96.59K |

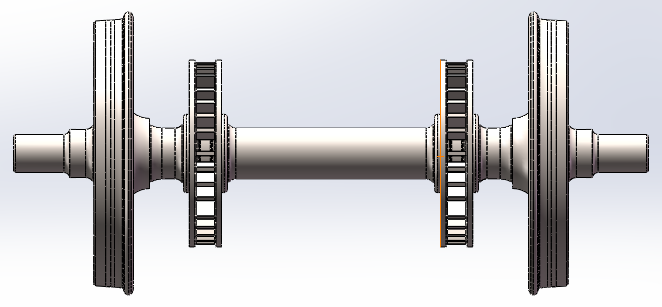

| 207 | QQ截图20150526103934.png | 68.80K |

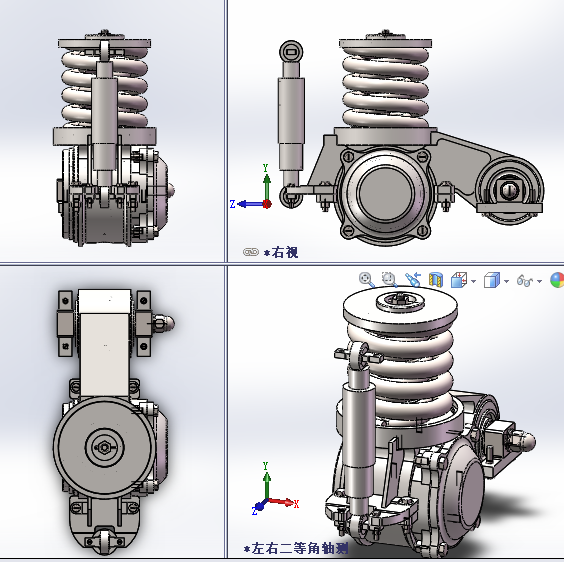

| 208 | QQ截图20150526110027.png | 198.65K |

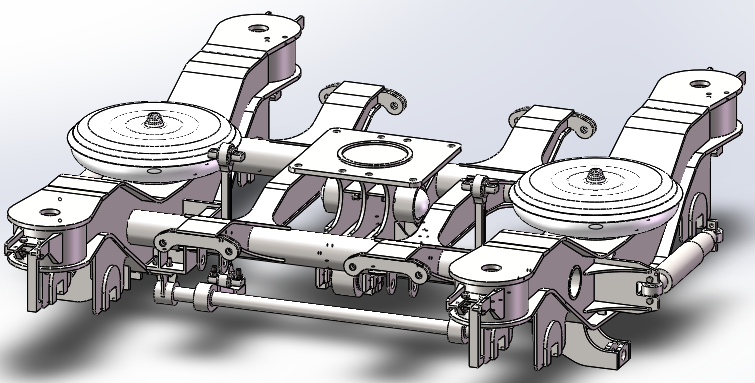

| 209 | QQ截图20150526112414.png | 180.67K |

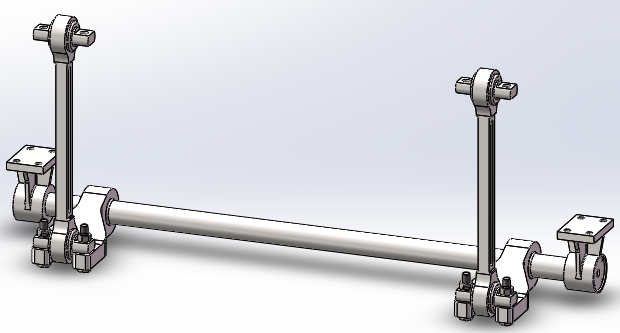

| 210 | QQ截图20150526112836.png | 62.05K |

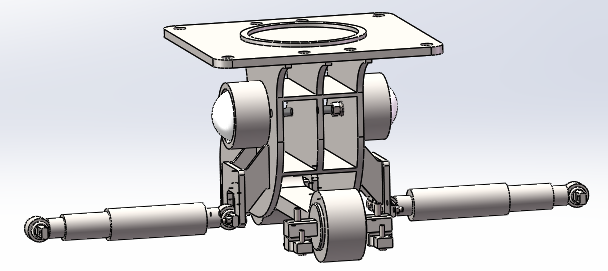

| 211 | QQ截图20150526113740.png | 53.66K |

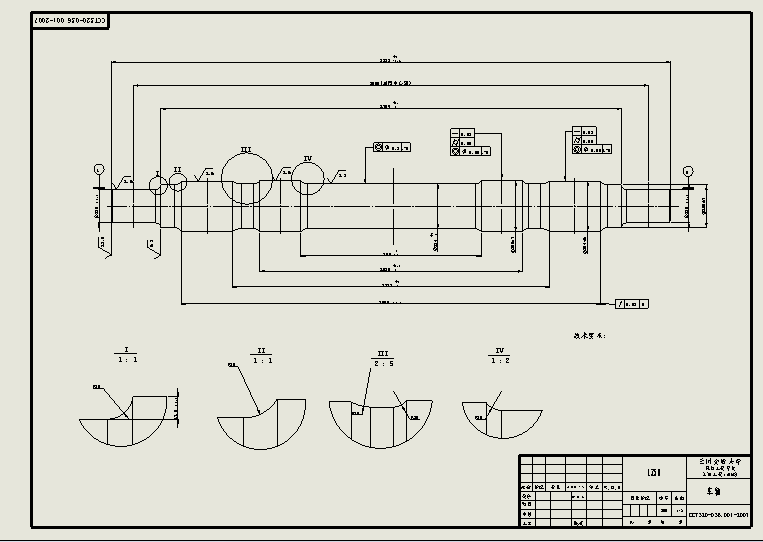

| 212 | QQ截图20150526214226.png | 10.03K |

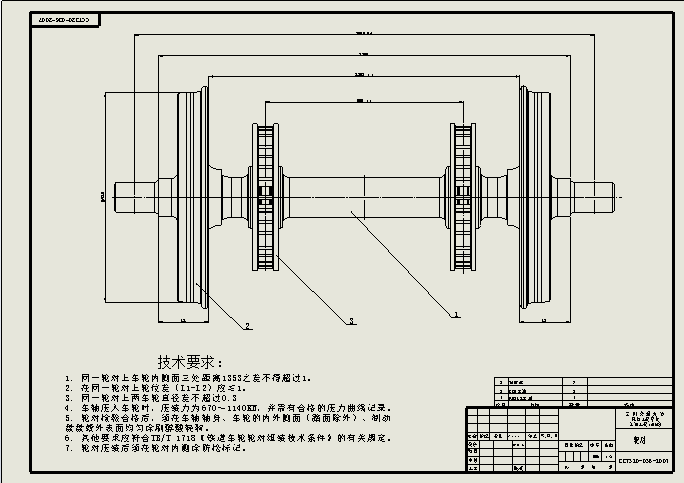

| 213 | QQ截图20150526220620.png | 11.71K |

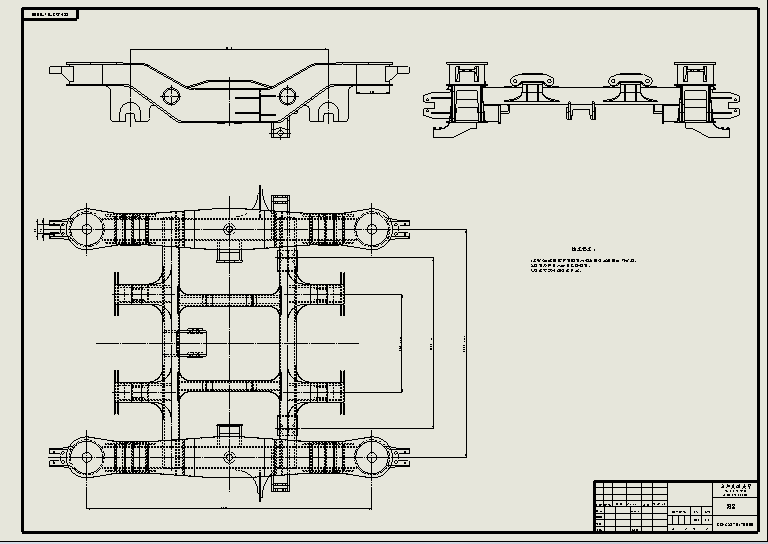

| 214 | QQ截图20150526221537.png | 17.42K |

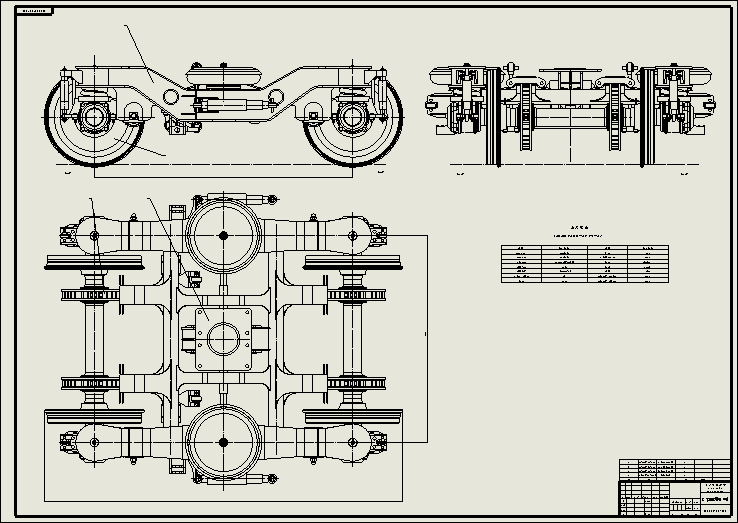

| 215 | QQ截图20150526223232.png | 18.57K |

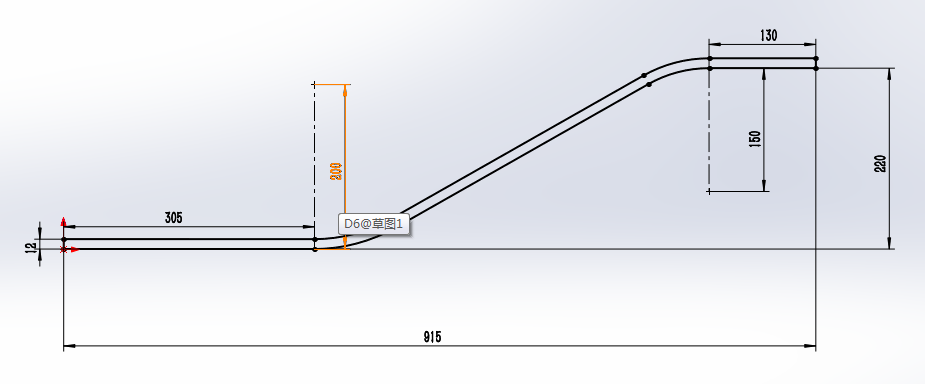

| 216 | 上盖板.png | 47.41K |

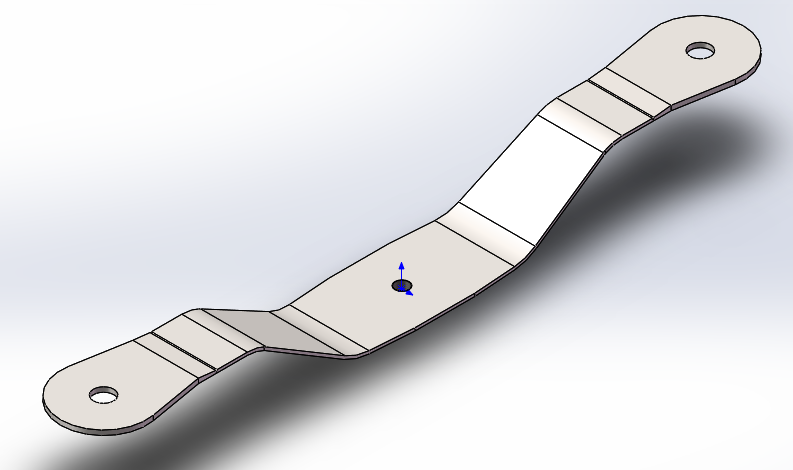

| 217 | 上盖板三维图.png | 80.36K |

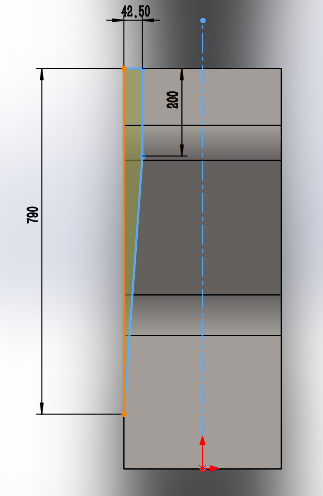

| 218 | 上盖板切除1.png | 30.40K |

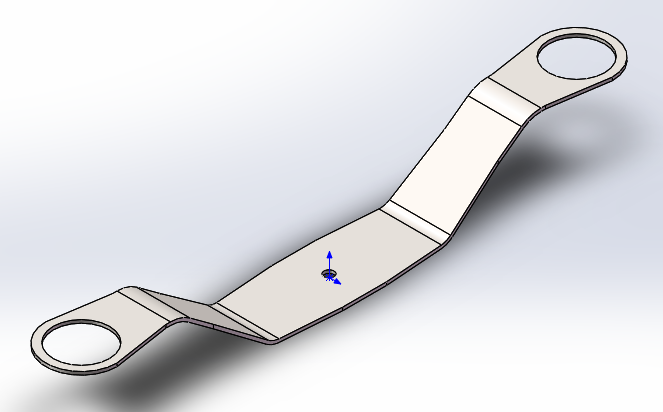

| 219 | 下盖板.png | 69.26K |

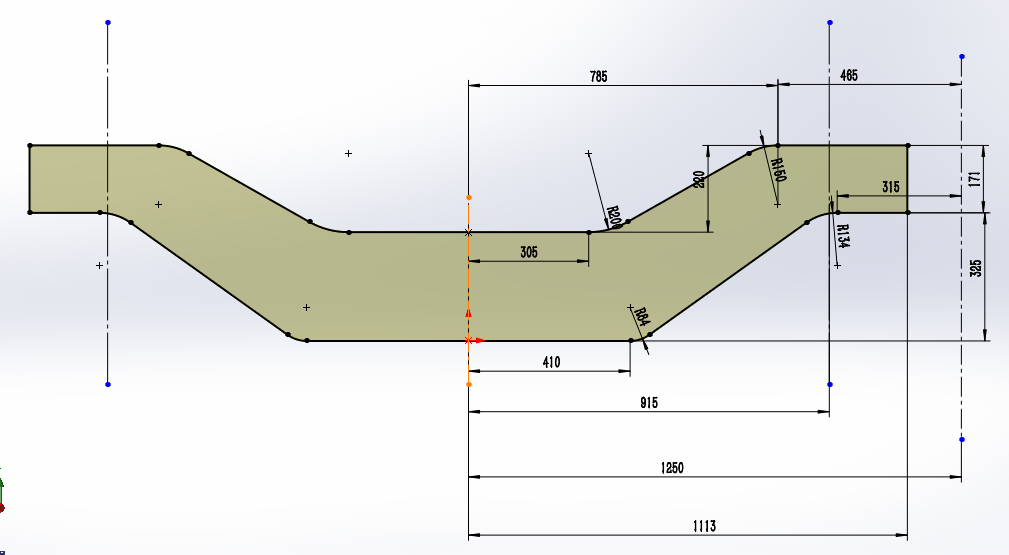

| 220 | 侧立板.png | 74.15K |

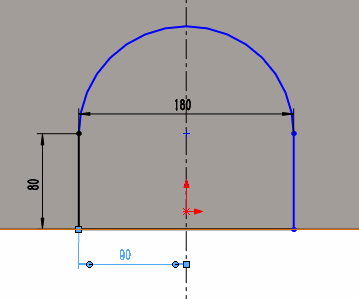

| 221 | 原配.png | 6.80K |

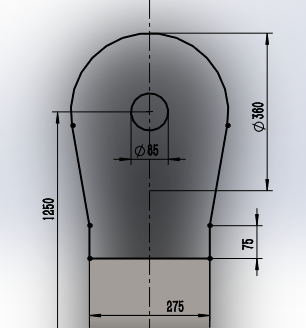

| 222 | 圆筒.png | 43.48K |

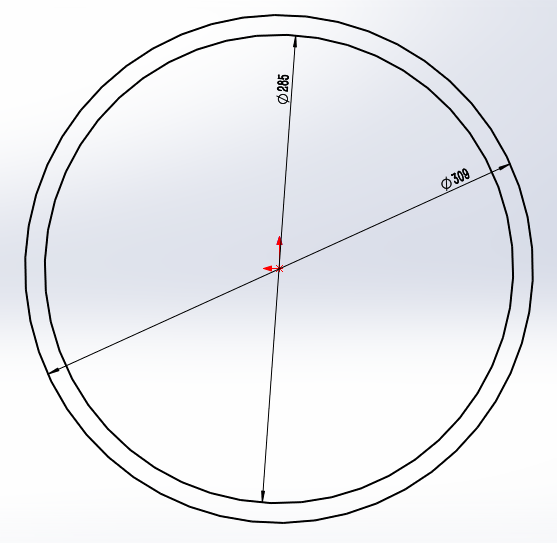

| 223 | 圆筒1.png | 60.79K |

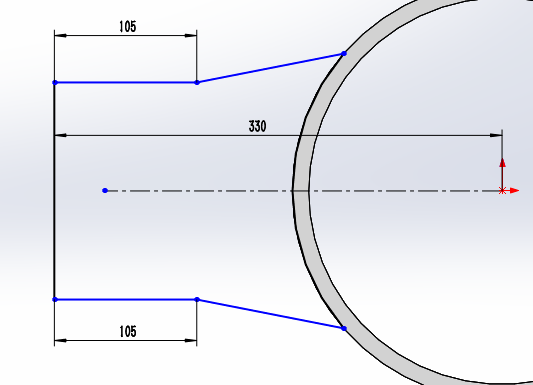

| 224 | 圆筒10.png | 30.72K |

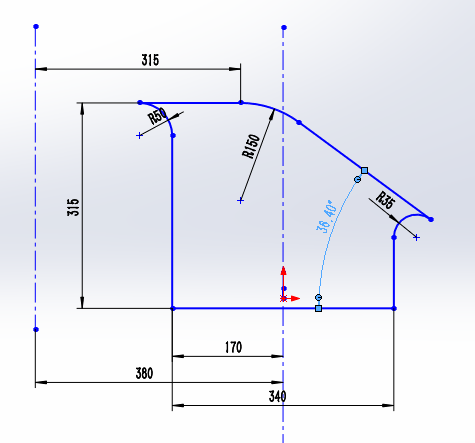

| 225 | 定位座.png | 35.59K |

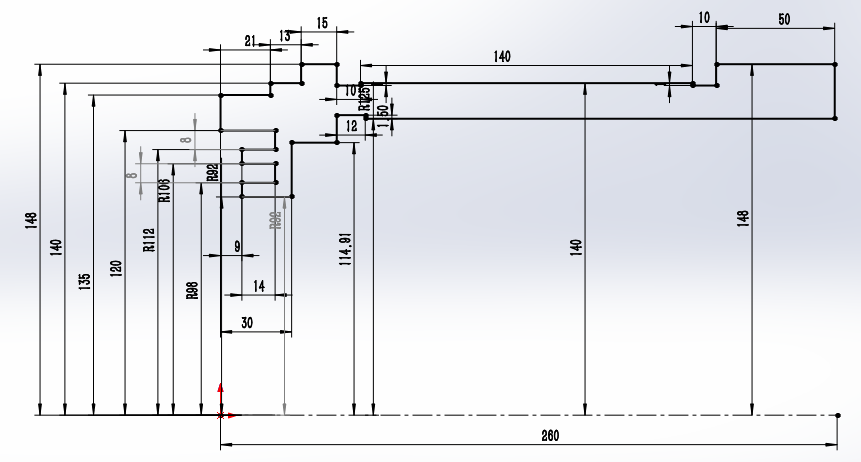

| 226 | 捕获.PNG | 82.83K |

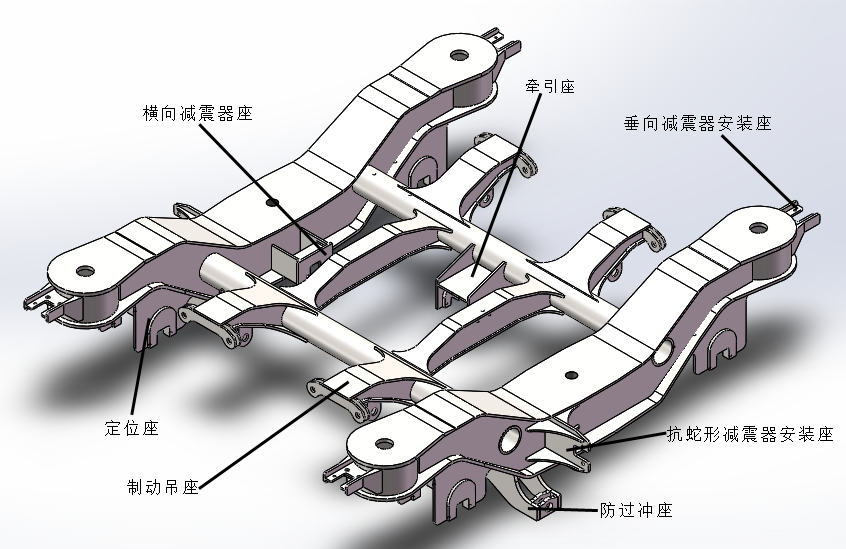

| 227 | 构架.png | 202.65K |

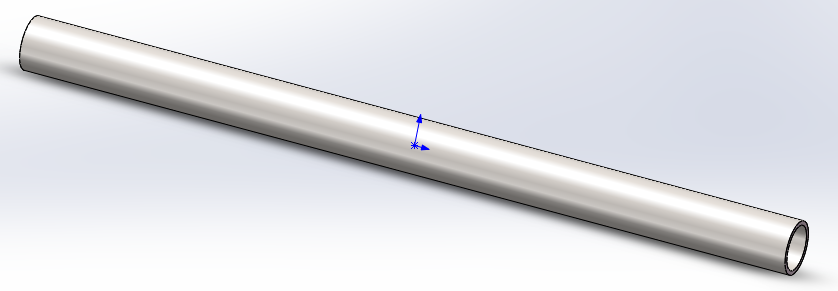

| 228 | 横梁.png | 49.63K |

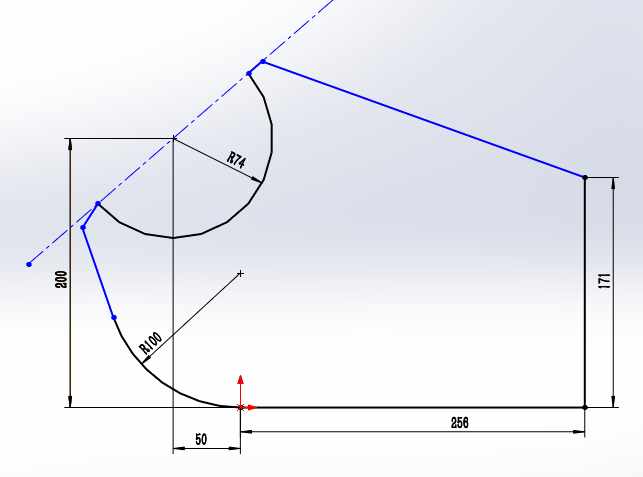

| 229 | 牵引拉杆座.png | 46.71K |
| 230 | GB_FASTENER_BOLT_SBAM12X55-C.sldprt | 501.50K |
| 231 | GB_FASTENER_BOLT_SBAM16X60-C.sldprt | 582.00K |
| 232 | GB_FASTENER_NUT_SNC1M12-C.sldprt | 375.50K |
| 233 | GB_HEXAGON_TYPE13M16NormalStyle-N.sldprt | 370.00K |
| 234 | 上盖板.SLDPRT | 283.50K |
| 235 | 下盖板.SLDPRT | 238.50K |
| 236 | 侧立板.SLDPRT | 192.00K |
| 237 | 制动卡钳安装座.SLDPRT | 179.00K |
| 238 | 制动装置侧立板.SLDPRT | 165.00K |
| 239 | 制动装置吊座板.SLDPRT | 167.50K |
| 240 | 制动装置安装座.SLDASM | 201.00K |
| 241 | 制动装置安装座上盖板.SLDPRT | 198.00K |
| 242 | 制动装置安装座下盖板.SLDPRT | 179.50K |
| 243 | 右侧梁.SLDASM | 302.50K |
| 244 | 圆筒.SLDPRT | 343.00K |
| 245 | 左侧梁.SLDASM | 300.50K |
| 246 | 扭杆安装座.SLDPRT | 267.00K |
| 247 | 扭杆组成.SLDASM | 331.00K |
| 248 | 抗蛇形减震器安装座.SLDPRT | 307.00K |
| 249 | 抗蛇形减震器安装座2.SLDPRT | 85.37K |
| 250 | 构架.SLDASM | 470.50K |
| 251 | 构架中央悬挂装置.SLDASM | 1.12M |
| 252 | 横向减震器安装座.SLDPRT | 252.00K |
| 253 | 横梁.SLDPRT | 141.50K |
| 254 | 牵引拉杆座.SLDPRT | 440.00K |
| 255 | 牵引支座.SLDASM | 576.50K |
| 256 | 纵向梁.SLDASM | 158.50K |
| 257 | 纵向梁上盖板.SLDPRT | 182.00K |
| 258 | 纵向梁下盖板.SLDPRT | 178.00K |
| 259 | 纵向梁侧立板.SLDPRT | 161.50K |
| 260 | 节点装置安装座.SLDPRT | 216.13K |
| 261 | 防过冲板.SLDASM | 150.00K |
| 262 | 防过冲板.SLDPRT | 150.00K |
| 263 | 防过冲板座2（右）.SLDPRT | 165.00K |
| 264 | 防过冲板座（右）.SLDPRT | 136.00K |
| 265 | 防过冲板座（左）.SLDPRT | 168.50K |
| 266 | 防过冲板（左）.SLDASM | 144.50K |
| 267 | 零件1.SLDPRT | 80.95K |
| 268 | 下座.PDF | 61.55K |
| 269 | 下座.SLDDRW | 278.46K |
| 270 | 下座.SLDPRT | 62.24K |
| 271 | 弹簧盖.SLDPRT | 105.84K |
| 272 | 橡胶囊.PDF | 76.44K |
| 273 | 橡胶囊.SLDDRW | 322.78K |
| 274 | 橡胶囊.SLDPRT | 170.60K |
| 275 | 橡胶堆.SLDPRT | 78.39K |
| 276 | 空气弹簧.PDF | 78.30K |
| 277 | 空气弹簧.SLDASM | 279.27K |
| 278 | 空气弹簧.SLDDRW | 215.01K |
| 279 | 转向架.SLDPRT | 83.03K |
| 280 | 金属片.SLDPRT | 57.15K |
| 281 | 金属隔板.SLDPRT | 68.19K |
| 282 | 制动盘.SLDPRT | 663.50K |
| 283 | 制动盘套.SLDPRT | 170.50K |
| 284 | 车轮.SLDPRT | 275.50K |
| 285 | 车轮2.0.SLDPRT | 408.50K |
| 286 | 车轴.SLDPRT | 309.00K |
| 287 | 轮对.SLDASM | 243.00K |
| 288 | 轮对2.0.SLDASM | 623.50K |
| 289 | 0型密封圈GB-T3452.1250x5.3-G.sldprt | 479.00K |
| 290 | cylindricalrollerbearingsgb.sldprt | 718.00K |
| 291 | GB_FASTENER_BOLT_SBAM12X65-C.sldprt | 500.50K |
| 292 | GB_FASTENER_BOLT_SBAM16X80-C.sldprt | 501.00K |
| 293 | GB_FASTENER_BOLT_SBAM20X80-C.sldprt | 591.00K |
| 294 | GB_FASTENER_NUT_SNC1M12-C.sldprt | 375.50K |
| 295 | GB_HEXAGON_TYPE13M16NormalStyle-N.sldprt | 370.00K |
| 296 | GB螺栓M22X55-C.sldprt | 569.00K |
| 297 | hexagonheadboltsgb.sldprt | 597.00K |
| 298 | hexnutsstyle1-gradesabgb.sldprt | 626.50K |
| 299 | hexnutsstyle2-gradesabgb.sldprt | 716.00K |
| 300 | plainwashers--productgradecgb.sldprt | 297.50K |
| 301 | plainwashers-nseries-gradeagb.sldprt | 298.50K |
| 302 | 压板.SLDPRT | 251.50K |
| 303 | 吊钩.SLDPRT | 176.00K |
| 304 | 定位套.SLDPRT | 261.50K |
| 305 | 弹簧上夹板.SLDPRT | 174.00K |
| 306 | 弹簧下夹板.SLDPRT | 233.00K |
| 307 | 弹簧下夹板绝缘层.SLDPRT | 234.50K |
| 308 | 盖形螺母.SLDPRT | 308.50K |
| 309 | 节点装置.SLDASM | 349.00K |
| 310 | 螺栓cct320-030-2007A.SLDPRT | 251.50K |
| 311 | 螺母cct320-031-2007A.SLDPRT | 215.00K |
| 312 | 转臂.SLDPRT | 689.00K |
| 313 | 转臂箍.SLDPRT | 317.00K |
| 314 | 转轴.SLDPRT | 228.00K |
| 315 | 转轴套.SLDPRT | 220.50K |
| 316 | 轴端安装.SLDASM | 652.00K |
| 317 | 轴箱体.SLDPRT | 406.50K |
| 318 | 轴箱减震器.SLDASM | 173.50K |
| 319 | 轴箱减震器上半段.SLDPRT | 249.50K |
| 320 | 轴箱减震器下半段.SLDPRT | 251.50K |
| 321 | 轴箱定位装置.SLDASM | 1.86M |
| 322 | 轴箱定位装置（右）.SLDASM | 1.85M |
| 323 | 轴箱弹簧.SLDASM | 974.50K |
| 324 | 轴箱弹簧（内）.SLDPRT | 653.00K |
| 325 | 轴箱弹簧（外）.SLDPRT | 518.50K |
| 326 | 轴箱盖.SLDPRT | 375.50K |
| 327 | 轴箱装置（轮对）.SLDASM | 2.22M |
| 328 | 锁紧板.SLDPRT | 172.50K |
| 329 | 防尘挡圈.SLDPRT | 350.50K |
| 330 | GB5782螺栓M20X80-C.sldprt | 585.50K |
| 331 | GB6170螺母M20-C.sldprt | 404.50K |
| 332 | 垫圈30GB97.1.SLDPRT | 199.00K |
| 333 | 垫圈GB9330.sldprt | 202.50K |
| 334 | 滚动轴承NU2228EGB283-94.sldprt | 587.50K |
此图纸下载需要278金币
立即下载
发布者
鲜艳的时光
创作: 6874
粉丝: 181
加入时间：2023-06-06
模型信息
图纸格式：step,sldasm,sldprt,slddrw,pdf
文件大小：57.01M
所需金币：278
上传时间：2024-02-16 18:08:55
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
图纸简介
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
0_0_364.png)
0.png)
0.png)
0.png)
0_0_364.png)
0_0_364.png)
0.png)
猜你喜欢
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
QQ在线客服
官方QQ群
