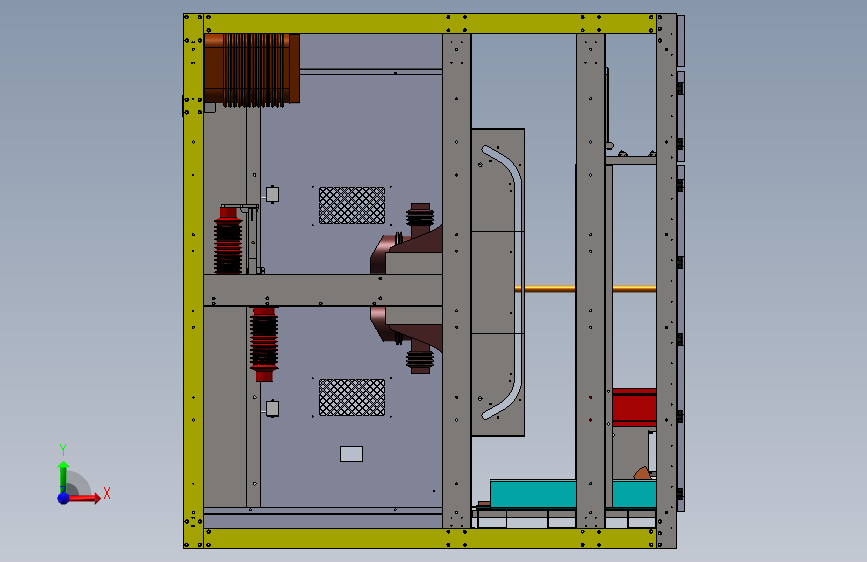

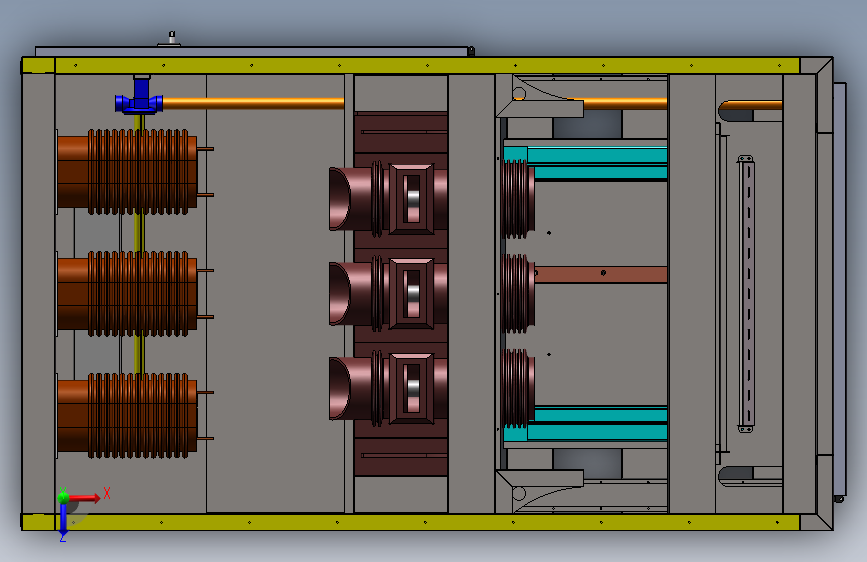

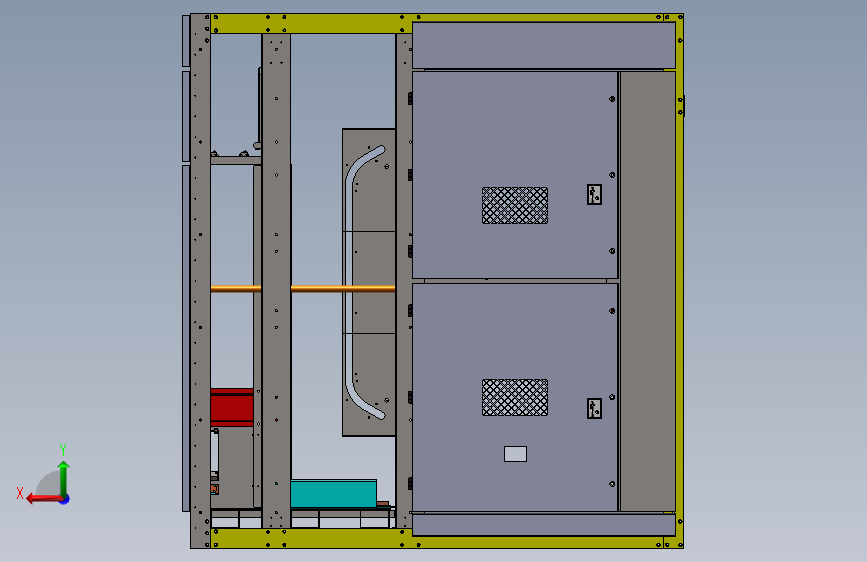

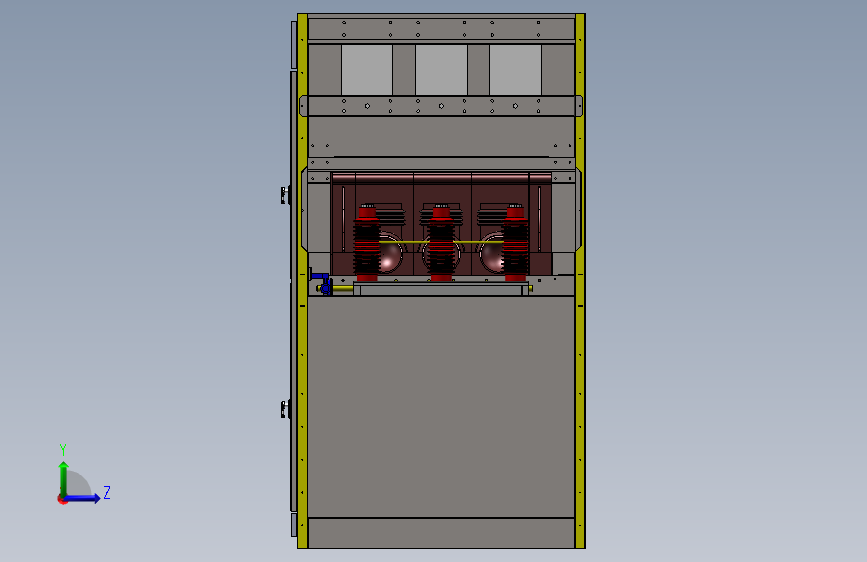

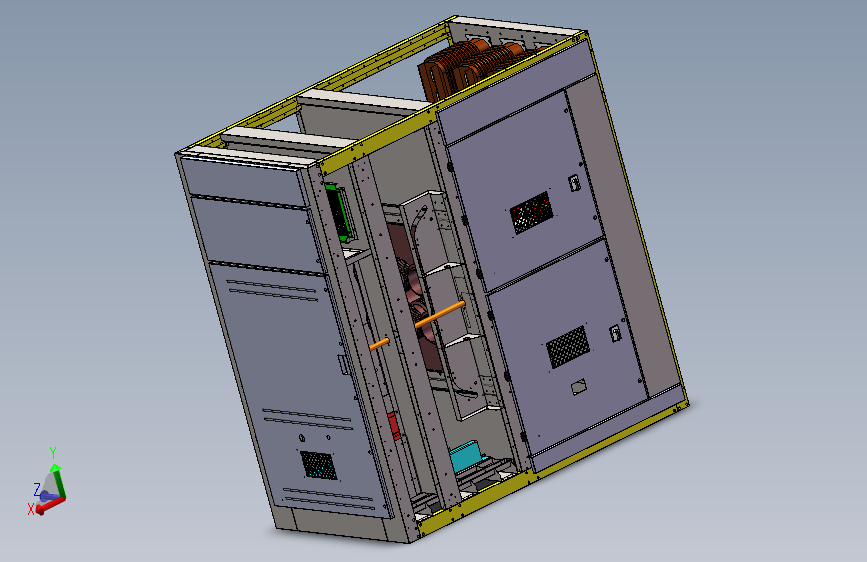

35KV开关柜设计（ID:965099）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17080856185707.rar | 54.56M |
| 2 | 2HS12.000.001总装图.SLDASM | 4.56M |
| 3 | 5HS12.000.001左侧框焊接图.SLDASM | 571.70K |
| 4 | 5HS12.000.002右侧框焊接图.SLDASM | 608.76K |
| 5 | 5HS12.000.003大门焊接图.SLDASM | 331.11K |
| 6 | 5HS12.000.004左右活门滑板焊接.SLDASM | 121.26K |
| 7 | 5HS12.000.004断路器支承焊接图.SLDASM | 290.98K |
| 8 | 5HS12.000.005侧门下焊接图.SLDASM | 188.44K |
| 9 | 5HS12.000.006侧门上焊接图.SLDASM | 190.76K |
| 10 | 8HS12.050.001仪表室下隔板.SLDPRT | 478.85K |
| 11 | 8HS12.050.002仪表室后隔板.SLDPRT | 386.77K |
| 12 | 8HS12.050.003前走线槽.SLDPRT | 234.37K |
| 13 | 8HS12.050.004右下防护板.SLDPRT | 425.14K |
| 14 | 8HS12.050.005后封板.SLDPRT | 294.38K |
| 15 | 8HS12.050.006底板封板.SLDPRT | 368.68K |
| 16 | 8HS12.050.007接地开关加强板.SLDPRT | 389.49K |
| 17 | 8HS12.050.008断路室右IP封板.SLDPRT | 251.16K |
| 18 | 8HS12.050.009断路室右弯板.SLDPRT | 250.77K |
| 19 | 8HS12.050.010断路室左IP封板.SLDPRT | 245.04K |
| 20 | 8HS12.050.011断路室左弯板.SLDPRT | 212.64K |
| 21 | 8HS12.050.012活门滑板右.SLDPRT | 1019.25K |
| 22 | 8HS12.050.012活门滑板左.SLDPRT | 512.94K |
| 23 | 8HS12.050.013活门滑板左.SLDPRT | 963.01K |
| 24 | 8HS12.050.014玻璃压板.SLDPRT | 638.53K |
| 25 | 8HS12.050.015端子板.SLDPRT | 381.21K |
| 26 | 8HS12.050.016继电器屏板.SLDPRT | 5.27M |
| 27 | 8HS12.050.017.1后竖梁加强梁.SLDPRT | 233.49K |
| 28 | 8HS12.050.017缺口加强板.SLDPRT | 161.14K |
| 29 | 8HS12.050.018触头盒上隔板.SLDPRT | 389.21K |
| 30 | 8HS12.050.019触头盒下隔板.SLDPRT | 385.34K |
| 31 | 8HS12.050.020触头盒安装板.SLDPRT | 798.23K |
| 32 | 8HS12.050.021触头盒安装梁.SLDPRT | 575.27K |
| 33 | 8HS12.050.022触头盒弯板封板.SLDPRT | 377.25K |
| 34 | 8HS12.050.023门仪表门.SLDPRT | 556.60K |
| 35 | 8HS12.050.024门侧门下.SLDPRT | 1.70M |
| 36 | 8HS12.050.025门侧门.SLDPRT | 1.68M |
| 37 | 8HS12.050.026门前大门.SLDPRT | 1.72M |
| 38 | 8HS12.050.027.1前大门加强板.SLDPRT | 151.22K |
| 39 | 8HS12.050.027门前大门加强板.SLDPRT | 296.15K |
| 40 | 8HS12.050.028侧边封板.SLDPRT | 614.04K |
| 41 | 8HS12.071.001上下中横梁.SLDPRT | 359.38K |
| 42 | 8HS12.071.002互感器安装梁.SLDPRT | 425.89K |
| 43 | 8HS12.071.003侧横梁1.SLDPRT | 594.02K |
| 44 | 8HS12.071.004侧横梁.SLDPRT | 590.97K |
| 45 | 8HS12.071.005侧竖梁.SLDPRT | 828.59K |
| 46 | 8HS12.071.006前上横梁.SLDPRT | 490.50K |
| 47 | 8HS12.071.007前上横梁1.SLDPRT | 340.36K |
| 48 | 8HS12.071.008前下横梁.SLDPRT | 563.47K |
| 49 | 8HS12.071.009前下横梁1.SLDPRT | 480.84K |
| 50 | 8HS12.071.010前门横梁.SLDPRT | 334.89K |
| 51 | 8HS12.071.011互感器安装梁.SLDPRT | 482.03K |
| 52 | 8HS12.071.011右前竖梁.SLDPRT | 1.41M |
| 53 | 8HS12.071.012后侧横梁.SLDPRT | 319.62K |
| 54 | 8HS12.071.013后侧横梁右.SLDPRT | 412.63K |
| 55 | 8HS12.071.014.1后侧横梁右上.SLDPRT | 449.93K |
| 56 | 8HS12.071.014后侧横梁右下.SLDPRT | 359.84K |
| 57 | 8HS12.071.015后横梁.SLDPRT | 466.82K |
| 58 | 8HS12.071.016后横梁上.SLDPRT | 343.95K |
| 59 | 8HS12.071.017.1后竖梁加强梁.SLDPRT | 233.04K |
| 60 | 8HS12.071.017后竖梁.SLDPRT | 1.26M |
| 61 | 8HS12.071.018导轨支承前后.SLDPRT | 665.90K |
| 62 | 8HS12.071.019导轨支承左右.SLDPRT | 858.64K |
| 63 | 8HS12.071.020左前竖梁.SLDPRT | 920.87K |
| 64 | 8HS12.071.021侧横梁1.SLDPRT | 359.40K |
| 65 | 8HS12.071.021电磁锁支架.SLDPRT | 195.53K |
| 66 | 8HS12.071.022端子板支架.SLDPRT | 231.94K |
| 67 | 8HS12.071.022端子板支架左.SLDPRT | 230.32K |
| 68 | 8HS12.071.023端子板支架左.SLDPRT | 230.33K |
| 69 | 8HS12.071.024继电器屏板支架.SLDPRT | 238.55K |
| 70 | 8HS12.071.025继电器屏板支架左.SLDPRT | 241.05K |
| 71 | 8HS12.071.026伞齿轮支架.SLDPRT | 272.26K |
| 72 | 8HS12.071.027伞齿轮支架1.SLDPRT | 218.77K |
| 73 | 8HS12.071.028传感器安装梁.SLDPRT | 562.68K |
| 74 | 8HS12.071.029前上封板.SLDPRT | 352.42K |
| 75 | 8HS12.071.030活门滑板加强筋.SLDPRT | 206.30K |
| 76 | 8HS12.071.031侧横梁.SLDPRT | 319.38K |
| 77 | 8HS12.071.041侧竖梁.SLDPRT | 494.16K |
| 78 | 8HS12.071.051前上横梁.SLDPRT | 486.40K |
| 79 | 8HS12.071.061前上横梁1.SLDPRT | 337.92K |
| 80 | 8HS12.071.071前下横梁.SLDPRT | 552.40K |
| 81 | 8HS12.071.081前下横梁1.SLDPRT | 480.31K |
| 82 | 右导轨.SLDPRT | 177.17K |
| 83 | 左导轨.SLDPRT | 168.51K |
| 84 | 接地铜排.SLDPRT | 92.88K |
| 85 | 断路器右导向支架.SLDPRT | 311.20K |
| 86 | 断路器左导向支架.SLDPRT | 300.22K |
| 87 | 玻璃压板.SLDPRT | 587.19K |
| 88 | 门前大门加强筋.SLDPRT | 188.03K |
| 89 | 35kv连体绝缘子.SLDPRT | 435.04K |
| 90 | 地刀JN22B.SLDASM | 504.01K |
| 91 | 地刀动触头.SLDPRT | 73.50K |
| 92 | 地刀动触头夹板.SLDPRT | 71.21K |
| 93 | 地刀动触头连接轴.SLDPRT | 53.43K |
| 94 | 地刀右安装板.SLDPRT | 90.88K |
| 95 | 地刀安装板1.SLDPRT | 125.67K |
| 96 | 地刀安装板3.SLDPRT | 53.51K |
| 97 | 地刀左安装板.SLDPRT | 91.14K |
| 98 | 地刀转向轴.SLDPRT | 63.90K |
| 99 | 地刀铜排搭接件.SLDPRT | 97.45K |
| 100 | 地刀静触头.SLDPRT | 100.18K |
| 101 | 35KV传感器.SLDPRT | 435.01K |
| 102 | ABB弯板.sldprt | 112.16K |
| 103 | ABB触头盒.sldprt | 579.61K |
| 104 | LZZBJ9-40.5.SLDPRT | 1007.43K |
| 105 | 伞齿轮.SLDPRT | 200.14K |
| 106 | 右导轨配件.SLDPRT | 132.61K |
| 107 | 操作轴.SLDPRT | 62.99K |
| 108 | 电流互感器LZZBJ9-35A（华建电气）.SLDPRT | 1.09M |
| 109 | 电流互感器LZZBJ9-35A（湖北大二互）.SLDPRT | 1.04M |
| 110 | 电磁锁.SLDPRT | 365.03K |
| 111 | 联锁支架.SLDPRT | 155.66K |
| 112 | 触头盒CHZ35.304.SLDPRT | 1.31M |
| 113 | 铜排上A分支.SLDPRT | 81.76K |
| 114 | 铜排上C分支.SLDPRT | 81.25K |
| 115 | 铰链1-中轴.SLDPRT | 41.59K |
| 116 | 铰链1-垫片.SLDPRT | 63.27K |
| 117 | 铰链1-部件1.SLDPRT | 88.49K |
| 118 | 铰链1-部件2.SLDPRT | 124.94K |
| 119 | 门锁GJL9-1裕丰.SLDASM | 85.41K |
此图纸下载需要176金币
立即下载
发布者
鲜艳的时光
创作: 6874
粉丝: 239
加入时间：2023-06-06
模型信息
图纸ID：965099
图纸格式：sldasm,sldprt
文件大小：55.87M
所需金币：176
上传时间：2024-02-16 20:14:03
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
图纸简介
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
