齿轮齿条移载机，桁架机械（ID:989319）

设备部件 / 传动部件 / 齿轮齿条移载机，桁架机械

©非原创

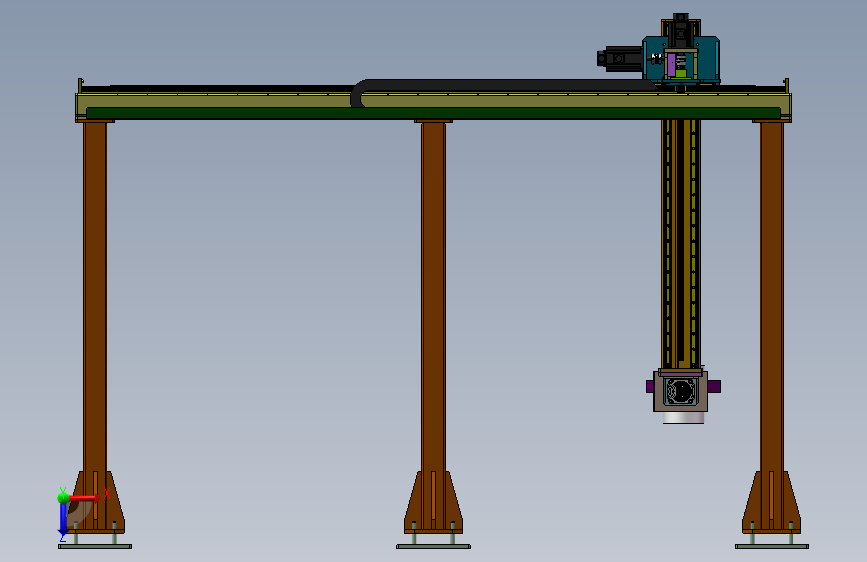

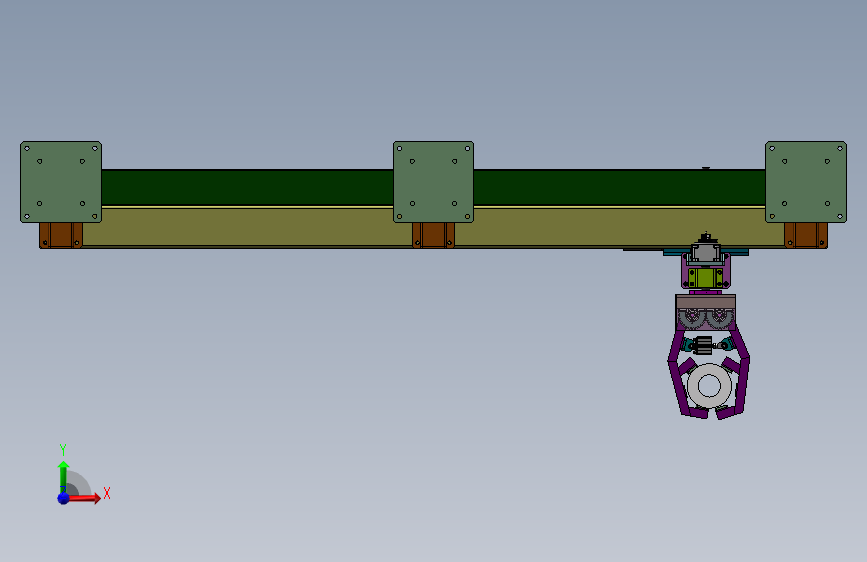

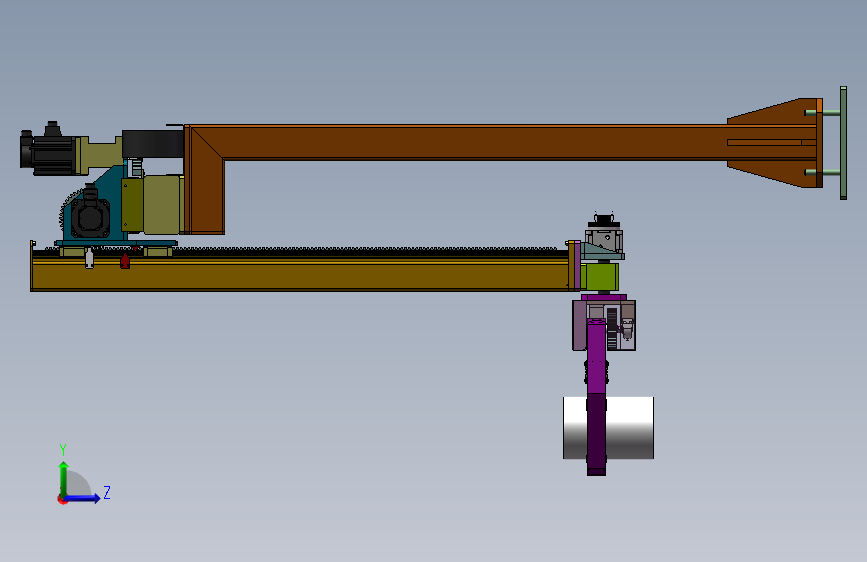

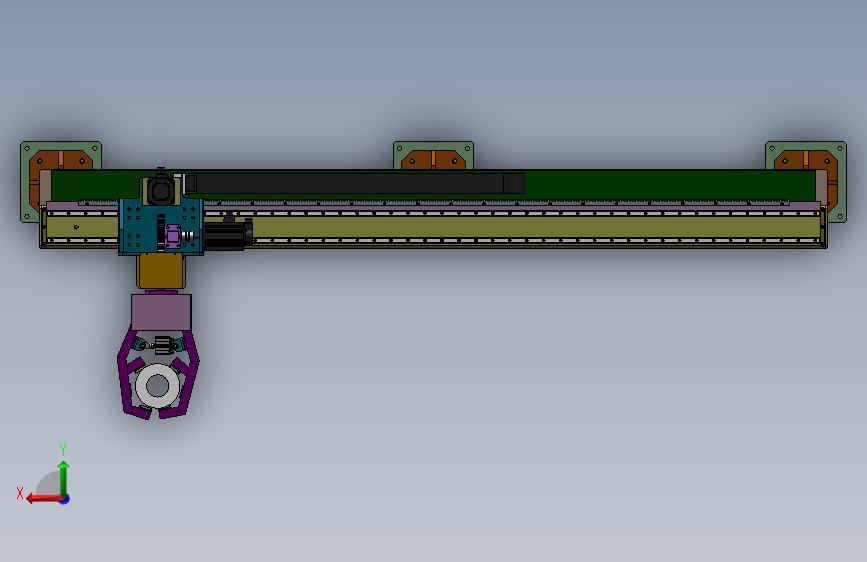

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17094702195546.zip	19.84M
2	ACQ63-CB-Screw.sldprt	133.00K
3	ACQ63x20SBCB0.sldasm	324.50K
4	ACQ63_Nut.sldprt	167.50K
5	ACQS-63x20-B_20r.sldprt	163.50K
6	ACQS-63x2020_b.sldprt	583.00K
7	B6005ZZ.sldprt	212.00K
8	B6208ZZ.sldprt	199.00K
9	B6905ZZ.sldprt	201.00K
10	CDRB1BW100-90S-S79A_0a.SLDASM	293.50K
11	CDRB1W100-_0_BODYa.sldprt	651.00K
12	CRB1100-S79_La.sldprt	166.50K
13	CRB1100-S79_Ra.sldprt	171.50K
14	CRB1100W_SHAFTa.sldprt	154.50K
15	CRB1_P411050-1a.sldprt	137.00K
16	F-ACQ50Y.sldprt	279.00K
17	F-ACQ63CB.sldprt	293.00K
18	Headless_pin_DIN_913___M6x10.sldprt	171.50K
19	HGH30.sldprt	518.00K
20	HGH30CA-XX.SLDASM	344.50K
21	HGH30CA-ZZ.SLDASM	328.50K
22	HGR30-Y.sldprt	422.00K
23	HGR30-Yy.sldprt	380.50K
24	MCGLWK50_22_25.sldasm	229.50K
25	MCGLWK50_22_25_p.sldprt	544.50K
26	MDME152SCG.SLDPRT	469.50K
27	MDME302SCG.SLDPRT	563.50K
28	PDR20.SLDPRT	324.50K
29	STEHN13A.sldprt	150.50K
30	TLP25x77-R55-1700L.SLDPRT	324.50K
31	tn0qctlz.test	0B
32	x传动轴承座.SLDPRT	407.00K
33	x伺服电机座.SLDPRT	423.00K
34	X驱动轴.SLDPRT	296.50K
35	Z原点对位片.SLDPRT	215.00K
36	Z原点感应片.SLDPRT	238.00K
37	Z轴.SLDPRT	1.50M
38	Z轴承座.SLDPRT	260.00K
39	Z驱动轴.SLDPRT	291.50K
40	原点对位片.SLDPRT	290.50K
41	原点感应片.SLDPRT	296.50K
42	夹块.SLDPRT	393.50K
43	夹爪.SLDASM	1020.00K
44	夹爪.SLDPRT	802.00K
45	夹爪固定底板.SLDPRT	462.00K
46	夹爪旋转轴.SLDPRT	236.50K
47	夹爪旋转轴承座.SLDPRT	288.00K
48	夹爪轴承座.SLDPRT	298.00K
49	夹爪轴承座组件.SLDASM	171.00K
50	工件.SLDPRT	133.50K
51	感应片2.SLDPRT	174.00K
52	拖链槽.SLDPRT	267.50K
53	拖链牵引支架.SLDPRT	313.00K
54	挡板.SLDPRT	178.00K
55	旋转夹爪机构.SLDPRTa.SLDASM	1.04M
56	旋转机构安装板.SLDPRT	407.00K
57	旋转气缸固定板.SLDPRT	346.50K
58	旋转轴.SLDPRT	258.50K
59	旋转轴固定板.SLDPRT	247.50K
60	横滑板.SLDPRT	1.19M
61	横移动单元.SLDASM	2.21M
62	横轨.SLDPRT	2.08M
63	气缸固定座2.SLDPRT	232.00K
64	直齿圆柱外齿轮GB_T1356-2001_4_20_20_30_20.sldprt	516.00K
65	直齿圆柱外齿轮GB_T1356-2001_4_32_20_30_25.sldprt	577.00K
66	直齿圆柱外齿轮GB_T1356-2001_4_50_20_30_10.sldprt	1.01M
67	移动Z轴.SLDASM	633.00K
68	移载机.SLDASM	2.88M
69	立柱.SLDPRT	441.00K
70	端盖.SLDPRT	143.00K
71	调整支撑.SLDPRT	241.50K
72	防护罩.SLDPRT	162.50K
73	防护罩1.SLDPRT	334.50K
74	防撞支架.SLDPRT	226.50K
75	限位块.SLDPRT	207.00K
76	隔套.SLDPRT	145.00K
77	齿条GB_T1356-2001_4_20_1720X30X30.sldprt	2.01M
78	齿条GB_T1356-2001_4_20_3350X30X30.sldprt	3.21M

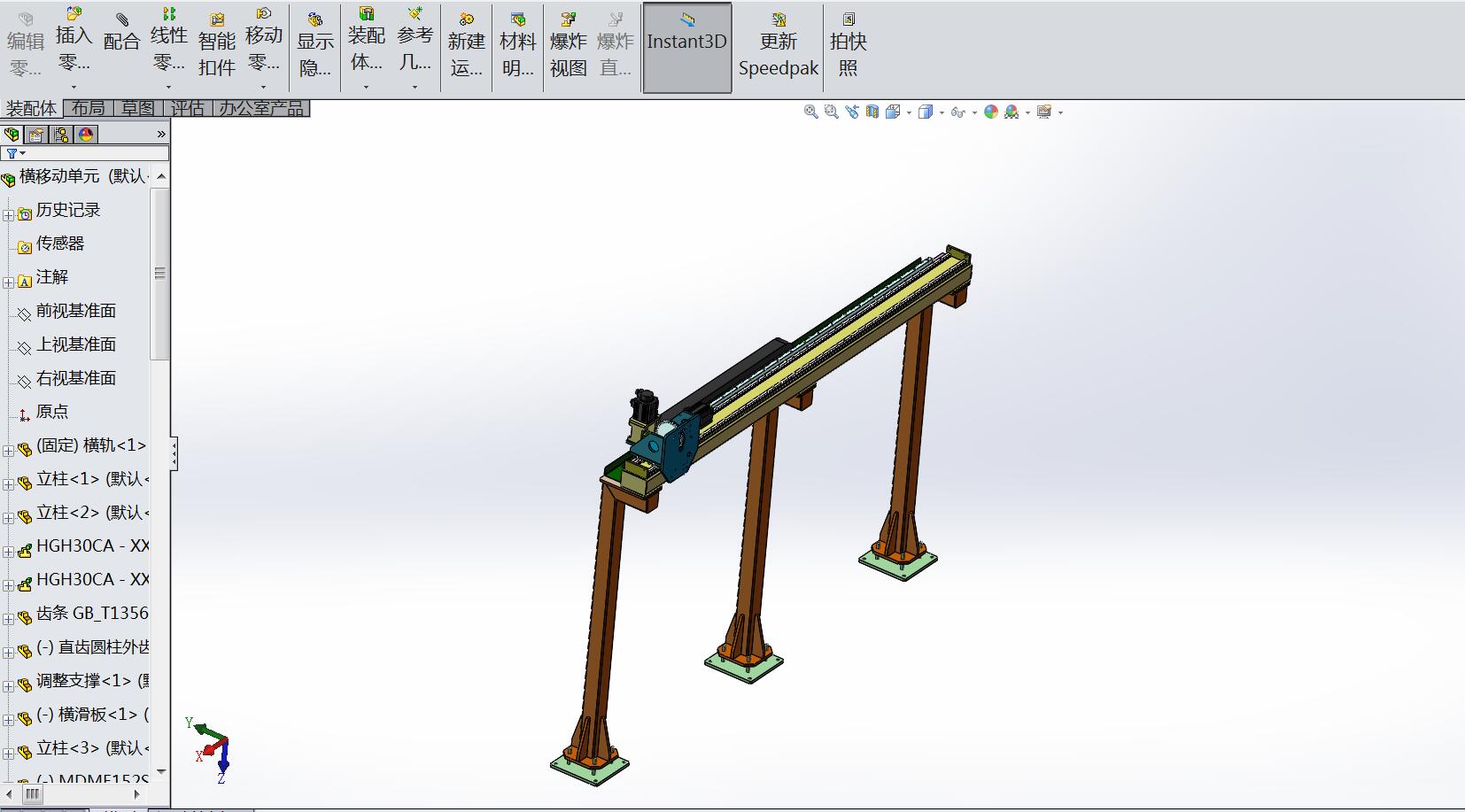

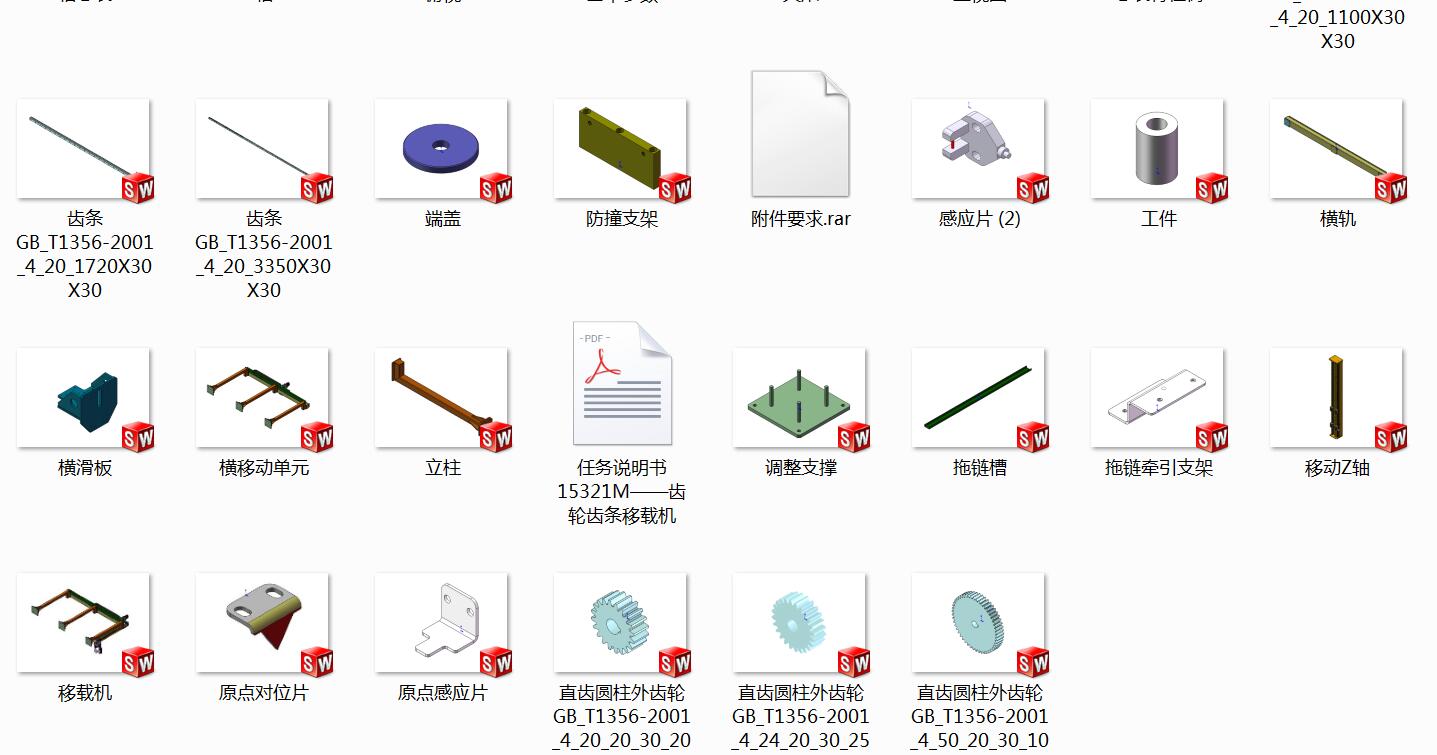

79	齿轮齿条移载机X轴总装.jpg	108.58K

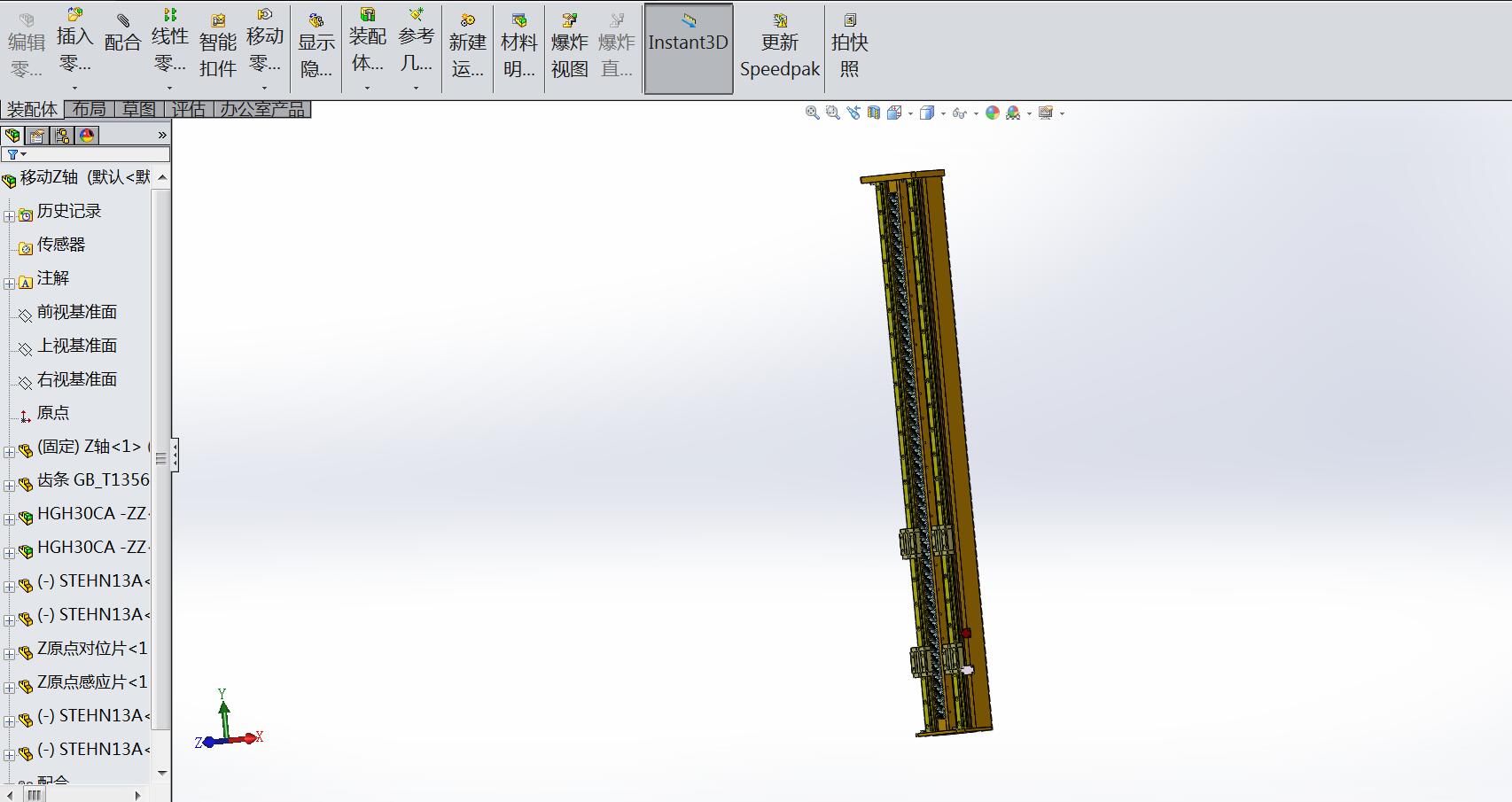

80	齿轮齿条移载机Z轴.jpg	97.54K

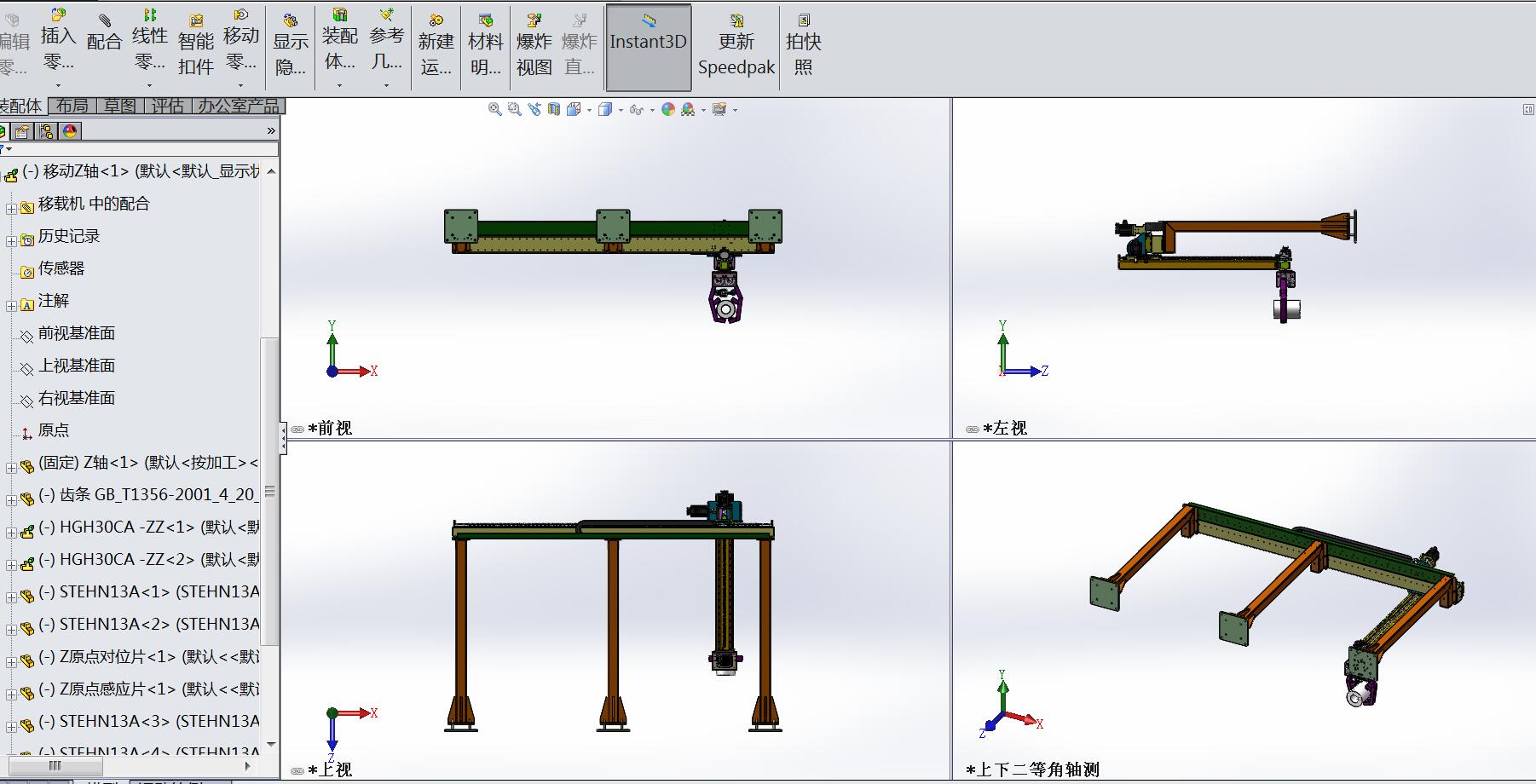

81	齿轮齿条移载机三视图.jpg	143.10K

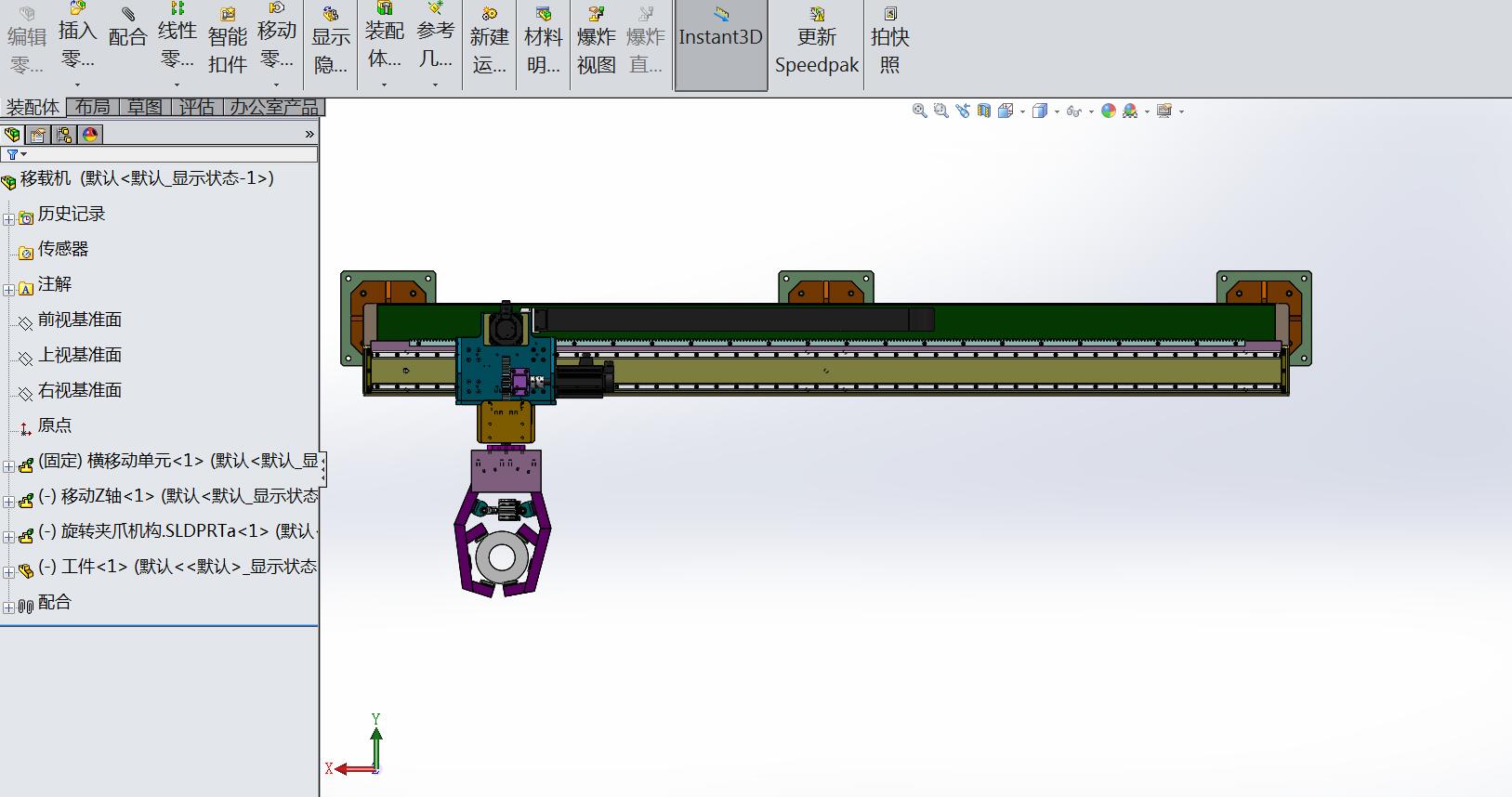

82	齿轮齿条移载机俯视.jpg	100.73K

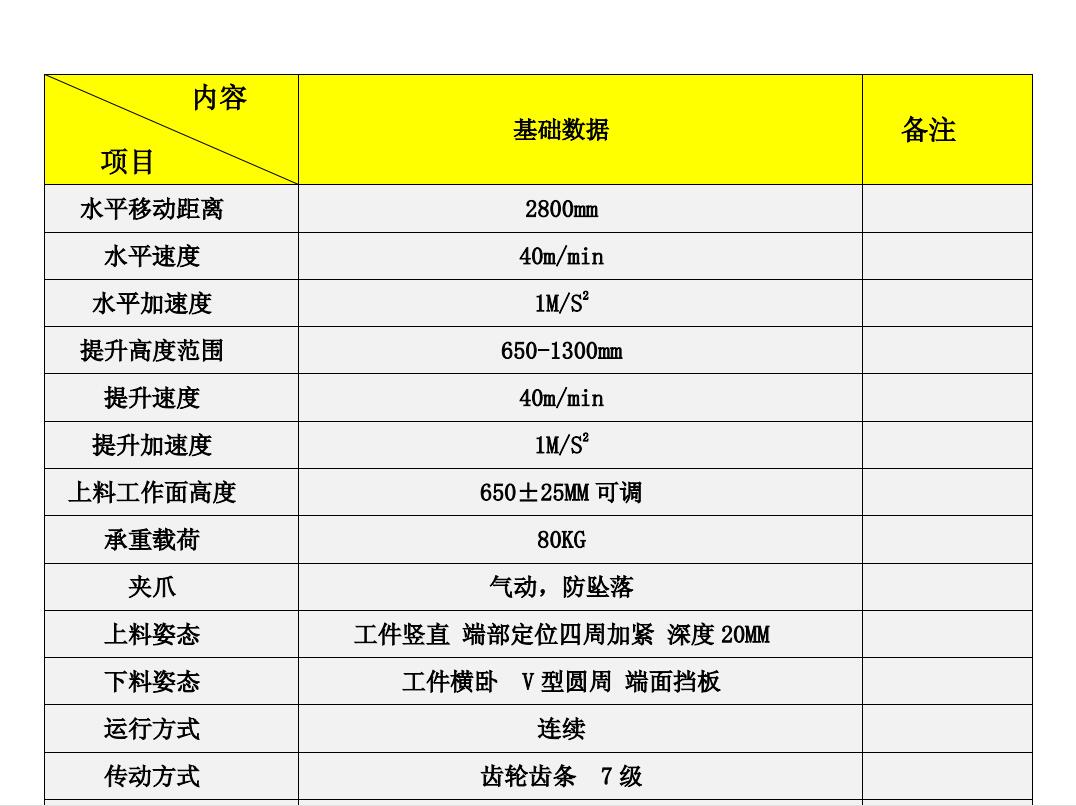

83	齿轮齿条移载机基本参数.jpg	74.01K

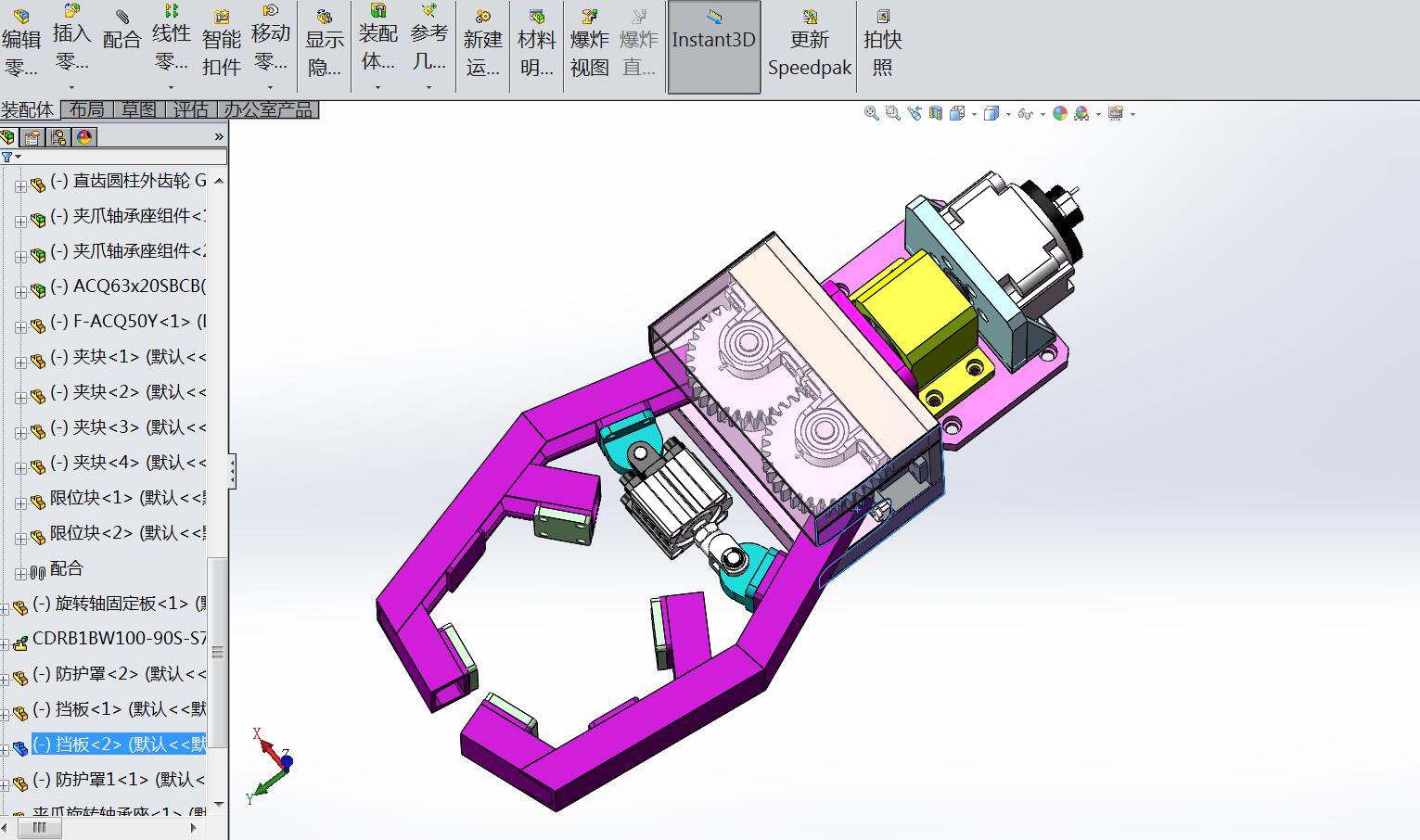

84	齿轮齿条移载机夹爪.jpg	152.02K

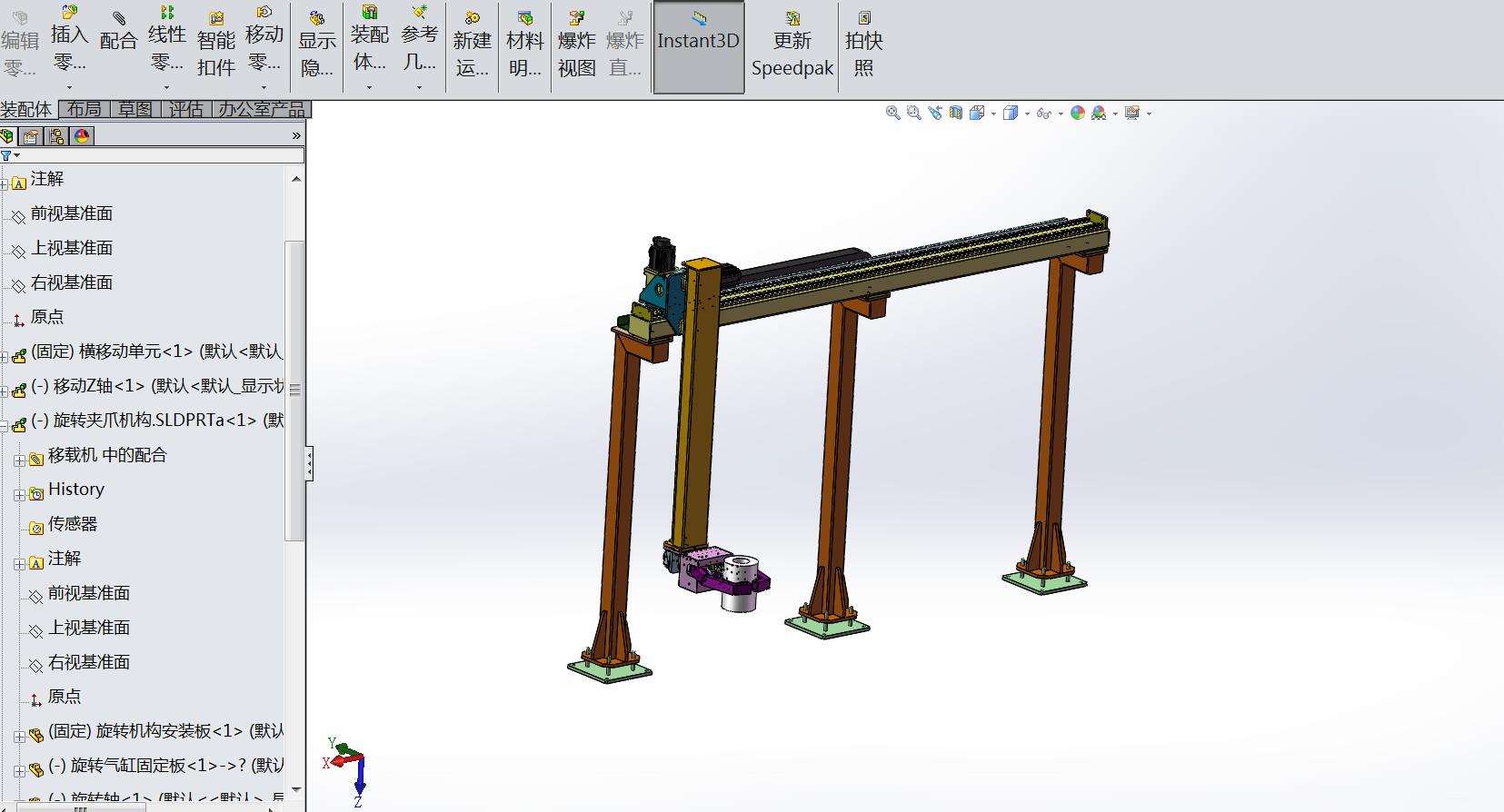

85	齿轮齿条移载机总装特征树.jpg	113.38K
