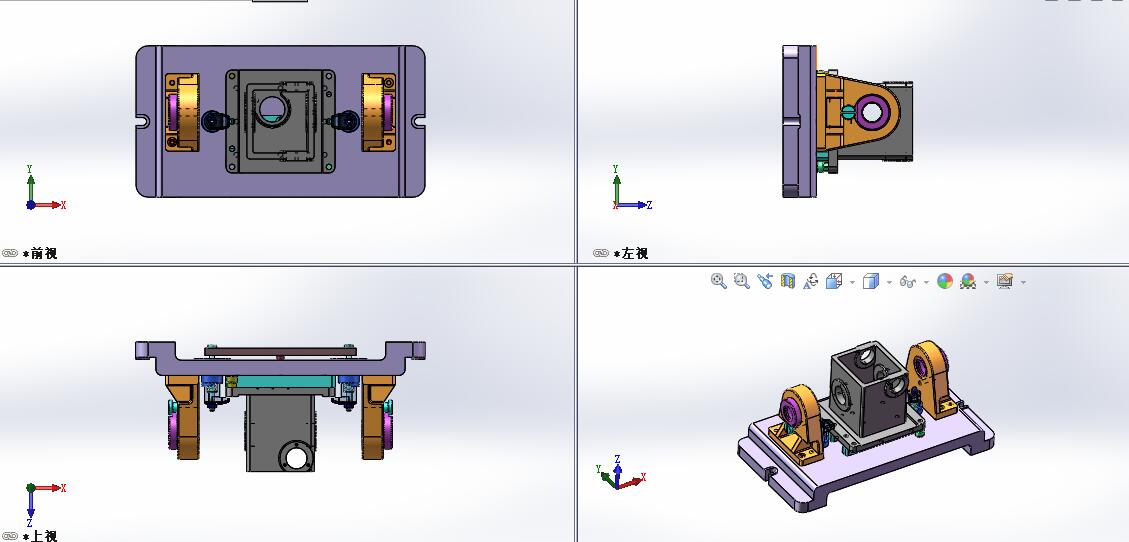

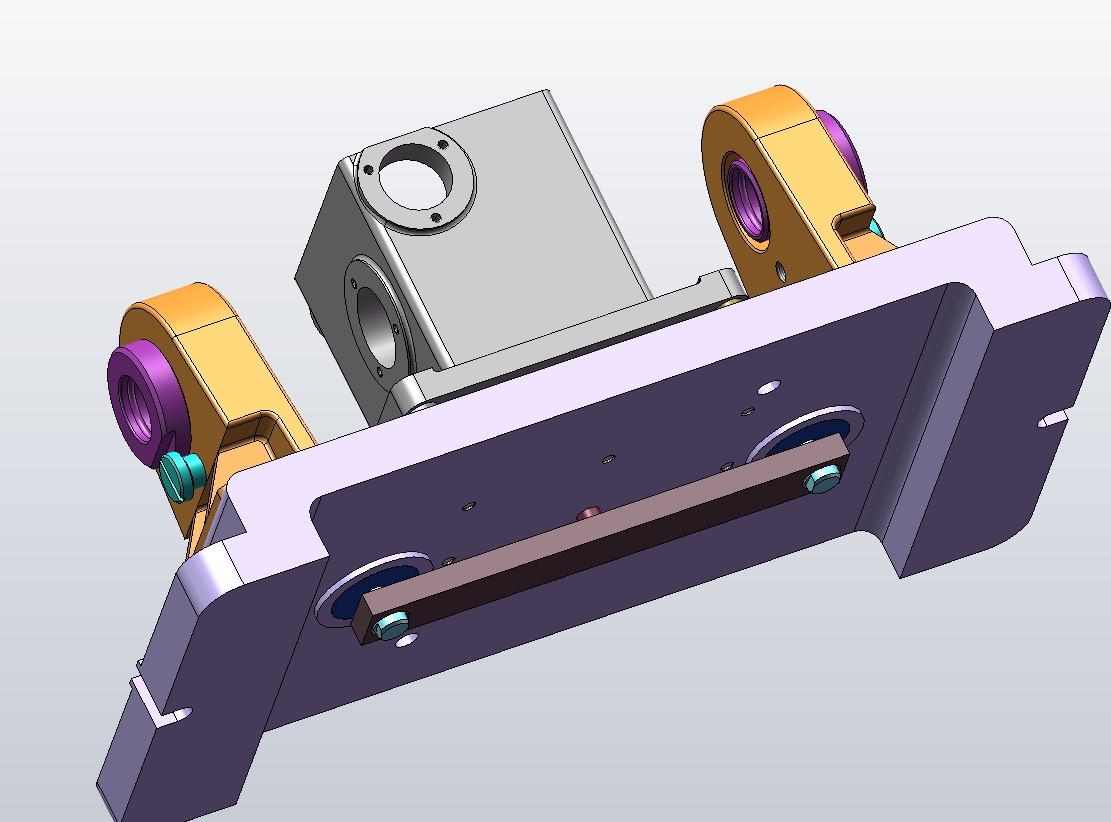

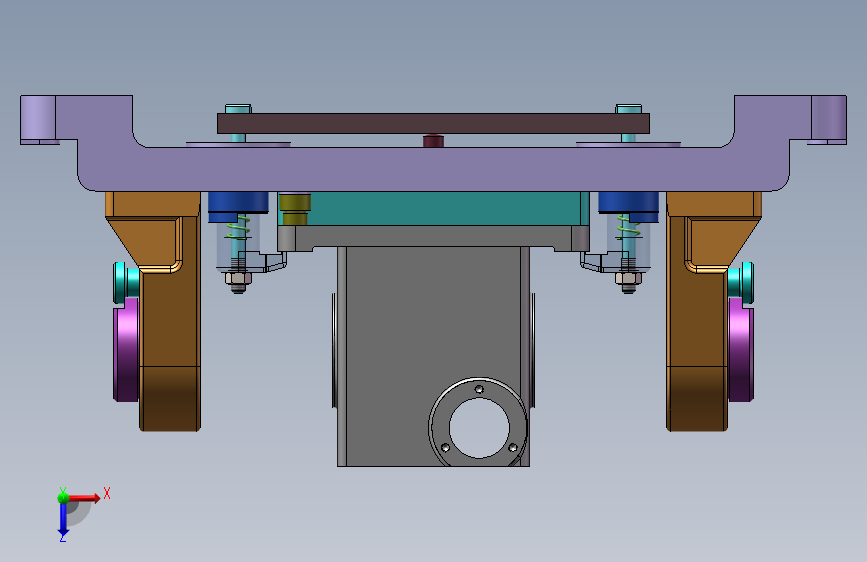

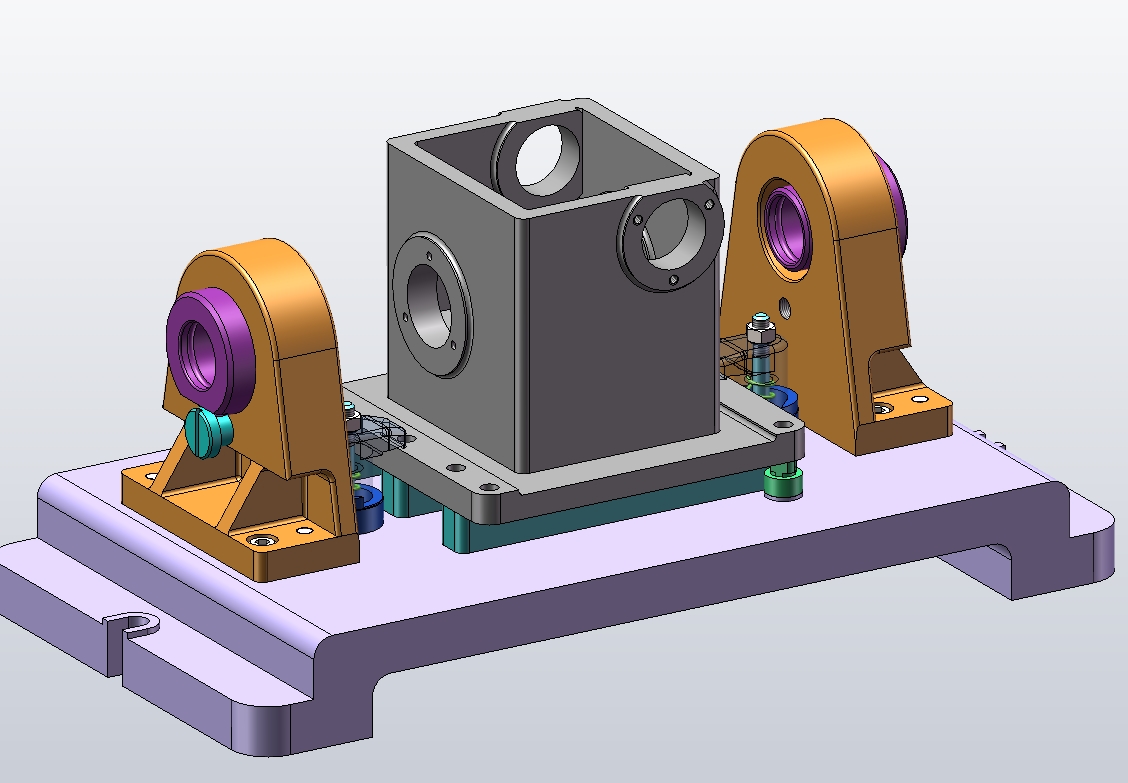

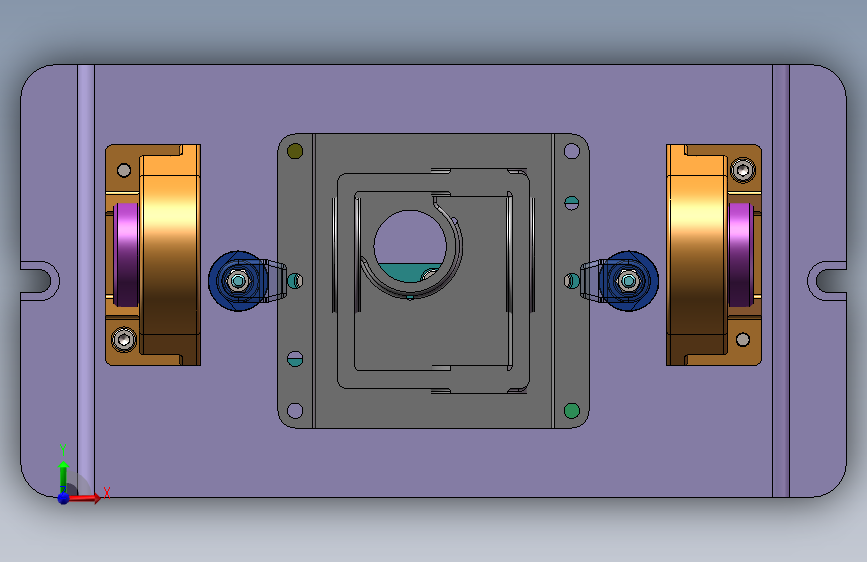

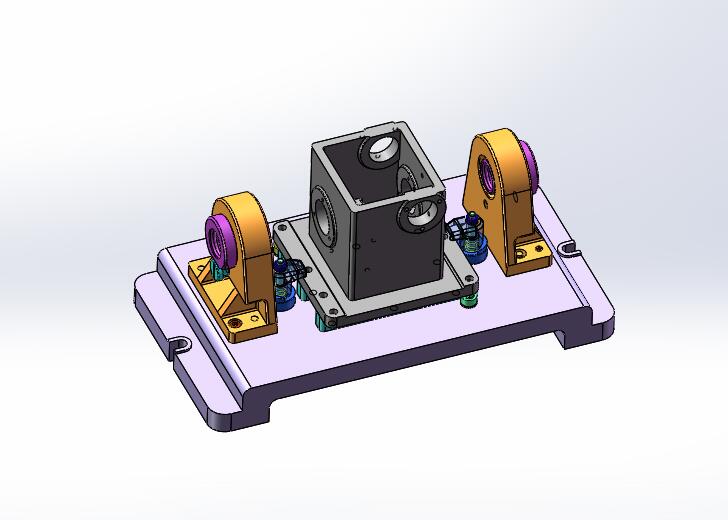

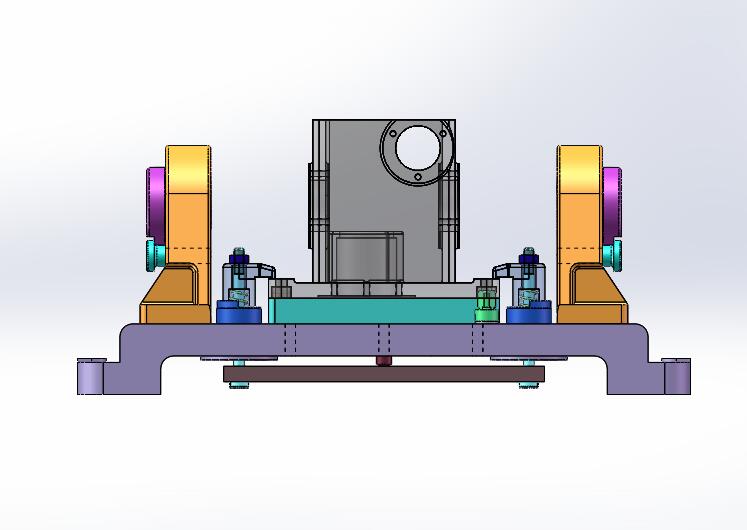

减速箱体镗孔夹具设计CAD+三维（ID:996254）

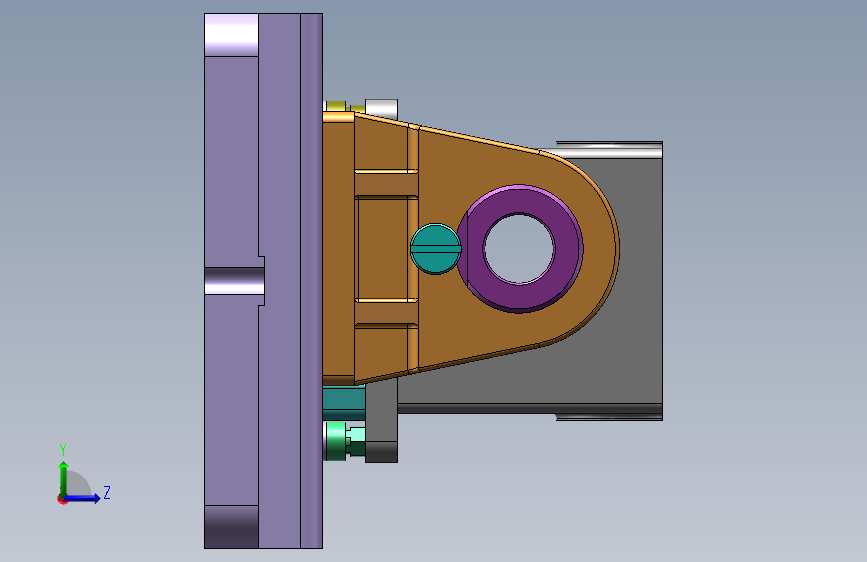

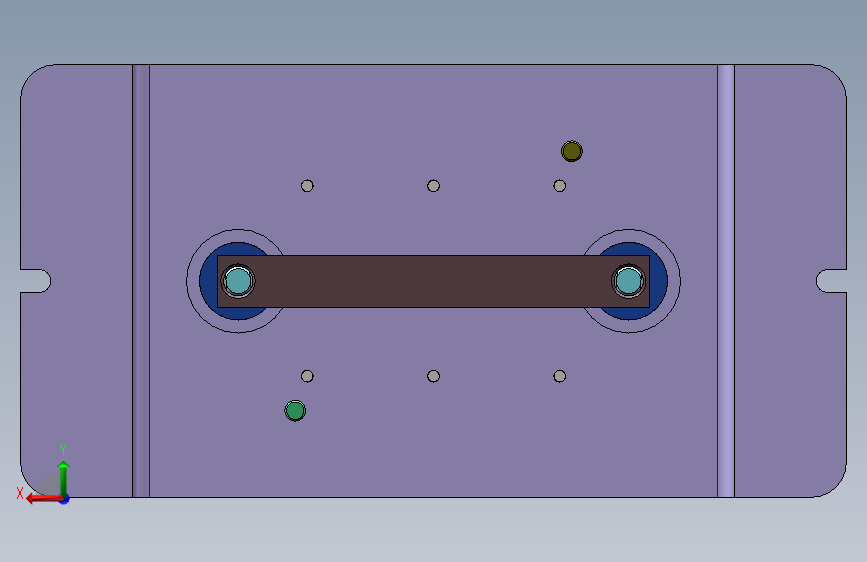

0.png)
1.png)
2.png)
3.png)
4.png)

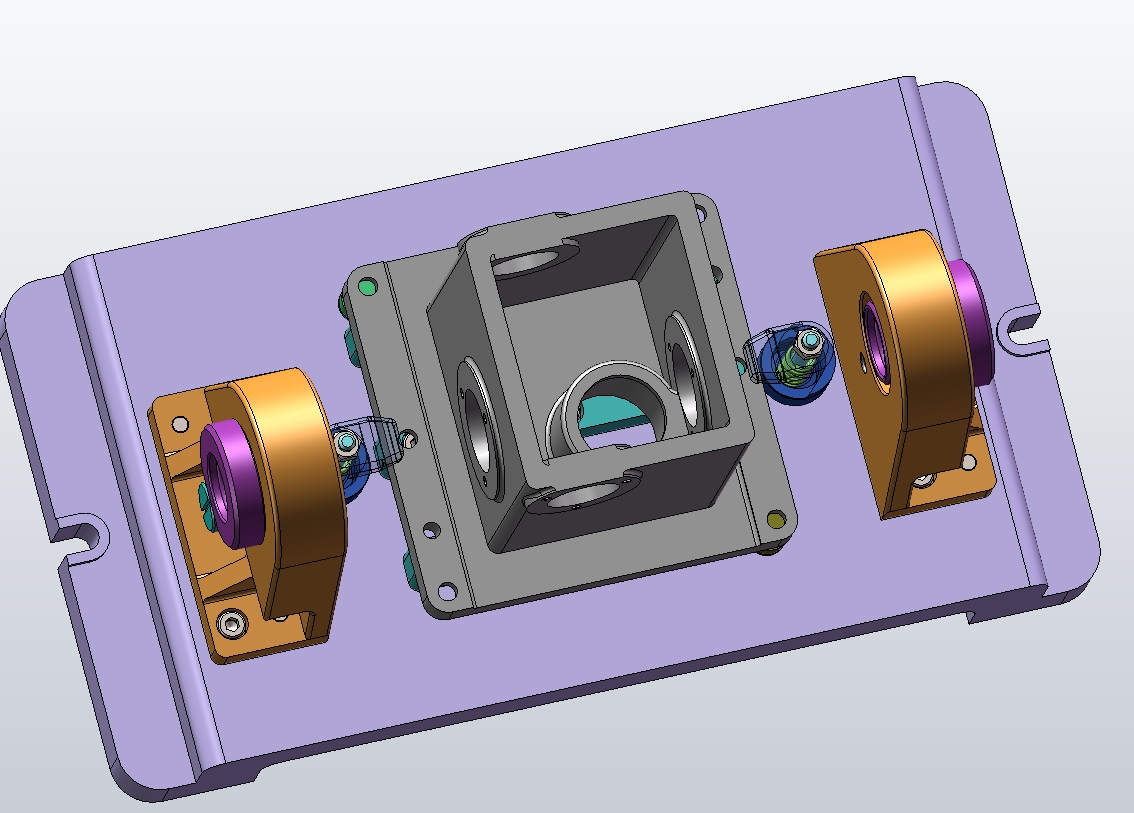

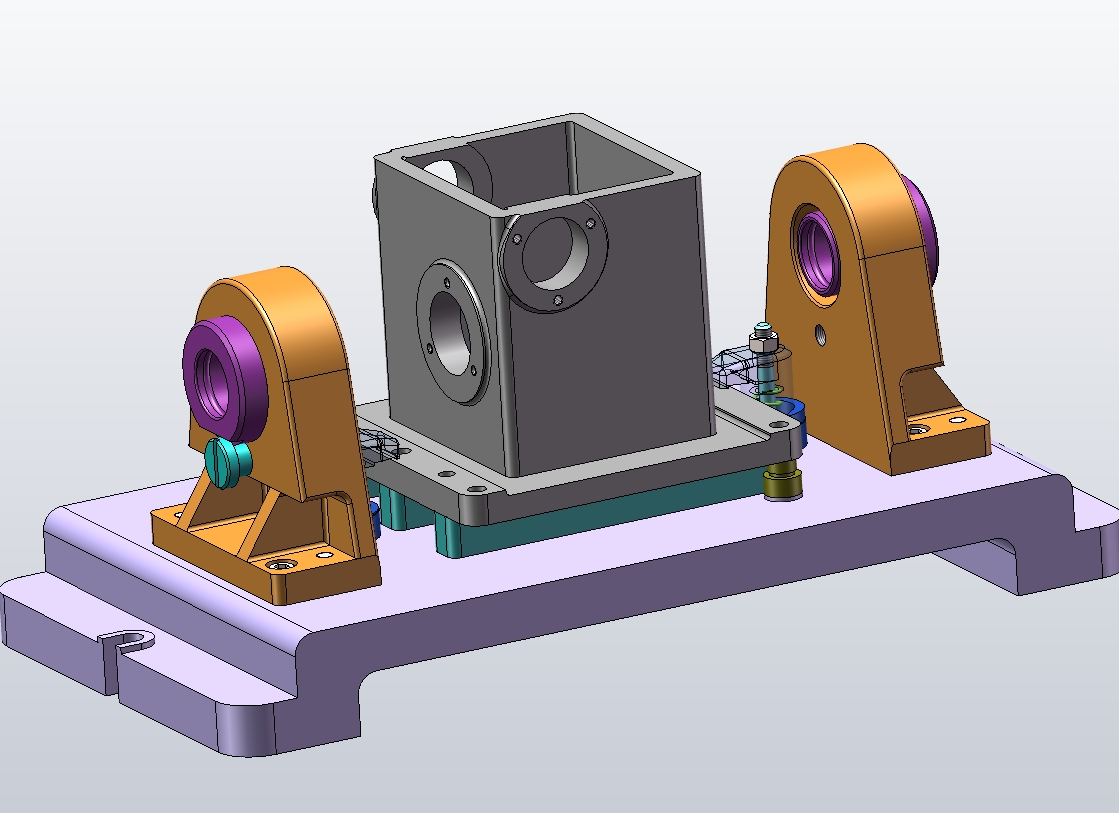

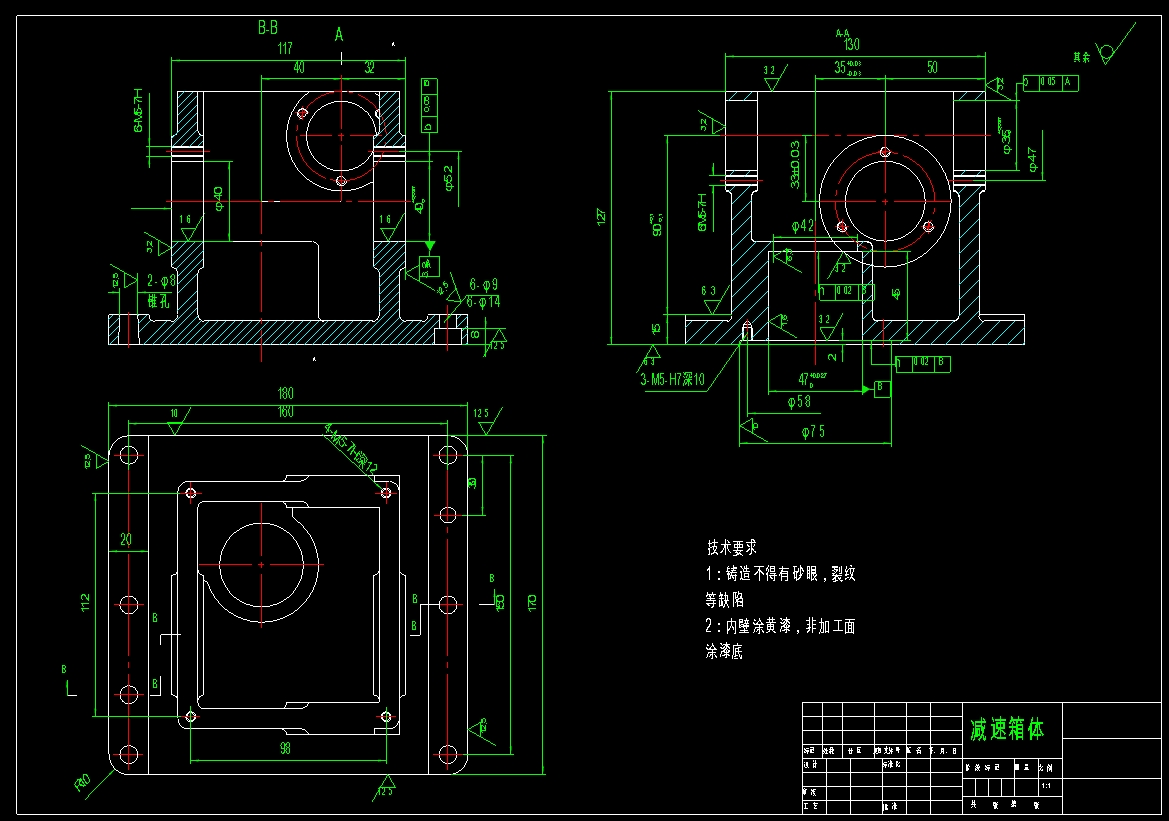

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1709488701126.zip | 5.55M |
| 2 | 上面.png | 280.13K |
| 3 | 下面.png | 227.68K |
| 4 | 前面.png | 244.67K |
| 5 | 后面.png | 243.55K |
| 6 | 微信截图_20231117083324.png | 343.02K |
| 7 | 微信截图_20231117083357.png | 272.98K |

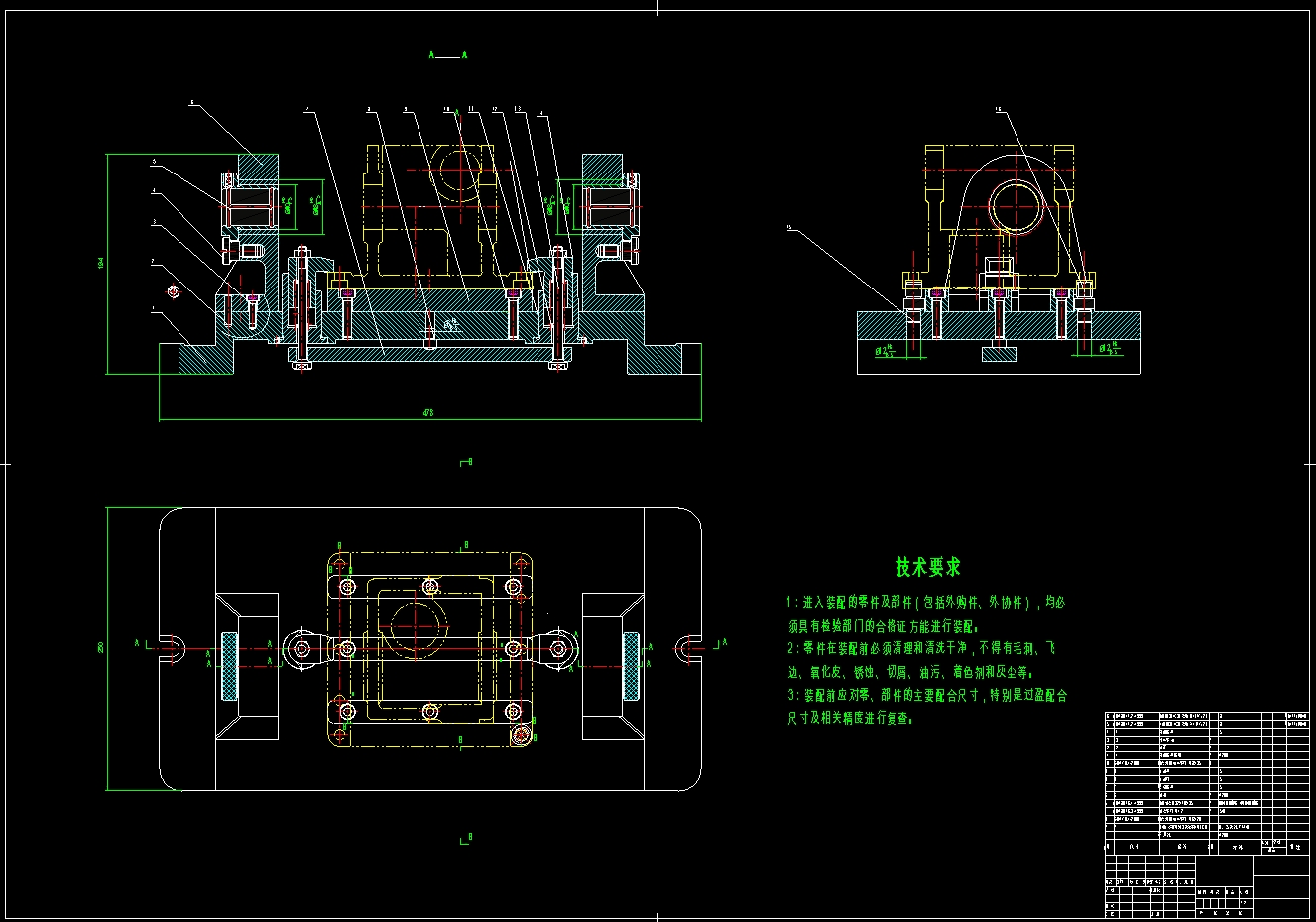

| 8 | 减速箱体零件图.dwg | 89.42K |
| 9 | 镗孔夹具体.dwg | 111.18K |
| 10 | 镗孔装配图.dwg | 291.32K |
| 11 | 11_构型压板底座.SLDPRT | 90.92K |
| 12 | 12_弹簧.SLDPRT | 352.37K |
| 13 | 13_球头螺栓.SLDPRT | 64.43K |
| 14 | 14_构型压板.SLDPRT | 153.77K |
| 15 | 15_A型固定式定位销A14f7×24.SLDPRT | 66.67K |
| 16 | 16_B型固定式定位销A14f7×24.SLDPRT | 83.89K |
| 17 | 1_夹具体.SLDPRT | 177.66K |
| 18 | 4_镗套螺钉M12.SLDPRT | 113.55K |
| 19 | 5_B型镗套B32X40X35.SLDPRT | 160.49K |
| 20 | 6_镗模.SLDPRT | 189.50K |
| 21 | 7_铰链底板.SLDPRT | 64.38K |
| 22 | 8_支撑钉.SLDPRT | 72.05K |
| 23 | 9_支撑板.SLDPRT | 81.86K |
| 24 | B18.3.1M-8x1.25x20HexSHCS--20NHX.sldprt | 151.82K |
| 25 | B18.3.1M-8x1.25x35HexSHCS--35NHX.sldprt | 150.60K |
| 26 | GB_CONNECTING_PIECE_PIN_DP8X26.sldprt | 87.23K |
| 27 | GB_FASTENER_NUT_SNAB1M8-N.sldprt | 123.06K |
| 28 | 工件.SLDPRT | 468.54K |
| 29 | 衬套.SLDPRT | 129.50K |
| 30 | 装配体1.SLDASM | 794.34K |
| 31 | QQ截图20190505225315.jpg | 30.26K |
| 32 | QQ截图20190505225339.jpg | 25.18K |
| 33 | QQ截图20190505225358.jpg | 50.73K |
| 34 | 装配体1.STEP | 2.20M |
此图纸下载需要48金币
立即下载
发布者
傲娇的康乃馨
创作: 6983
粉丝: 387
加入时间：2023-10-21
模型信息
图纸格式：dwg,sldprt,sldasm,step
文件大小：5.69M
所需金币：48
上传时间：2024-03-04 01:58:22
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2015
标签
图纸简介
版权说明
