中心出水机2.5MPa（ID:998543）

机械设备 / 非标机械 / 中心出水机2.5MPa

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17095042597233.zip	70.56M

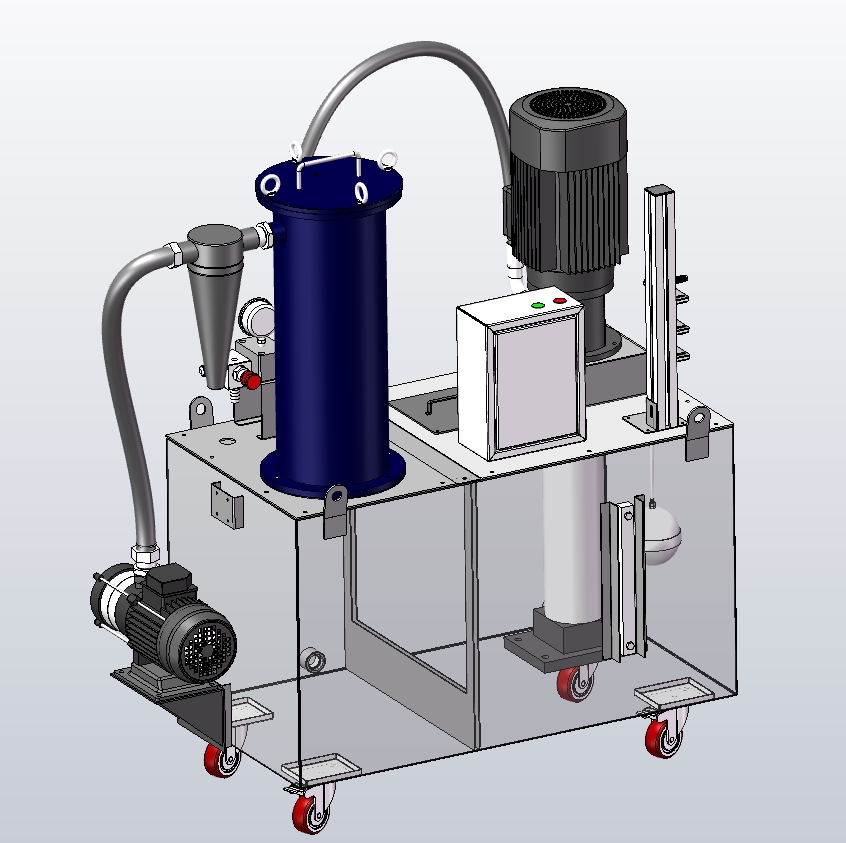

2	微信截图_20231115181831.png	207.83K

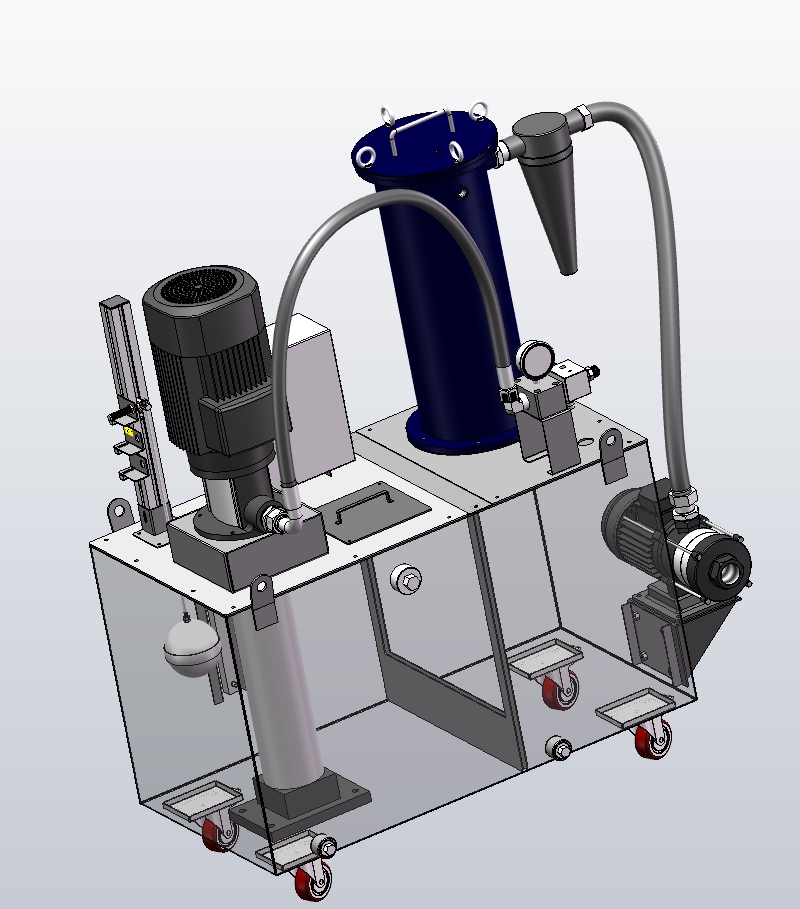

3	微信截图_20231115181842.png	244.09K

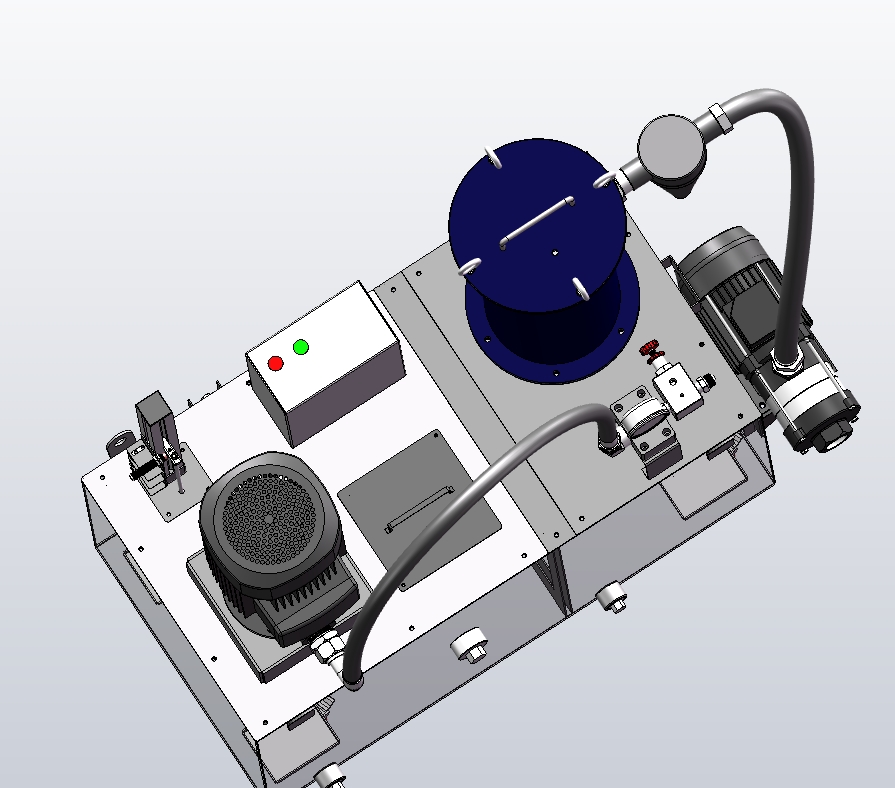

4	微信截图_20231115181845.png	205.76K
5	1寸螺母.SLDPRT	99.97K
6	6分扩12弯头.SLDPRT	471.93K
7	6分螺母.SLDPRT	87.63K
8	C级M6螺母.SLDPRT	112.36K
9	G1-8接头.SLDPRT	123.04K
10	G3-8接头-副本.SLDPRT	361.64K
11	G3-8接头.SLDPRT	126.07K
12	GB／T41-20001型六角螺母C级M6.SLDPRT	112.96K
13	GB／T5780-2000六角头螺栓C级M5×135.SLDPRT	129.04K
14	GB／T5780-2000六角头螺栓C级M6×135.SLDPRT	129.23K
15	GB／T5780-2000六角头螺栓C级M8×30.SLDPRT	174.48K
16	M8吊环.SLDPRT	231.42K
17	T型材附件-40X40.SLDPRT	115.91K
18	中心喷水机（2.5MPa）.SLDASM	19.94M
19	主水管.SLDPRT	144.35K
20	停止按钮.SLDPRT	91.27K
21	出水调压阀-PS.SLDPRT	164.38K
22	出水调压阀手柄1-PS.SLDPRT	525.91K
23	出水调压阀手柄附件-PS.SLDPRT	178.39K
24	出水调压阀附件1-PS.SLDPRT	129.31K
25	压力表支架-PS-5.SLDPRT	167.94K
26	压力表盘.SLDPRT	212.98K
27	启动按钮.SLDPRT	91.81K
28	圆柱销.SLDPRT	60.54K
29	型材端盖.SLDPRT	87.99K
30	堵头G1.SLDPRT	101.60K
31	堵头G134.SLDPRT	116.28K
32	宝塔管接头16.SLDPRT	345.06K
33	接近开关传感器.SLDPRT	1.09M
34	接近开关传感器螺母.SLDPRT	130.25K
35	水泵安装座-PS-7.SLDPRT	189.72K
36	水泵盖板总成-PS-7.SLDASM	122.62K
37	水箱体-PS-1.SLDPRT	453.32K
38	水箱体吊耳-PS-1.SLDPRT	95.20K
39	水箱体附件1-PS-1.SLDPRT	108.63K
40	水箱体附件2-PS-1.SLDPRT	141.50K
41	水箱体附件3-PS-1.SLDPRT	78.67K
42	水箱体附件4-PS-1.SLDPRT	80.32K
43	水箱接头2-PS-1.SLDPRT	128.32K
44	水箱欸焊图.SLDASM	364.22K
45	水箱水泵盖板-PS-6.SLDPRT	155.04K
46	水箱水泵盖板4-PS-6.SLDPRT	69.55K
47	水箱水泵盖板筋板-PS-6.SLDPRT	74.55K
48	水箱水泵盖板附件-PS-6.SLDPRT	140.39K
49	水箱过滤区盖板-PS-5.SLDPRT	111.73K
50	浮标球装配体.SLDASM	584.27K
51	浮球体.SLDPRT	159.23K
52	浮球体螺杆M6x445.SLDPRT	556.60K
53	涡旋分离器上盖.SLDPRT	178.70K
54	涡旋分离器主体.SLDPRT	115.40K
55	涡旋分离器装配体.SLDASM	144.94K
56	液位传感器支架-PS-8-中液位.SLDPRT	123.61K
57	液位传感器支架-PS-8-高液位.SLDPRT	127.37K
58	液位传感器支架-PS-8.SLDPRT	111.42K
59	液位浮标座-PS-8.SLDPRT	134.42K
60	液位计.SLDPRT	70.60K
61	给水管1.1.SLDPRT	199.95K
62	脚轮02.SLDPRT	99.54K
63	脚轮03.SLDPRT	191.17K
64	脚轮04.SLDPRT	196.58K
65	脚轮05.SLDPRT	112.05K
66	脚轮座子-PS-1.SLDPRT	117.63K
67	脚轮总成.SLDASM	214.84K
68	补水泵体.SLDPRT	627.98K
69	补水泵安装支架.SLDPRT	121.49K
70	补水泵底座.SLDPRT	198.75K
71	补水泵装配体.SLDASM	573.35K
72	补水电机壳体.SLDPRT	418.47K
73	补水电机风扇.SLDPRT	202.97K
74	观察盖-PS-10.SLDPRT	126.23K
75	过水块-PS-5.SLDPRT	141.34K
76	过滤区盖板-PS-5.SLDASM	99.14K
77	过滤总成-PS-3.SLDASM	14.07M
78	过滤桶压水盖.SLDPRT	649.06K
79	过滤桶外购件.SLDPRT	19.50M
80	过滤桶密封圈-PS-3.SLDPRT	87.26K
81	过滤桶密封圈2-PS-3.SLDPRT	106.90K
82	过滤桶盖-PS-3.SLDPRT	139.20K
83	进水过滤桶-PS-3.SLDPRT	184.82K
84	配电箱柜体-PS-9.SLDPRT	387.01K
85	配电箱柜门-PS-9.SLDPRT	109.63K
86	配电箱装配体-PS-9.SLDASM	186.31K
87	铝型材40X40X450.SLDPRT	122.80K
88	高压泵1寸直接头.SLDPRT	398.97K
89	高压泵体.SLDPRT	554.22K
90	高压泵小钣金.SLDPRT	76.35K
91	高压泵接头.SLDPRT	830.95K
92	高压泵装配.SLDASM	1.30M
93	高压泵风扇壳体.SLDPRT	487.68K
94	高压进线盒盖.SLDPRT	132.80K
