某综合楼的空调图（ID:1145121）

数码电器 / 家用电器 / 某综合楼的空调图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17109036434640.zip	6.45M

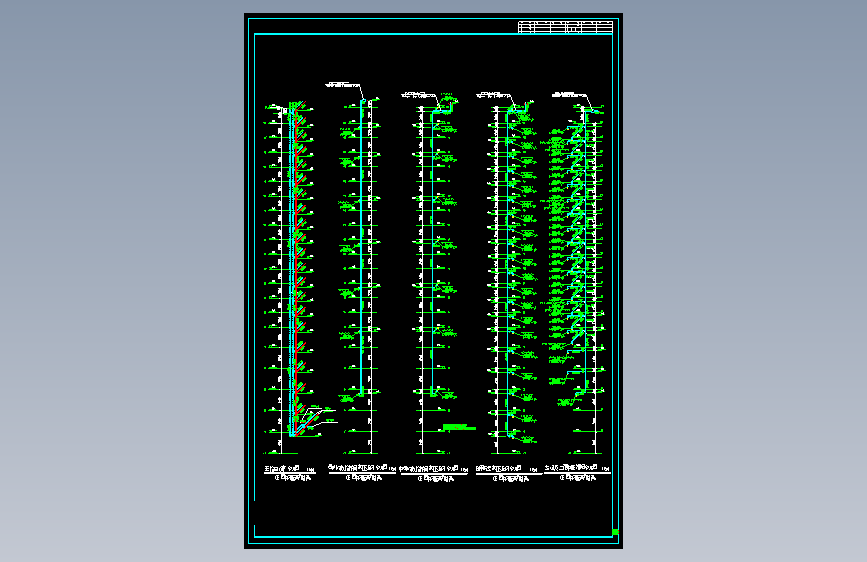

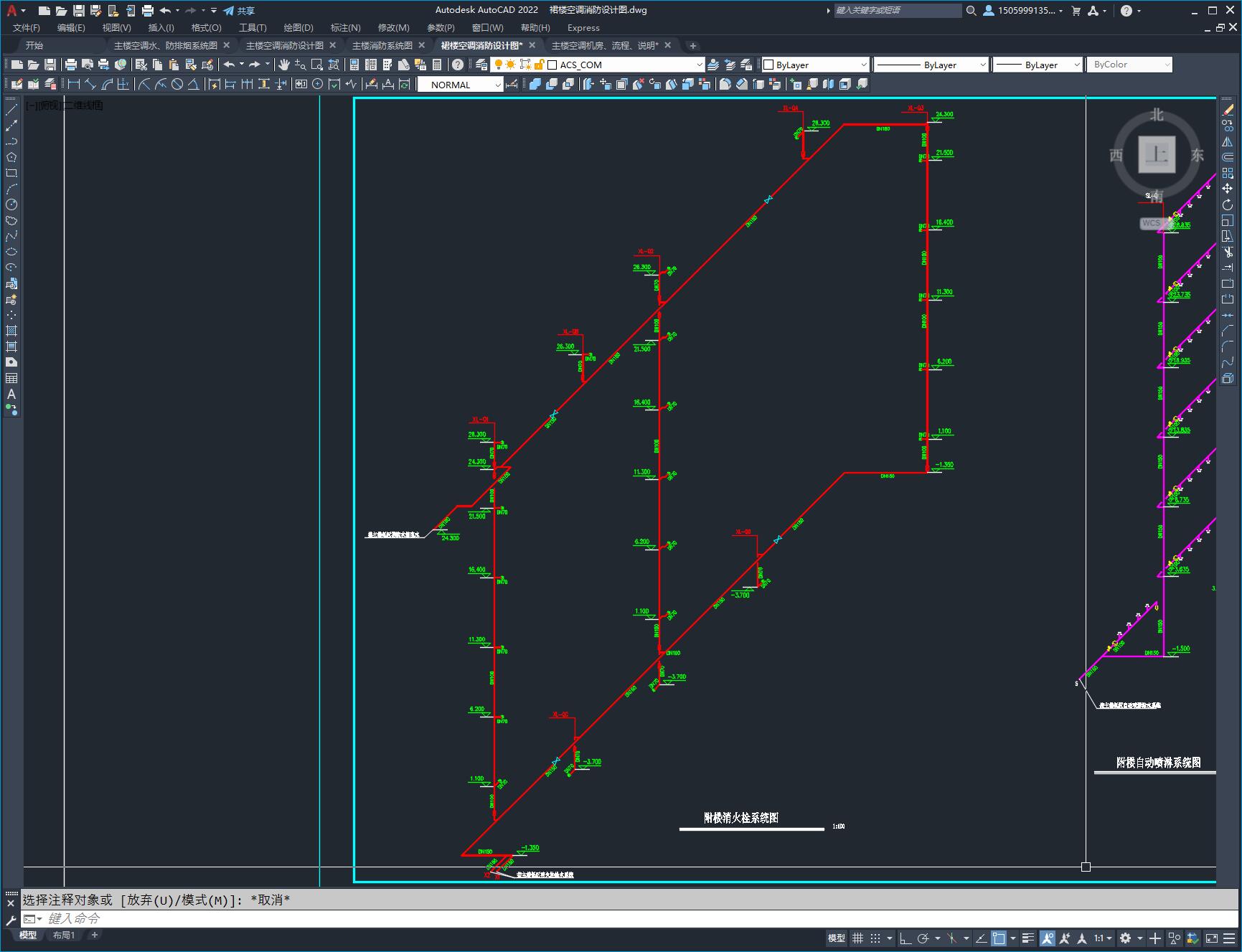

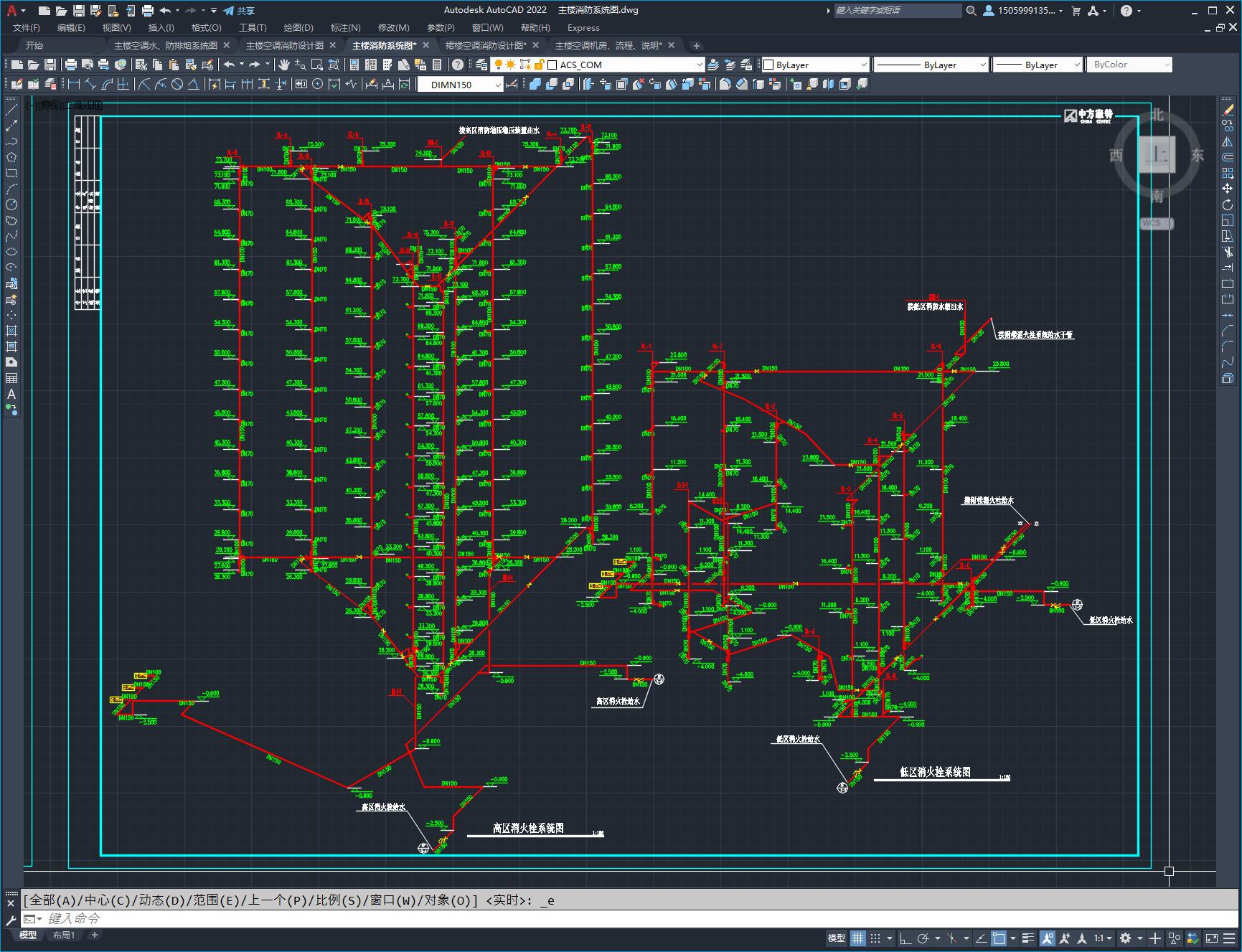

2	主楼消防系统图.dwg	290.78K

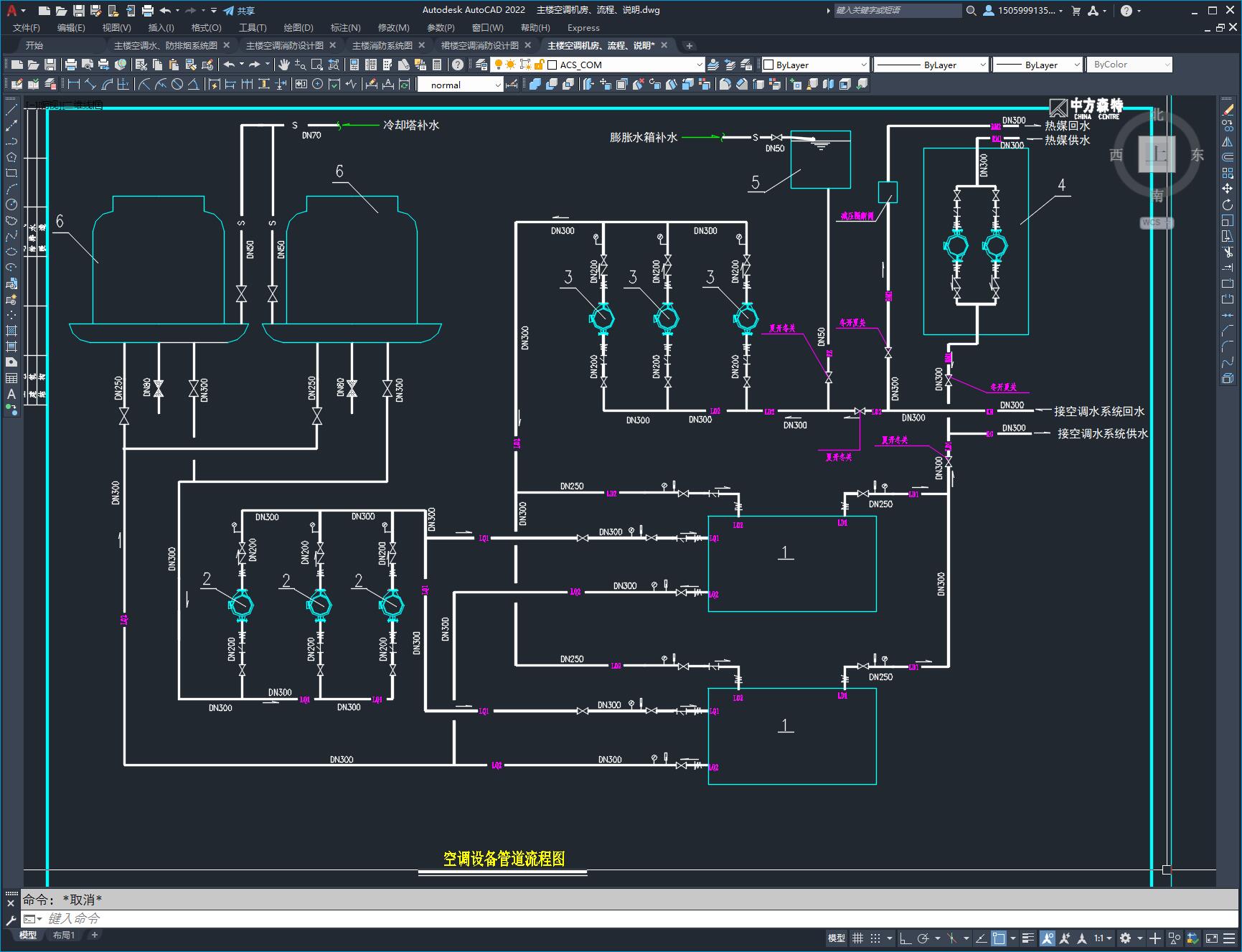

3	主楼空调机房、流程、说明.dwg	317.06K

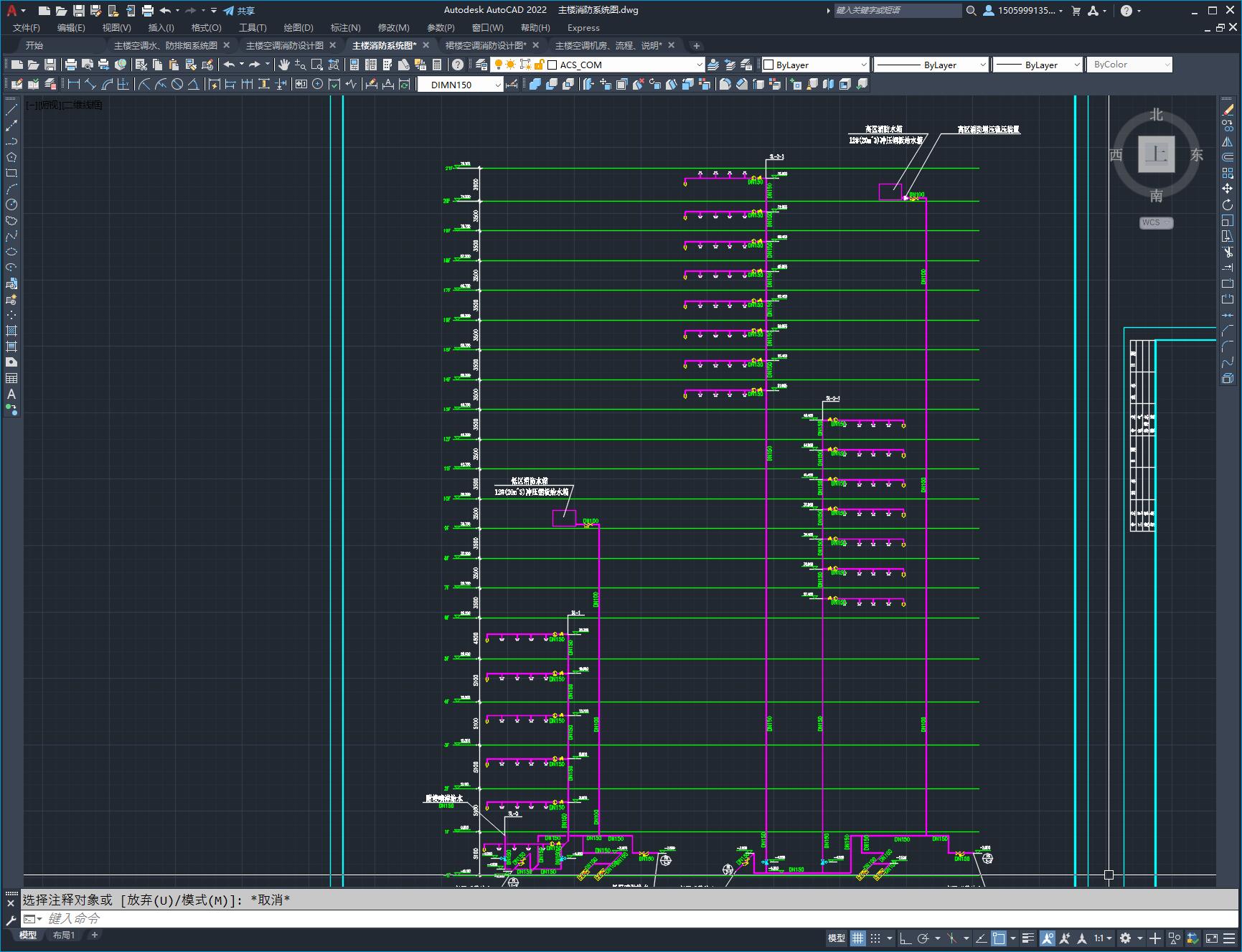

4	主楼空调水、防排烟系统图.dwg	248.19K
5	主楼空调消防设计图.dwg	5.01M
6	裙楼空调消防设计图.dwg	1.41M

此图纸下载需要85金币

立即下载

发布者

辛奇迹

创作: 2459

粉丝: 7

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：6.6M

所需金币：85

上传时间：2024-03-20 11:00:45

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

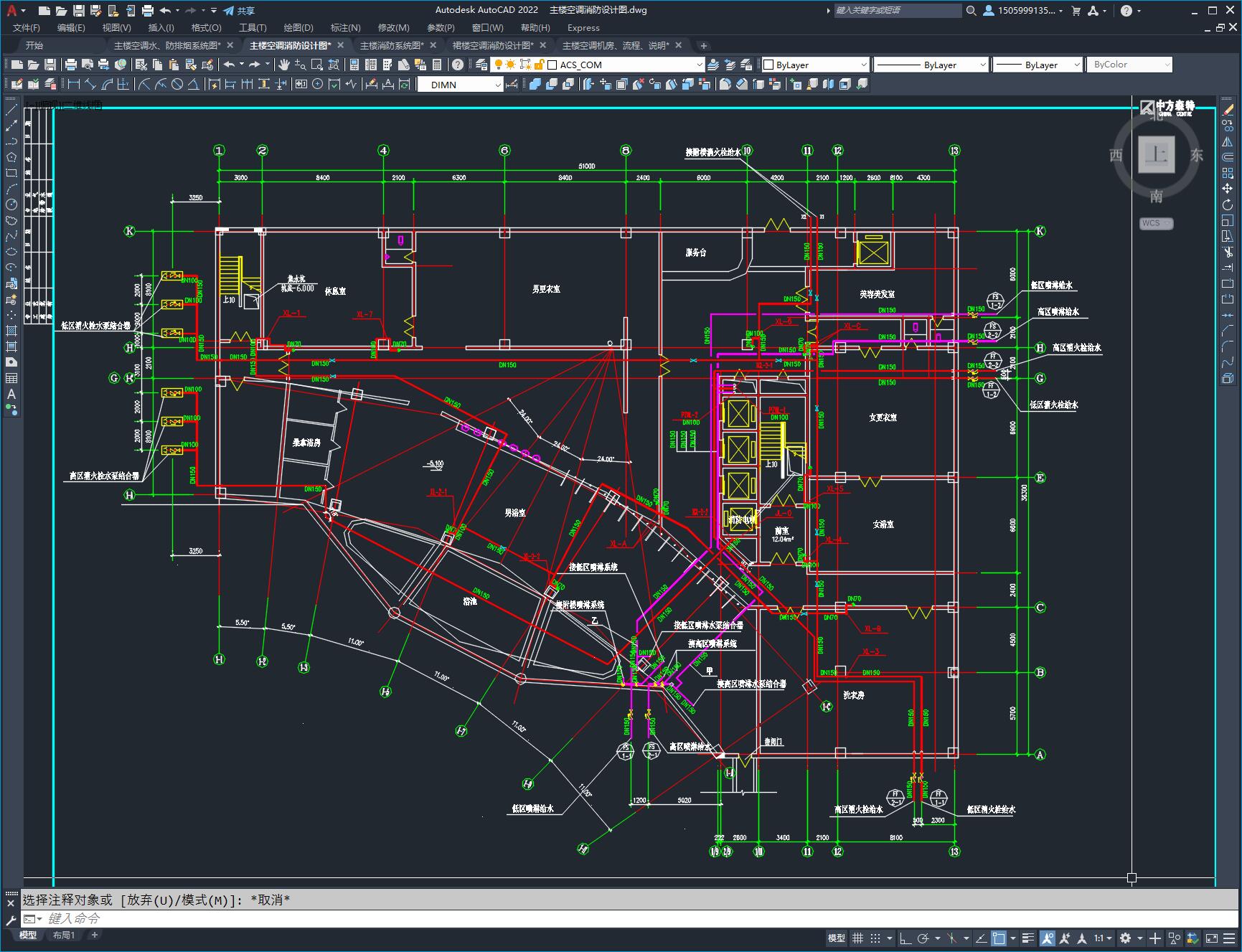

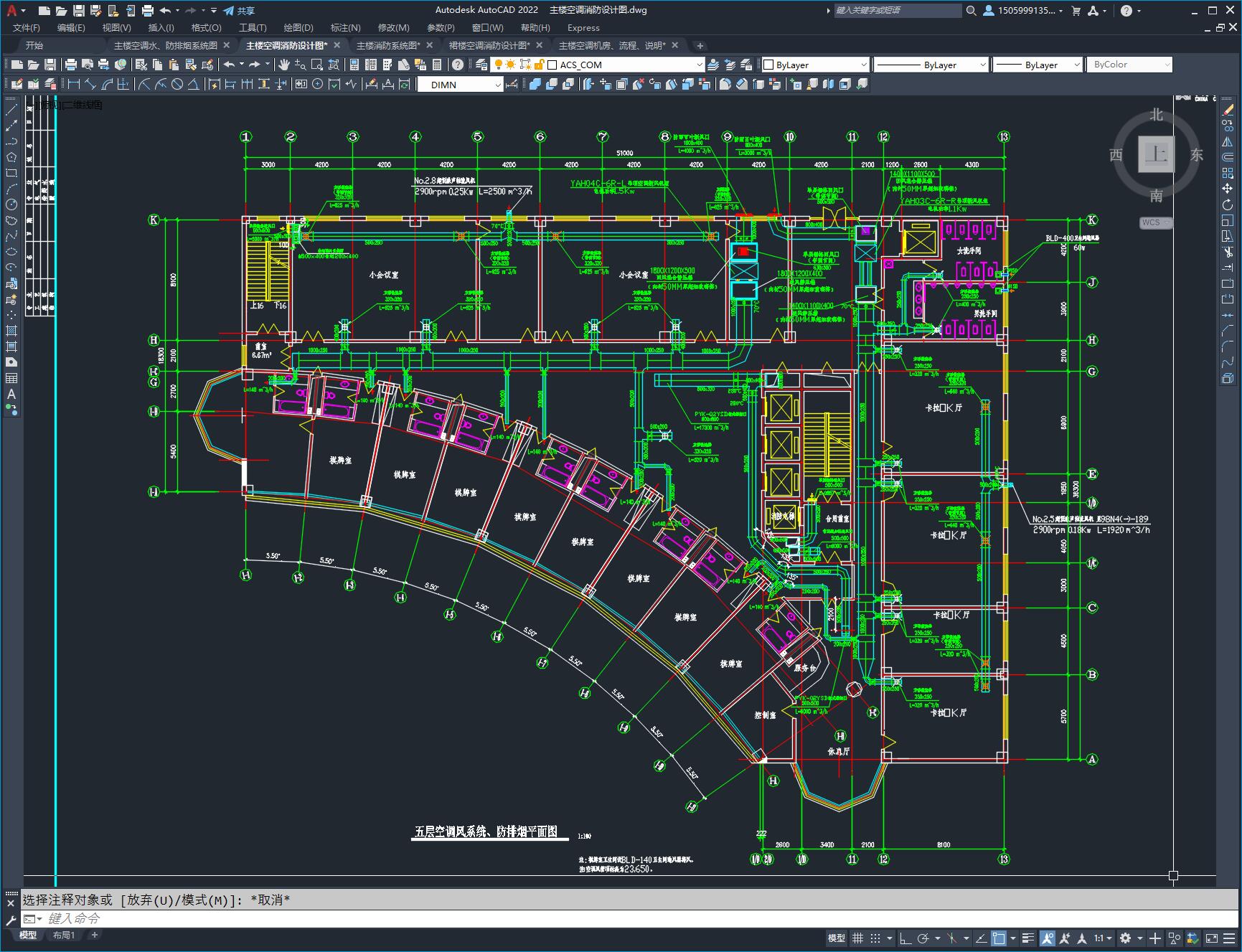

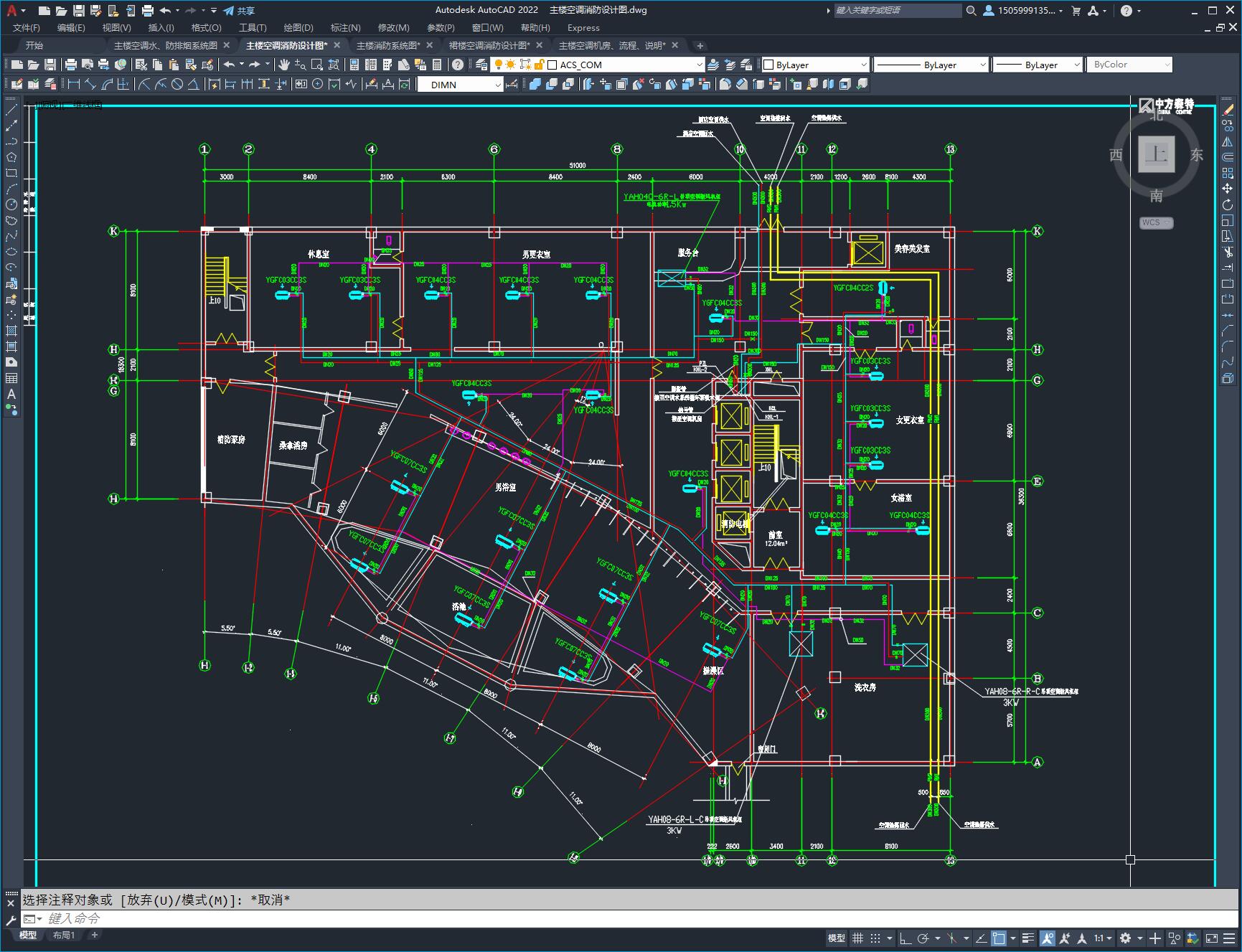

本资料位某综合楼的空调通风防排烟设计图纸，同时还包含了消防的内容。　　本项目空调建筑总面积为36600m^2, 夏季设计冷负荷为3840KW,冬季设计热负荷为4000KW, 建筑平面冷指标为105W/m^2,建筑平面热指标为109W/m^2. 　　夏季由螺杆式冷水机组提供7--12 C冷冻水；冬季热交站提供60--50 C热水，由智能型高低区直联机组直供空调水系统。大空间采用全空气空调系统，新风、回风混合。房间设计风机盘管空调系统。
