十字头活塞的钻扩底Φ20孔专用夹具设计及加工工艺装备含4张CAD图（ID:1401503）

交通运输 / 车辆相关 / 十字头活塞的钻扩底Φ20孔专用夹具设计及加工工艺装备含4张CAD图

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17163619748478.zip	3.13M
2	A2夹具体.dwg	202.67K

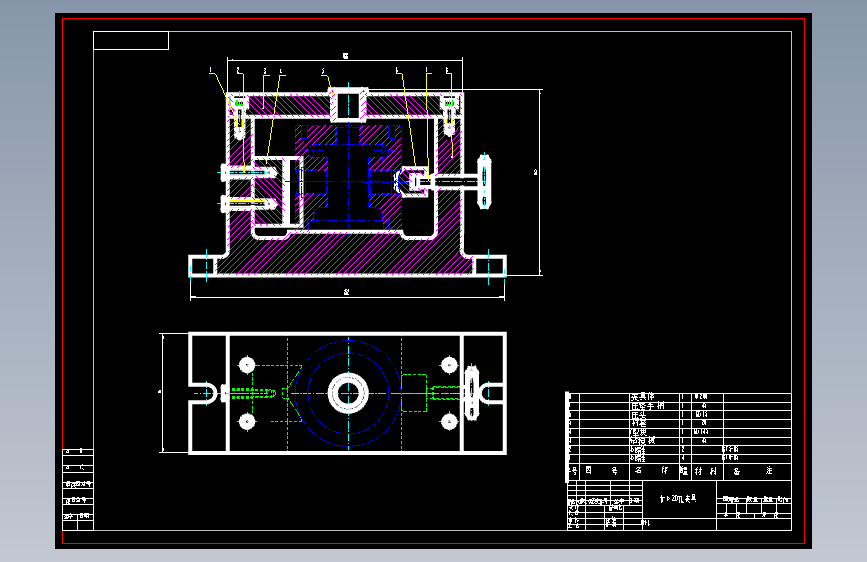

3	A2夹具装配图.dwg	98.83K
4	A4-毛坯图-版本2.dwg	86.86K
5	A4十字头活塞毛坯图.dwg	133.76K

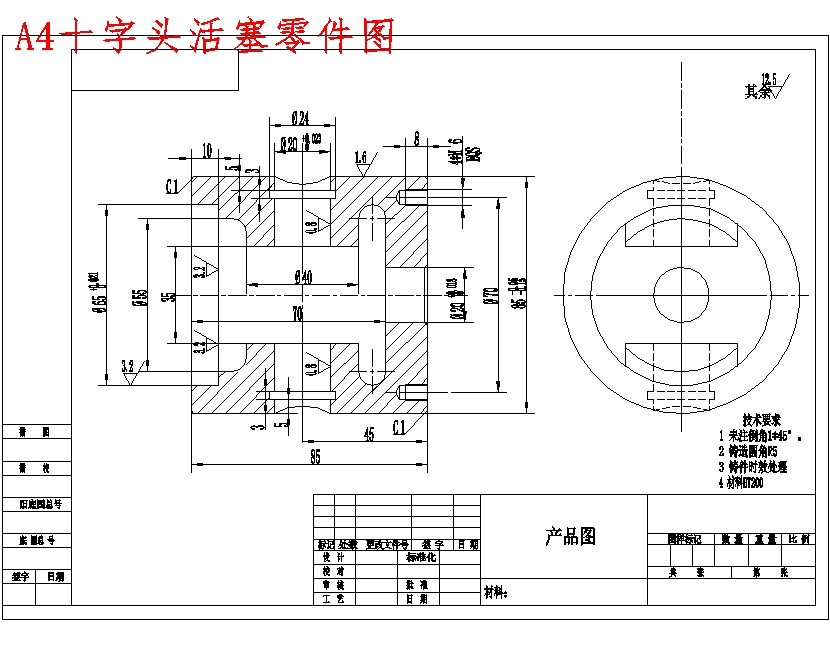

6	A4十字头活塞零件图.dwg	168.71K
7	X15简介-十字头活塞的钻扩底Φ20孔专用夹具设计及加工工艺装备含4张CAD图.pdf	1.27M
8	任务书.doc	106.07K
9	十字头活塞的钻扩底Φ20孔专用夹具设计及加工工艺装备说明书.doc	136.50K
10	字数.PNG	17.89K
11	封面.doc	10.50K
12	工序简图.dwg	368.36K
13	设计说明书1.doc	132.56K
14	过程及工序卡.doc	607.50K

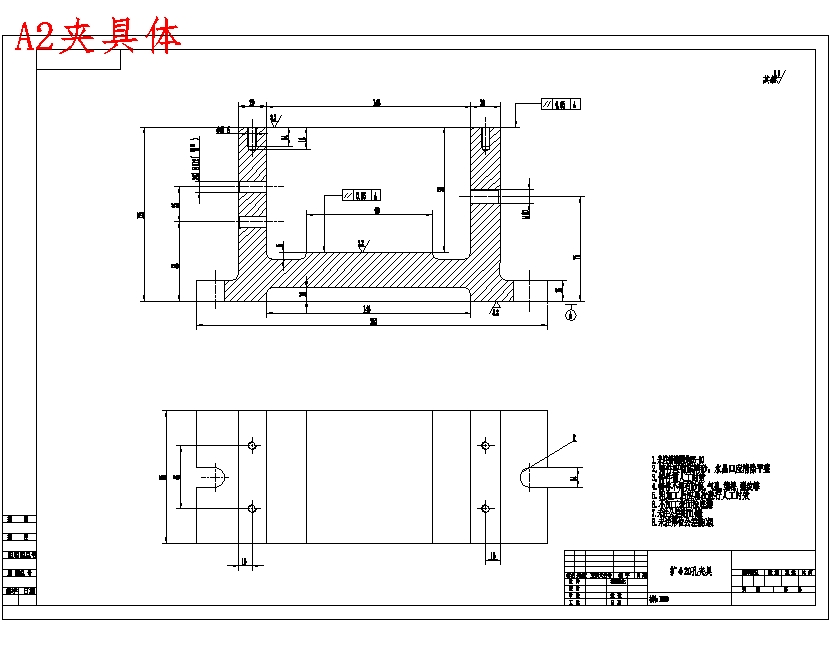

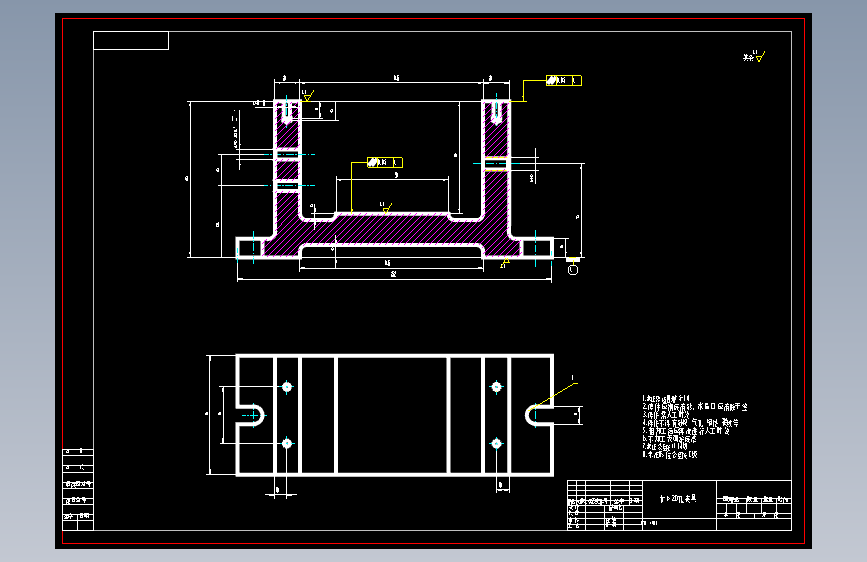

15	A2夹具体.jpg	141.10K

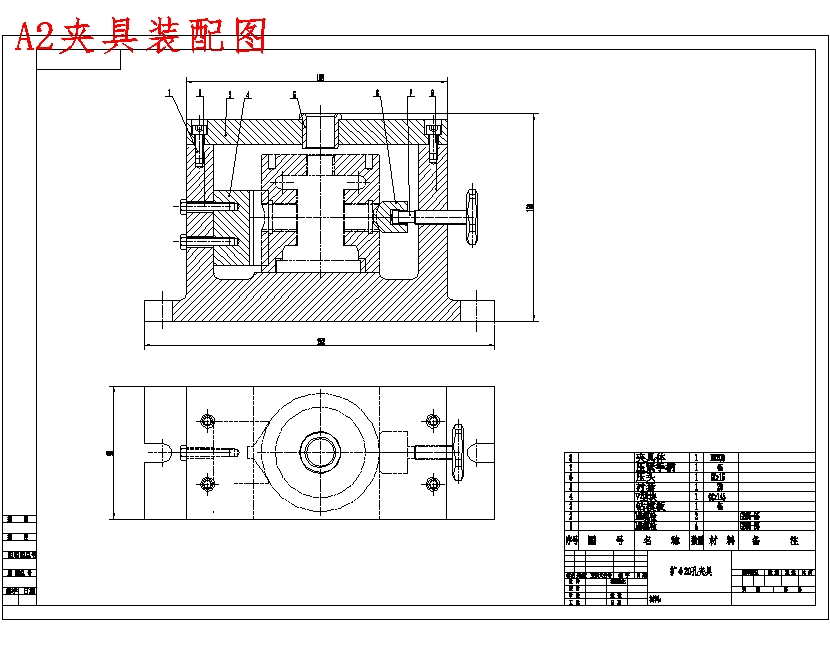

16	A2夹具装配图.jpg	202.19K

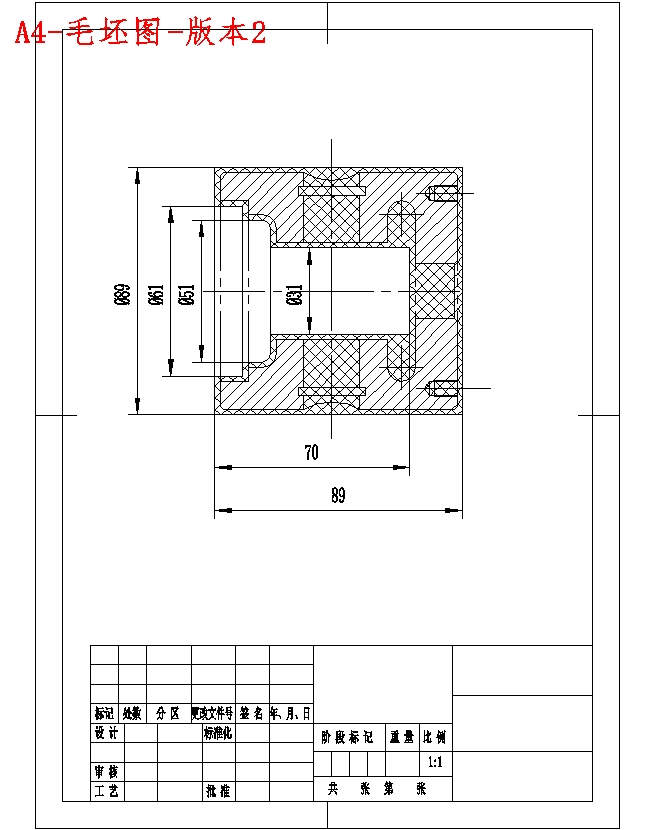

17	A4-毛坯图-版本2.jpg	158.22K

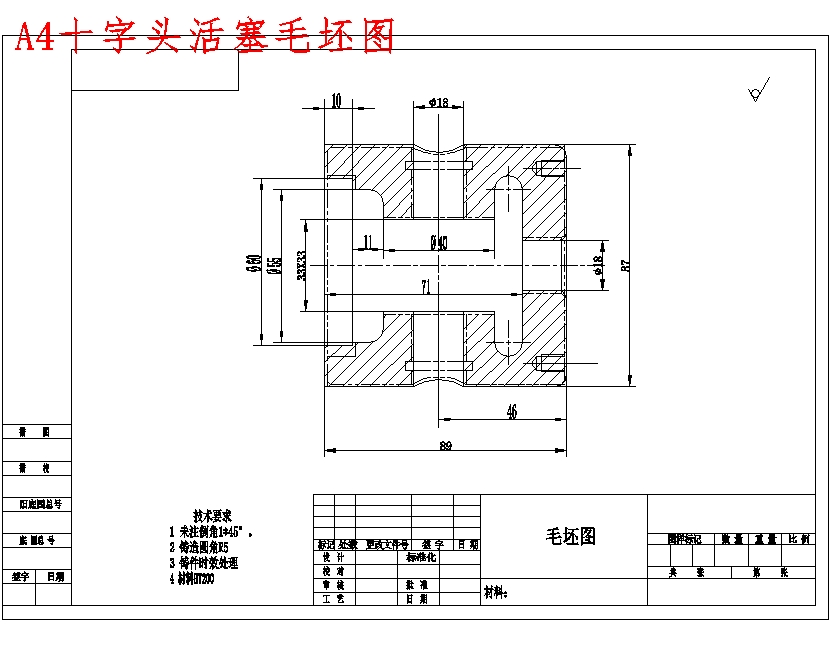

18	A4十字头活塞毛坯图.jpg	167.87K

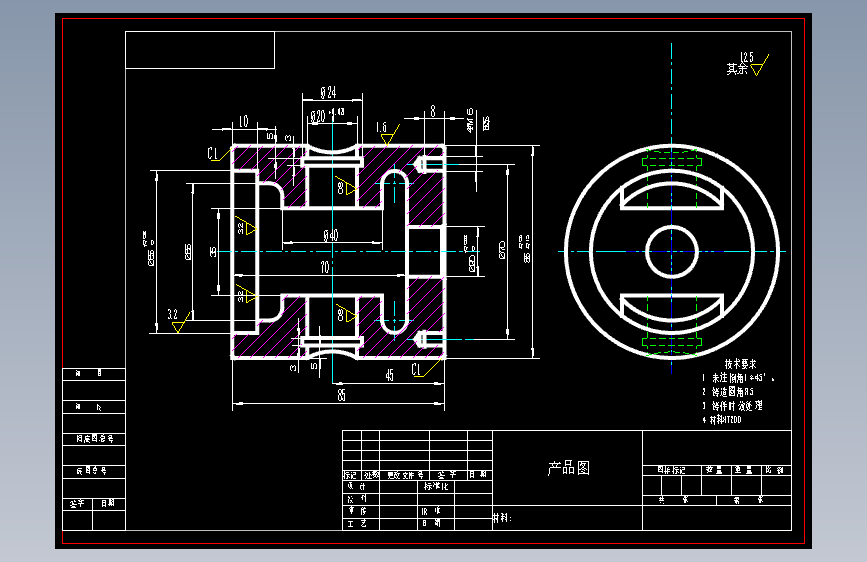

19	A4十字头活塞零件图.jpg	215.13K

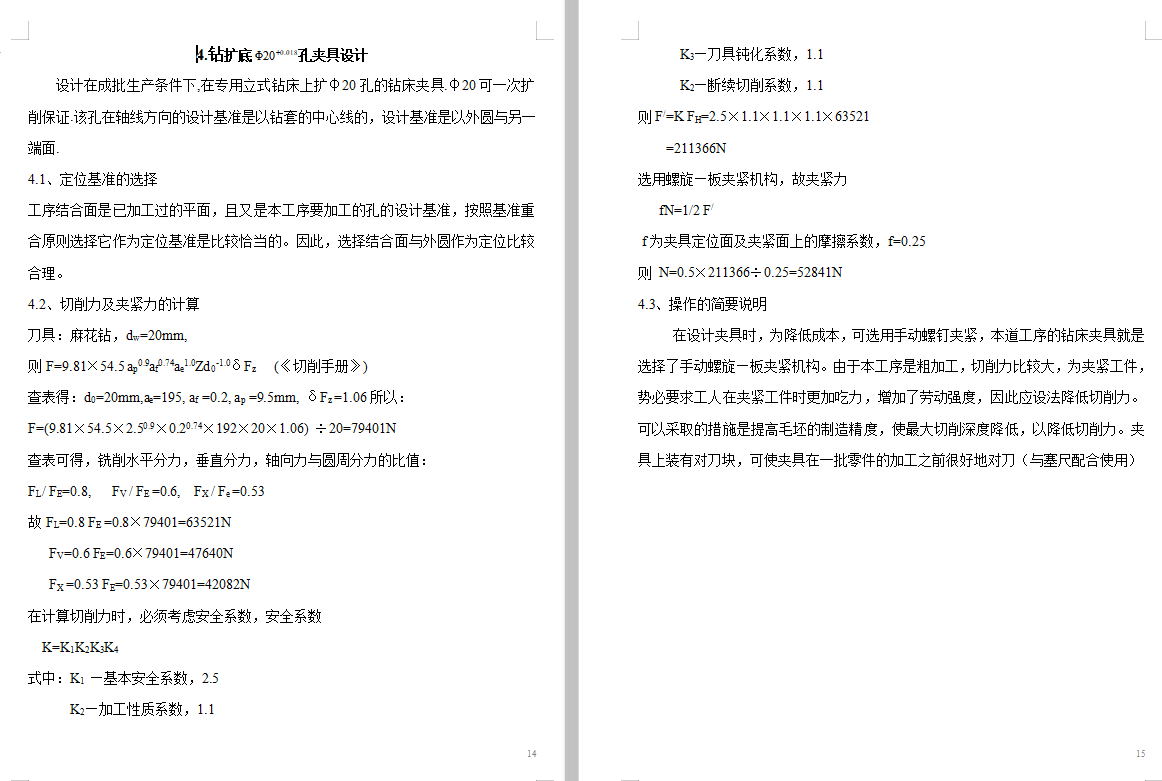

20	夹具设计部分.PNG	43.83K
21	字数.PNG	17.89K

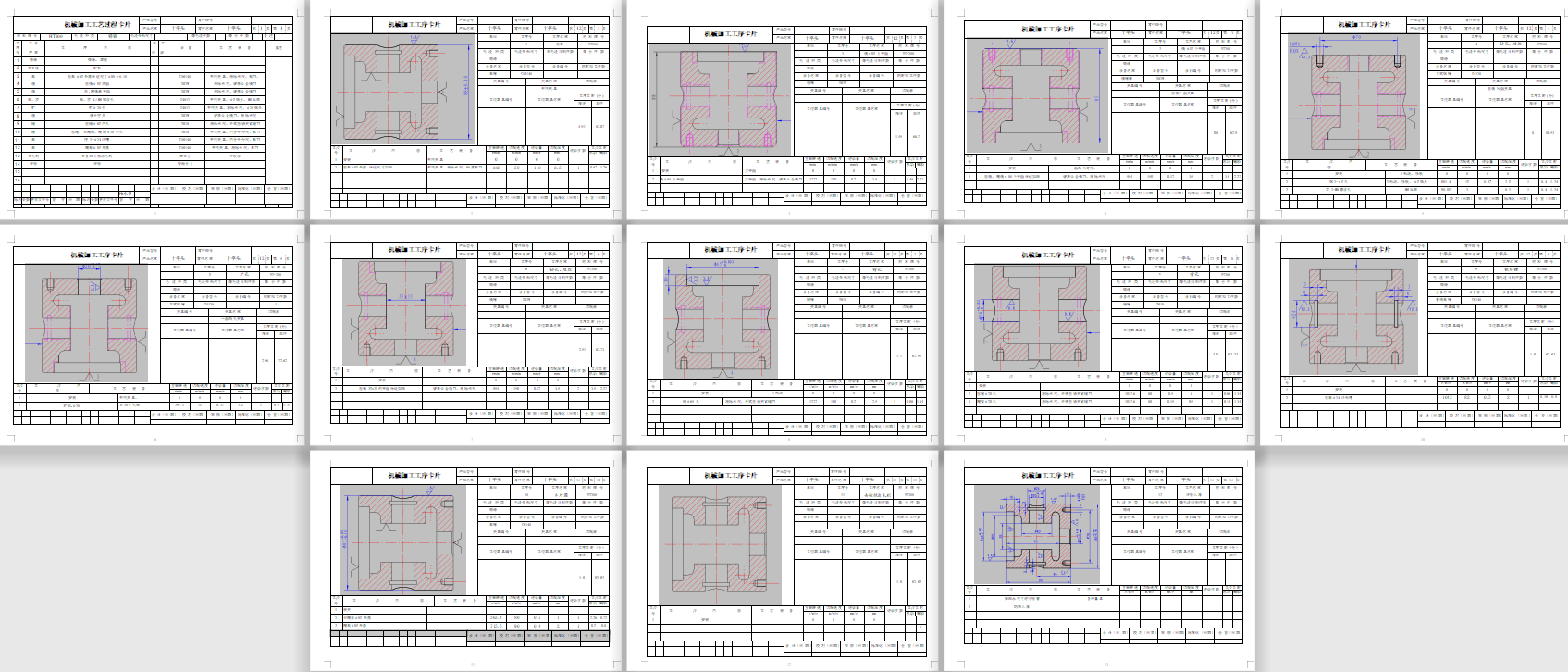

22	工序卡.PNG	162.41K

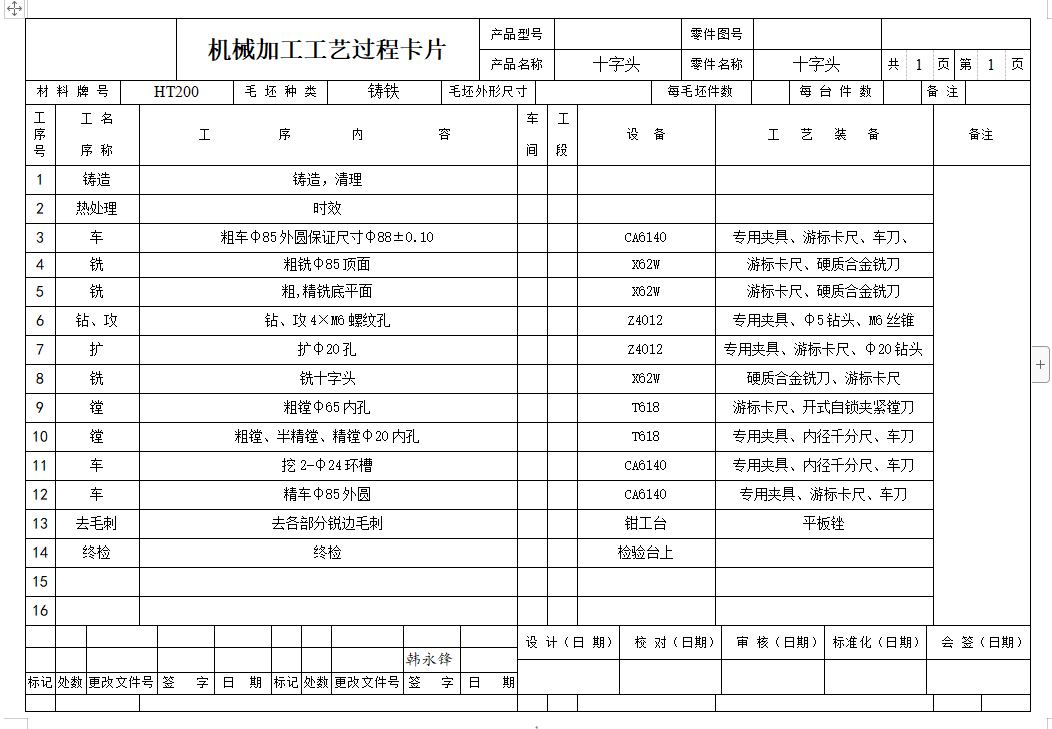

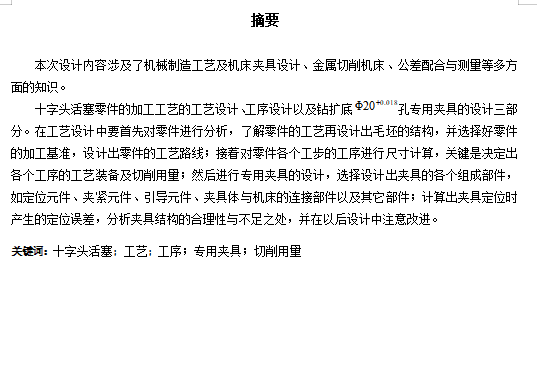

23	摘要.PNG	12.24K

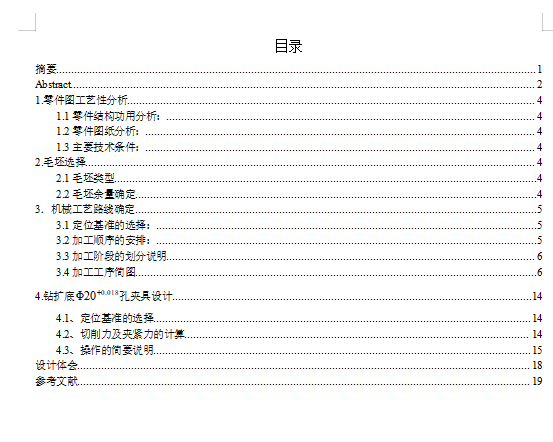

24	目录.PNG	16.67K

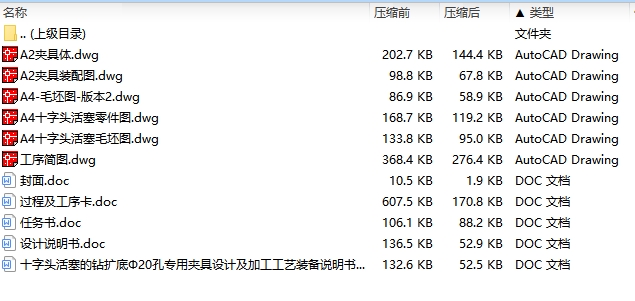

25	设计所包含文件.jpg	133.44K
26	过程卡.PNG	31.64K
