工业插座注塑模具设计（说明书10000字+二维图)（ID:1479289）

设备部件 / 模具类 / 工业插座注塑模具设计（说明书10000字+二维图)

©非原创

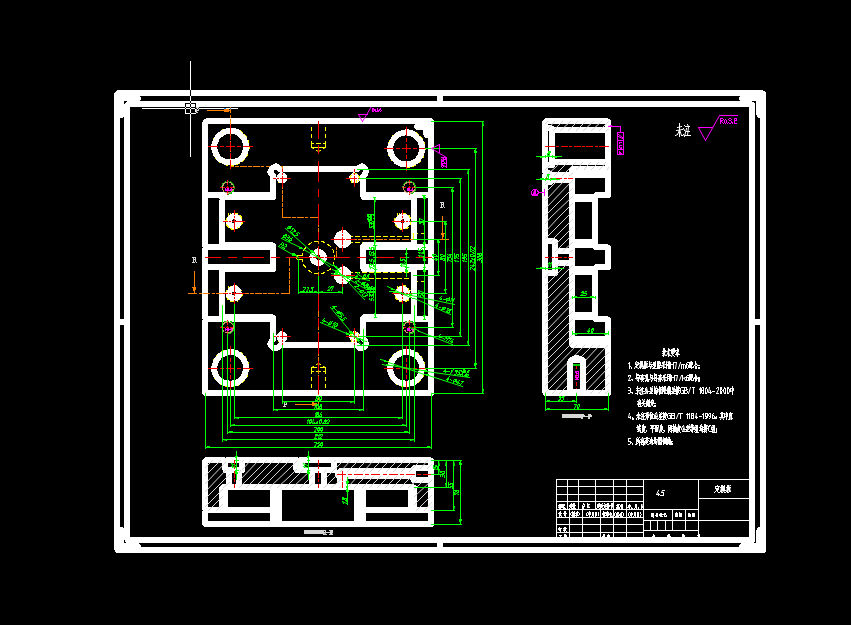

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17202688583724.zip	1.33M

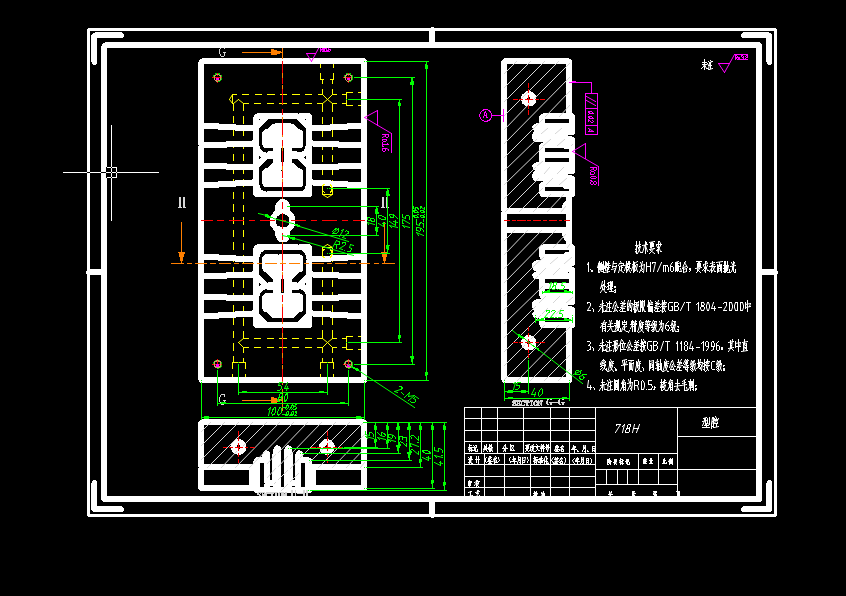

2	型腔.PNG	50.86K
3	定末板.PNG	44.37K
4	工业插座塑料注塑模具设计.docx	388.12K
5	装配图.PNG	89.19K
6	面针板.PNG	48.71K
7	动模板.dwg	88.73K
8	型腔.dwg	81.97K
9	型芯.dwg	94.86K
10	定模板.dwg	86.38K
11	工件图.dwg	149.19K

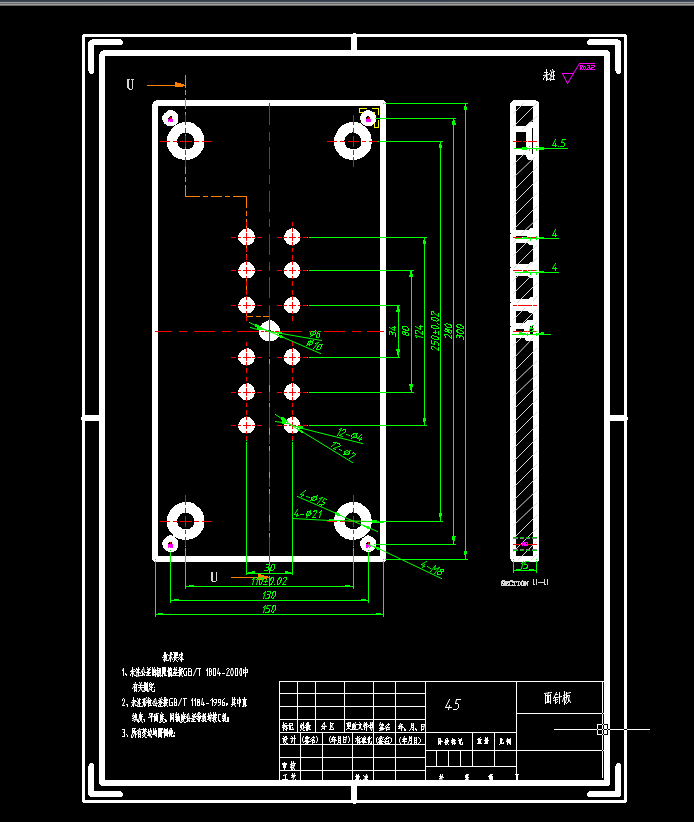

12	装配图.dwg	463.11K
13	面针板.dwg	57.83K
14	顶板.dwg	53.71K

此图纸下载需要180金币

立即下载

发布者

代做机械毕设和专利设计指导，可联加威18292095705

创作: 180

粉丝: 6

加入时间：2022-07-27

私信

关注

模型信息

图纸格式：dwg

文件大小：1.36M

所需金币：180

上传时间：2024-07-06 20:27:39

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

工业插座

注塑模具

图纸简介

在21世纪的生产业中，注塑模具占主导地位，注塑模具的产品随处可见经济实惠。本次设计以工业插座零件为原件进行模具设计，首先确定塑料的分型面，分型面的选择要考虑脱模斜度和顶出受力面积。浇口位置要考虑到产品填充的流向均匀还有废料的放置位置。型腔数量的安排要合理采用镶嵌式还是整体式，结合模具的结构合理性要填充完全不得缺料。冷却系统要均匀，如果温差过大会影响零件外观出现裂痕变形和水印等。顶出机构也要受力均匀，如果脱模力受力不均匀过小会顶穿产品，顶出时面针板进行固定，底针板进行推出。工作时采用导柱导套进行导向，复位时利用弹簧进行复位复位杆进行导向。在设计完成后进行注塑机的校核，通过指导手册查询数据，选择注
