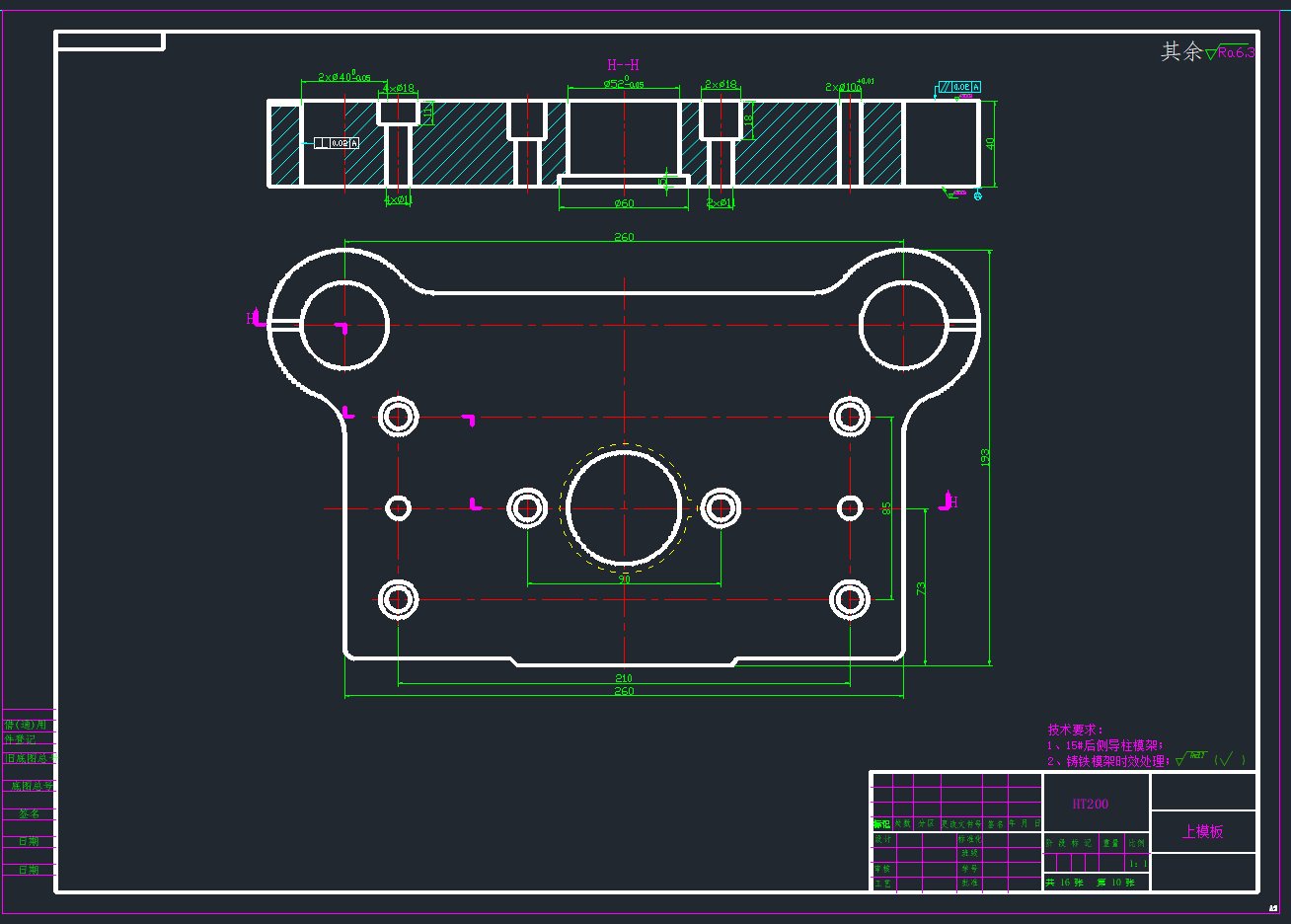

Z形弯曲件复合模设计14000说明书+二维图（ID:2353830）

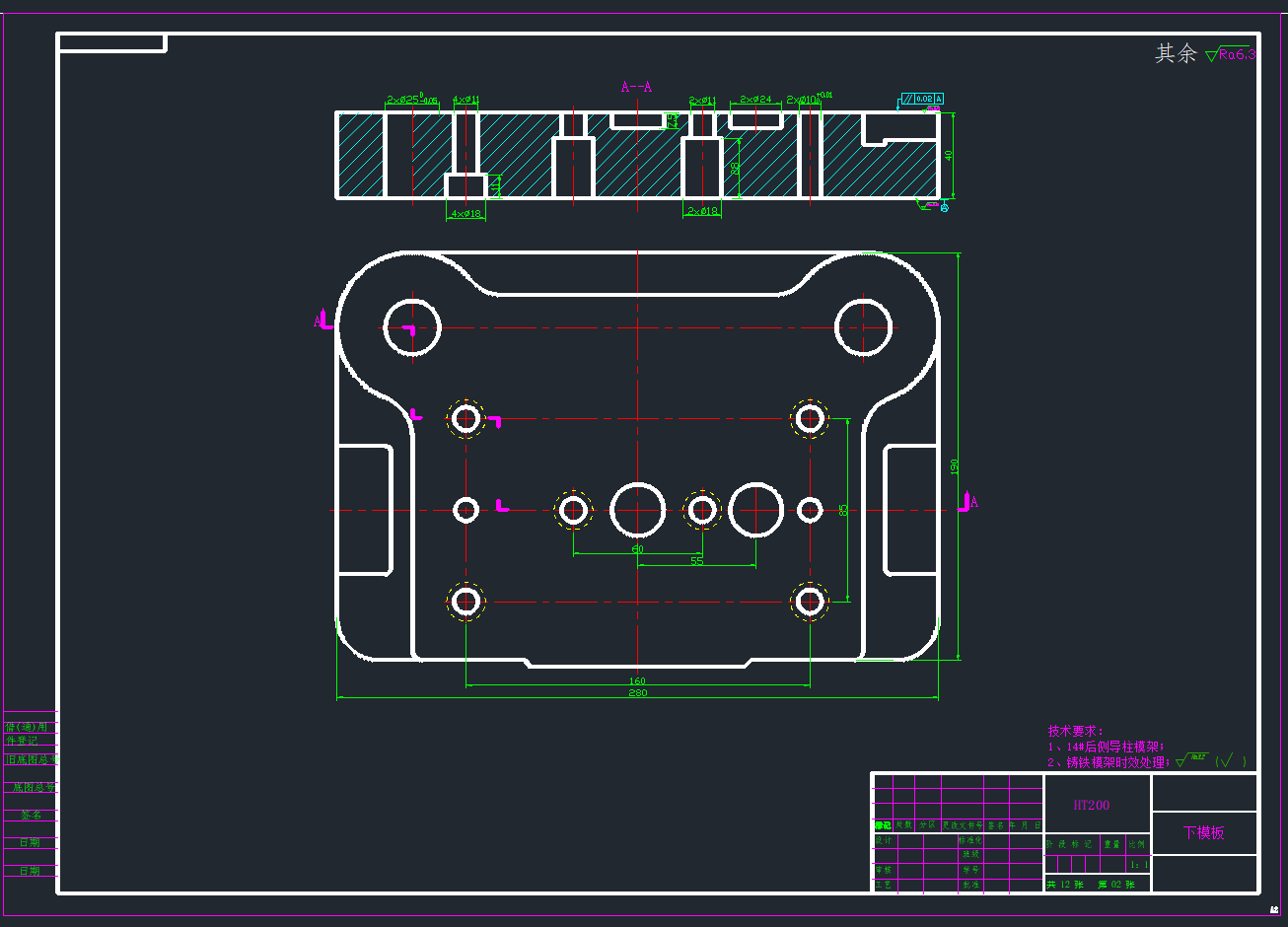

0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17516884233844.zip | 2.59M |

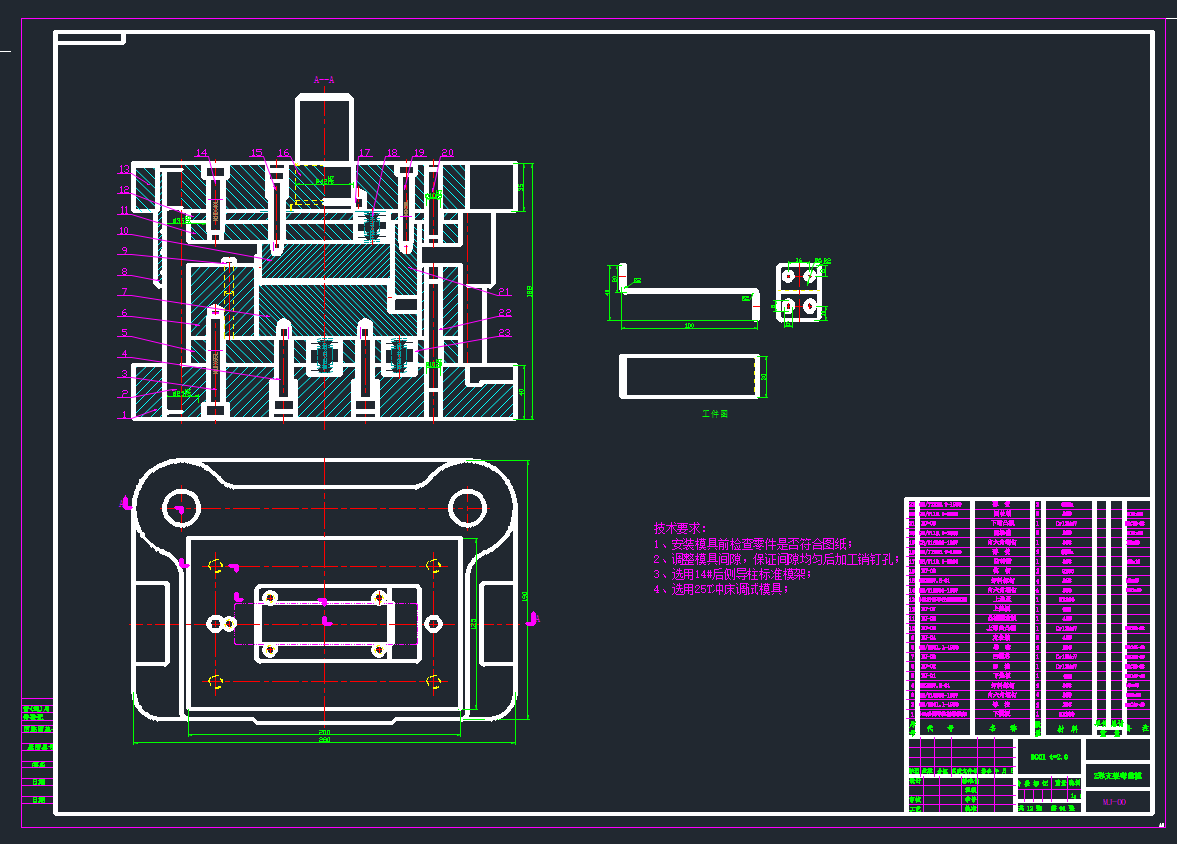

| 2 | z形支架弯曲模.png | 79.04K |

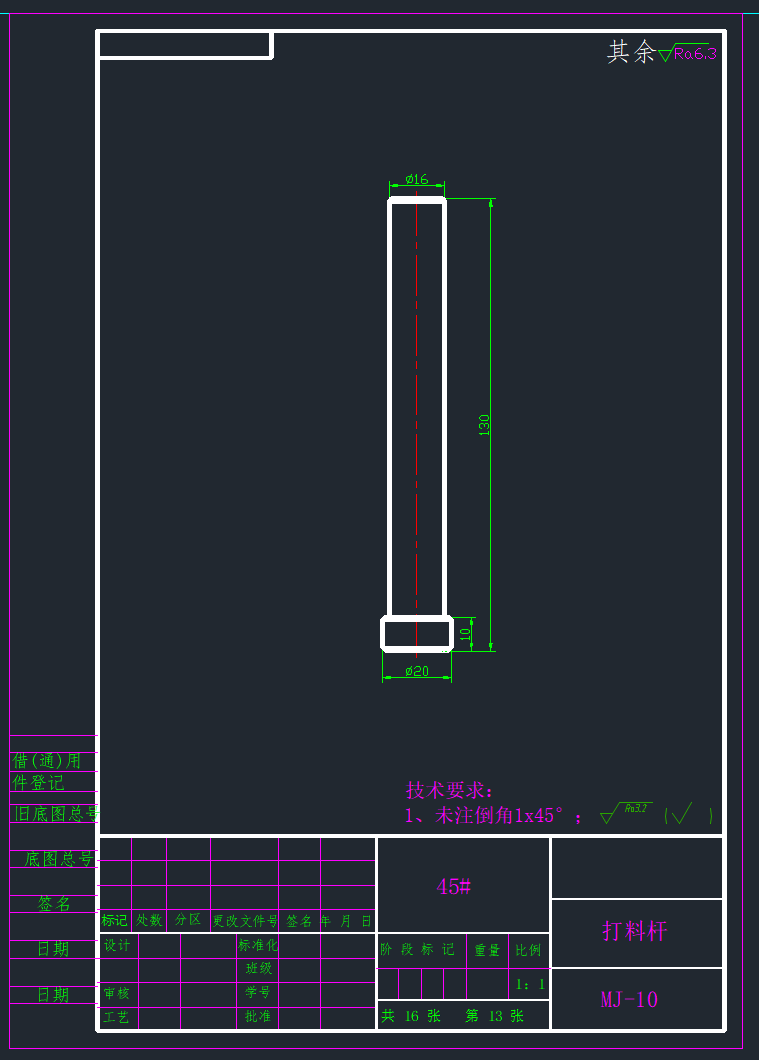

| 3 | 上模板.png | 47.79K |

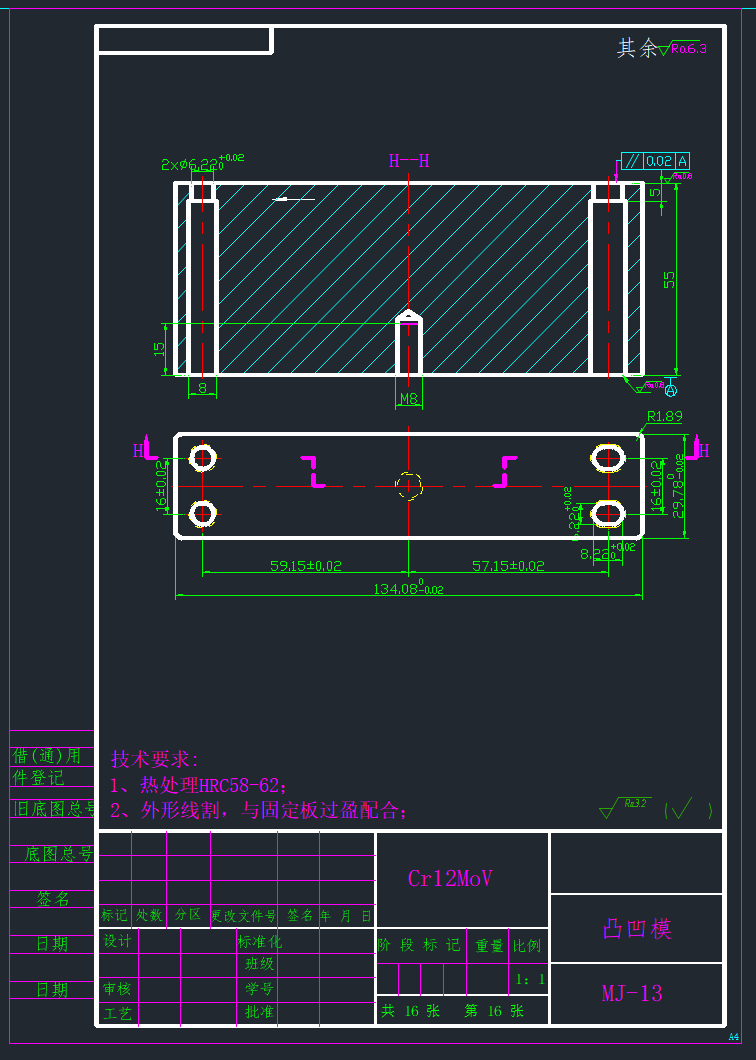

| 4 | 下垫板.png | 47.05K |
| 5 | 凸凹模.png | 65.18K |

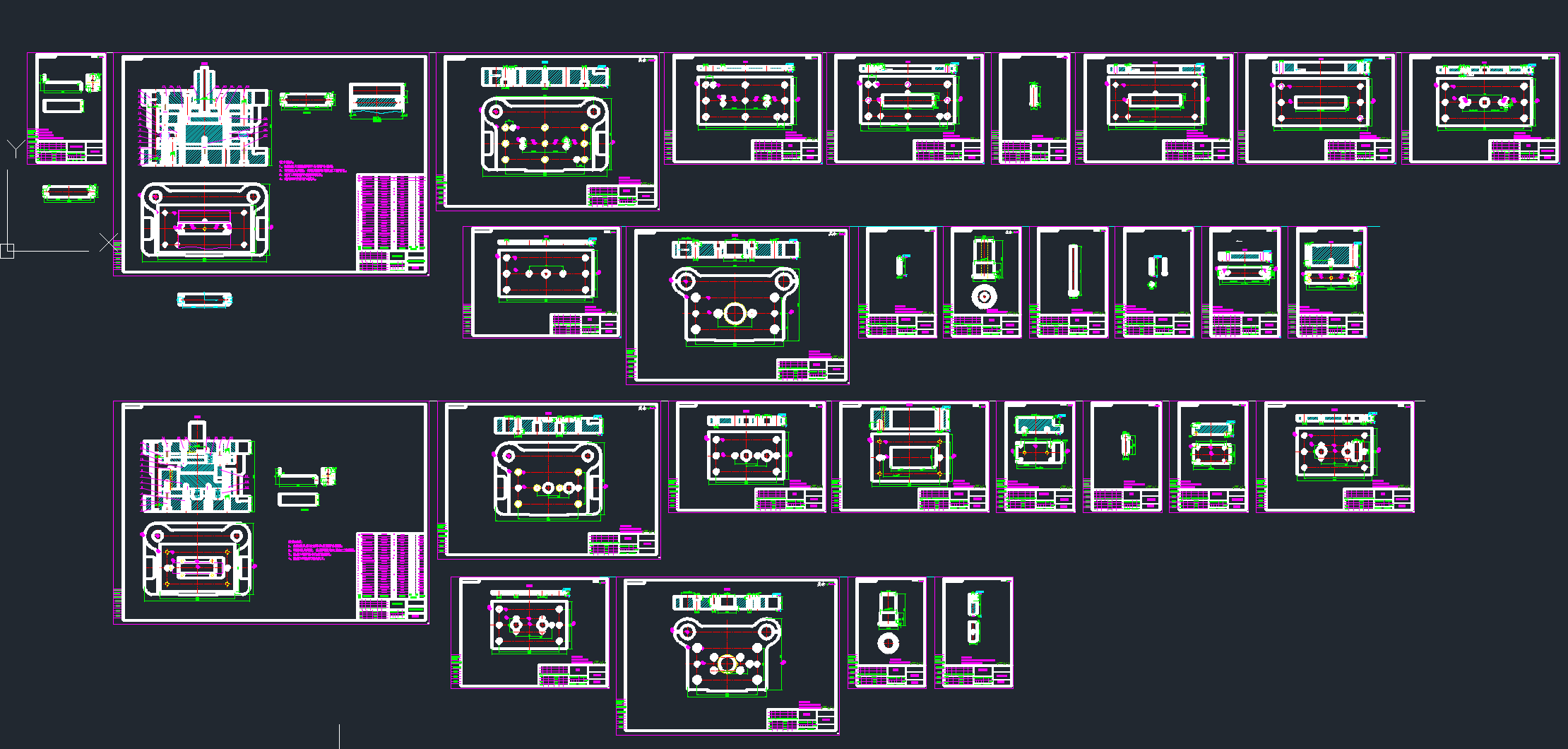

| 6 | 图集.png | 160.43K |

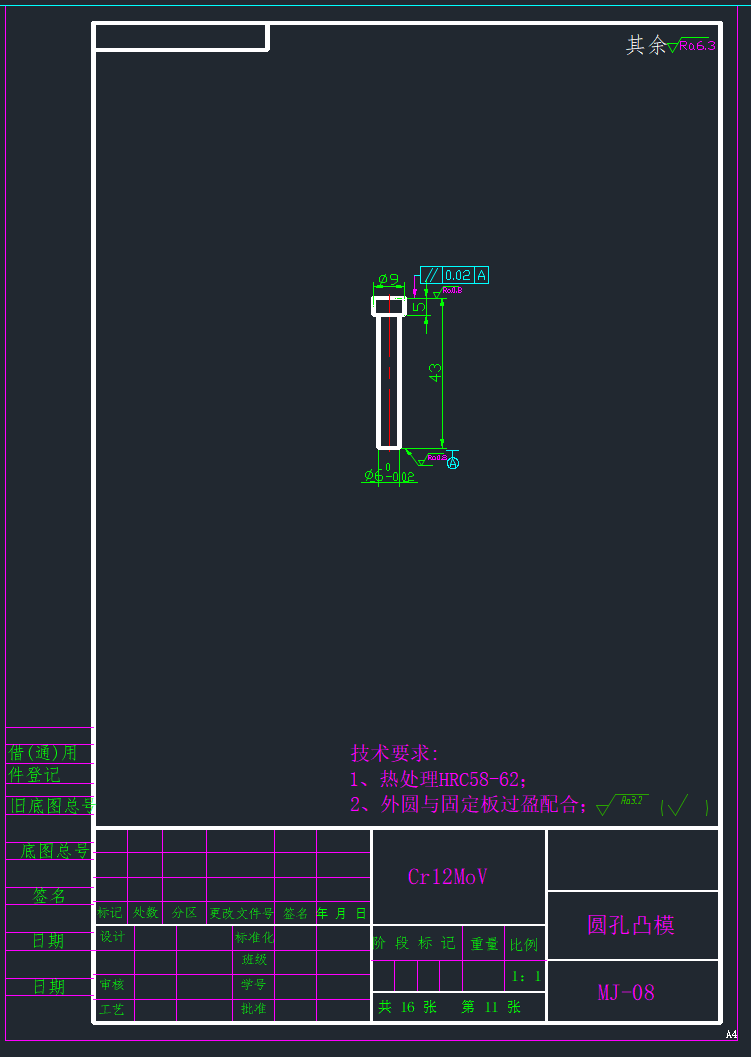

| 7 | 圆孔凸模.png | 43.66K |
| 8 | 打料杆.png | 37.51K |

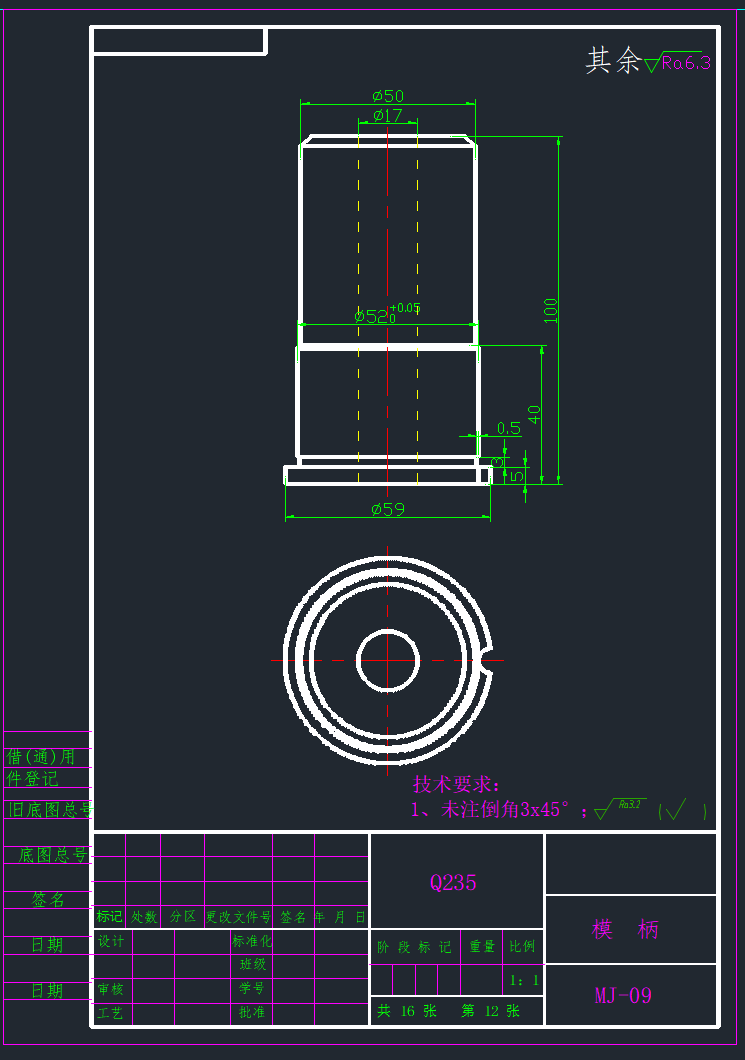

| 9 | 模柄.png | 45.19K |

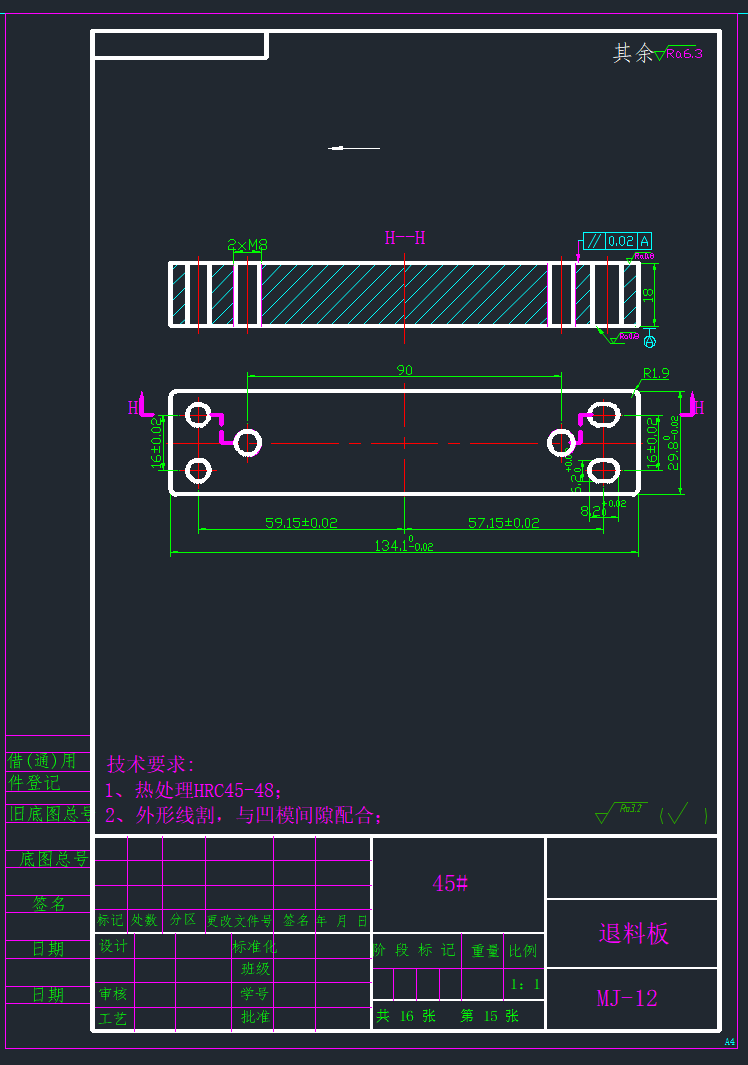

| 10 | 退料板.png | 54.84K |

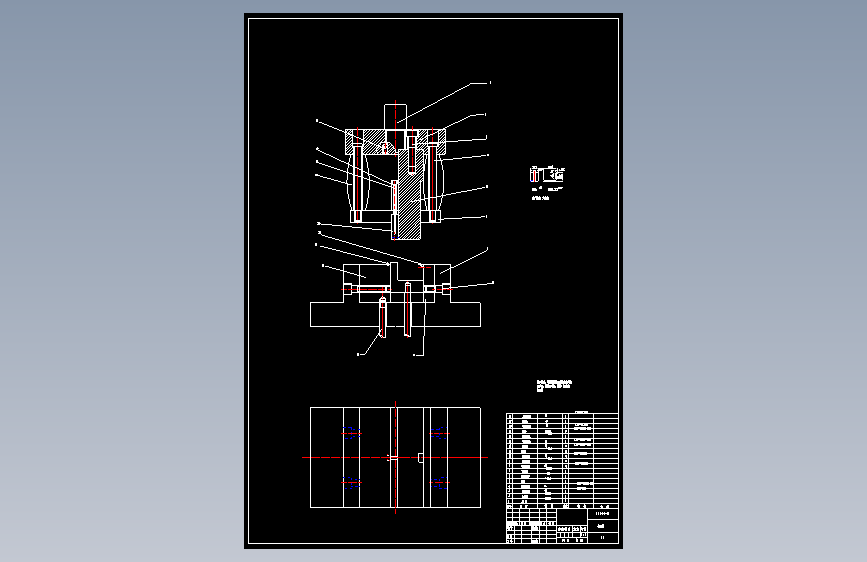

| 11 | Z形支架-复合模.dwg | 1.06M |
| 12 | Z形支架-设计说明书.doc | 1.92M |
此图纸下载需要250金币
立即下载
发布者
代做机械毕设和专利设计指导，可联加威18292095705
创作: 180
粉丝: 6
加入时间：2022-07-27
模型信息
图纸格式：dwg
文件大小：2.65M
所需金币：250
上传时间：2025-07-05 12:07:04
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
Z形弯曲件
复合模设计
图纸简介
模具所设计的领域，无处不在，涉及到生活中的每个角落，因此它为工业的进步和发展，提供了很多的技术支持，从而引发出很多的新产品。新世纪的发展，离不开模具技术的提高，冲压模具技术，作为模具技术领域中的一种，其生产出的产品，占了模具总产品数量的2/3，它能满足常见金属材料的成型加工，和传统加工技术相比，效率高，精度高，更能实现自动化。
本次课题，以一个Z形支架为例，依据这样的零件及尺寸，设计其冲压模具。课题内容，主要介绍模具的整个设计流程，以及相关的计算和校核。首先，要了解常见模具的结构，模具行业的发展，以及进展的趋势。再结合本次所选择零件，对其进行工艺分析，并进行展开尺寸计算，然后，通过针对落料，冲
