越野平台车身结构设计（SW三维模型,CAD图纸,说明书（ID:1488466）

机械设备 / 钢结构支架 / 越野平台车身结构设计（SW三维模型,CAD图纸,说明书

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17207530438621.rar	22.42M
2	总装图A0.dwg	1.97M

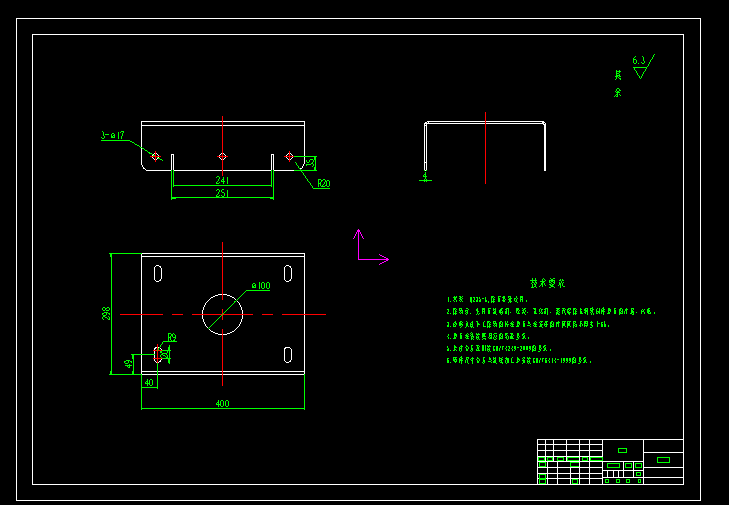

3	支撑座A1.dwg	90.16K

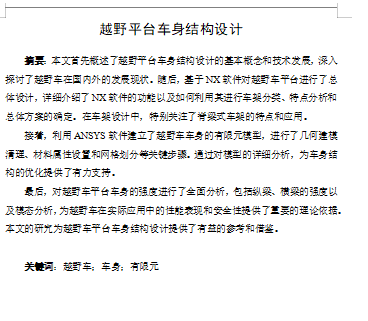

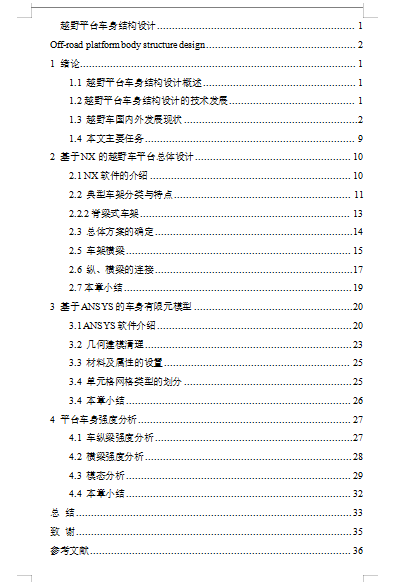

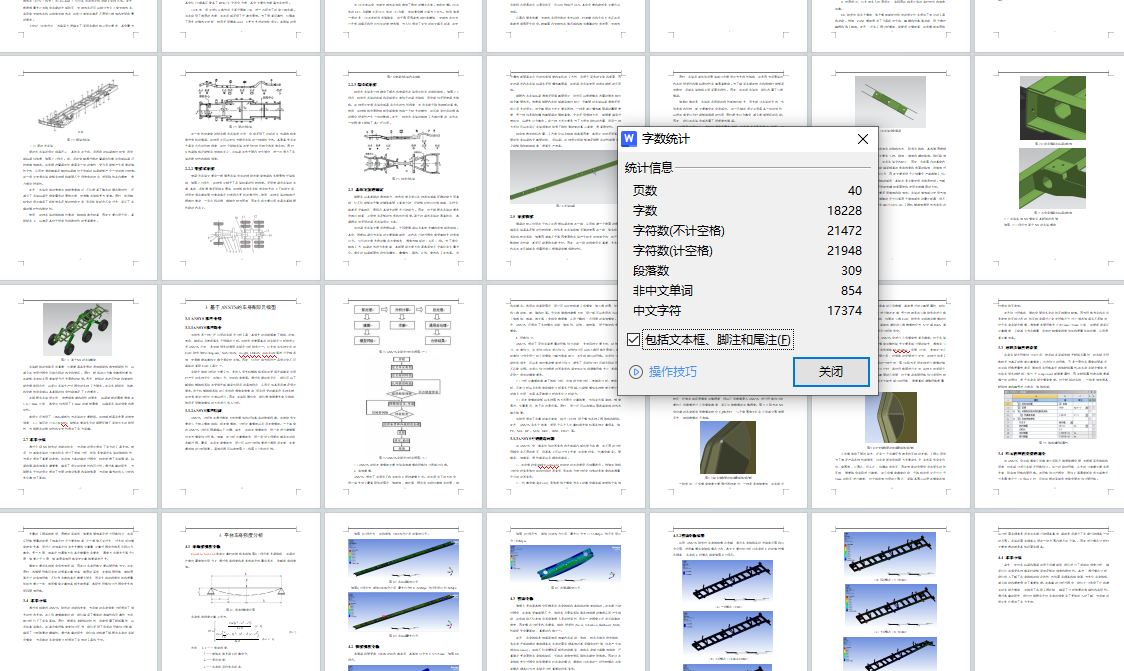

4	越野平台车身结构设计说明书.docx	361.04K

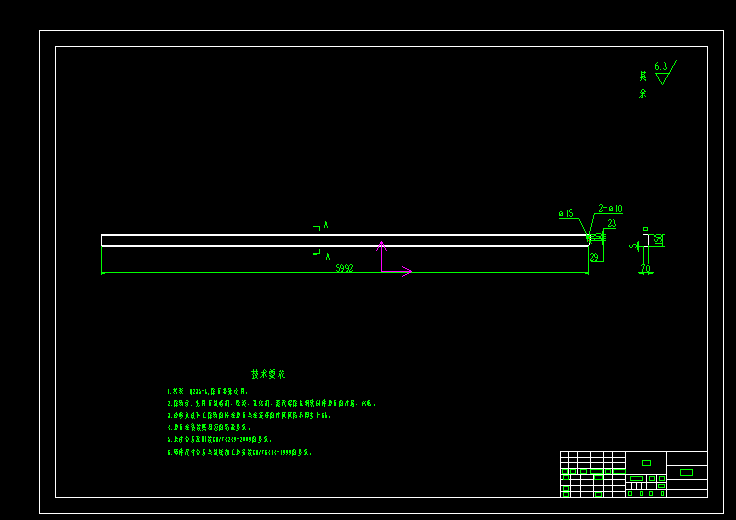

5	车纵梁A1.dwg	89.82K
6	6X6全地形底盘.prt	736.00K
7	套管1.prt	88.00K
8	底盘阻尼器连接架.prt	155.00K
9	底盘阻尼器连接架mirror_.prt	165.50K
10	底盘阻尼器连接架mirror_mirror_.prt	170.50K
11	底盘阻尼器连接架mirror__0.prt	169.00K
12	挡板1.prt	98.50K
13	法兰1.prt	181.00K
14	法兰1mirror_.prt	182.50K
15	法兰1mirror_mirror_.prt	184.00K
16	法兰1mirror__0.prt	184.50K
17	纵梁车腿联轴器.prt	91.00K
18	纵梁车腿联轴器mirror_.prt	98.00K
19	腿部与阻尼推杆连接件.prt	145.50K
20	腿部与阻尼推杆连接件mirror_.prt	154.50K
21	腿部与阻尼推杆连接件mirror_mirror_.prt	153.00K
22	腿部与阻尼推杆连接件mirror__0.prt	152.00K
23	车前挡板.prt	188.00K
24	车前挡板2.prt	184.00K
25	车前轴.prt	81.50K
26	车横梁1.prt	126.50K
27	车横梁2.prt	191.00K
28	车横梁3.prt	117.50K
29	车横梁4.prt	219.00K
30	车横梁5.prt	104.50K
31	车横梁6.prt	125.00K
32	车灯.prt	712.00K
33	车纵梁.prt	660.00K
34	车纵梁1.prt	144.50K
35	车纵梁2.prt	95.50K
36	车纵梁4.prt	532.00K
37	车腿主件.prt	150.00K
38	车腿主件mirror_.prt	168.50K
39	车腿主件mirror_mirror_.prt	166.50K
40	车腿主件mirror__0.prt	168.50K
41	车腿弯壳.prt	166.00K
42	车腿弯壳mirror_.prt	177.00K
43	车腿弯壳mirror_mirror_.prt	177.00K
44	车腿弯壳mirror__0.prt	176.50K
45	车腿弯壳mirror__0mirror_.prt	176.00K
46	车腿弯壳mirror__1.prt	175.00K
47	车腿弯壳mirror__2.prt	173.50K
48	车腿连接法兰.prt	153.00K
49	车身支撑板.prt	155.50K

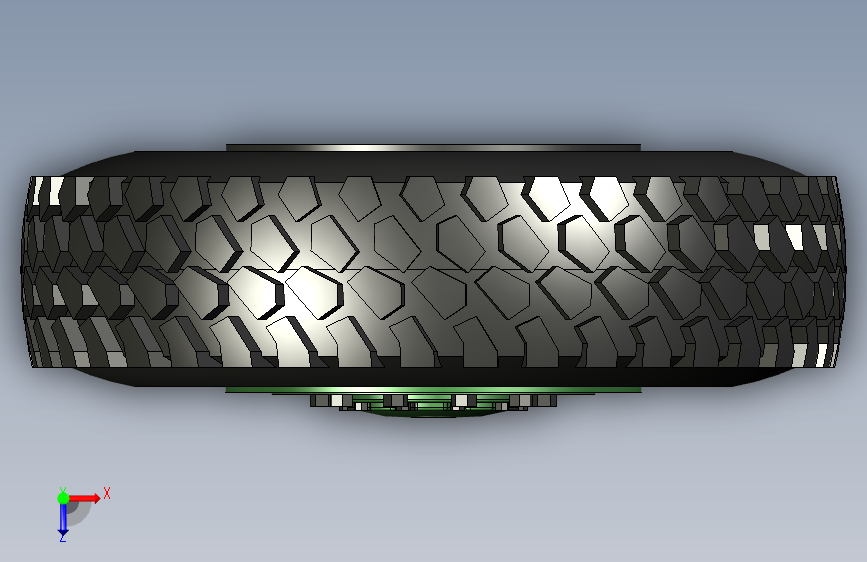

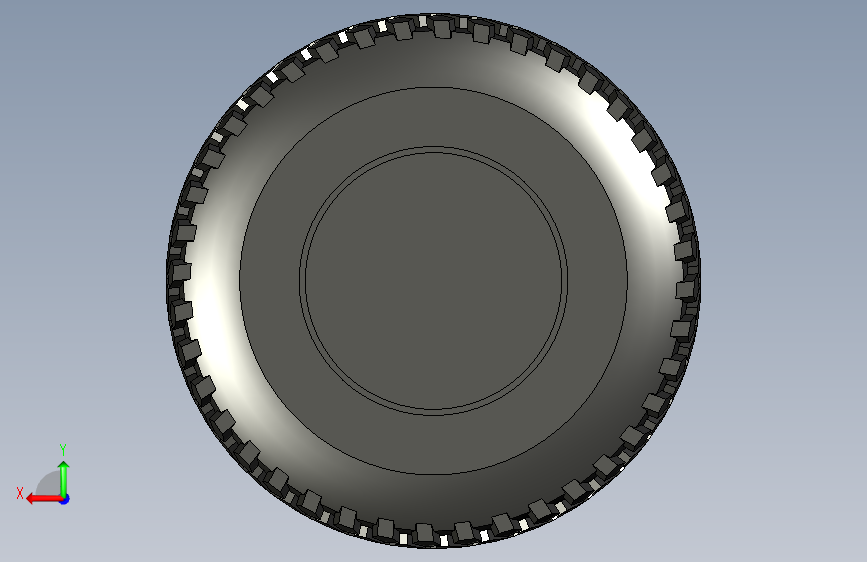

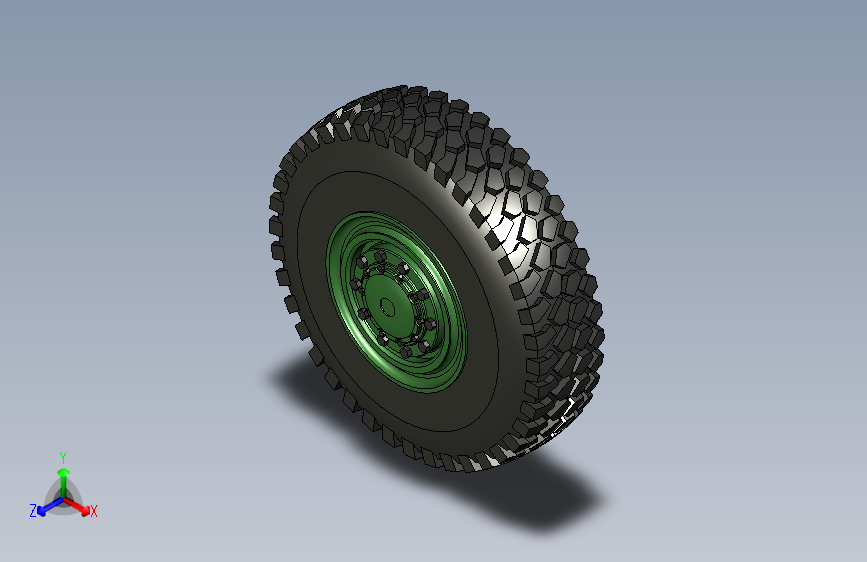

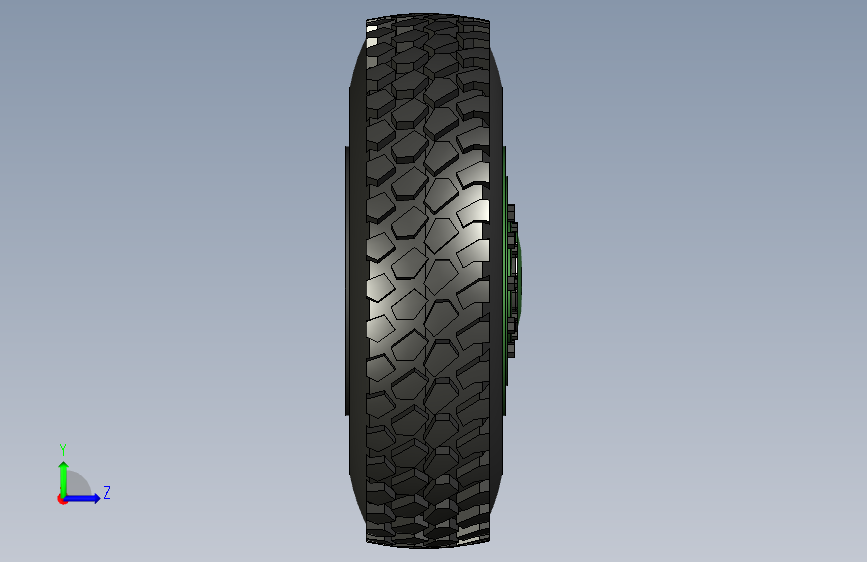

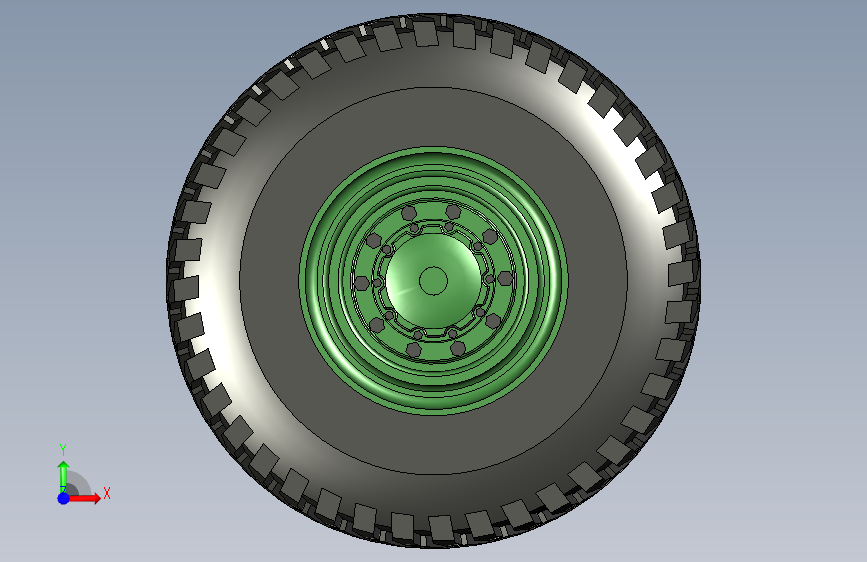

50	车轮.prt	2.35M
51	车轮mirror_.prt	2.31M
52	车轮mirror_mirror_.prt	2.31M
53	车轮mirror__0.prt	2.30M
54	车轮轴.prt	112.50K
55	车轮轴2.prt	137.00K
56	车轮轴2mirror_.prt	147.50K
57	车轮轴mirror_.prt	132.50K
58	车轮轴mirror_mirror_.prt	139.50K
59	车轮轴mirror__0.prt	138.50K
60	车轮轴轴承.prt	151.00K
61	车轮轴轴承mirror_.prt	130.00K
62	车轮轴轴承mirror_mirror_.prt	127.00K
63	车轮轴轴承mirror__0.prt	125.50K
64	车轮轴连接法兰.prt	1.76M
65	轮轴盖1.prt	215.50K
66	轮轴盖1mirror_.prt	225.00K
67	轴1.prt	100.50K
68	轴承1.prt	138.00K
69	连接件1.prt	418.50K
70	连接件1mirror_.prt	420.00K
71	阻尼器外壳.prt	844.00K
72	阻尼器外壳mirror_.prt	780.00K
73	阻尼器外壳mirror_mirror_.prt	796.00K
74	阻尼器外壳mirror__0.prt	820.00K
75	阻尼器推杆.prt	108.00K
76	阻尼器推杆mirror_.prt	118.00K
77	阻尼器推杆mirror_mirror_.prt	116.50K
78	阻尼器推杆mirror__0.prt	114.50K
79	支撑座A1.exb	98.50K
80	车纵梁A1.exb	100.50K
81	6X6全地形底盘.DWG	2.20M
82	车纵梁.DWG	75.78K

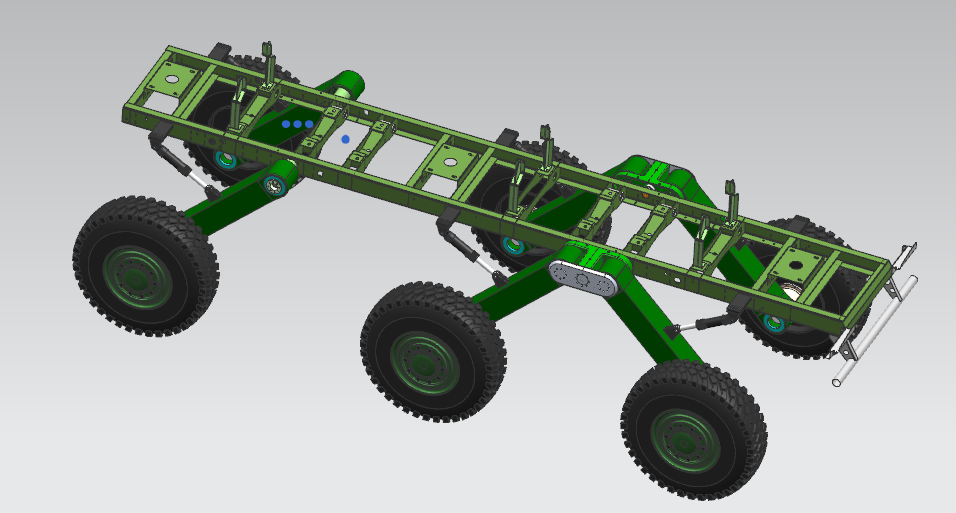

83	三维模型.png	109.52K

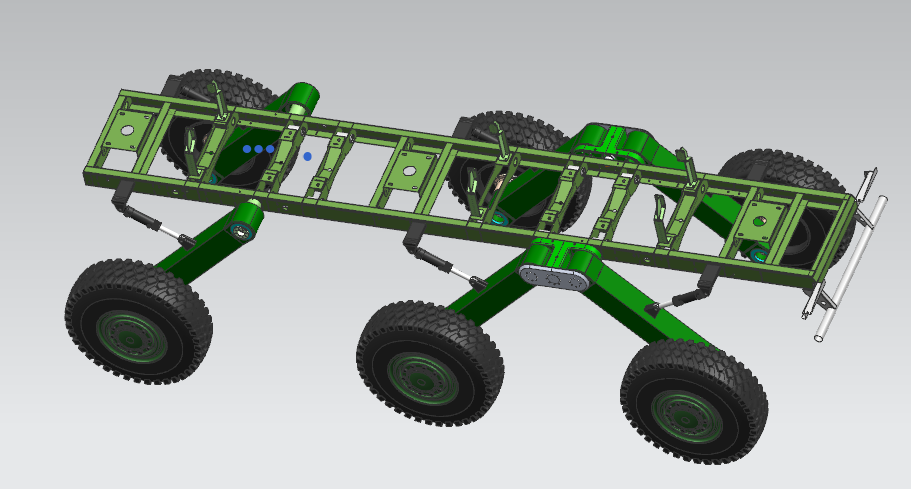

84	侧视图.png	114.78K

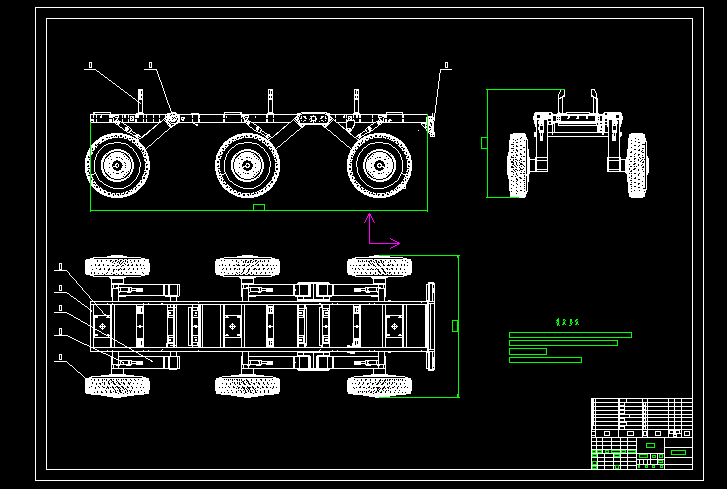

85	总装图.png	26.01K
86	摘要.png	22.97K
87	目录.png	21.34K

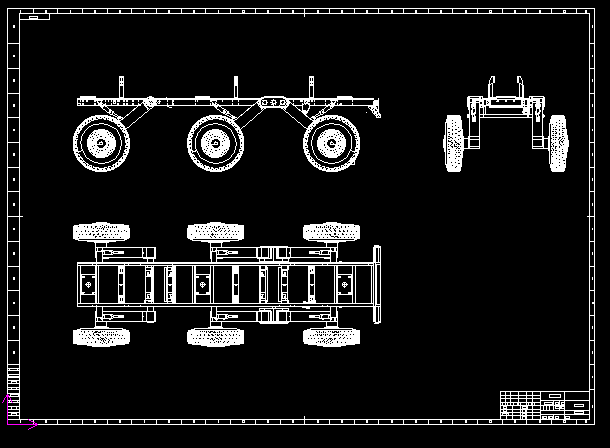

88	装配图.png	19.14K
89	说明书.png	228.87K

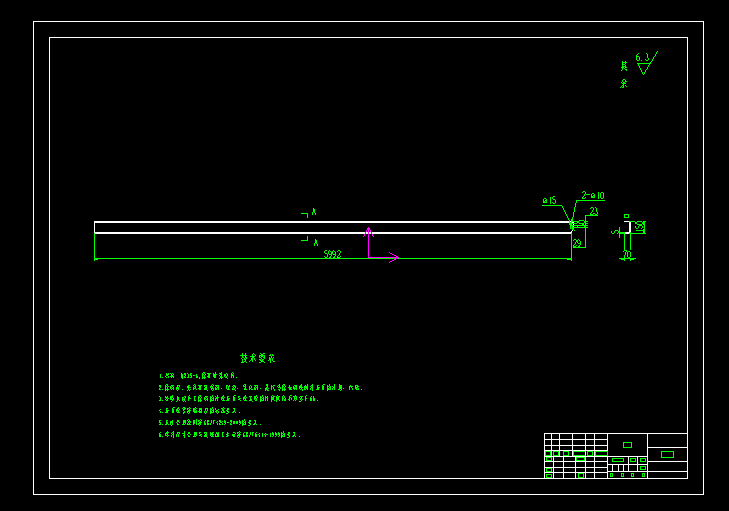

90	车横梁.png	12.56K
91	车纵梁.png	12.99K

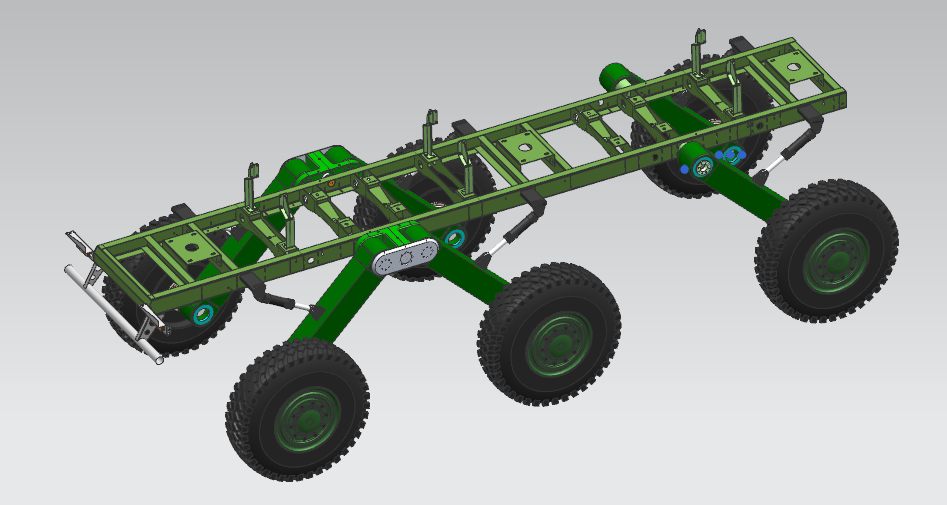

92	轴测图.png	104.74K
93	零件图.png	16.98K
