封盖复合模具设计(说明书15000+二维图）（ID:1510496）

设备部件 / 模具类 / 封盖复合模具设计(说明书15000+二维图）

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17225083944888.zip	700.85K

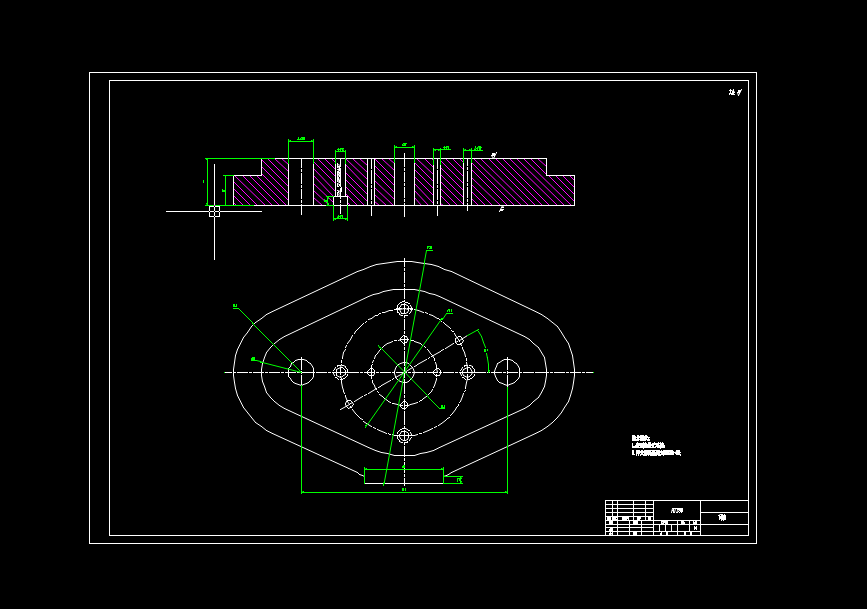

2	下模座.PNG	32.41K
3	封盖复合模具设计论文终稿.doc	461.92K

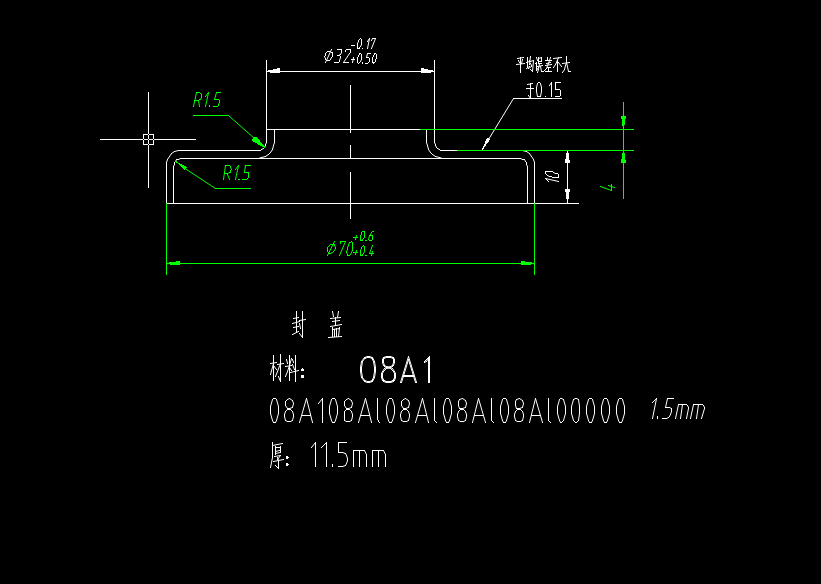

4	工件图.PNG	16.46K

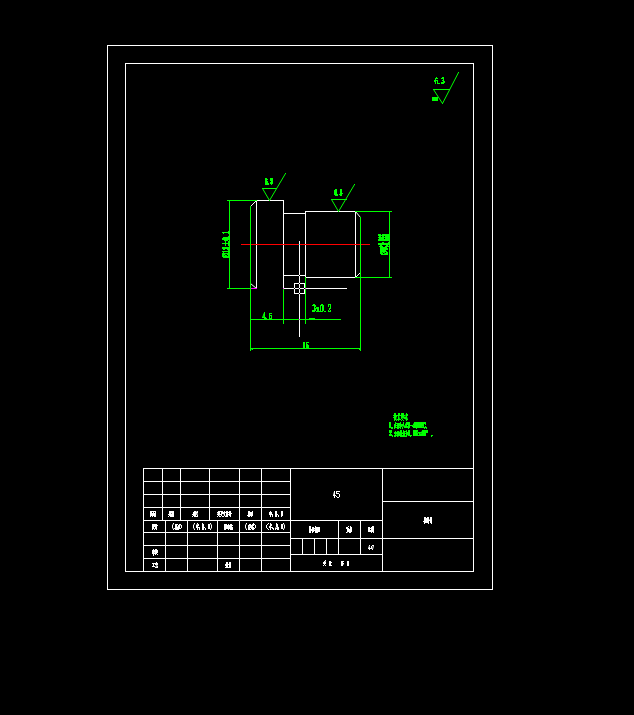

5	挡料销.PNG	16.91K
6	装配图.PNG	67.14K
7	上模座.dwg	69.51K
8	下模座.dwg	67.94K
9	下模座.dwl	46B
10	下模座.dwl2	195B
11	冲孔凸模.dwg	56.19K
12	凹模.dwg	60.84K
13	导料卸料板.dwg	63.75K
14	工件图.dwg	54.06K
15	工件图.dwl	46B
16	工件图.dwl2	195B
17	拉深凸模.dwg	59.94K
18	挡料销.dwg	54.78K
19	挡料销.dwl	46B
20	挡料销.dwl2	195B
21	翻边冲孔凸凹模.dwg	58.47K
22	落料拉深凸凹模.dwg	60.31K
23	装配图.dwg	109.56K

此图纸下载需要200金币

立即下载

发布者

代做机械毕设和专利设计指导，可联加威18292095705

创作: 180

粉丝: 6

加入时间：2022-07-27

私信

关注

模型信息

图纸格式：dwg

文件大小：717.68KB

所需金币：200

上传时间：2024-08-01 18:33:14

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

封盖复合

模具

图纸简介

随着中国工业不断地发展，模具行业也显得越来越重要。在设计技术方面，冲压工艺成形的零件非常普遍，虽然有多种冲压方法，但有许多冲压件仍然使用模具冲压成形的方法，在通用压力机上进行加工。工件成形的三大要素包括压力机、模具和冲压工艺，其中模具是关键因素，因为冲压模的结构设计合理性和先进程度影响生产效率和模具寿命。只有模具具有合理性和先进性，才可以成形出来质量高的工件。本文针对法兰封盖件的复合模进行详细设计，完成落料、拉深和冲孔、翻边的工序过程。分析了坯料形状、尺寸，排样、裁板方案，拉深次数，冲压工序性质、数目和顺序的确定。进行了工艺力、压力中心、模具工作部分尺寸及公差的计算，并设计出模具。还具体分析了
