基于PLC设计的知识竞赛抢答器（说明书+调研报告+中外翻译+二维图）（ID:1417933）
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17167327013305.zip | 699.04K |

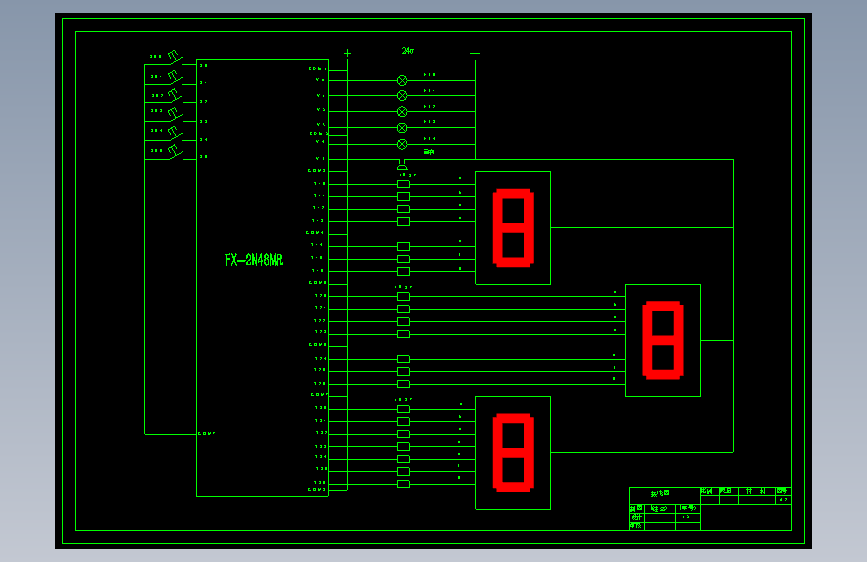

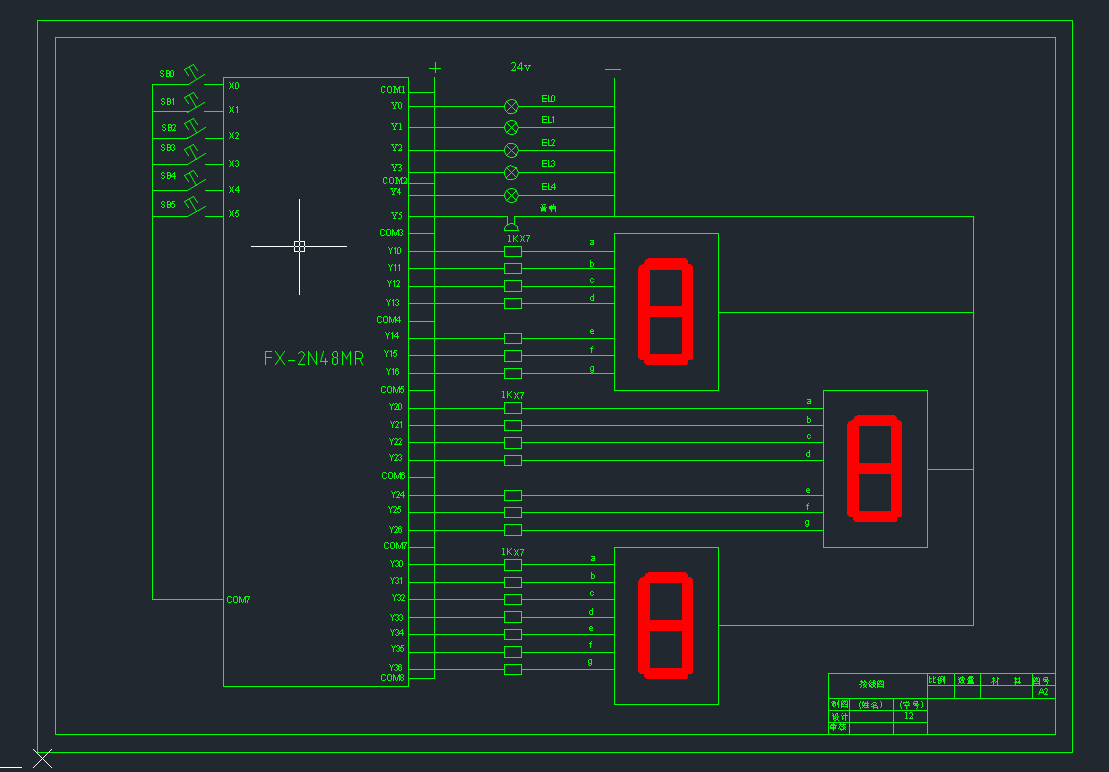

| 2 | 接线图.PNG | 34.25K |

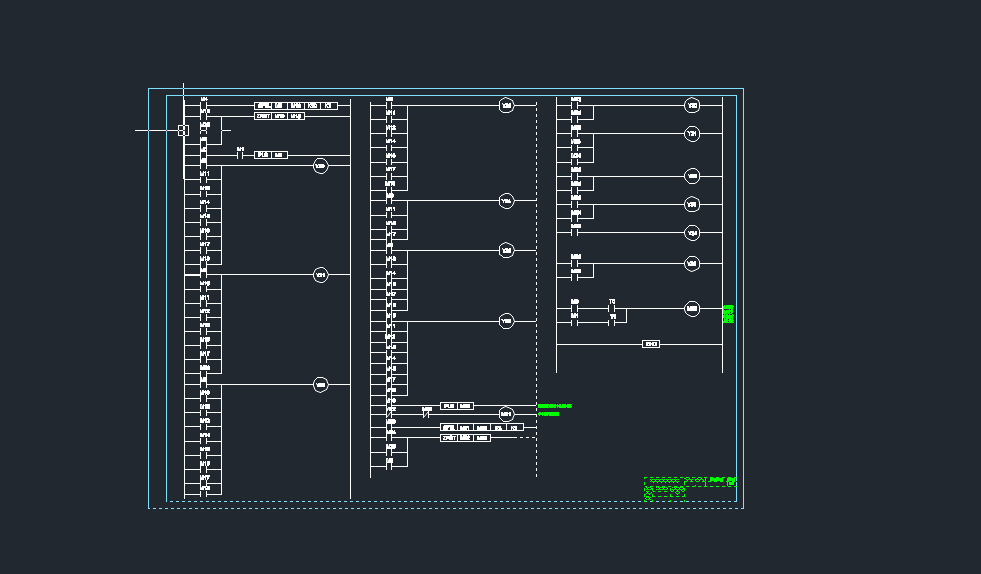

| 3 | 梯形图.PNG | 20.64K |

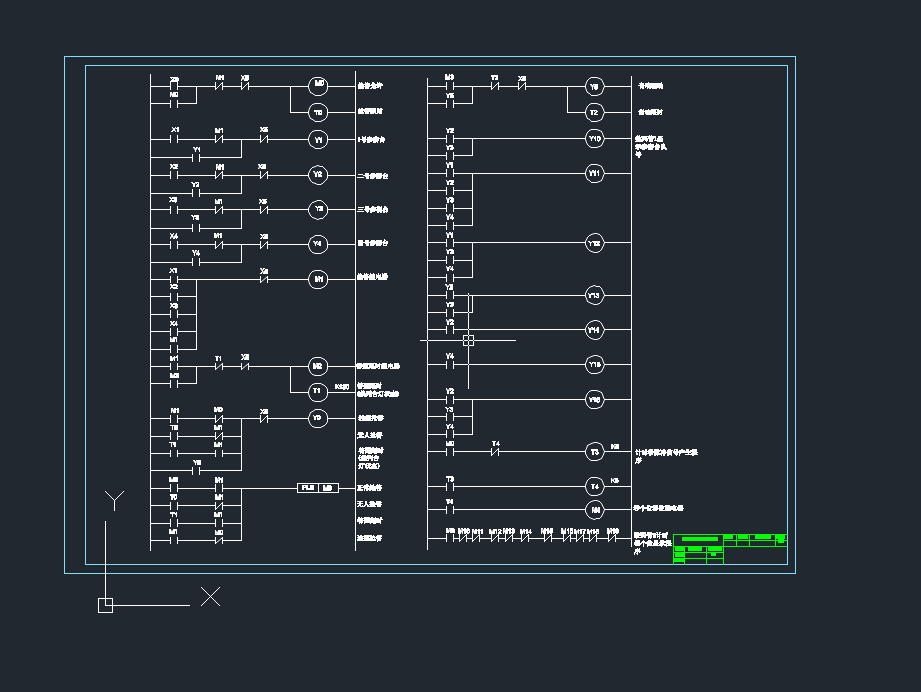

| 4 | 梯形图2.PNG | 27.88K |

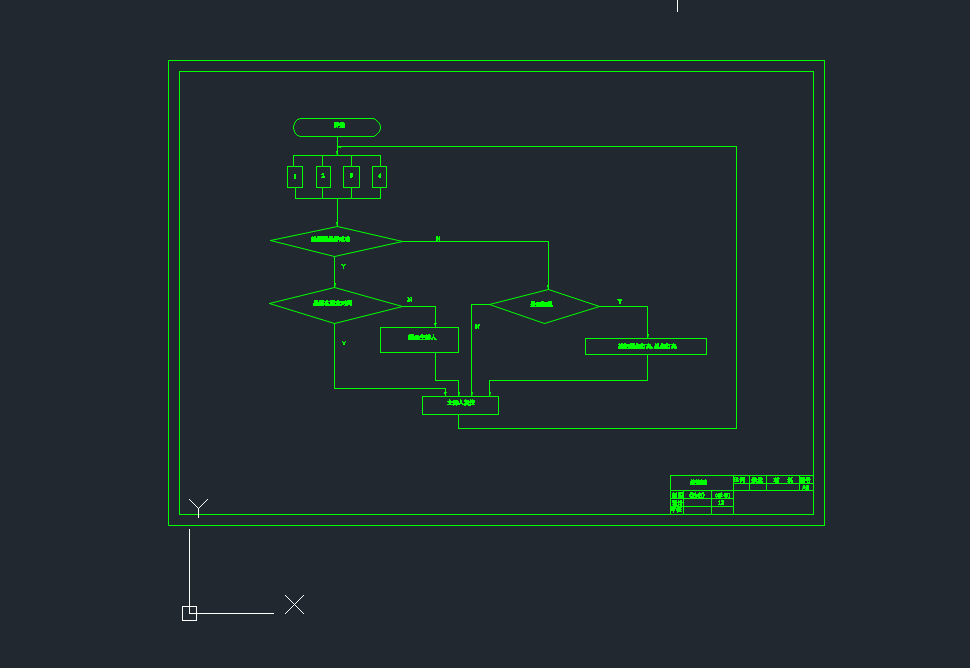

| 5 | 流程图.PNG | 16.68K |
| 6 | 抢答器接线图.dwg | 57.77K |

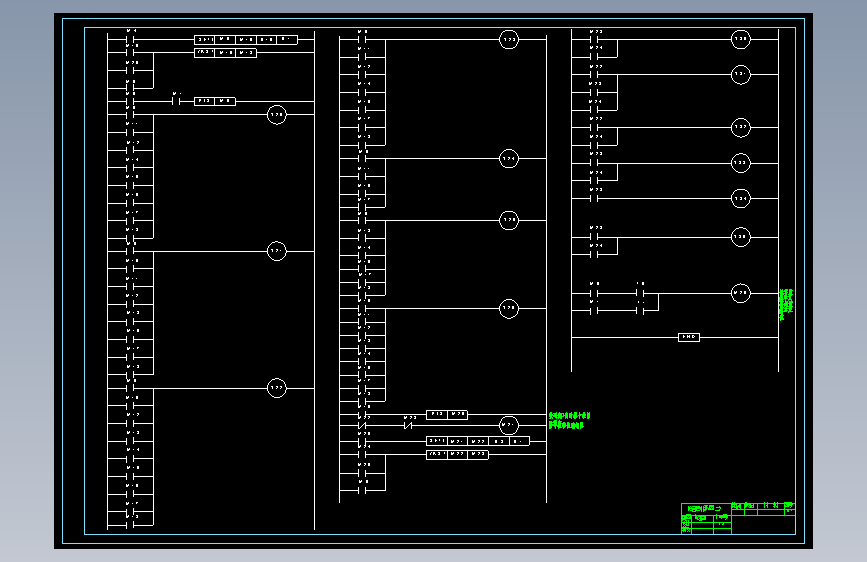

| 7 | 抢答器梯形图一.dwg | 62.12K |

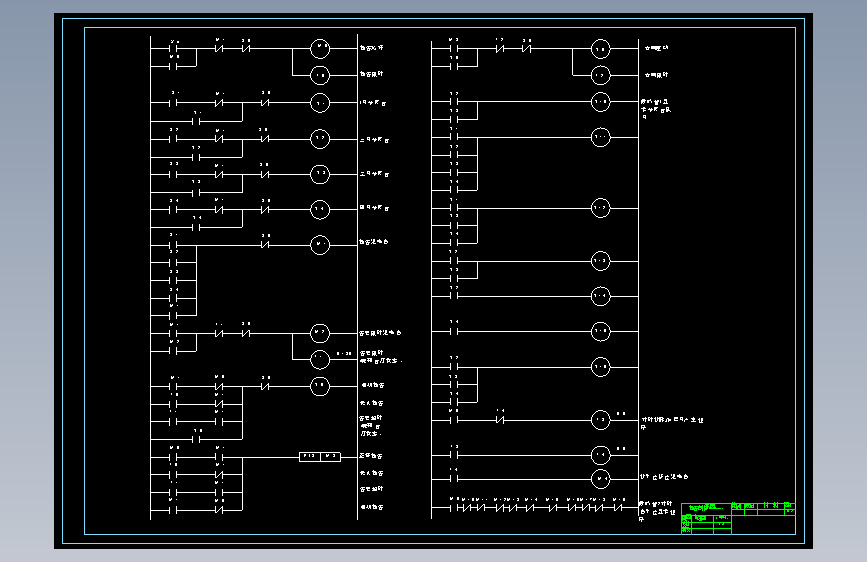

| 8 | 抢答器梯形图二.dwg | 64.31K |

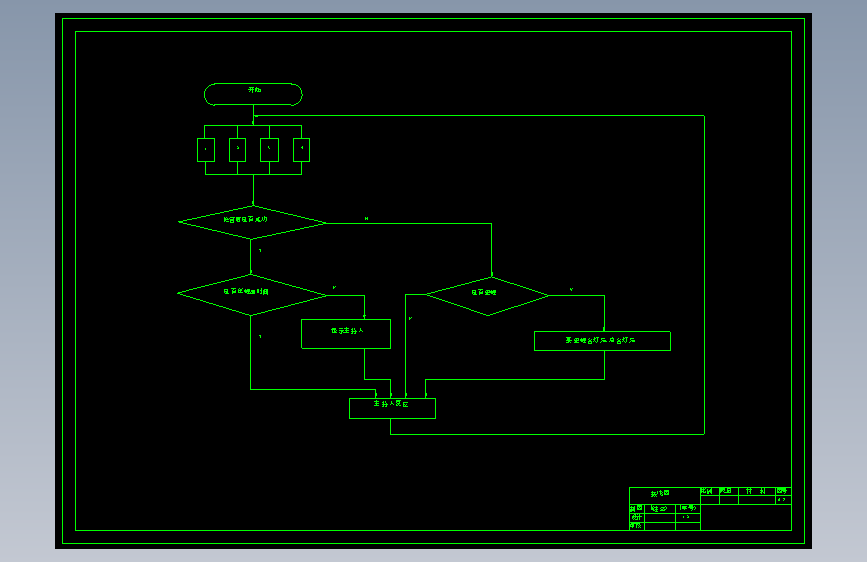

| 9 | 抢答器流程图.dwg | 41.04K |
| 10 | VerticalTurningCenterofNC.doc | 40.00K |
| 11 | 中英文翻译.doc | 61.00K |
| 12 | 数控立式车削中心数控化改造.doc | 31.50K |
| 13 | 毕业设计调研报告.doc | 30.00K |
| 14 | 目录和摘要.doc | 28.00K |
| 15 | 说明书.doc | 632.16K |
此图纸下载需要190金币
立即下载
发布者
代做机械毕设和专利设计指导，可联加威18292095705
创作: 183
粉丝: 6
加入时间：2022-07-27
模型信息
图纸格式：dwg
文件大小：715.81KB
所需金币：190
上传时间：2024-05-26 22:11:41
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
plc
知识竞赛
抢答器
图纸简介
本文介绍了利用三菱FX2N系列PLC对知识竞赛抢答器的控制,阐述了控制方案。实现抢答器功能的方式有多种，可以采用早期的模拟电路、数字电路或模数混合电路。近年来随着科技的飞速发展，单片机、PLC的应用不断地走向深入，同时带动传统的控制检测技术的不断更新。本文采用日本三菱公司生产的FX2N-48MR型PLC 作为核心控制器进行四路抢答器系统的设计，并且设计出了系统结构图、程序指令、梯形图以及输入输出端子的分配方案。同时根据知识竞赛抢答器的控制要求和特点,确定PLC 的输入输出分配,并进行现场调试。
