时速160公里客货运共线铁路预制后张法简支T梁角钢支架方案施工图（ID:1516704）

设备部件 / 型材 / 时速160公里客货运共线铁路预制后张法简支T梁角钢支架方案施工图

©非原创

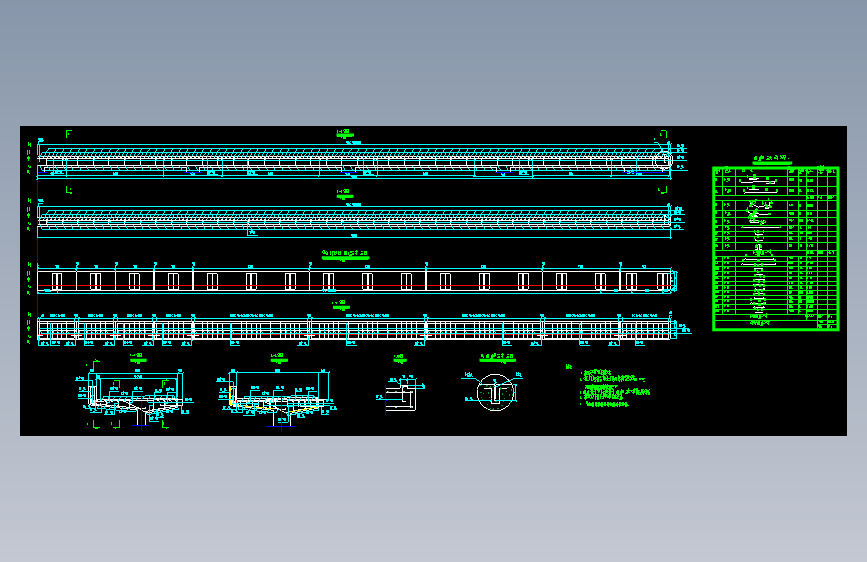

平面图

文件列表

#	文件名称	文件大小
1	17232827365018.zip	1.81M
2	0-封面.dwg	37.55K
3	1-目录、说明书.dwg	71.08K
4	10-边梁桥面板钢筋布置图.dwg	396.46K

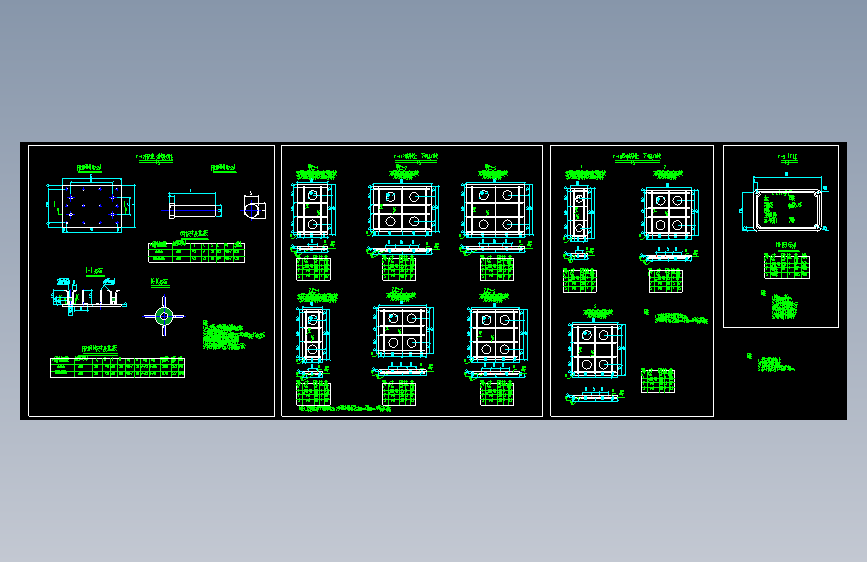

5	11-配件图（一）.dwg	463.41K
6	12-配件图（二）.dwg	349.04K
7	13-横向联结图（一）.dwg	247.01K
8	14-横向联结图（二）.dwg	163.65K
9	15-防水层保护层泄水管构造图.dwg	220.65K

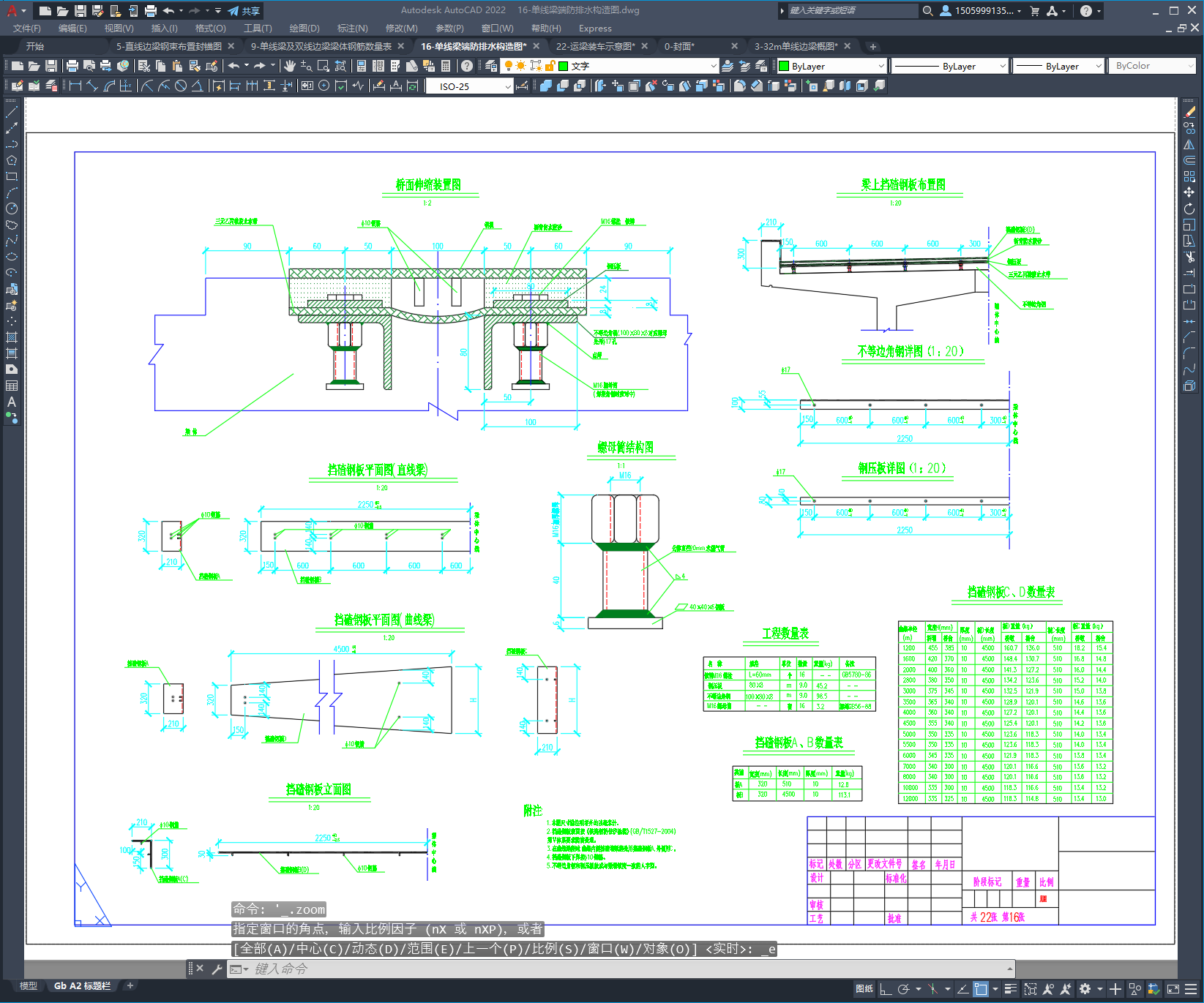

10	16-单线梁端防排水构造图.dwg	192.72K
11	17-双线梁端防排水构造图.dwg	215.41K
12	18-人行道支架构造图.dwg	237.64K
13	19-人行道步板布置及构造图.dwg	202.48K
14	2-桥面布置图.dwg	187.05K
15	20-支座布置图.dwg	56.91K
16	21-挡碴块构造及钢筋布置图.dwg	104.62K

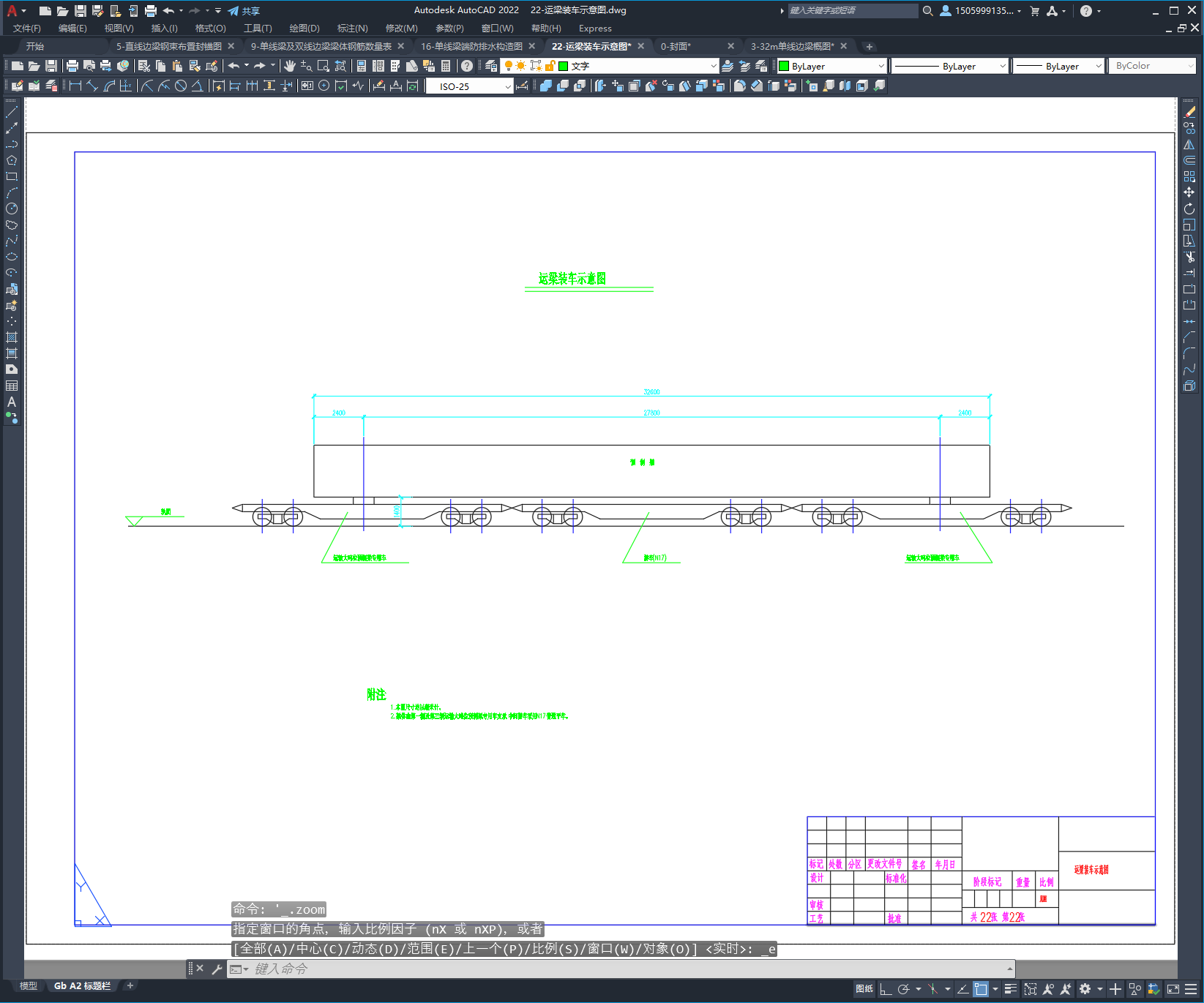

17	22-运梁装车示意图.dwg	47.41K

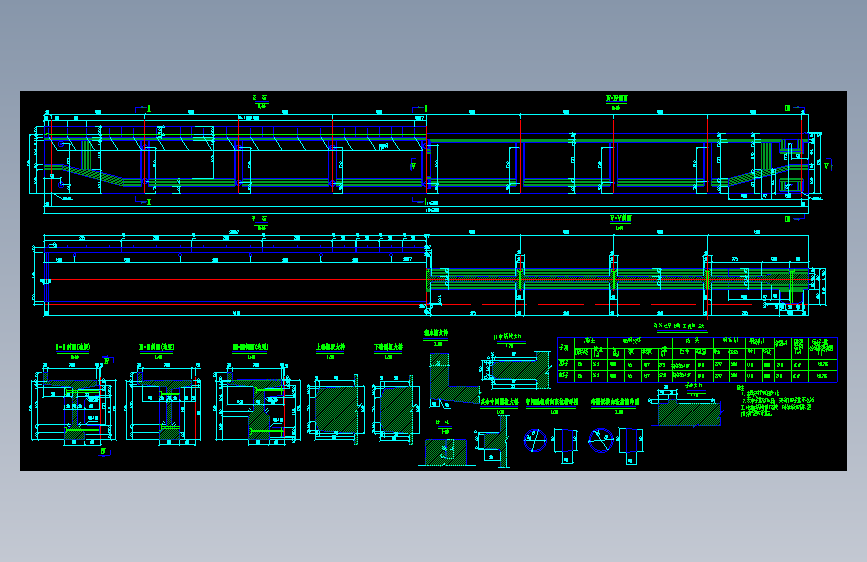

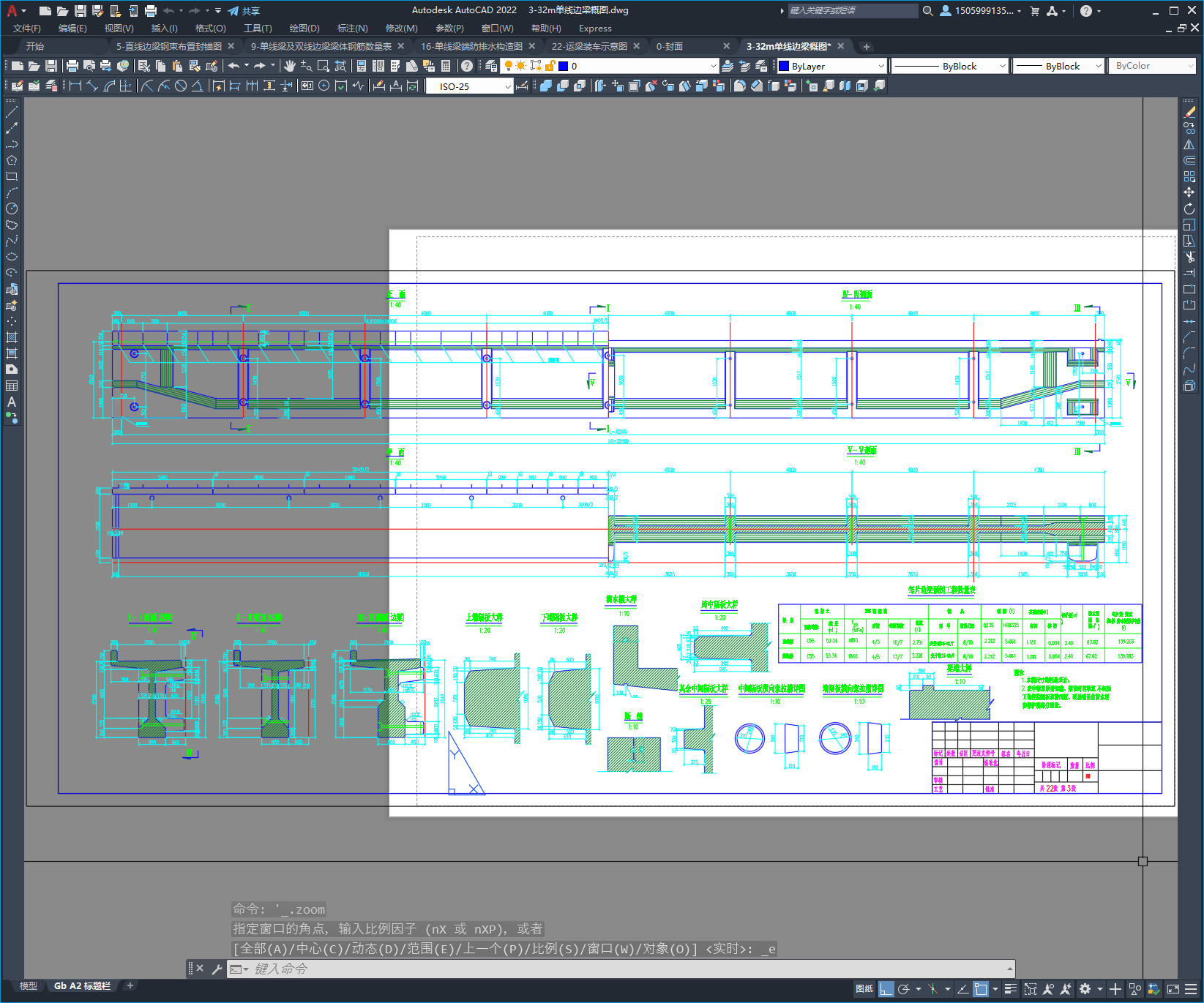

18	3-32m单线边梁概图.dwg	391.79K
19	4-整孔梁横向布置图.dwg	159.62K
20	5-直线边梁钢束布置封锚图.dwg	254.49K
21	6-32米曲线边梁钢束布置封锚图.dwg	256.24K
22	7-定位网钢筋布置图.dwg	85.13K

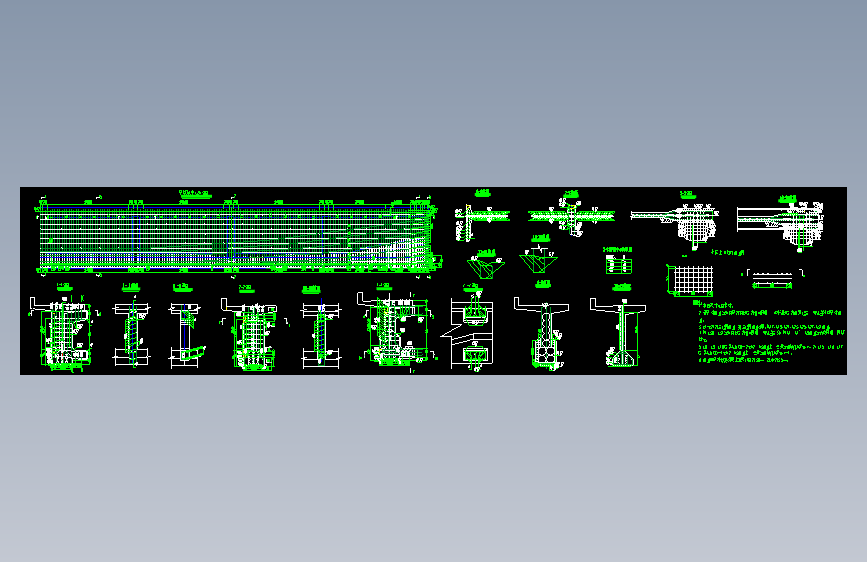

23	8-梁体钢筋布置图.dwg	1.06M

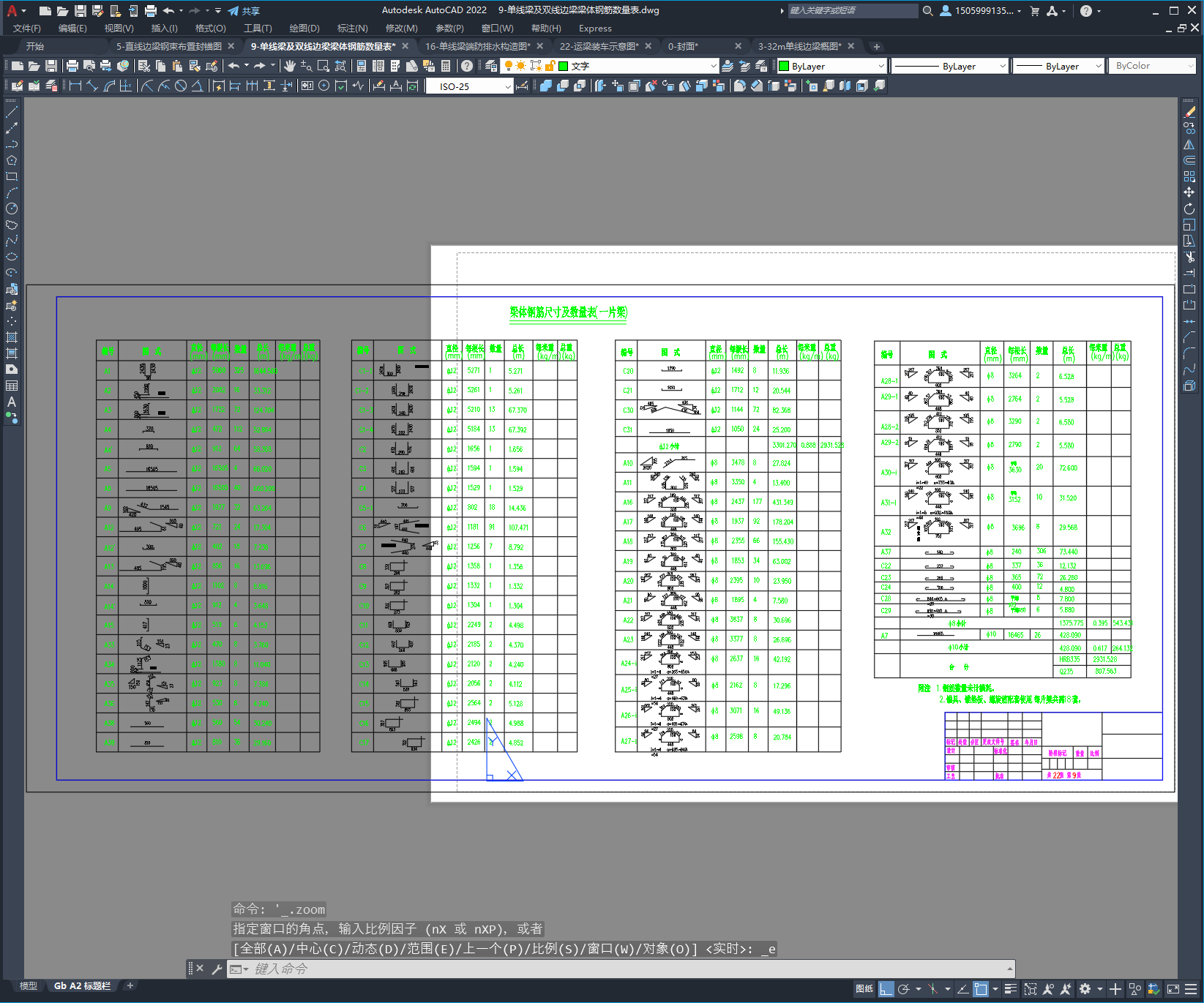

24	9-单线梁及双线边梁梁体钢筋数量表.dwg	177.63K

此图纸下载需要65金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：1.85M

所需金币：65

上传时间：2024-08-10 17:38:57

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

一、概述：　　本图采用铁道专业设计院通桥2101-Ⅰ的设计原则构造、材料等要求。　　二、施工图依据：　　1、《铁路桥涵施工规范》（TB10203-2002）；　　2、《铁路桥涵工程质量验收标准》（TB10415-2003）；　　3、《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2003）；　　4、《预制后张法预应力砼铁路桥简支梁》（TB/T3043-2002）；　　5、我公司制定的《预制后张法预应力混凝土铁路简支T梁技术条件》（QG/ZQHN01.01-2006）；　　6、我公司制定的《预制后张法预应力混凝土铁路简支T梁工艺规程》（QG/ZQHN01.
