轨道车辆齿轮箱设计（二维图+说明书）（ID:1521526）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17234494208982.zip | 1.19M |

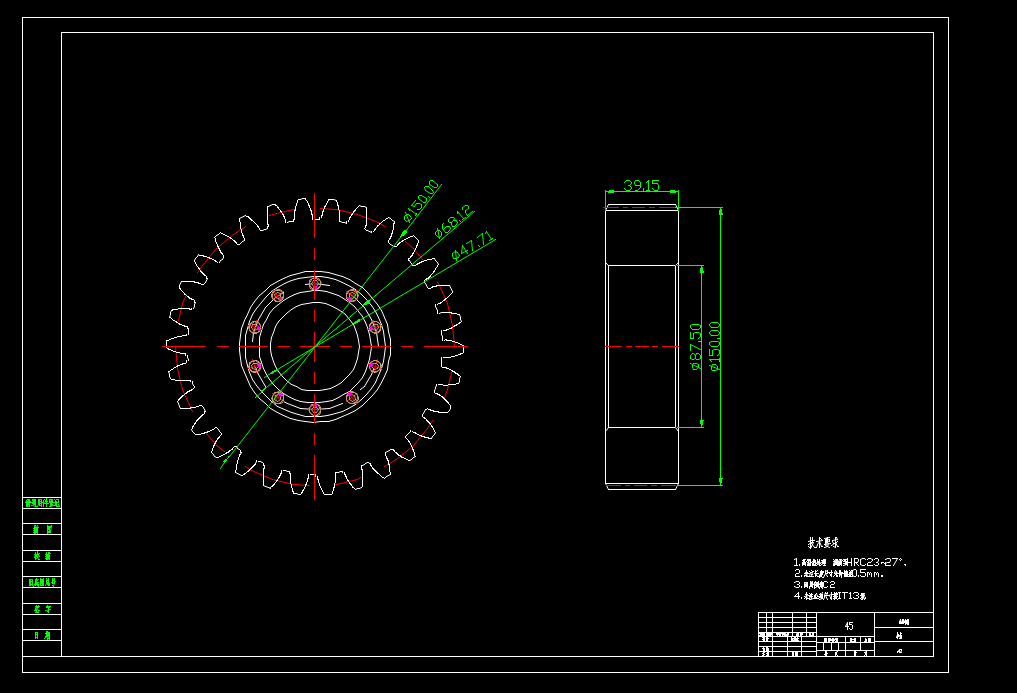

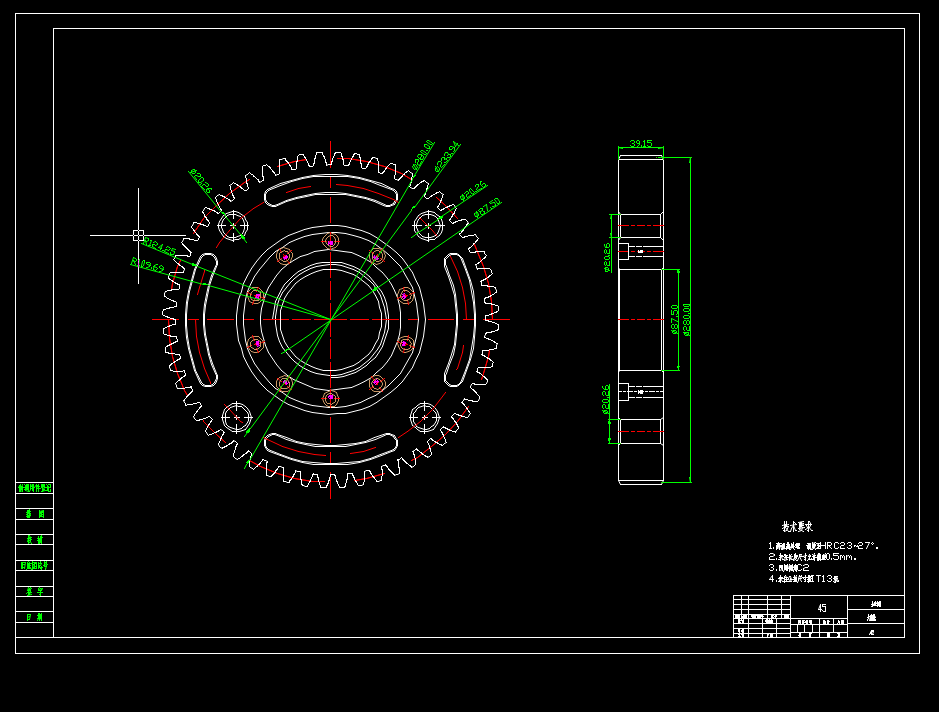

| 2 | 大齿轮.PNG | 57.19K |
| 3 | 小齿轮.PNG | 40.66K |
| 4 | 答辩ppt.pptx | 786.24K |

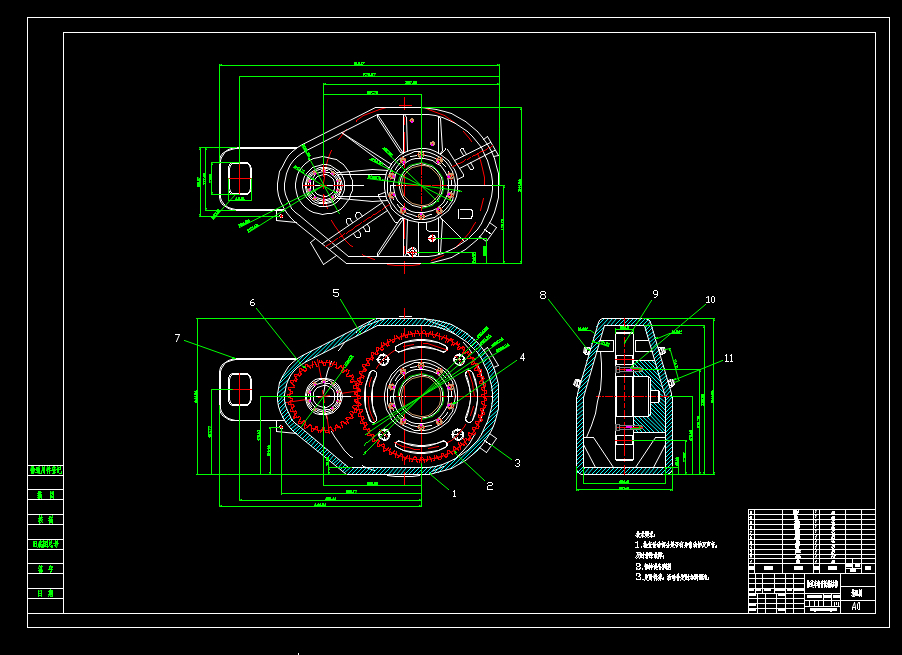

| 5 | 装配图.PNG | 75.96K |

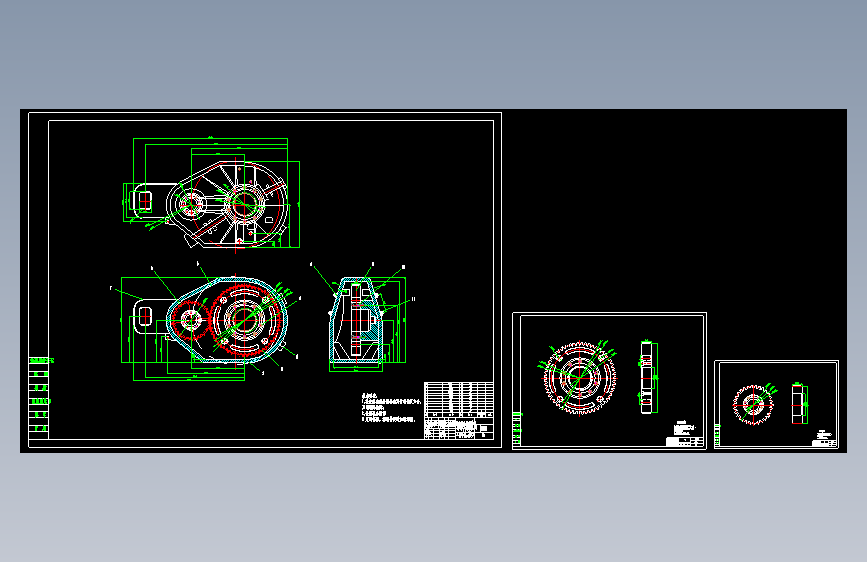

| 6 | 轨道车辆齿轮箱结构.dwg | 311.76K |
| 7 | 轨道车辆齿轮箱结构设计及分析设计说明书.doc | 195.50K |
此图纸下载需要30金币
立即下载
发布者
代做机械毕设和专利设计指导，可联加威18292095705
创作: 183
粉丝: 6
加入时间：2022-07-27
模型信息
图纸格式：dwg
文件大小：1.21M
所需金币：30
上传时间：2024-08-12 15:57:01
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
轨道车辆
齿轮箱
图纸简介
本文针对轨道车齿轮箱传动系统进行了研究， 所做的主要工作和结论如下：
1.对于轨道车辆齿轮箱传动方案的确定， 在综合圆柱传动与平行轴传动对比以及一级圆柱齿轮带动两级圆柱齿轮与两级圆柱齿轮带动一级圆柱齿轮的优点的基础上， 选用两级圆柱派生型传动方案。 在两级圆柱传动中， 采用简单易行的直齿轮浮动的均载机构。 依据轨道车的技术指标与要求， 计算确定了轨道车辆齿轮箱各级齿轮参数。 依据标准， 对齿面接触齿根弯曲进行了静强度校核， 结果符合安全要求。
