数码相机外壳注塑模具设计说明书24000+二维图（ID:2353824）

设备部件 / 模具类 / 数码相机外壳注塑模具设计说明书24000+二维图

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17516857986660.zip	2.94M

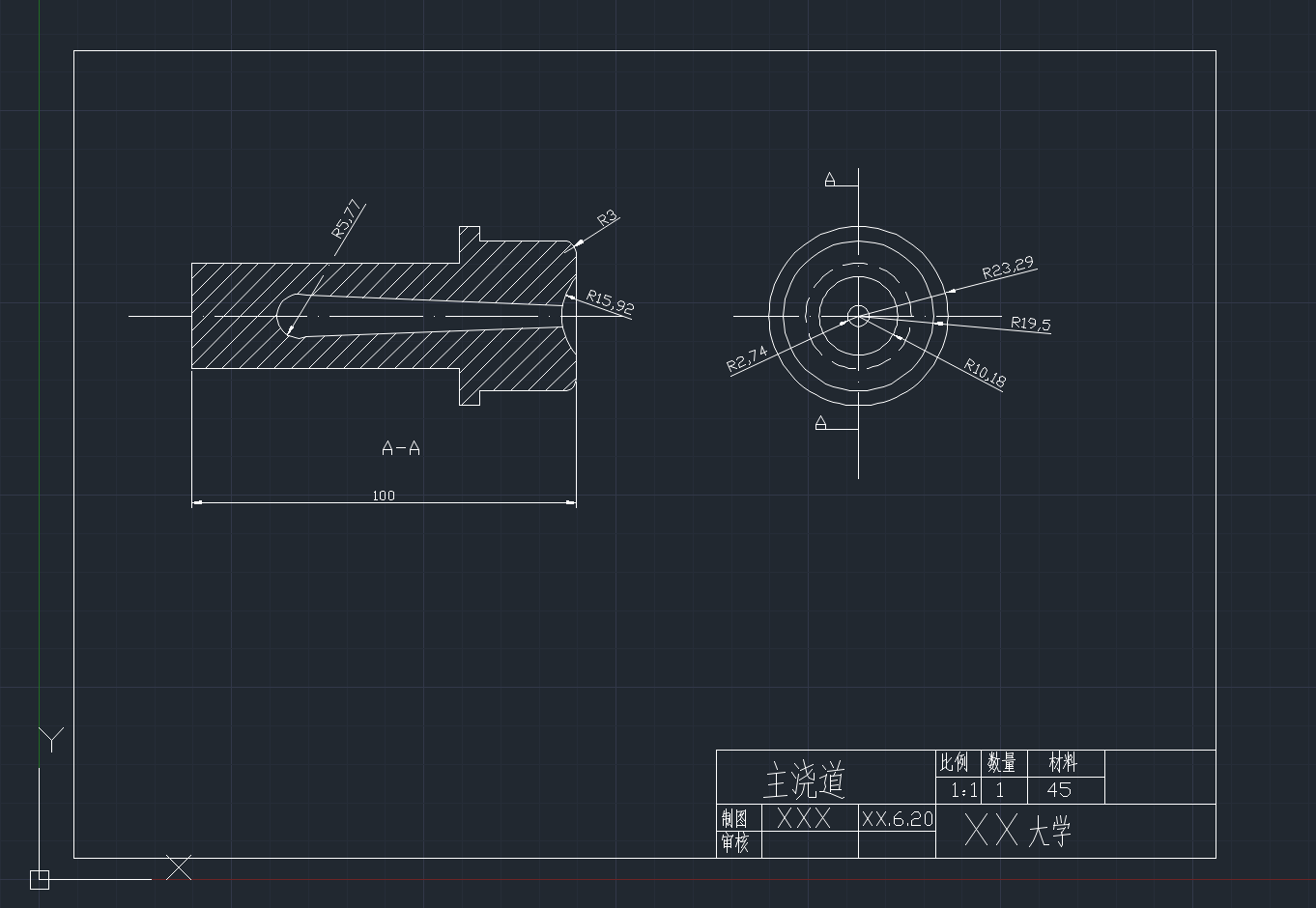

2	主浇道.png	62.82K
3	图.png	19.84K

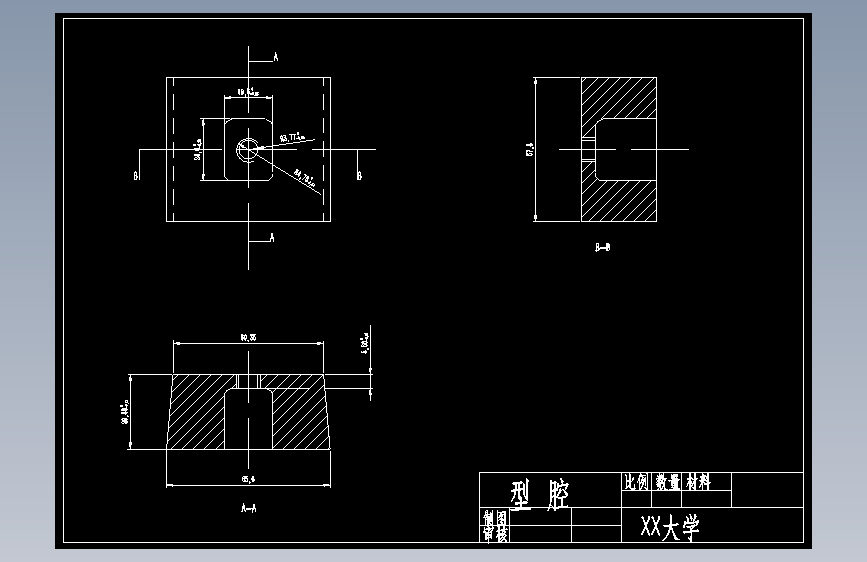

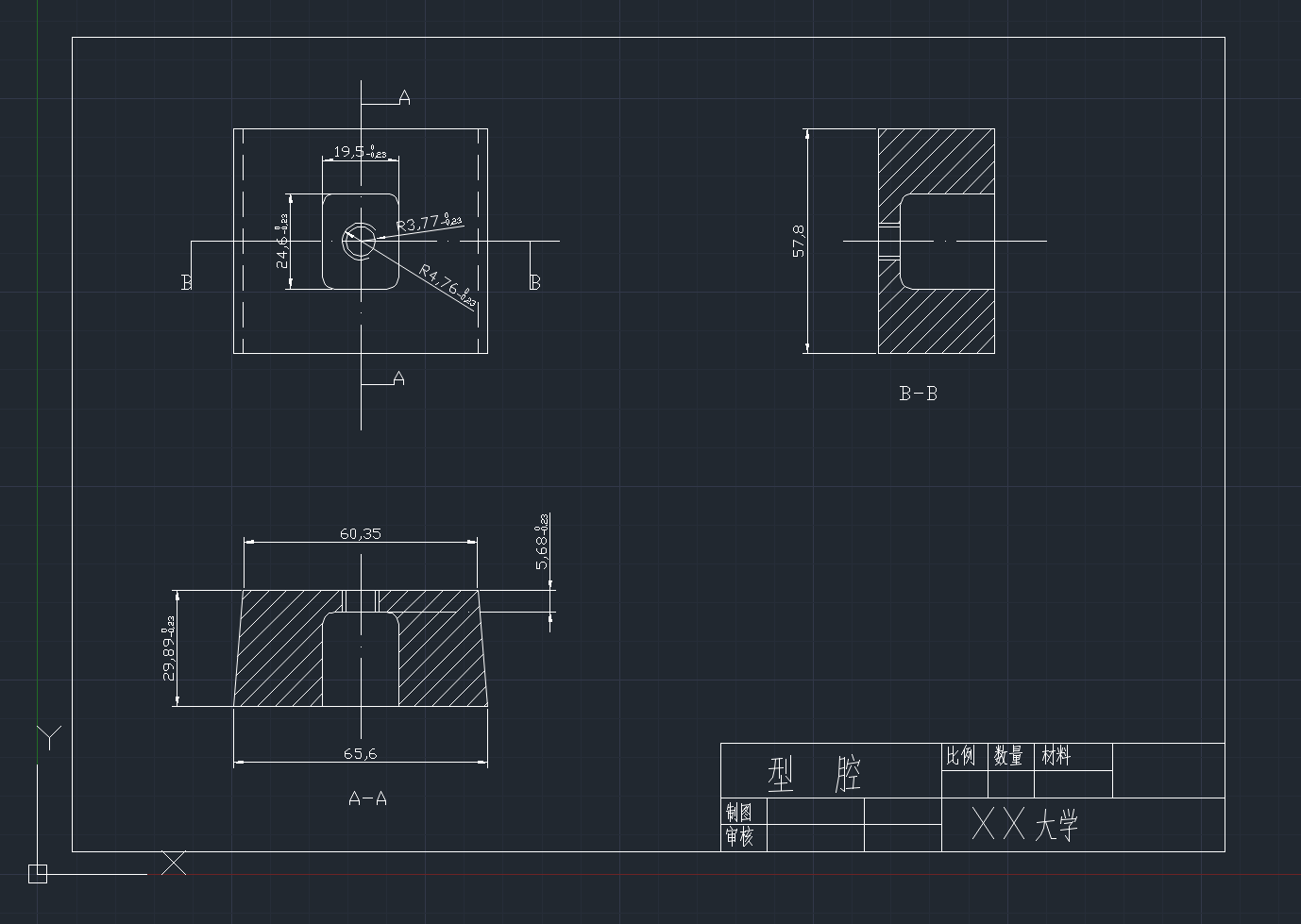

4	型腔.png	48.04K

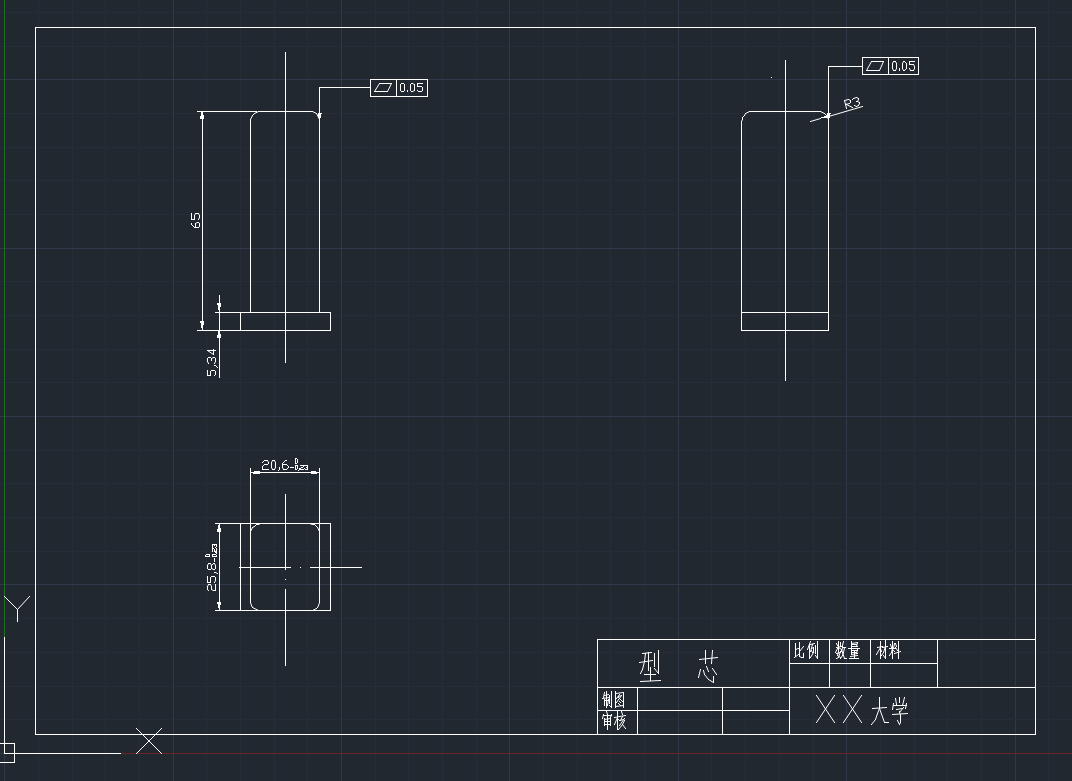

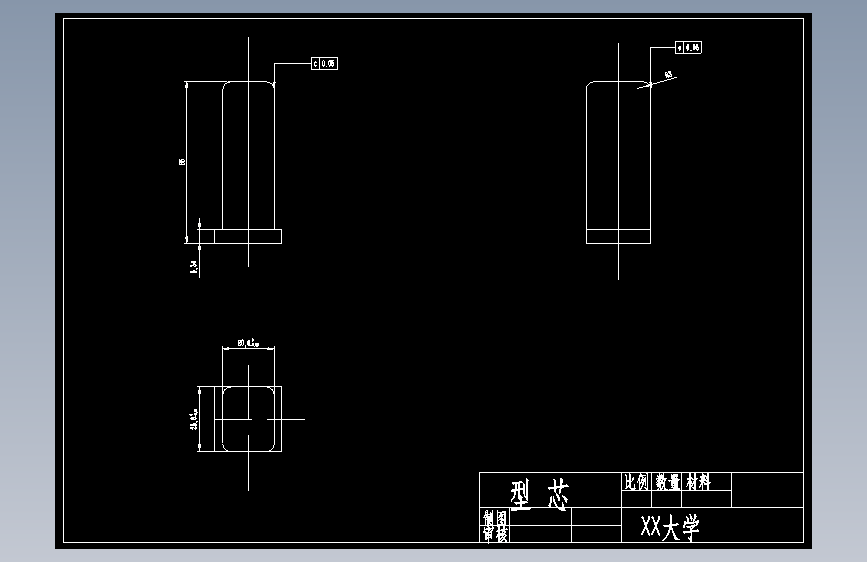

5	型芯.png	20.26K
6	外壳装配图.png	118.50K

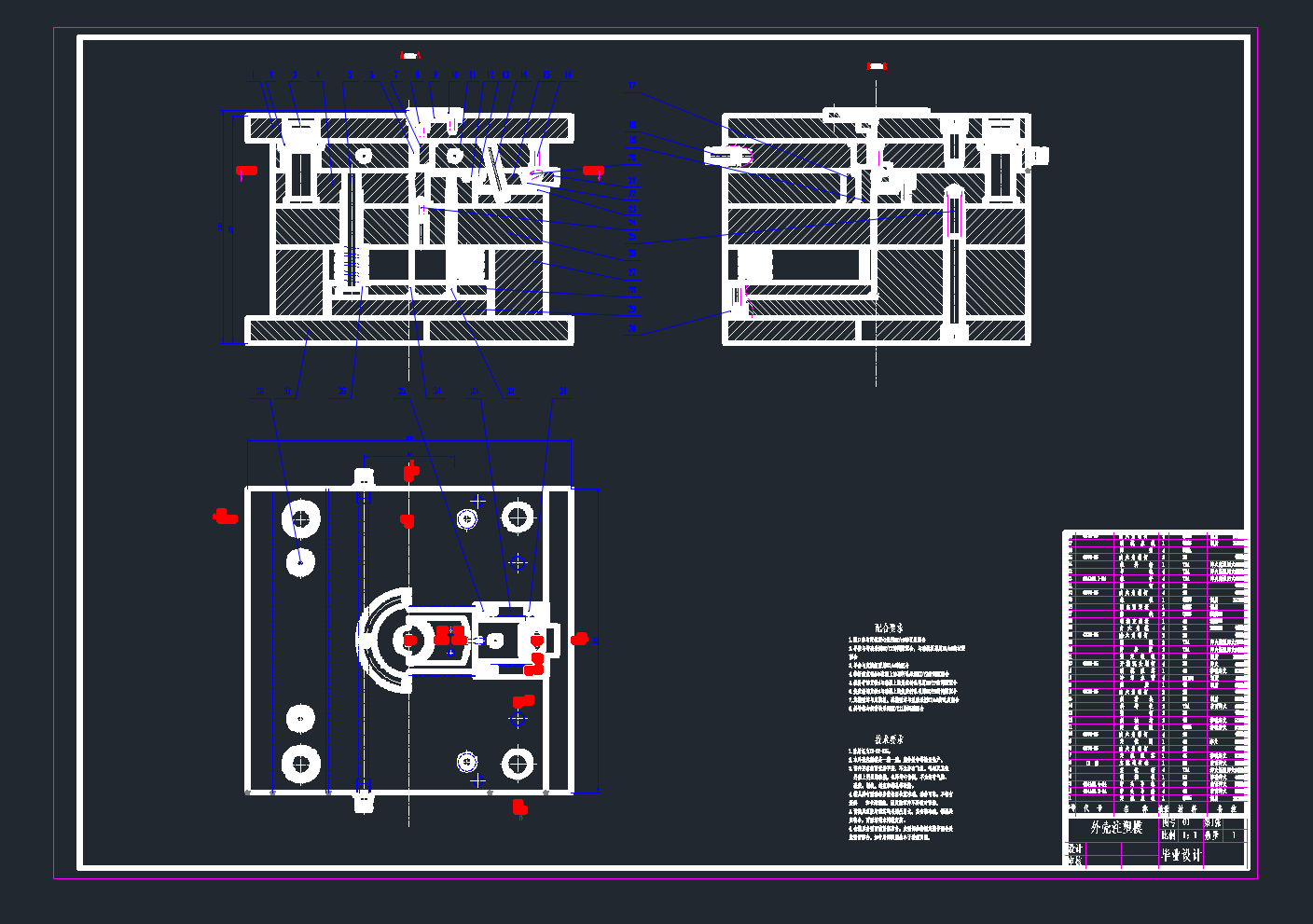

7	数码相机面壳的注塑模具设计【一模单腔】.doc	10.98M

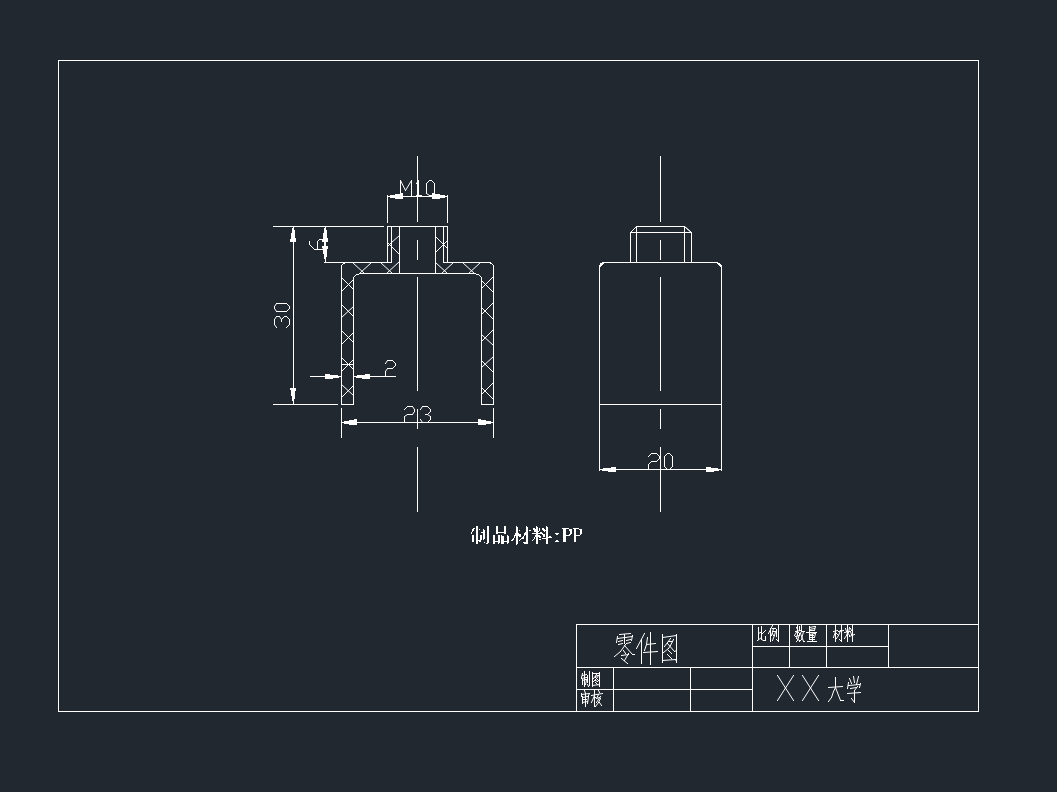

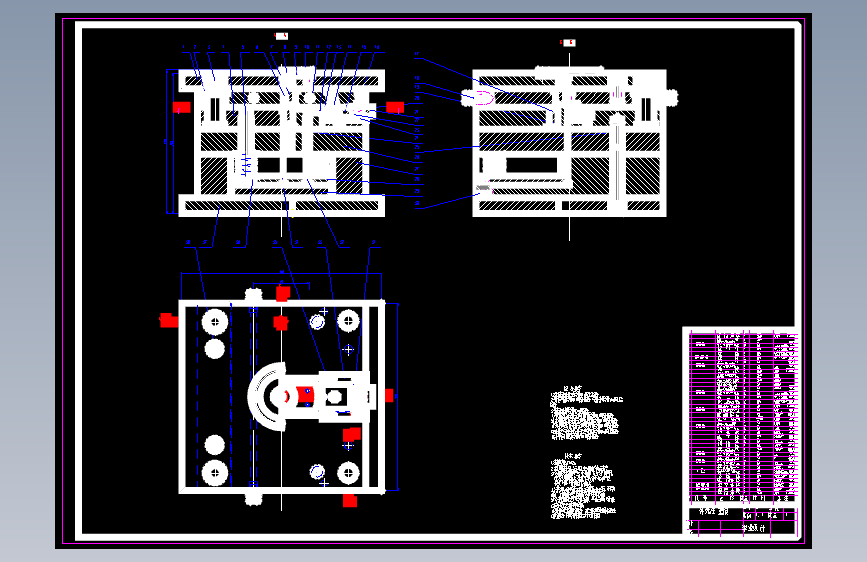

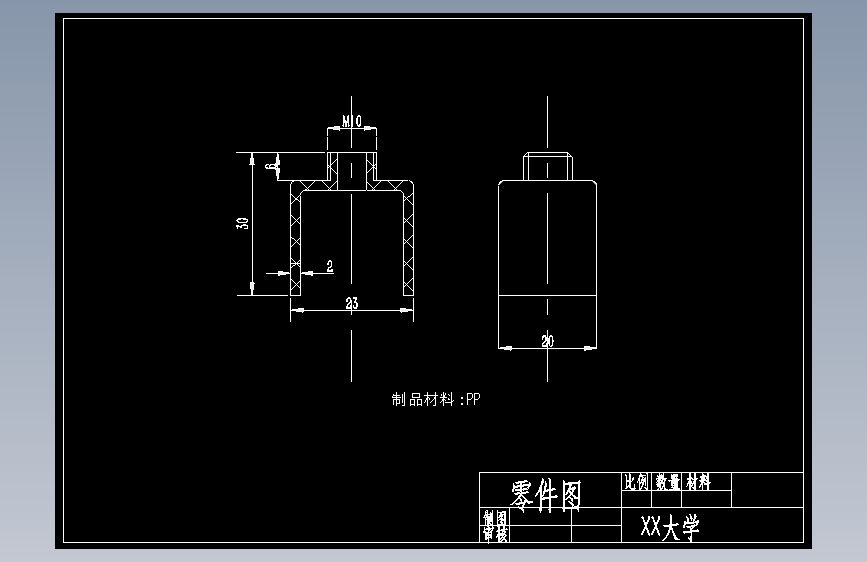

8	零件图.png	15.62K
9	TMP.mpg	118.02K
10	主浇道.bak	31.07K
11	主浇道.dwg	27.76K
12	型腔.dwg	32.47K
13	型芯.dwg	29.85K
14	定距拉杆.dwg	27.50K
15	小型芯.dwg	27.22K

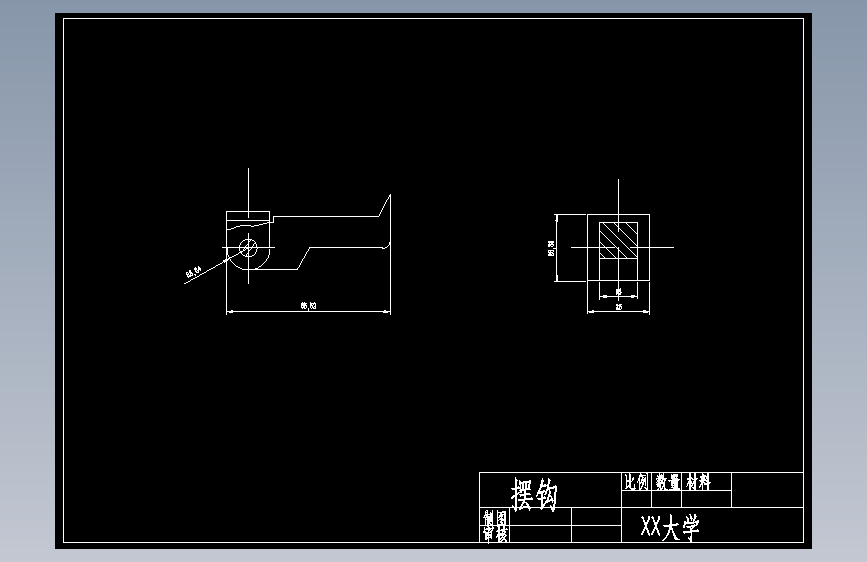

16	摆钩.dwg	28.66K
17	斜销.dwg	27.69K
18	行腔的分部.dwg	23.54K
19	装配图.dwg	145.49K
20	零件图.dwg	56.41K

此图纸下载需要250金币

立即下载

发布者

代做机械毕设和专利设计指导，可联加威18292095705

创作: 180

粉丝: 6

加入时间：2022-07-27

私信

关注

模型信息

图纸格式：dwg

文件大小：3.01M

所需金币：250

上传时间：2025-07-05 11:23:19

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

数码相机

外壳

注塑模具

图纸简介

文主要讲述对数码相机面壳进行模具设计的过程，通过对塑件的工艺分析，设计出塑料模具，并通过对模具设计与分类信息及产品材料的性能分析，初步选择注塑机。这次设计是对数码相机面壳的注射模进行了设计研究。该塑件成品的表面要求一般沙面，但要求耐老化耐磨损，使用寿命较长。故在设计中选ABS（丙烯腈-丁二烯-苯乙烯共聚物），潜浇口以保证其外观要求。由于塑件有较复杂外形轮廓及内部结构，产品倒钩距离较长需做油缸斜抽芯,对模具结构型腔排布的限制和生产数量等生产成本综合考虑,确定在该设计中，型芯型腔为便于加工尽量使用镶嵌件，以减少生产成本，保证塑件制品的加工成型精度。同时，本设计在模具结构细节和其他动作原理方面作了
