半自动液压专用铣床液压系统设计（二）（ID:1525658）

设备部件 / 液压气动元件 / 半自动液压专用铣床液压系统设计（二）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17239942032167.zip	1.02M

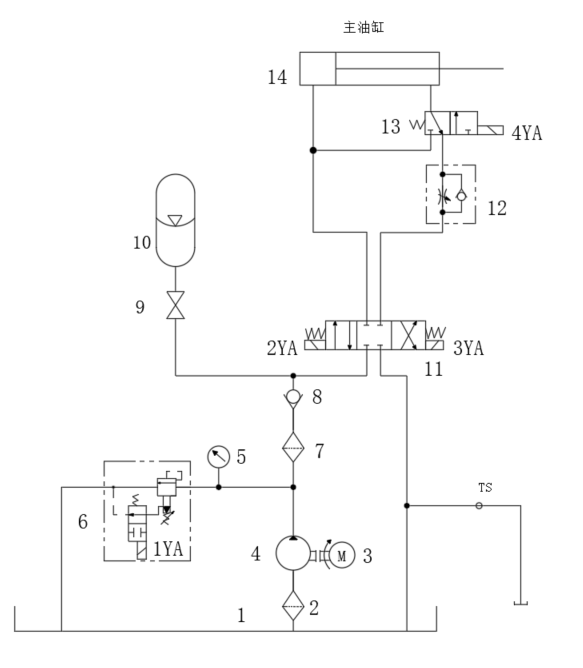

2	1.png	37.54K
3	半自动液压专用铣床液压系统设计说明书（2）.doc	491.89K
4	屏幕截图2024-08-18224301.png	105.26K
5	屏幕截图2024-08-18224322.png	37.57K
6	屏幕截图2024-08-18224339.png	29.82K
7	屏幕截图2024-08-18224357.png	149.31K

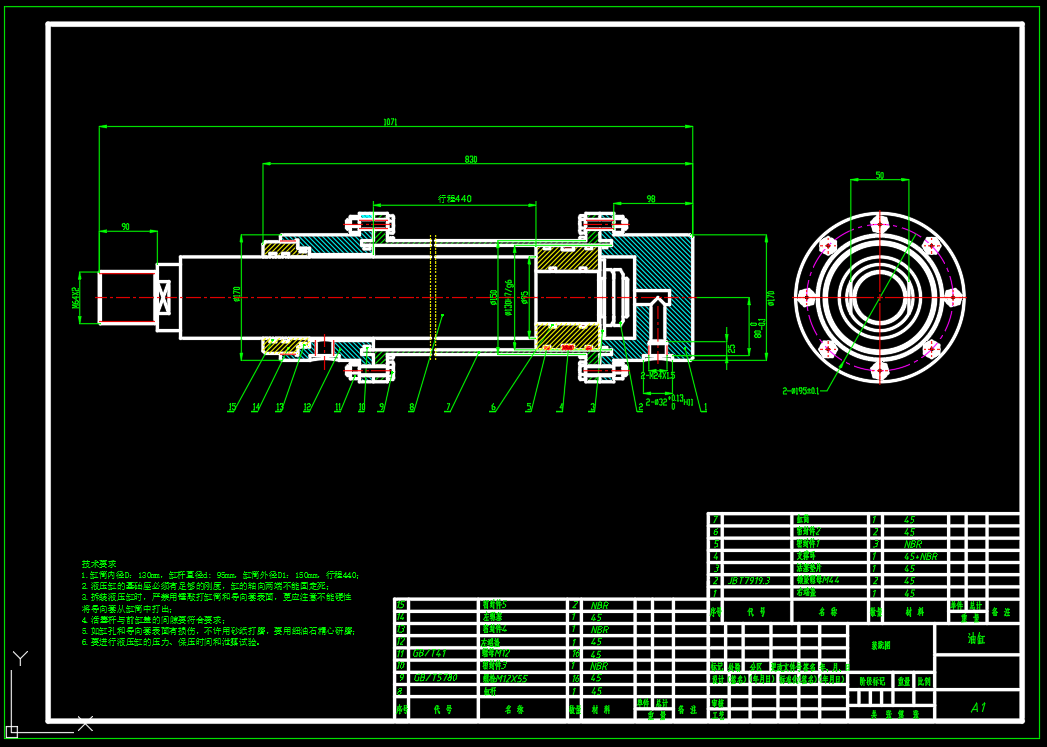

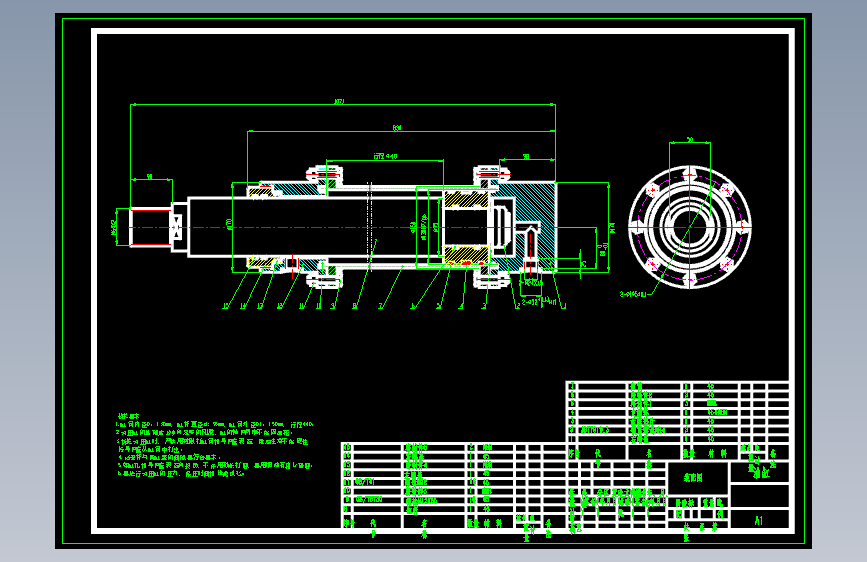

8	油缸装配图-A1.dwg	205.19K

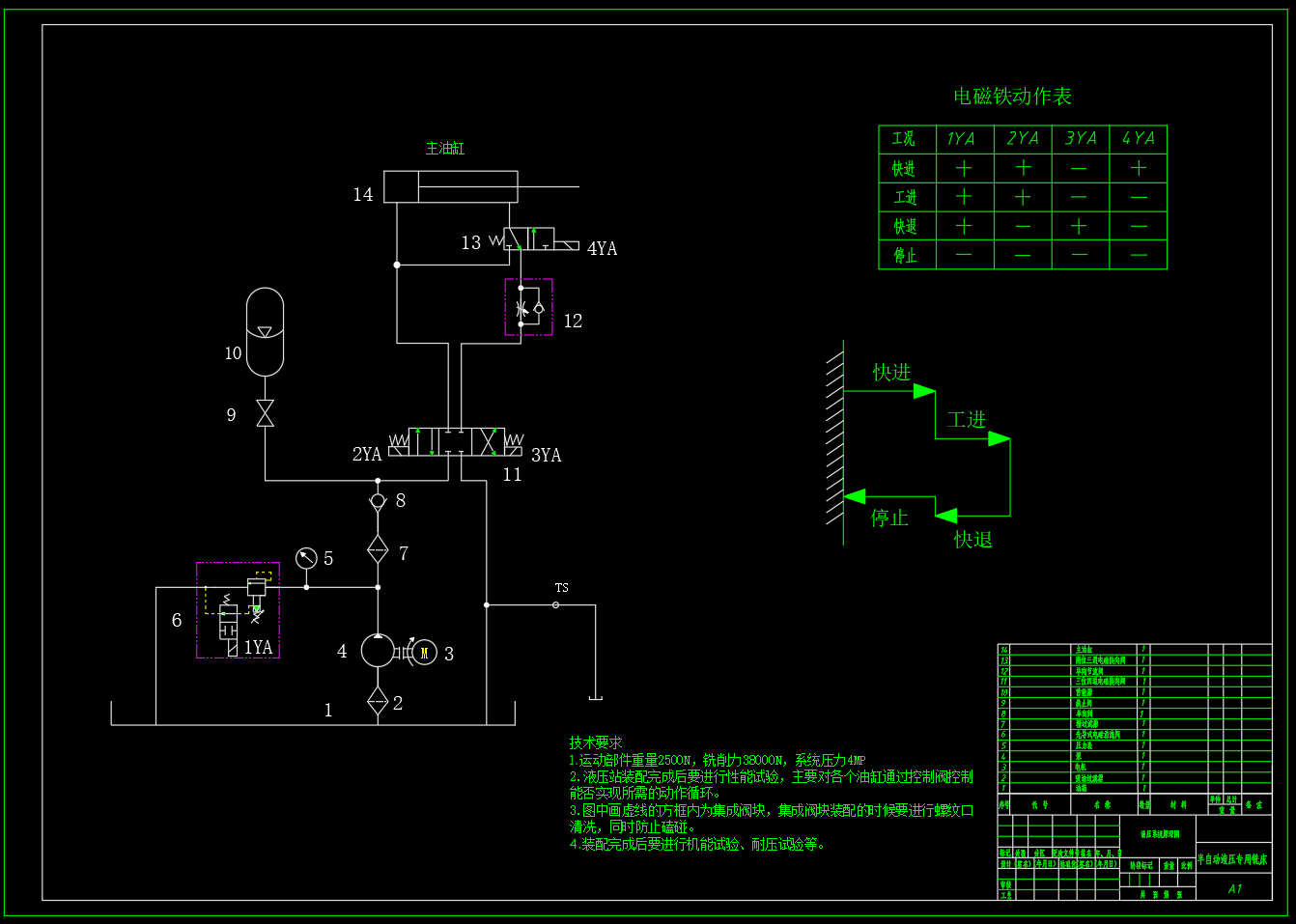

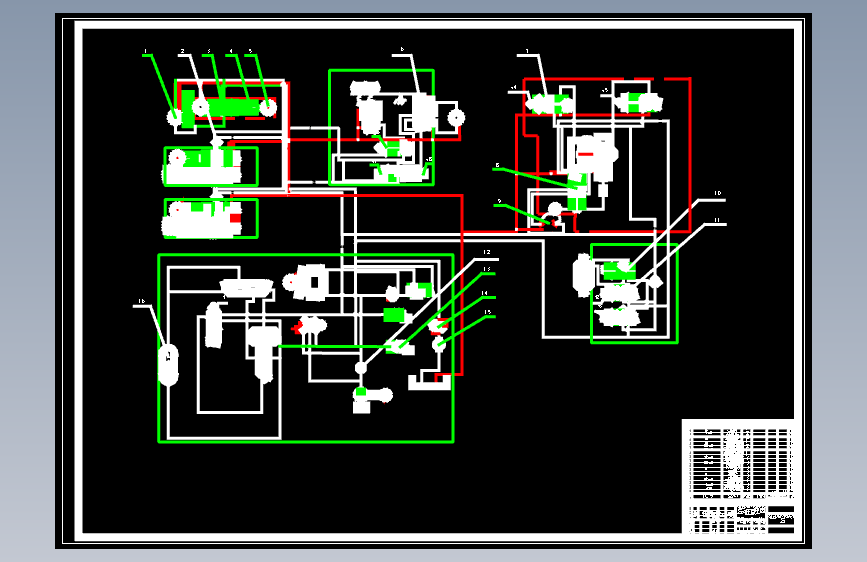

9	液压系统设计-A1.dwg	147.01K

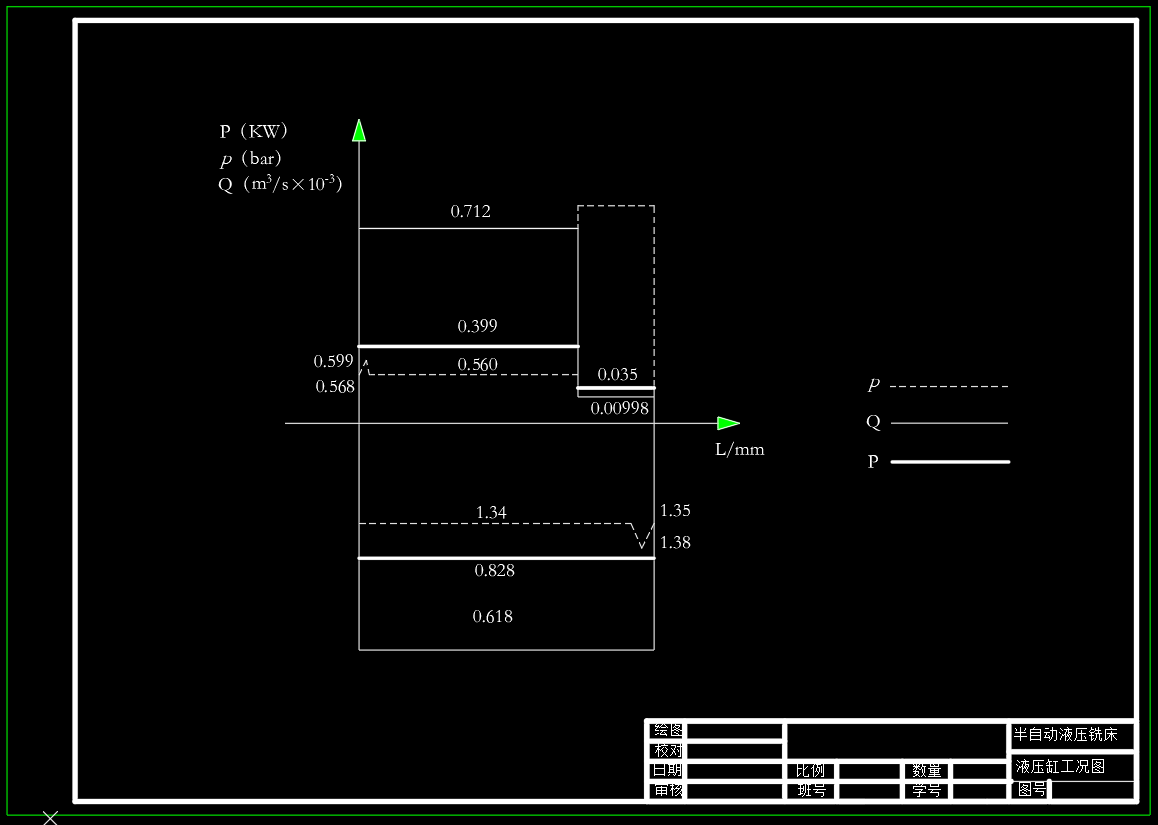

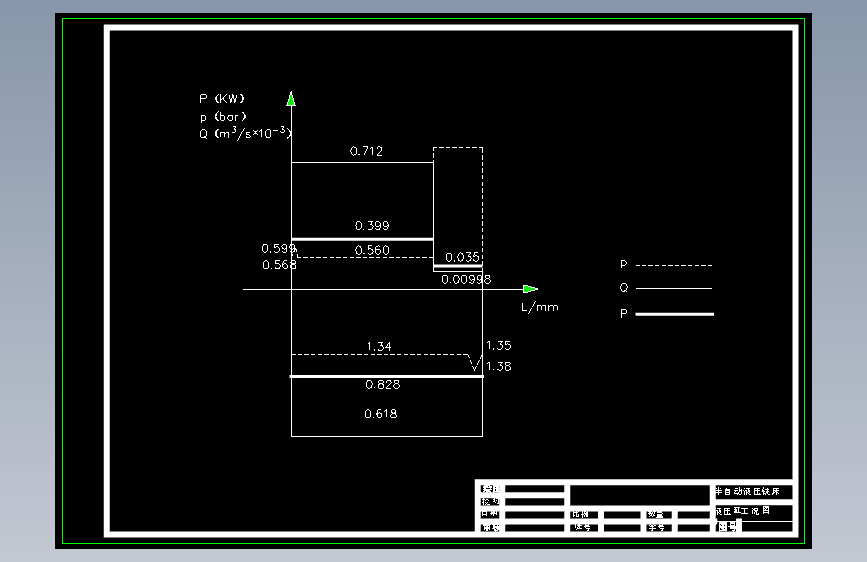

10	液压缸工况图-A3.dwg	144.17K

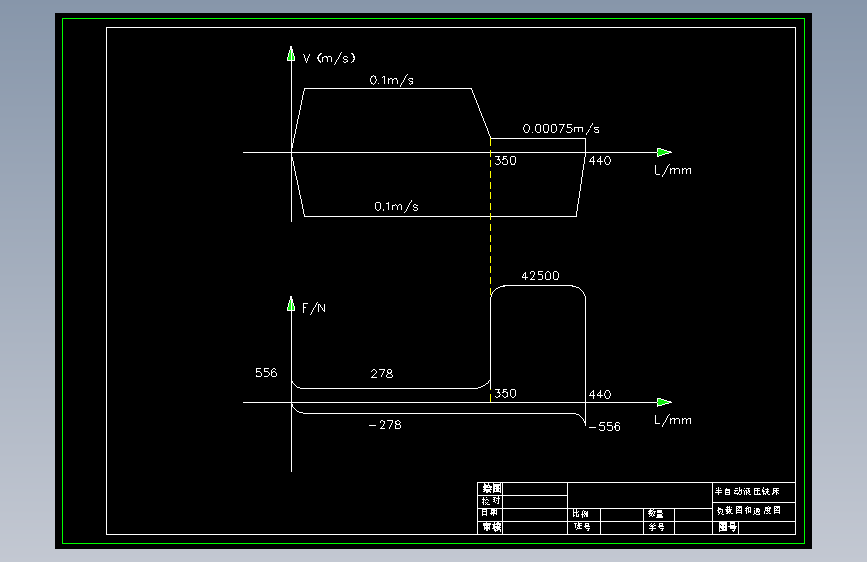

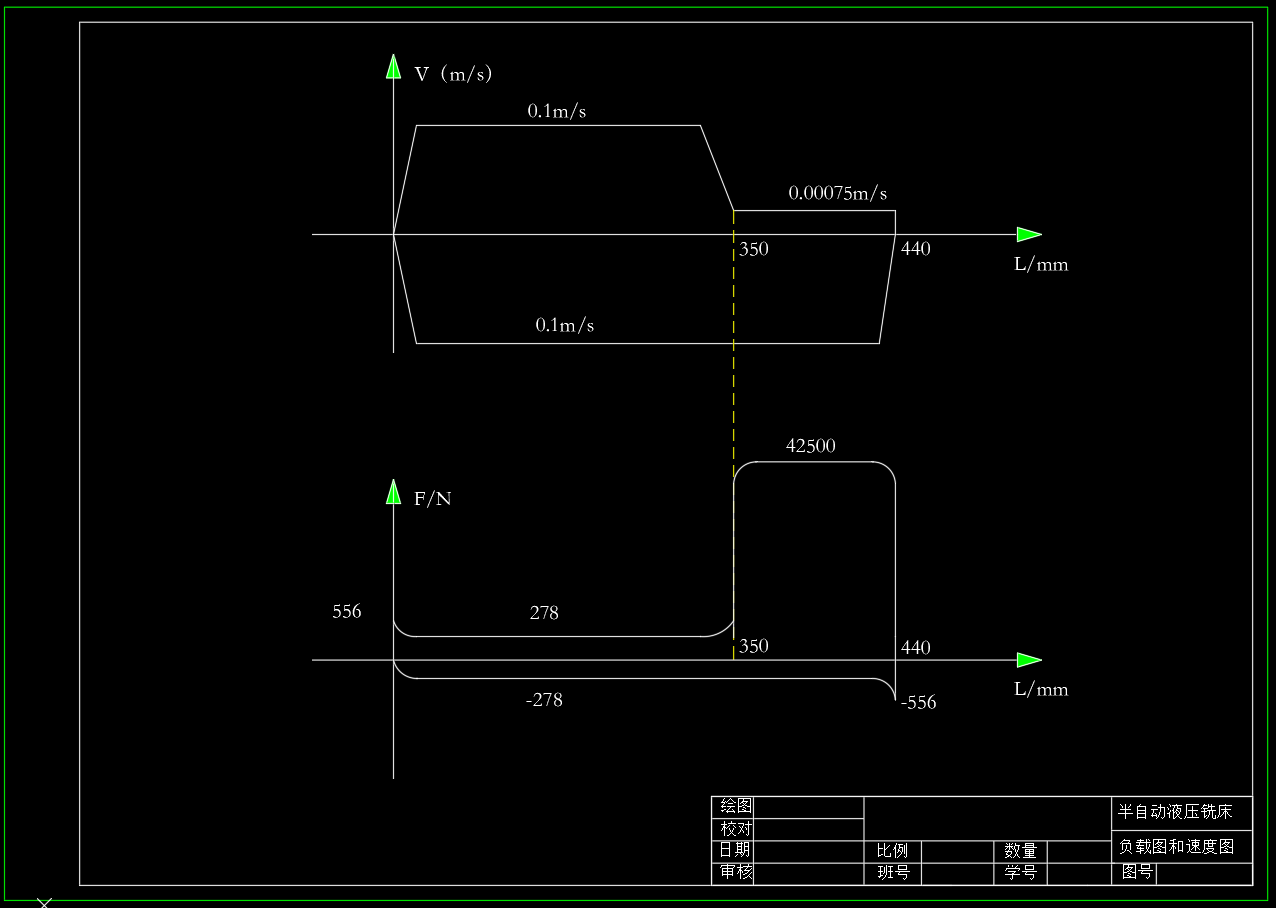

11	负载图和速度图-A3.dwg	172.72K

此图纸下载需要300金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 603

粉丝: 57

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：1.05M

所需金币：300

上传时间：2024-08-18 23:16:48

是否可编辑：可修改，包括参数

版本：AutoCAD

标签

铣床

液压系统

图纸简介

实现功能：完成手工上料——工作台快进——铣削进给——工作台快退——手工卸料的工作循环基本参数：工作台液压缸负载力35KN，工作台液压缸移动件重力2.5KN，工作台快进、快退速度为0.1m/s，工作台工进速度为0.75mm/s，工作台液压缸快进行程350mm，工作台液压缸工进行程90mm，导轨面的静摩擦系数0.2，导轨面动摩擦系数0.1，工作台启动时间：0.5s，液压缸机械效率为0.9。
