某农产品加工配送中心结构图（ID:1637914）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1729245071484.zip | 1.57M |
| 2 | 四川某农产品加工配送中心结构图.dwg | 4.46M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2477
粉丝: 8
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.6M
所需金币：50
上传时间：2024-10-18 17:51:12
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：四川某农产品加工配送中心结构图
工程概况：本工程混合结构及管桁架彩钢结构建筑，混合结构为现浇楼板及现浇构造柱梁。
抗震设防烈度：6度
基本风压值：0.4kN/㎡
本建筑结构设计合理使用年限为25年。
结构几何尺寸：35米*79米
图纸包括：

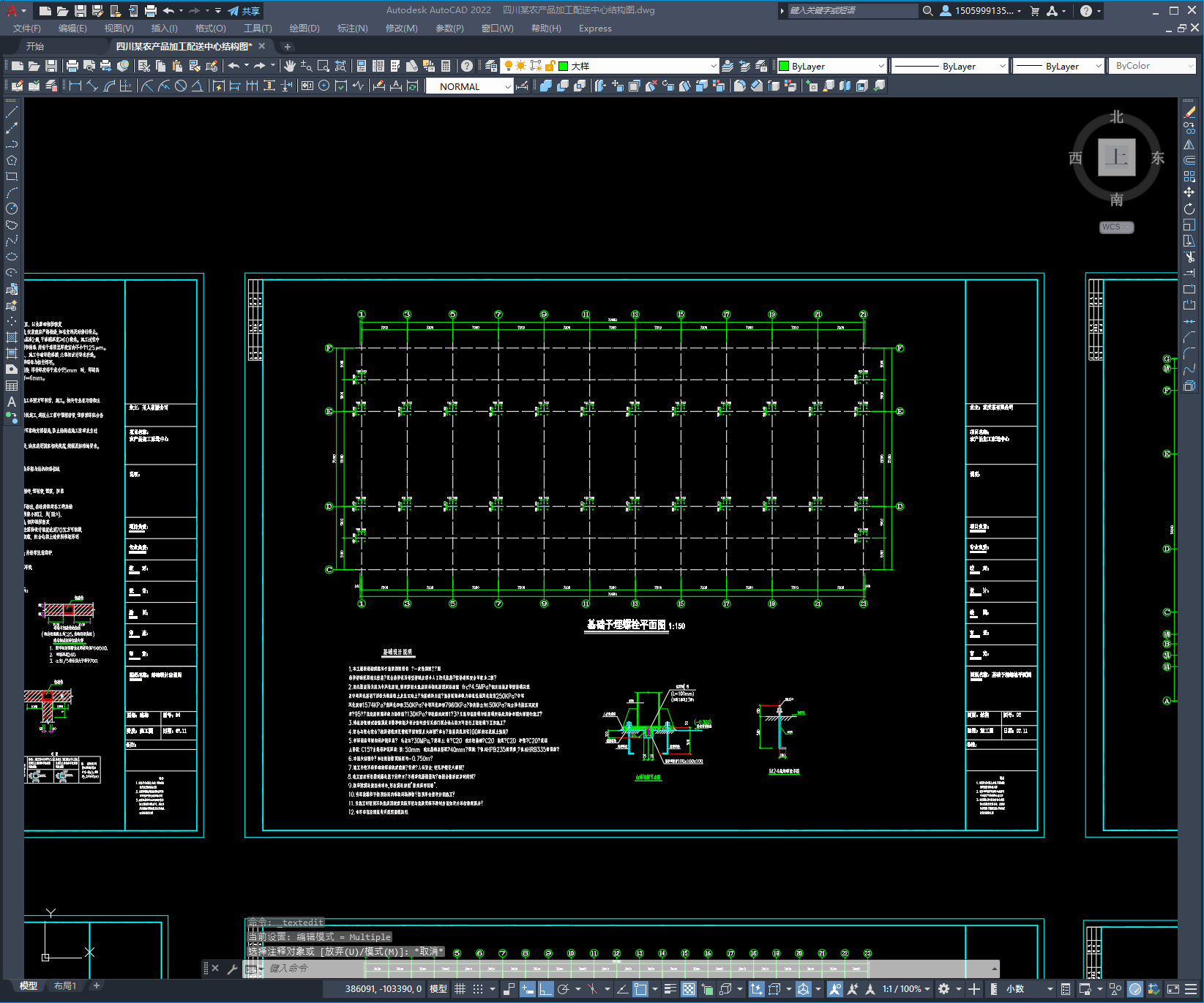

结构设计总说明、基础予埋螺栓平面图、基础平面图、基础施工大样图、底层构造柱平面图、二层构造柱平面图、底层结构平面图、底层楼板配筋结构平面图、二层楼板配筋结构平面图、钢结构柱梁结构平面图、屋面柃条、拉杆及隅撑结构布置图、天窗柃条布置图、 1-1结构剖面、结构剖面、节点大样图、结构墙架立面、楼梯施工图共17张图纸。
