CA6140车床法兰盘831004的钻4-φ9孔夹具设计及加工工艺装备含CATIA三维及非标8张CAD图（ID:1645816）

机械设备 / 机加工设备 / CA6140车床法兰盘831004的钻4-φ9孔夹具设计及加工工艺装备含CATIA三维及非标8张CAD图

©非原创

平面图

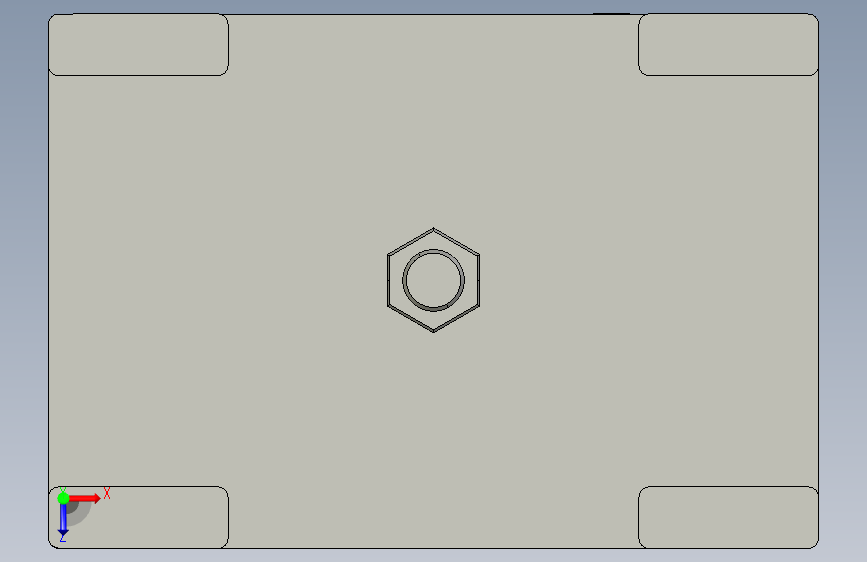

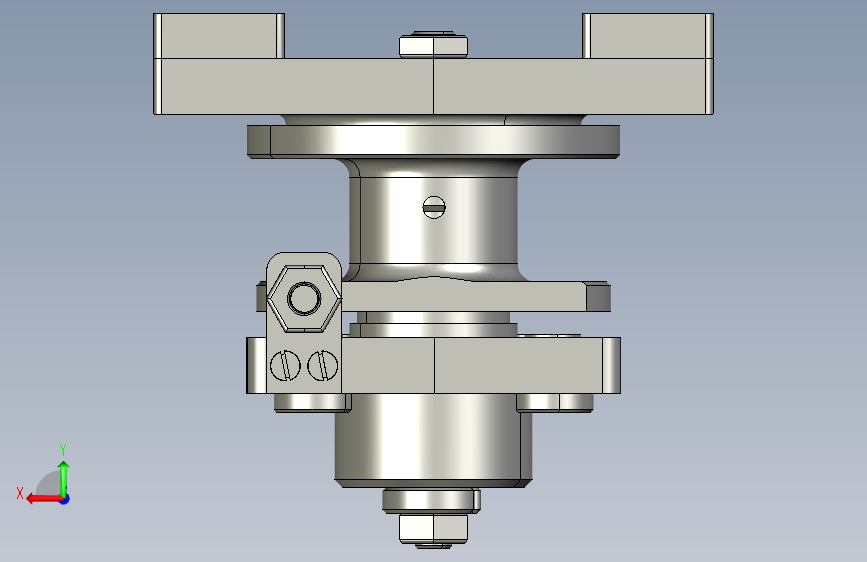

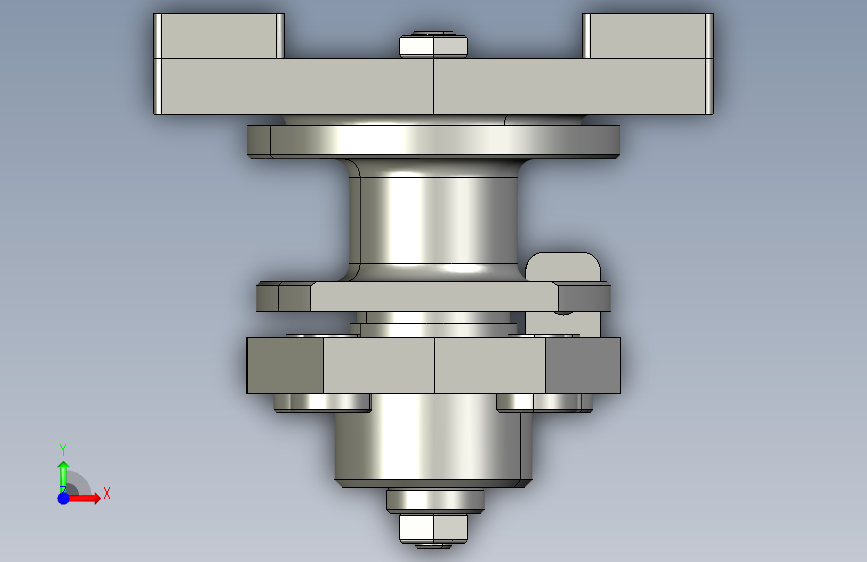

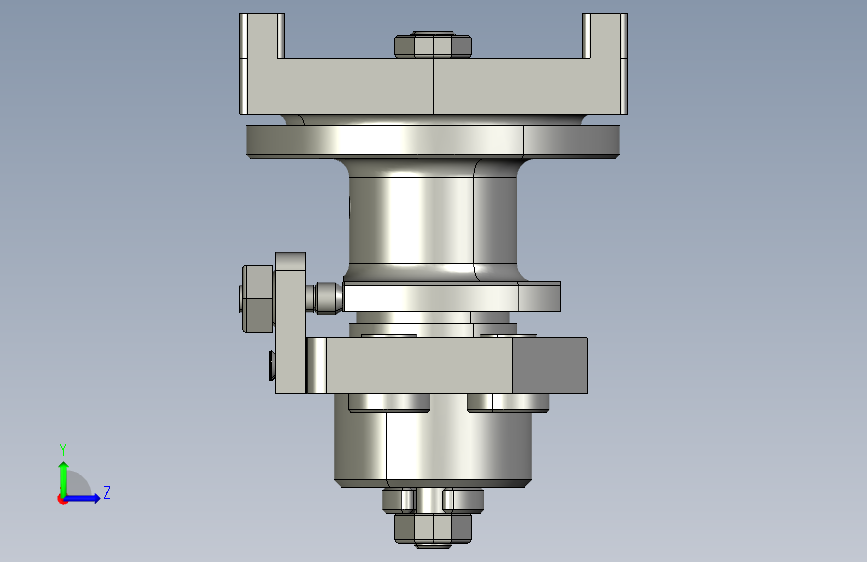

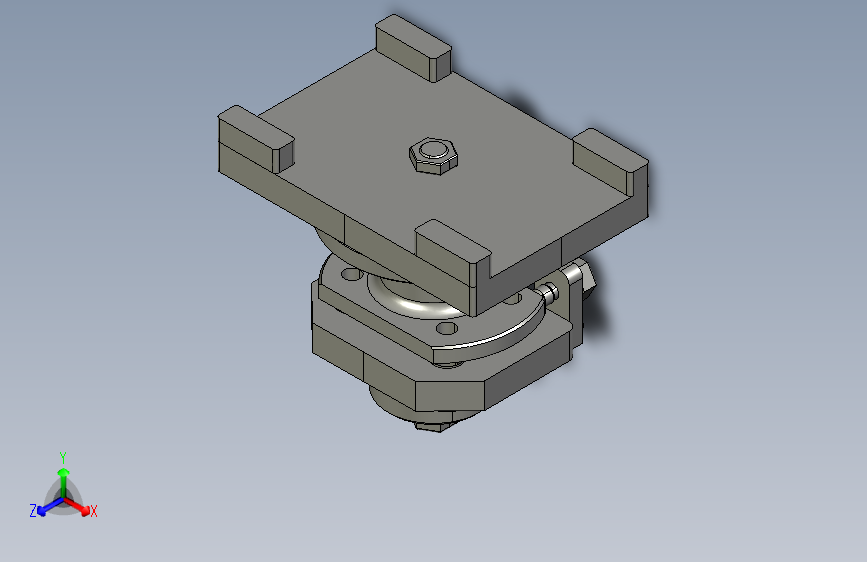

3D视图

文件列表

CA6140车床法兰盘831004的钻4-φ9孔夹具设计及加工工艺装备含CATIA三维及非标8张CAD图

#	文件名称	文件大小
1	17295886484552.zip	8.77M

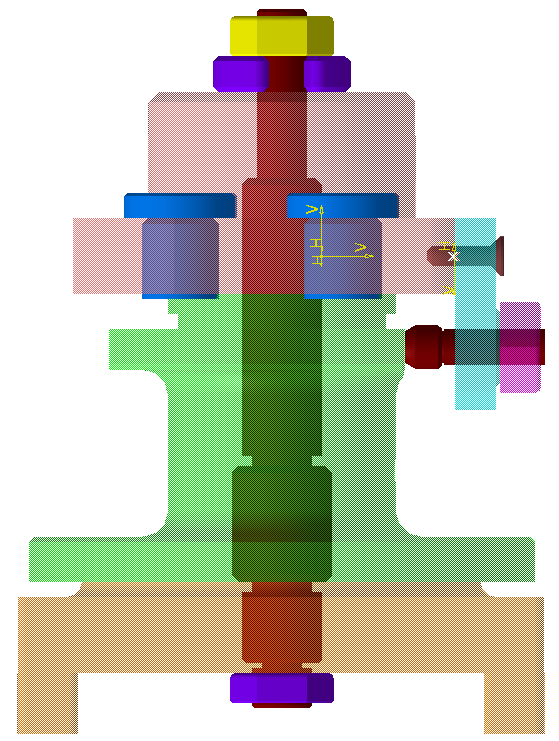

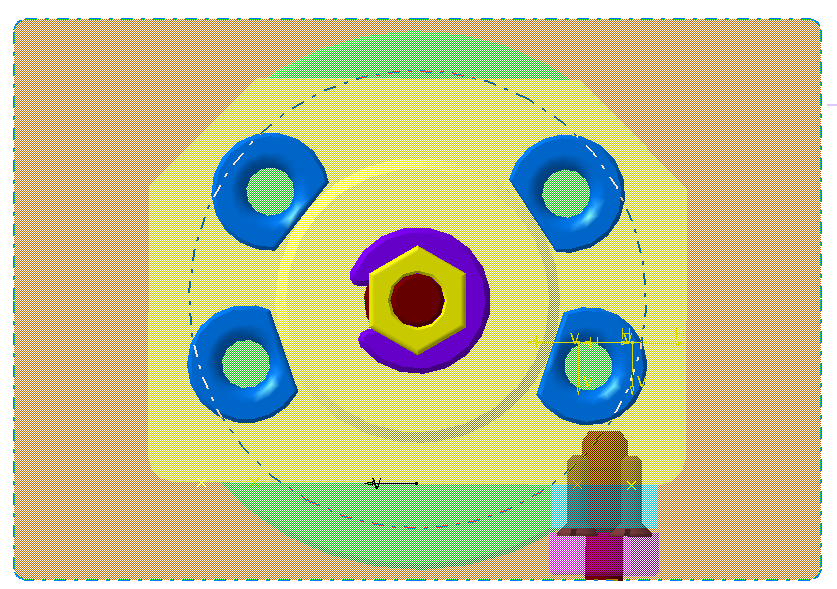

2	CATIA-jiaju.zip	599.49K
3	jiaju-3D.stp	549.06K

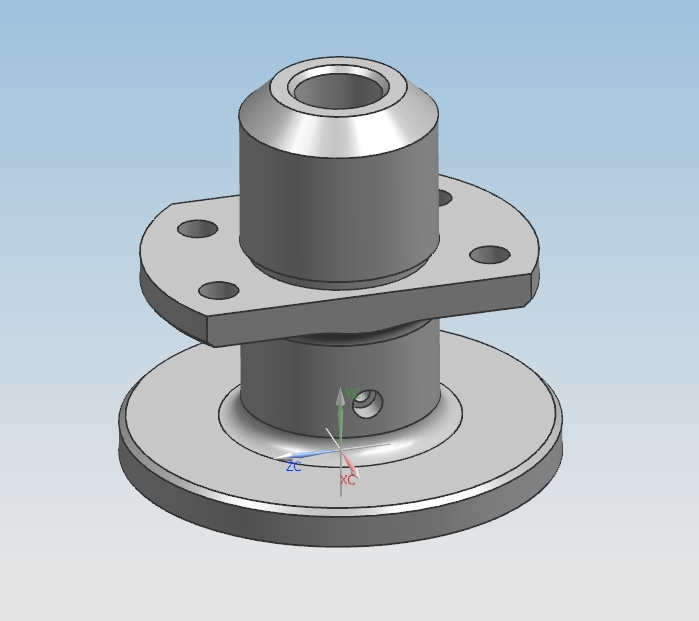

4	lingjiantu.CATPart	247.15K
5	lingjiantu.stp	70.38K
6	proe-3D.zip	1.26M
7	ug-gongjiantu.prt	240.00K
8	三维装配图.JPG	43.07K
9	三维零件图.JPG	97.16K
10	夹具装配图.dwg	271.96K

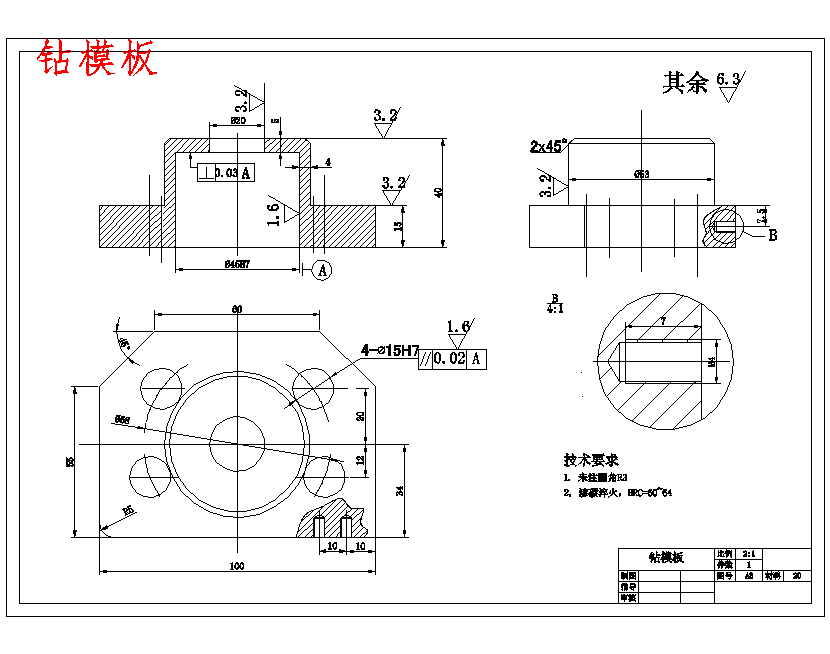

11	字数.JPG	98.65K

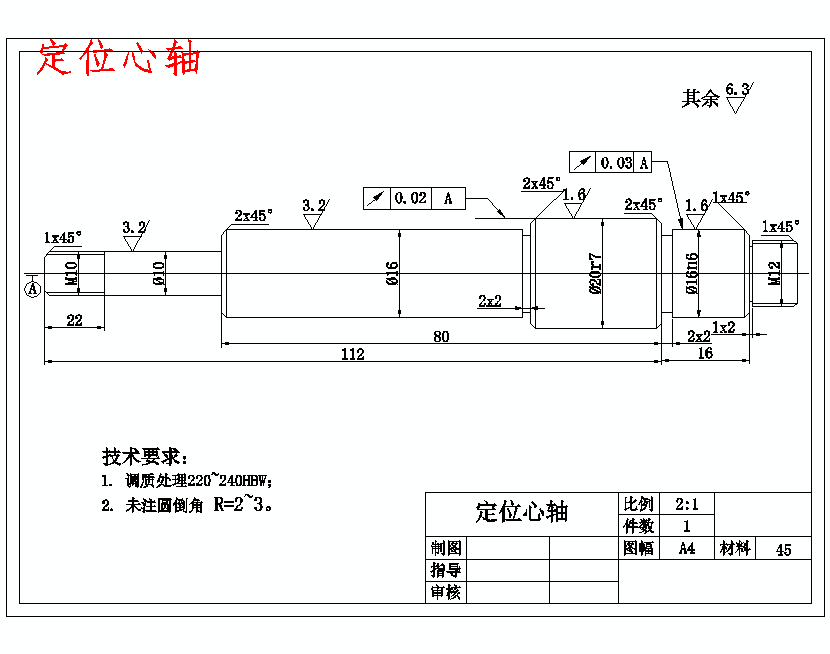

12	定位心轴.dwg	101.42K
13	工序卡片.doc	443.24K

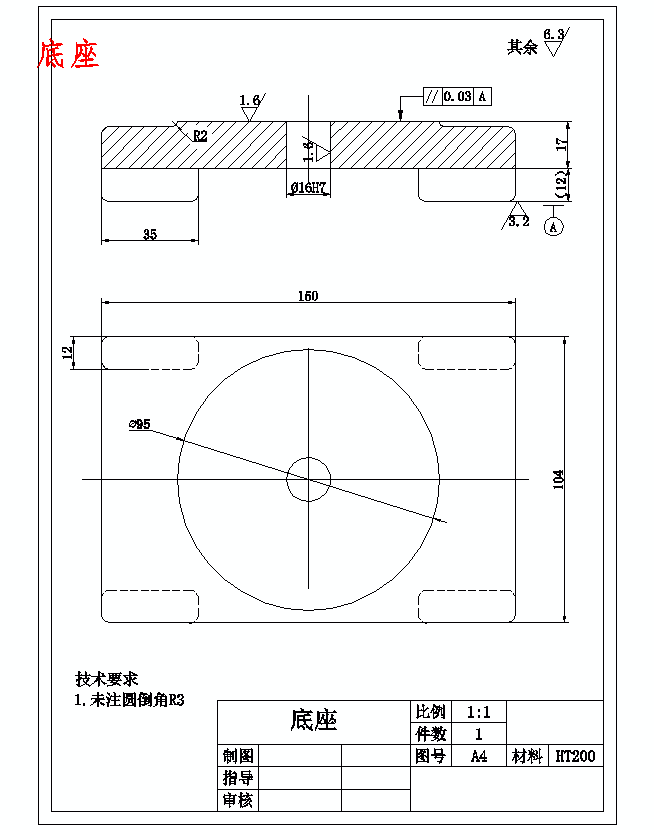

14	底座.dwg	93.66K
15	毛坯图.dwg	111.54K

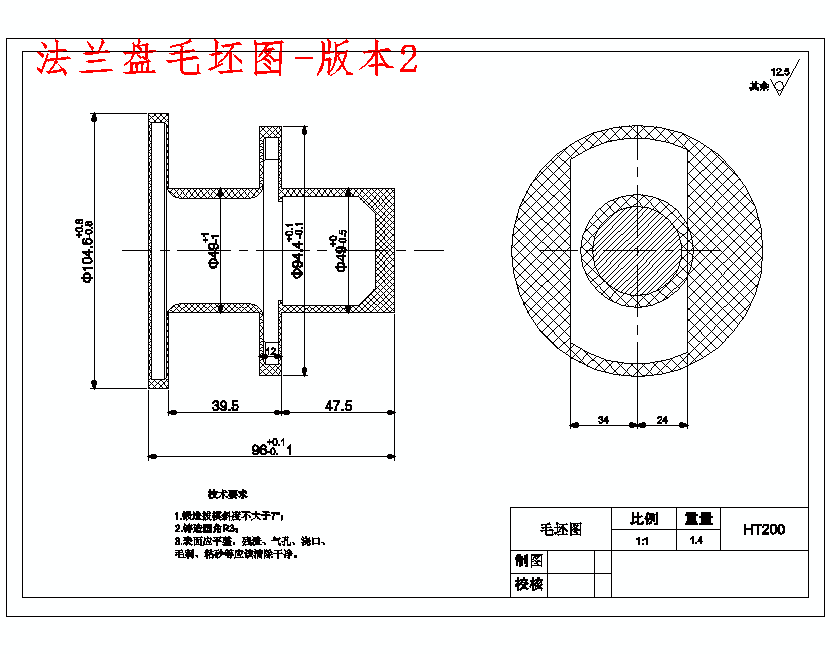

16	法兰盘毛坯图-版本2.dwg	69.79K

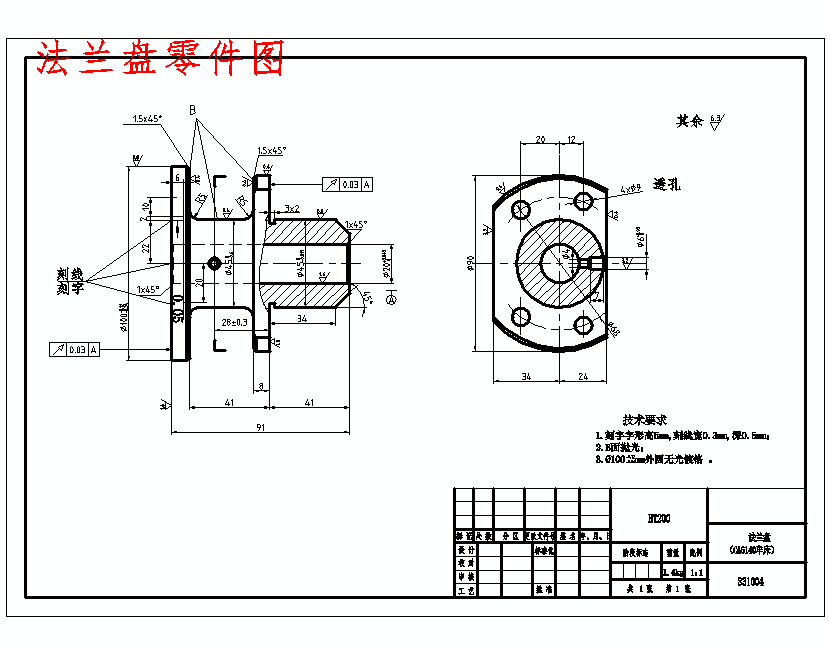

17	法兰盘零件图.dwg	77.05K

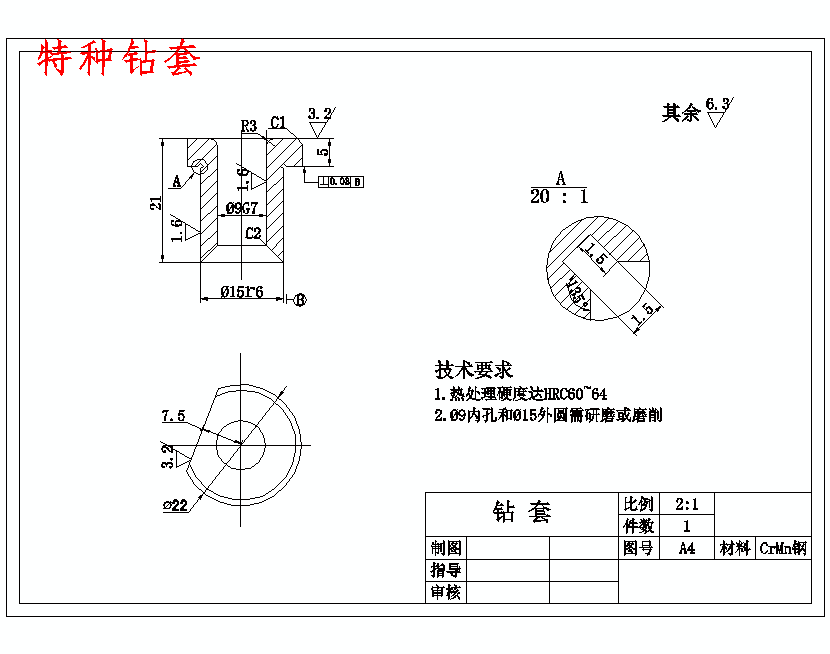

18	特种钻套.dwg	98.66K
19	答辩PPT.ppt	1.20M
20	说明书-CA6140车床法兰盘831004的钻4-φ9孔夹具设计及加工工艺装备.doc	1.60M
21	说明书插图-若不要请删除.zip	1.77M
22	连接板.dwg	100.19K
23	钻模板.dwg	138.55K
24	dingweixiao.CATPart	66.71K
25	dizuo.CATPart	200.01K
26	KAIKOUDIANPIAN.CATPart	93.62K
27	lianjieban.CATPart	118.95K
28	lingjiantu.CATPart	247.49K
29	luoding.CATPart	122.06K
30	luoding2.CATPart	121.07K
31	Product2.CATProduct	110.62K
32	shaft.CATPart	116.61K
33	shangmianluomuM8.CATPart	148.16K
34	tezhongzuantao.CATPart	122.73K
35	xiamianluomuM8.CATPart	133.95K
36	youceluomu.CATPart	133.76K
37	zuanmoban.CATPart	247.88K
38	jiaju-3d.asm.1	25.17K
39	part1.prt.1	212.76K
40	part1_1.prt.1	134.42K
41	part1_1_2.prt.1	90.77K
42	shaft.prt.1	133.56K
43	_x2_4ea754c1_x0_2.asm.1	49.58K
44	_x2_96f64ef6_x0_1.prt.1	120.28K
45	_x2_96f64ef6_x0_1_1.prt.1	94.91K
46	_x2_96f64ef6_x0_1_1_2.prt.1	95.57K
47	_x2_96f64ef6_x0_1_1_2_3.prt.1	77.72K
48	_x2_96f64ef6_x0_1_1_2_3_4.prt.1	70.53K
49	_x2_96f64ef6_x0_1_1_2_3_4_5.prt.1	82.03K
50	_x2_96f64ef6_x0_1_1_2_3_5.prt.1	86.99K
51	_x2_96f64ef6_x0_1_1_2_4.prt.1	135.38K
52	三维装配图.JPG	43.07K

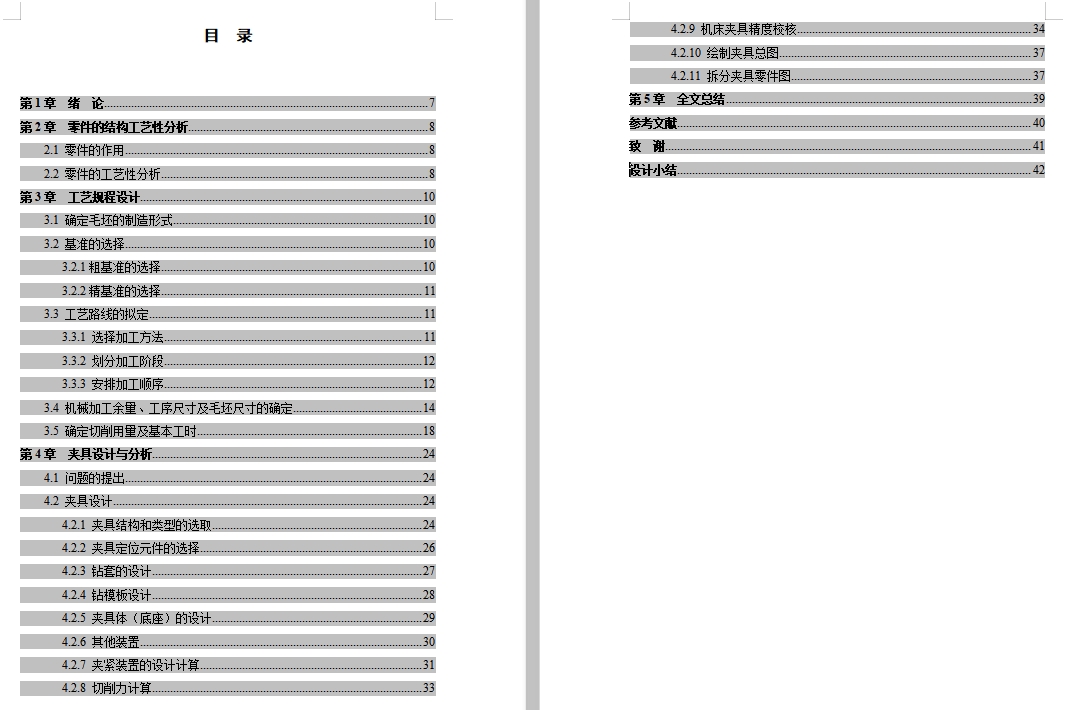

53	三维零件图.JPG	97.16K

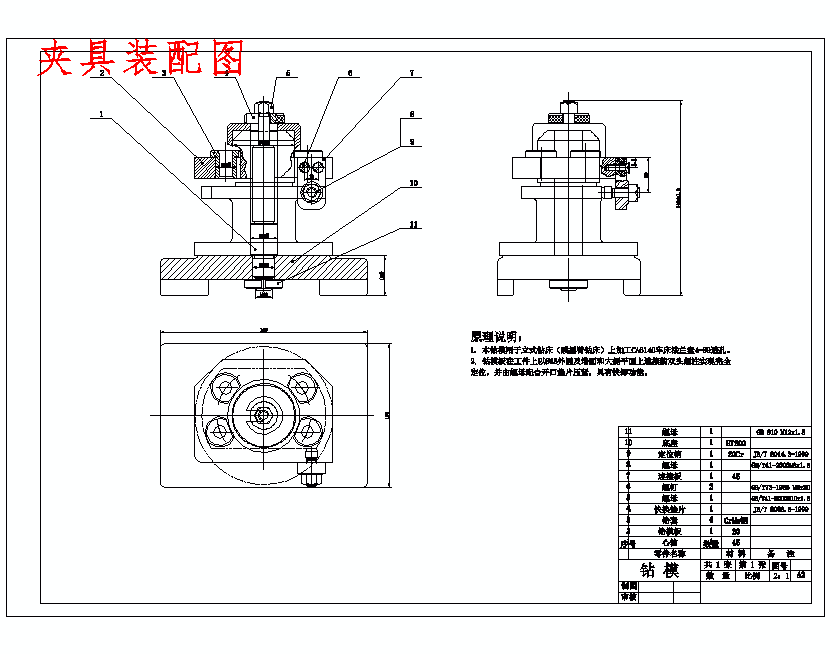

54	夹具装配图.gif	17.16K

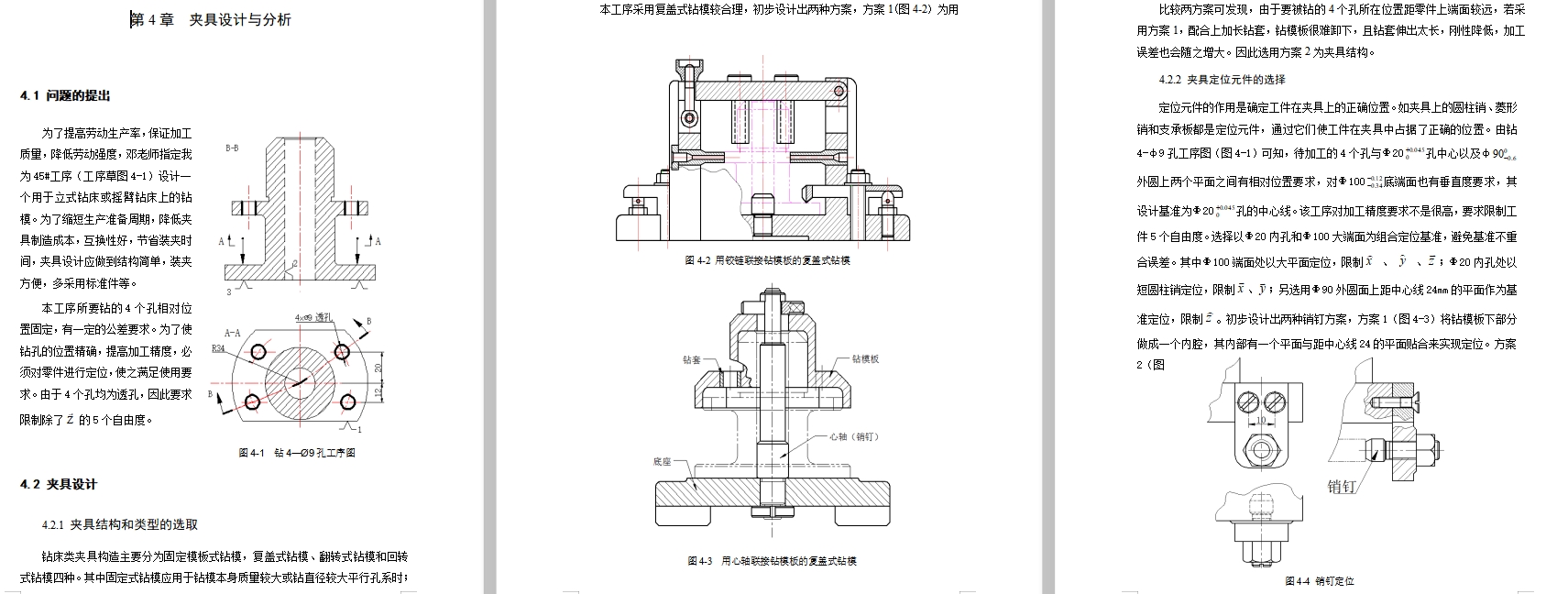

55	夹具设计部分.JPG	467.46K
56	字数.JPG	98.65K
57	定位心轴.gif	12.73K
58	工序卡.JPG	521.37K
59	底座.gif	14.29K

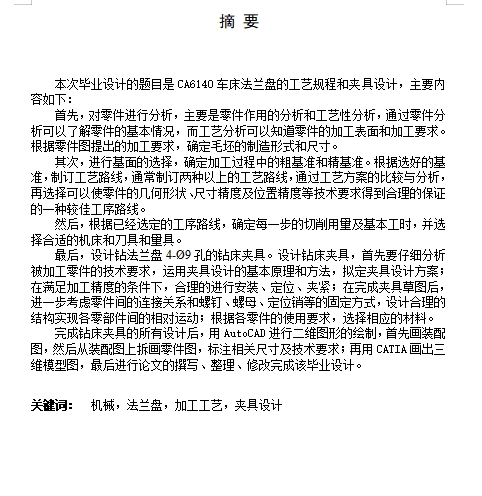

60	摘要.JPG	193.36K

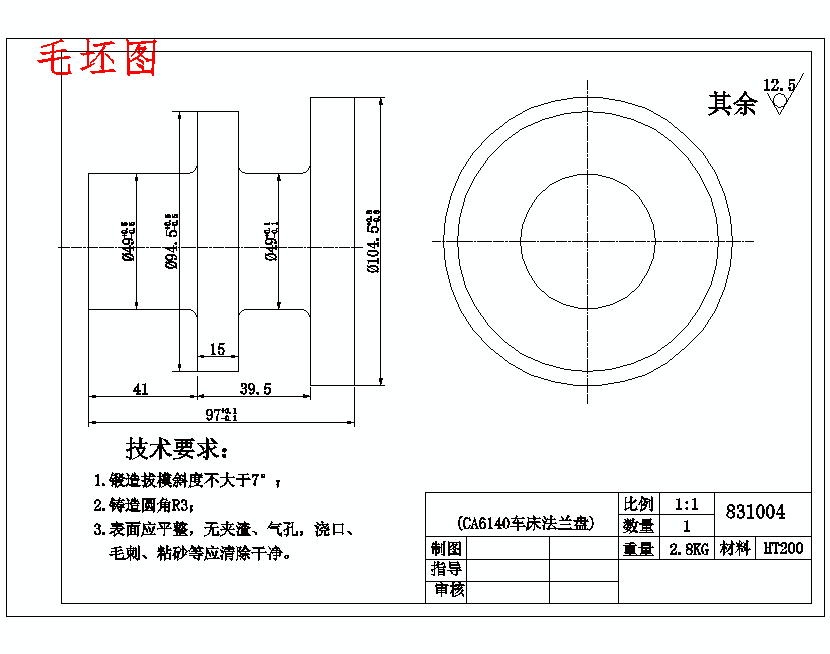

61	毛坯图.gif	15.66K
62	法兰盘毛坯图-版本2.gif	18.45K
63	法兰盘零件图.gif	16.50K
64	特种钻套.gif	12.81K
65	目录.JPG	289.50K
66	设计所包含文件.JPG	60.52K

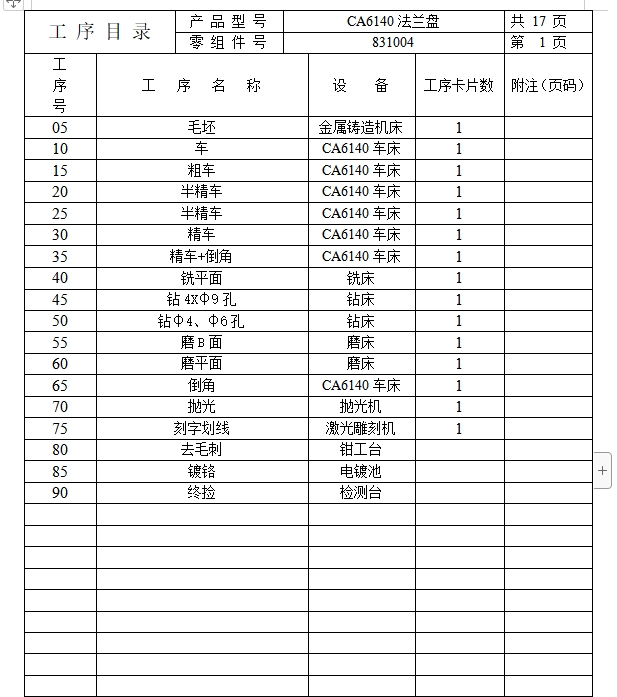

67	过程卡.JPG	179.03K

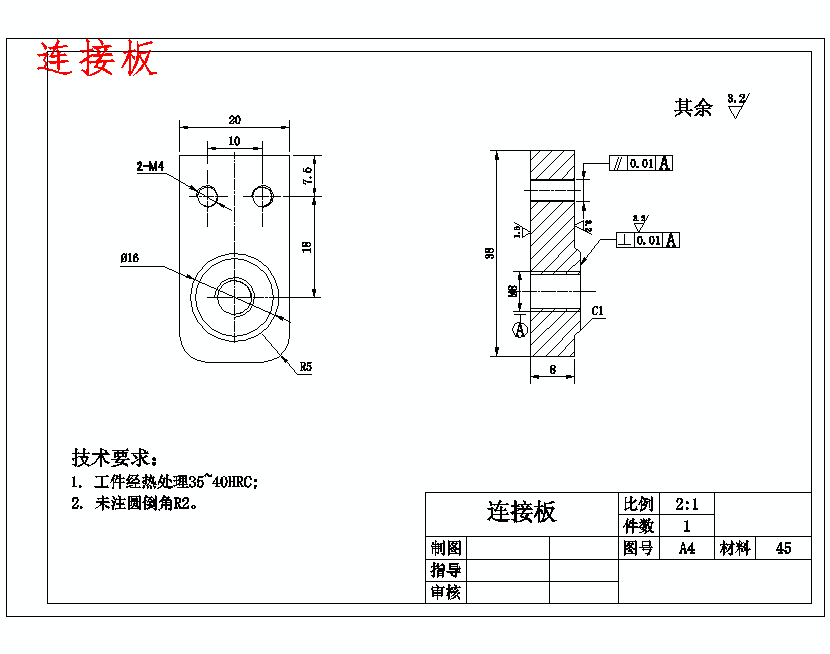

68	连接板.gif	12.56K
69	钻模板.gif	16.10K
70	NCTechnology.pdf	116.48K
71	NCTechnology.pdf.baiduyun.uploading.cfg	2.28K
72	数控技术.doc	24.00K
73	数控技术.doc.baiduyun.uploading.cfg	2.27K
74	法兰盘加工工序卡片.docx	45.78K
75	法兰盘加工工艺过程卡片.docx	19.97K
76	设计说明书.docx	570.86K
77	夹具装配方案2.dwg	385.06K
78	夹具装配（方案1）.dwg	381.77K
79	用销钉联接模板的钻模.dwg	393.22K
80	铰链连接魔板的钻模.dwg	397.35K
81	10工序粗车孔.dwg	79.59K
82	15工序粗车.dwg	76.43K
83	20工序半精车.dwg	75.62K
84	25工序半精车.dwg	75.06K
85	30工序精车.dwg	76.06K
86	35工序精车倒角.dwg	77.43K
87	40工序铣平面.dwg	70.12K
88	45工序钻4Xφ9孔.dwg	87.94K
89	50工序钻φ4、φ6孔.dwg	87.88K
90	55工序磨B面.dwg	75.49K
91	5工序毛坯图.dwg	114.64K
92	65工序倒角.dwg	96.60K
93	70工序抛光.dwg	91.62K
94	75工序刻字划线.dwg	94.28K
95	80工序镀铬.dwg	90.38K
96	偏斜误差示意图.dwg	303.48K
