登录注册
微信扫码登录
公转自转同步180度旋转双工位转盘机构（ID:1650078）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17298584781086.zip | 3.82M |
| 2 | 24L从动同步带轮.SLDPRT | 147.77K |
| 3 | 24L从动同步带轮1.SLDPRT | 117.12K |
| 4 | 24L从动齿轮1.SLDPRT | 142.63K |
| 5 | T型换向器.SLDPRT | 103.99K |
| 6 | 上板.SLDPRT | 92.07K |
| 7 | 下固定套.SLDPRT | 95.61K |
| 8 | 主动同步带轮24.SLDPRT | 132.82K |
| 9 | 从动皮带轮.SLDPRT | 113.50K |
| 10 | 侧板.SLDPRT | 90.71K |
| 11 | 公转自转同步180度旋转双工位转盘机构.SLDASM | 742.04K |
| 12 | 右侧转轮.SLDPRT | 80.32K |
| 13 | 固定板.SLDPRT | 127.03K |
| 14 | 垫块2.SLDPRT | 75.09K |
| 15 | 垫板.SLDPRT | 65.64K |
| 16 | 左侧转轮.SLDPRT | 92.17K |
| 17 | 带座轴承.SLDPRT | 79.63K |
| 18 | 底座.SLDPRT | 80.95K |
| 19 | 弹性连轴器.SLDPRT | 73.79K |
| 20 | 物料放置板.SLDPRT | 145.91K |
| 21 | 电机固定座.SLDPRT | 87.19K |
| 22 | 立板.SLDPRT | 77.83K |
| 23 | 转盘.SLDPRT | 121.16K |
| 24 | 转盘导向板.SLDPRT | 72.87K |
| 25 | 轴承座1.SLDPRT | 107.04K |
| 26 | 轴承座2.SLDPRT | 107.64K |
| 27 | 连轴器2.SLDPRT | 109.36K |
| 28 | 销轴.SLDPRT | 69.10K |
| 29 | 锁紧螺母.SLDPRT | 77.13K |
| 30 | 隔套.SLDPRT | 89.78K |
| 31 | 驱动套.SLDPRT | 81.07K |
| 32 | 驱动电机.SLDPRT | 105.14K |
| 33 | 驱动电机组件.SLDASM | 105.97K |
| 34 | 驱动皮带轮.SLDPRT | 161.20K |
| 35 | 驱动轴.SLDPRT | 46.24K |
| 36 | 驱动轴1.SLDPRT | 58.08K |
此图纸下载需要63金币
立即下载
发布者
风之韵
创作: 593
粉丝: 16
加入时间：2024-01-17
模型信息
图纸格式：sldprt,sldasm
文件大小：3.91M
所需金币：63
上传时间：2024-10-25 20:14:40
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
公转自转同步
180度旋转
双双工位
转盘机构
图纸简介
公转自转同步180度旋转双工位转盘机构：

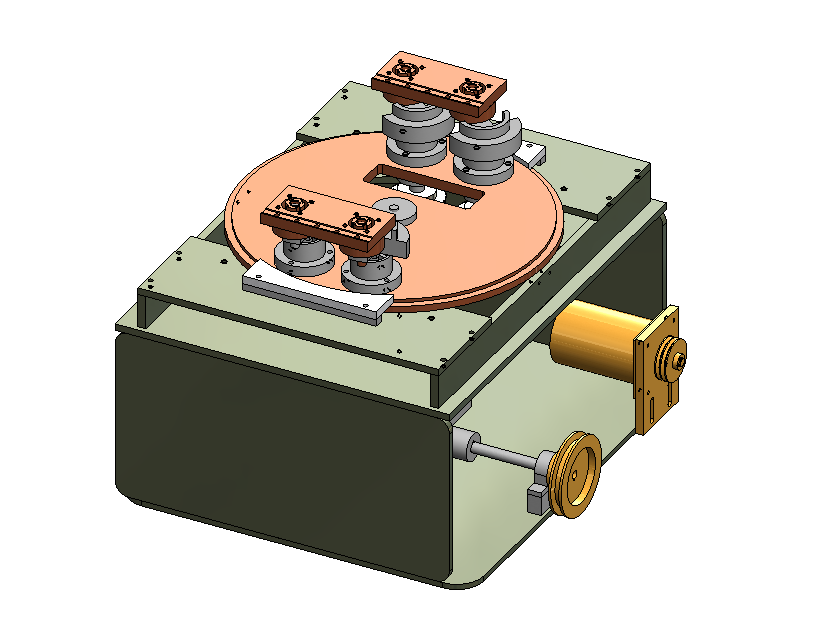

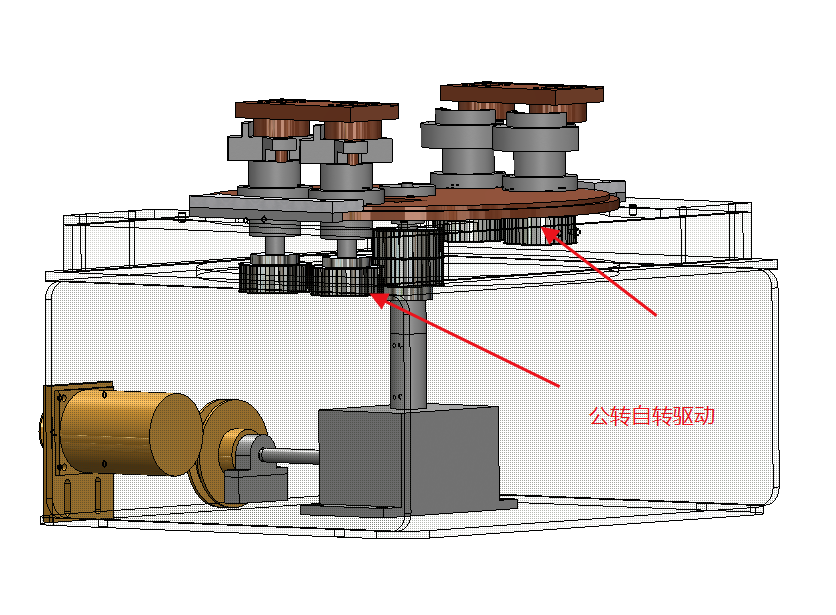

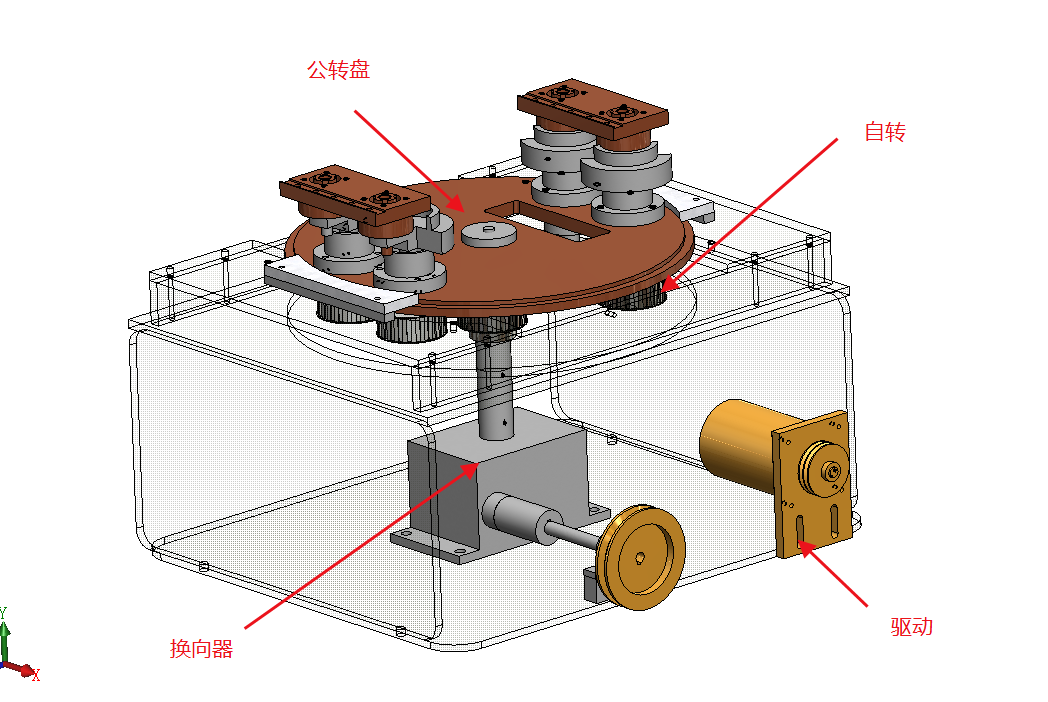

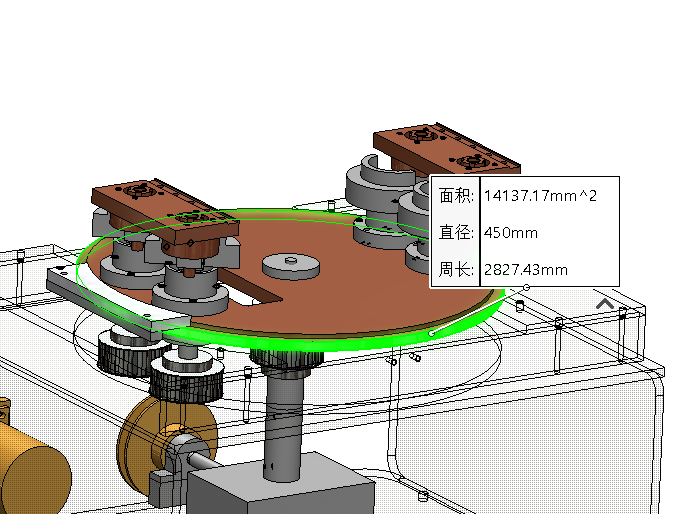

由电机驱动v型带轮，通过t型换向器将动力90度换向，主动同步带轮驱动转盘公转180度，同时也驱动自转同步带轮及工位转轴旋转180度。实现公转自转同时180度，双工位切换，提高工作效率，增加工位节省空间。

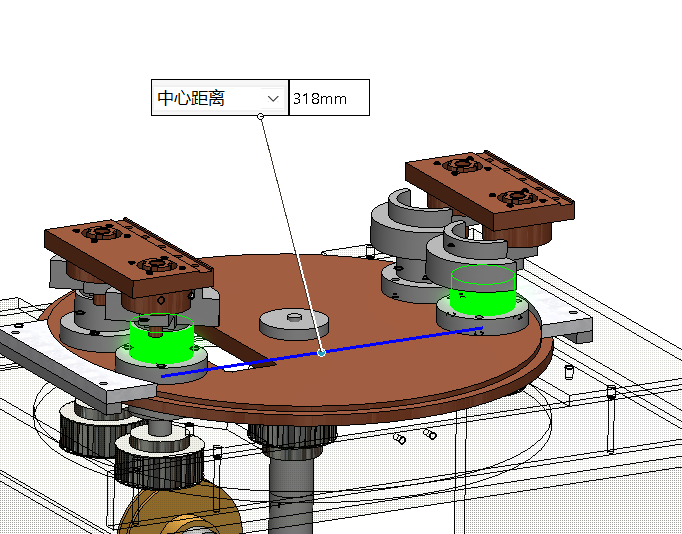

双工位间距318mm。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
0.png)
0.png)
0.png)
0.png)
0.png)
0_0_364.png)
0.png)
QQ在线客服
官方QQ群
