气旋水帘柜图纸（ID:1655868）

机械设备 / 环保设备 / 气旋水帘柜图纸

©原创

113

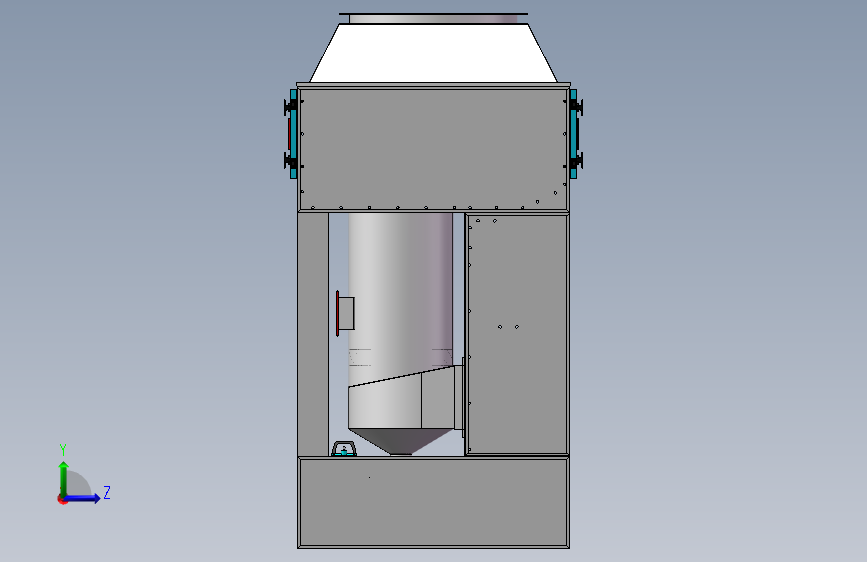

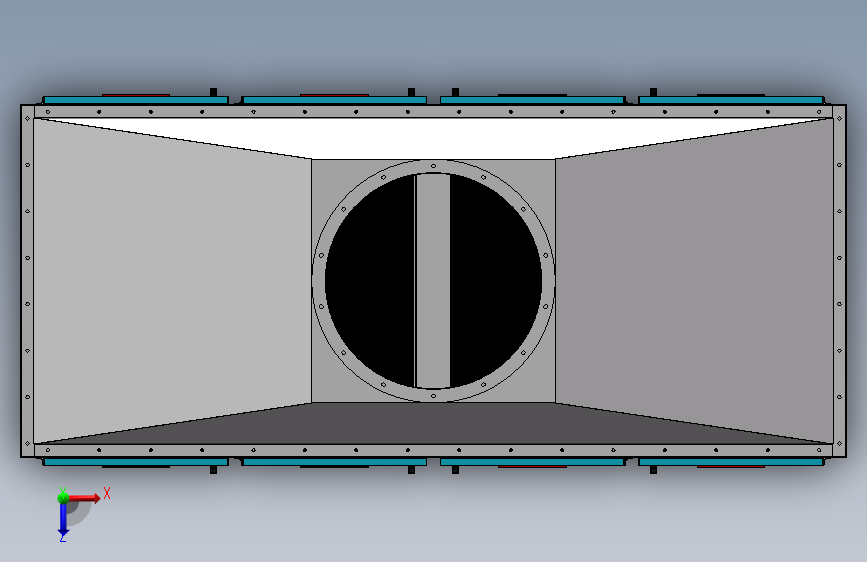

平面图

文件列表

#	文件名称	文件大小
1	17303344541162.zip	81.21M
2	1寸管道前A.SLDPRT	45.67K
3	2″-4分异三通内丝.sldprt	97.77K
4	2″-管帽.sldprt	80.94K
5	2″内牙接头.SLDPRT	110.43K
6	2″弯头PVC.sldprt	160.49K
7	2寸双外牙.sldprt	162.35K
8	2寸管道前A.SLDPRT	43.89K
9	2寸管道前B.SLDPRT	46.23K
10	2寸管道前C.SLDPRT	45.95K
11	2寸管道后A.sldprt	43.86K
12	2寸管道后B.SLDPRT	44.41K
13	2寸管道后C.SLDPRT	43.81K
14	2寸管道后D.SLDPRT	46.14K
15	2寸管道后E.SLDPRT	43.68K
16	2寸管道后F.SLDPRT	44.24K
17	HGE-30.sldprt	83.71K
18	QXSL-上保养门.sldprt	323.73K
19	QXSL-上箱侧板.SLDPRT	579.83K
20	QXSL-中间板前.sldprt	694.60K
21	QXSL-中间板后.sldprt	440.53K
22	QXSL-冲孔网板.sldprt	5.82M
23	QXSL-前下中框.SLDPRT	77.59K
24	QXSL-前下边框.sldprt	253.74K
25	QXSL-前中上框.SLDPRT	89.32K
26	QXSL-前部喷淋管.SLDASM	204.41K
27	QXSL-后侧立柱.SLDPRT	107.61K
28	QXSL-后部喷淋管.sldasm	399.62K
29	QXSL-填料中框.sldprt	96.42K
30	QXSL-填料侧框.sldprt	146.55K
31	QXSL-填料支撑.SLDPRT	91.40K
32	QXSL-填料胶帘.sldprt	70.27K
33	QXSL-导流板件.sldprt	109.86K
34	QXSL-左右上框.SLDPRT	378.06K
35	QXSL-底部补强.sldprt	105.04K
36	QXSL-旋流板件.SLDPRT	846.39K
37	QXSL-旋风窗口.SLDPRT	215.78K
38	QXSL-旋风组件.SLDPRT	1.41M
39	QXSL-气旋水帘柜总图.SLDASM	6.54M
40	QXSL-水幕上板.SLDPRT	167.89K
41	QXSL-水幕流板.sldprt	300.87K
42	QXSL-水箱侧板.SLDPRT	475.20K
43	QXSL-水箱后板.sldprt	93.33K
44	QXSL-水箱底板.SLDPRT	83.19K
45	QXSL-水箱装配体.SLDASM	4.30M
46	QXSL-箱体侧板.SLDPRT	568.06K
47	QXSL-箱体内板.SLDPRT	380.61K
48	QXSL-箱体前板.SLDPRT	768.17K
49	QXSL-过滤网兜.sldprt	6.54M
50	QXSL-透视窗口.sldprt	212.93K
51	QXSL-顶部风口.sldprt	567.45K
52	QXSL-风道法兰.SLDPRT	289.45K
53	T型把手锁.SLDPRT	401.58K
54	异径三通[2″×1″].sldprt	100.25K
55	插销.sldprt	56.43K
56	潜水电泵.sldprt	736.29K
57	螺旋喷头.SLDPRT	437.77K
58	锌合金合页30.sldasm	76.43K

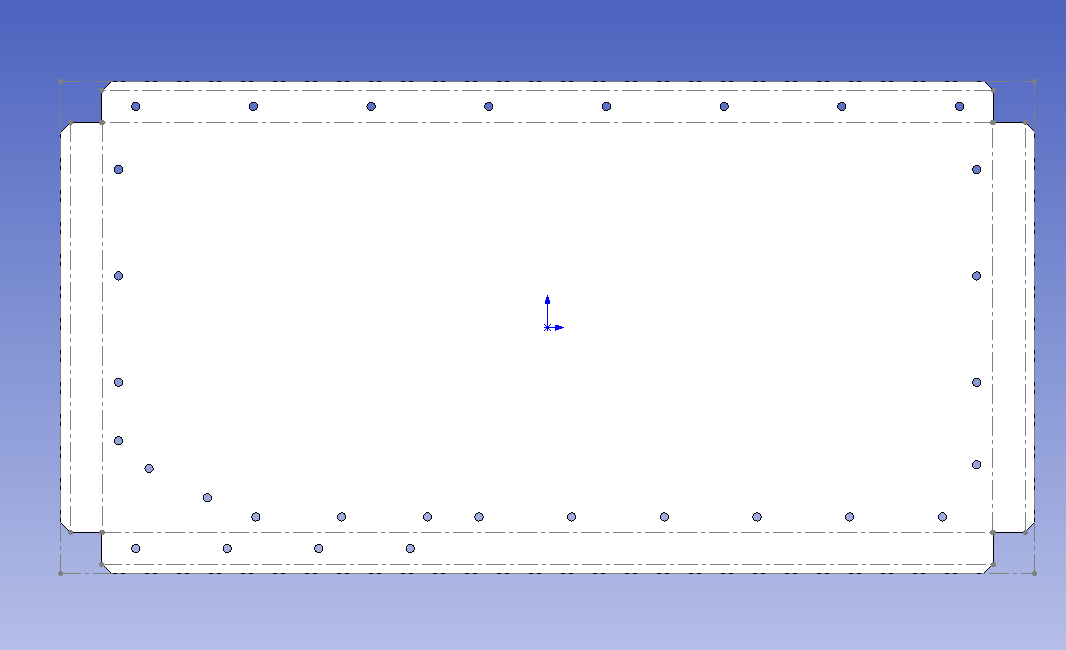

59	侧板展开.png	13.66K

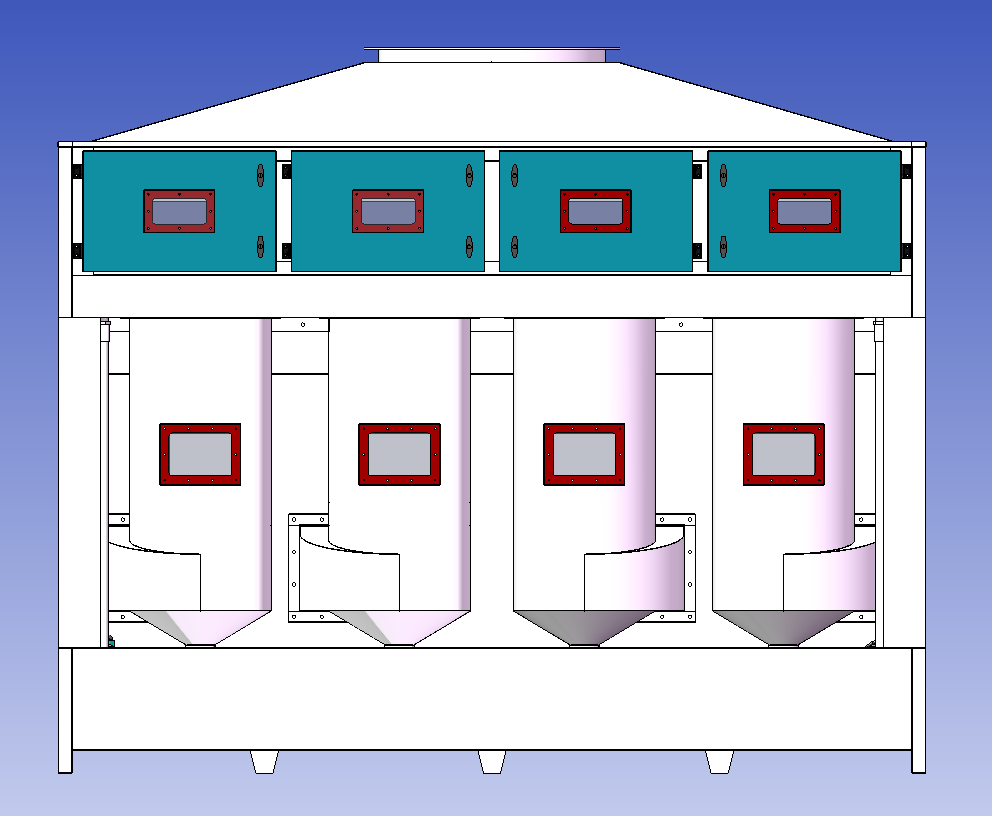

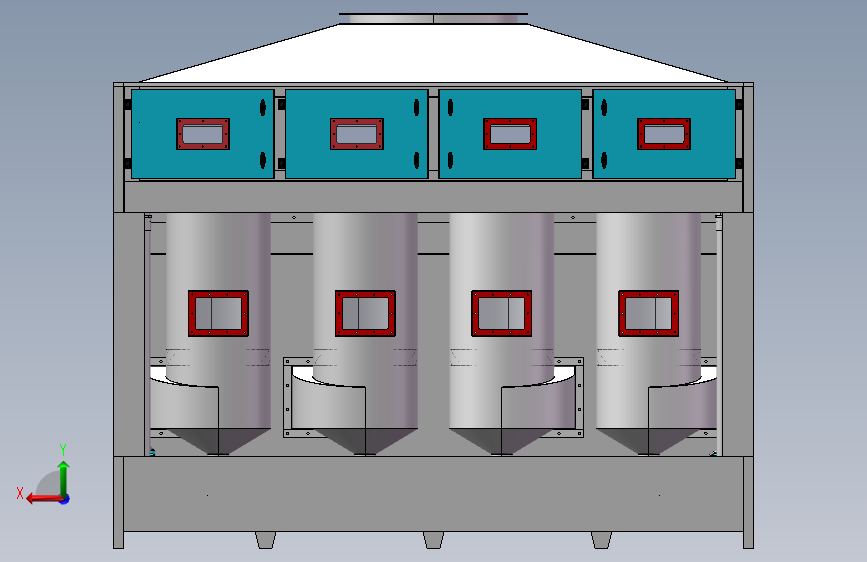

60	后视图.png	44.00K

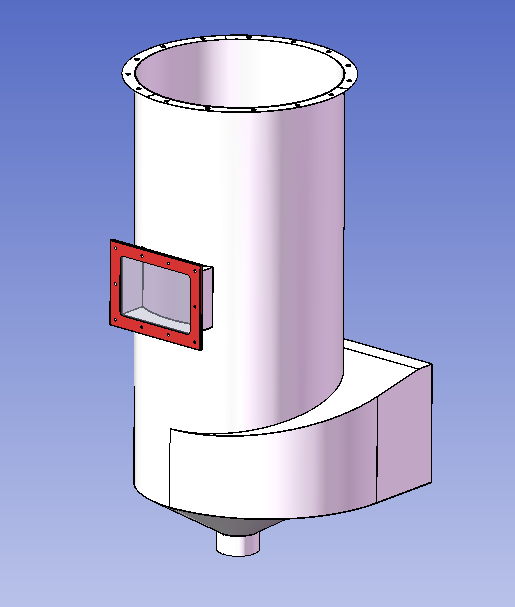

61	旋风.png	18.32K

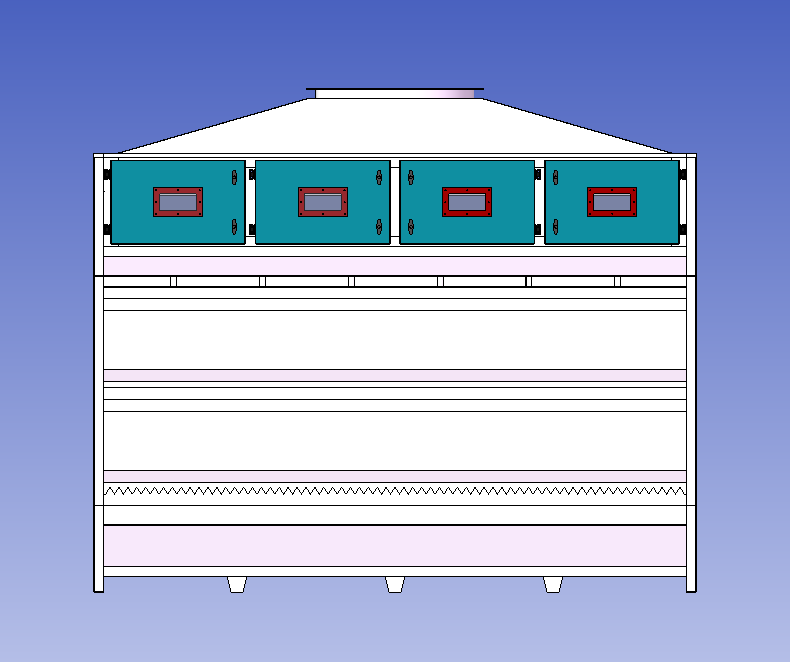

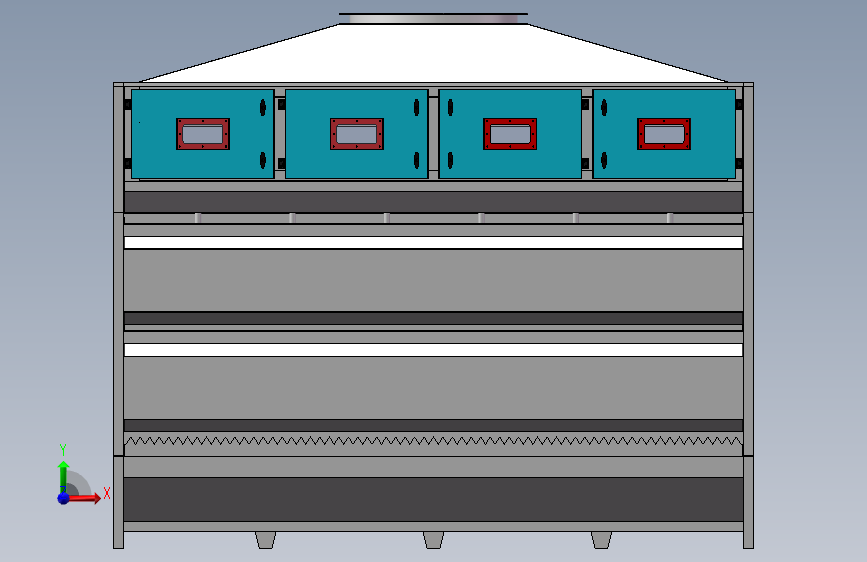

62	正视图.png	17.33K

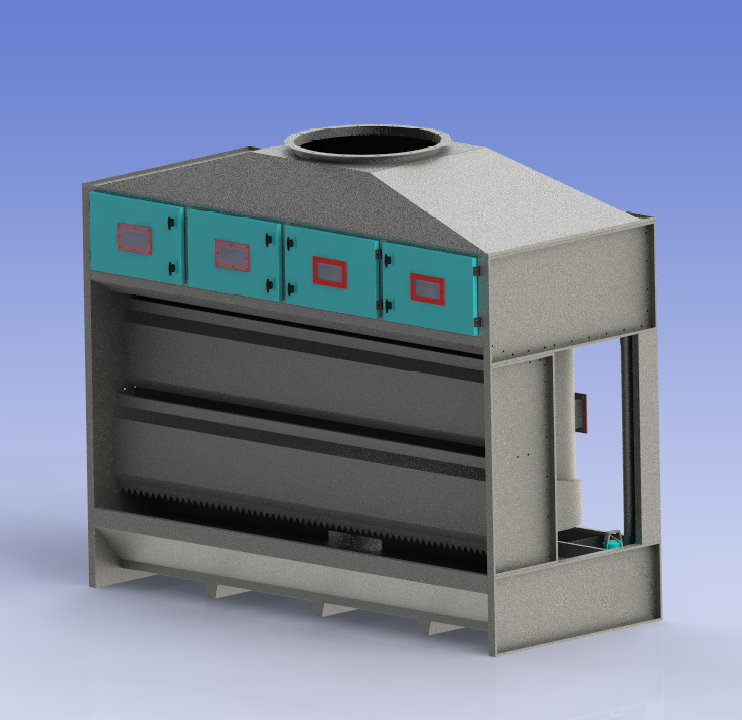

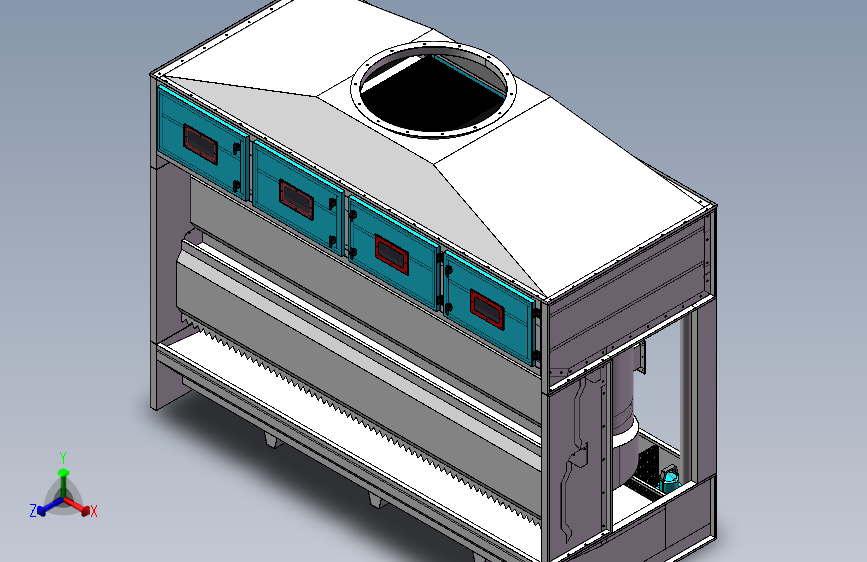

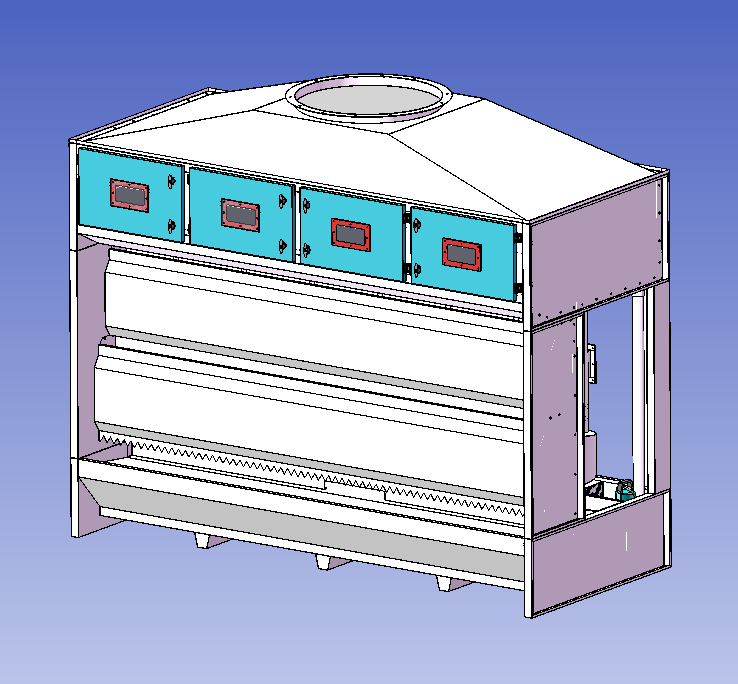

63	气旋水帘柜.png	38.40K
64	渲染效果图.png	483.98K

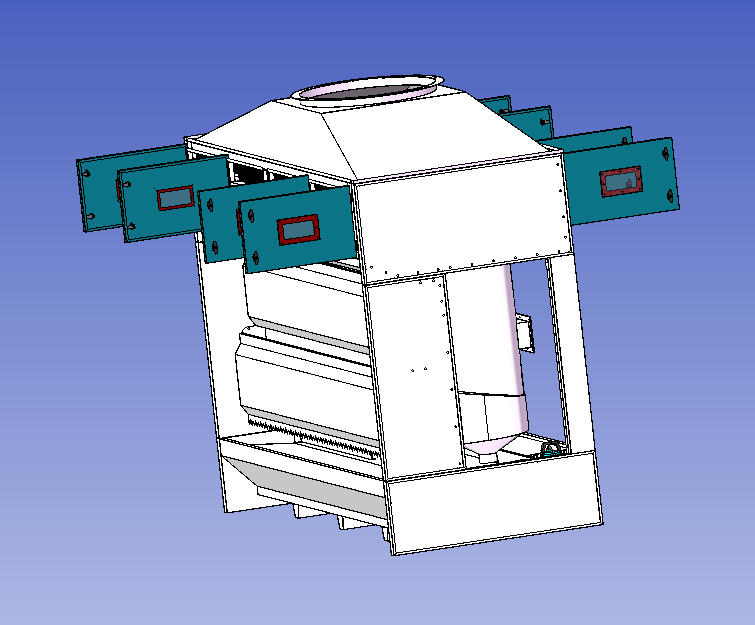

65	门打开.png	32.39K
66	旋流桶部件下料与折弯图.dwg	16.45M
67	气旋水帘柜总图.dwg	5.34M
68	水帘柜处部件下料与折弯图.dwg	8.71M
69	水箱底部部件下料与折弯图.dwg	17.98M
70	水箱顶部部件下料与折弯图.dwg	11.23M
