某叶形网架结构图（ID:1672281）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17314921975771.zip | 2.57M |
| 2 | 某叶形网架结构图.dwg | 6.17M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2458
粉丝: 7
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：2.63M
所需金币：50
上传时间：2024-11-13 18:03:40
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：某叶形网架结构图
结构型式：双层网架
节点类型：螺栓球
网格形式：正放四角锥
支承形式：下弦四根独立柱支承
基本风载：0.40kN/㎡

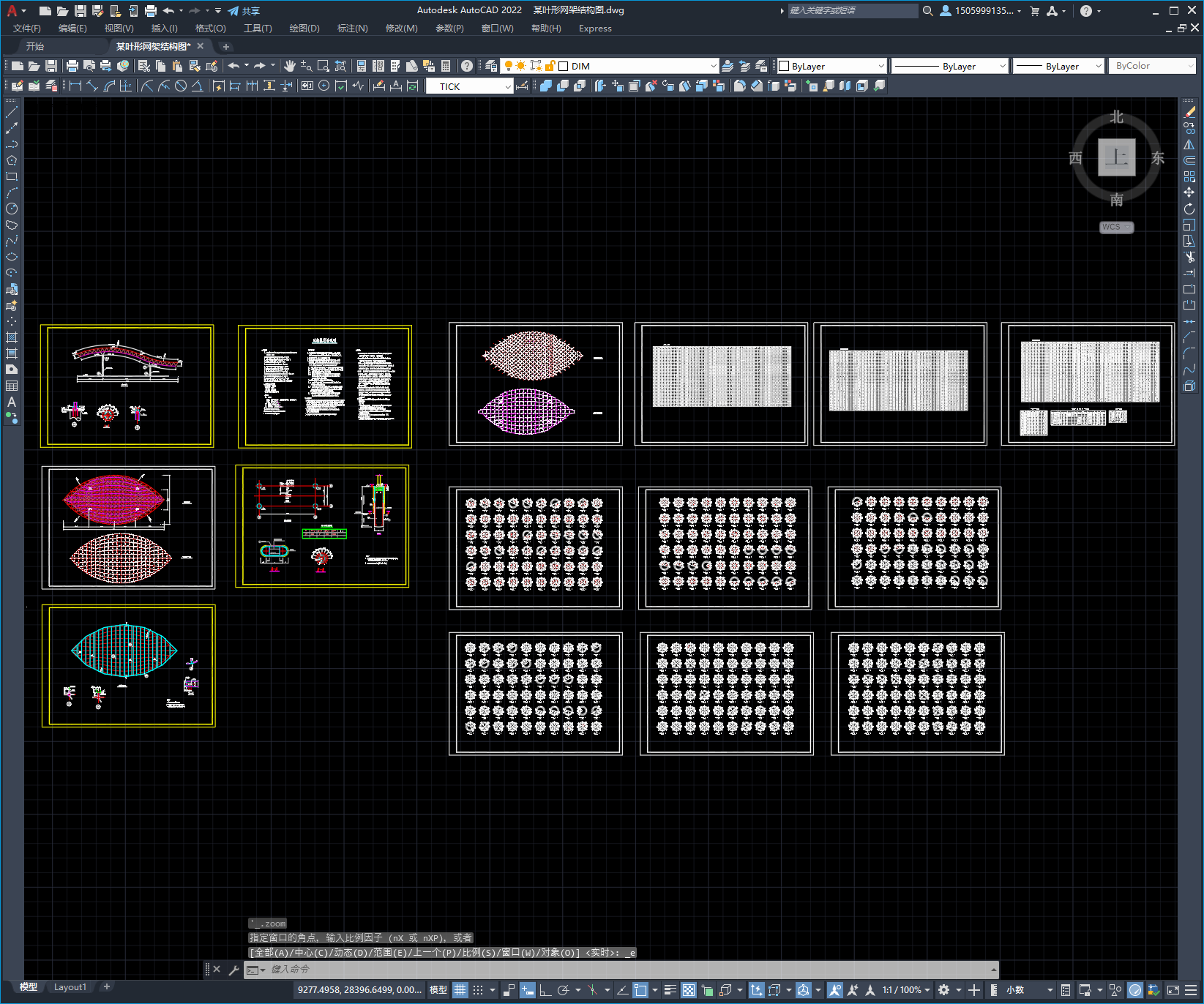

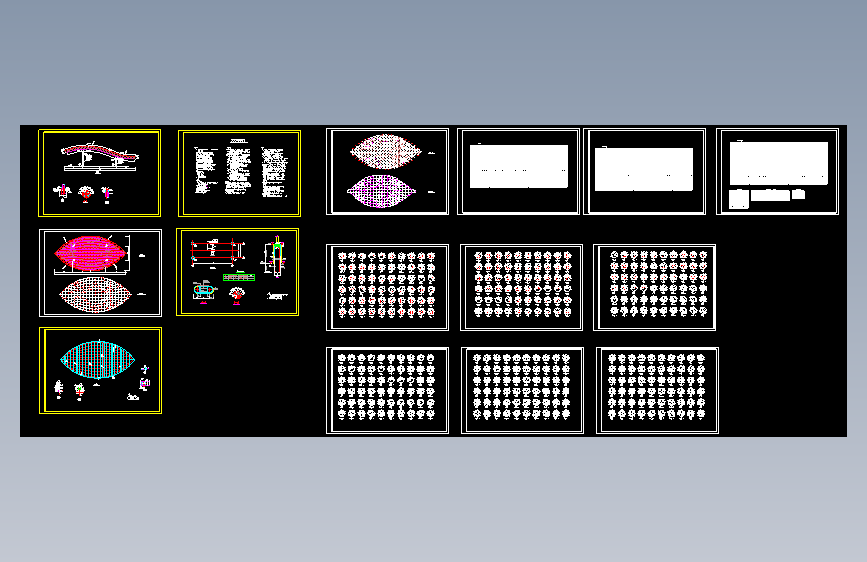

图纸包括：

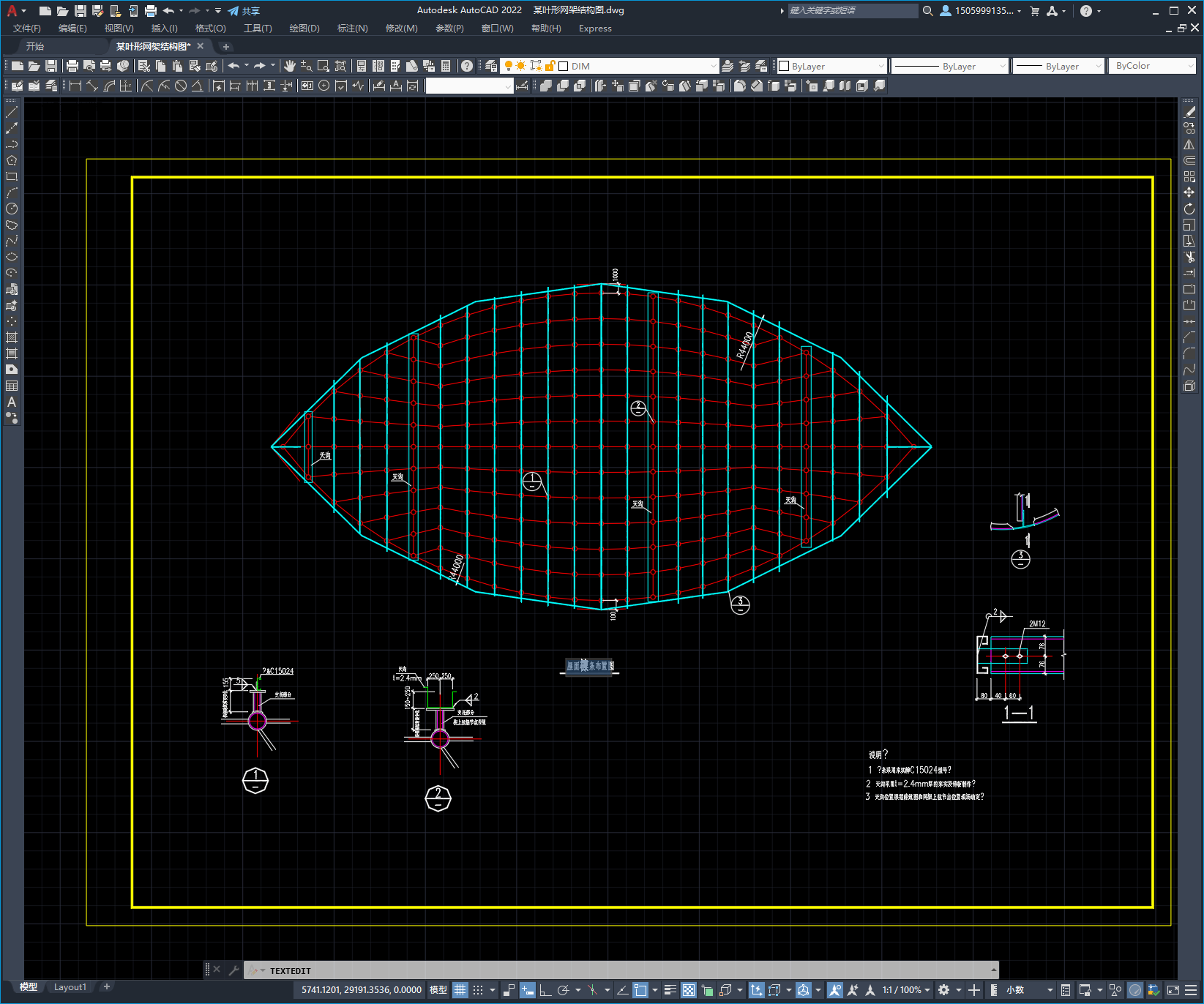

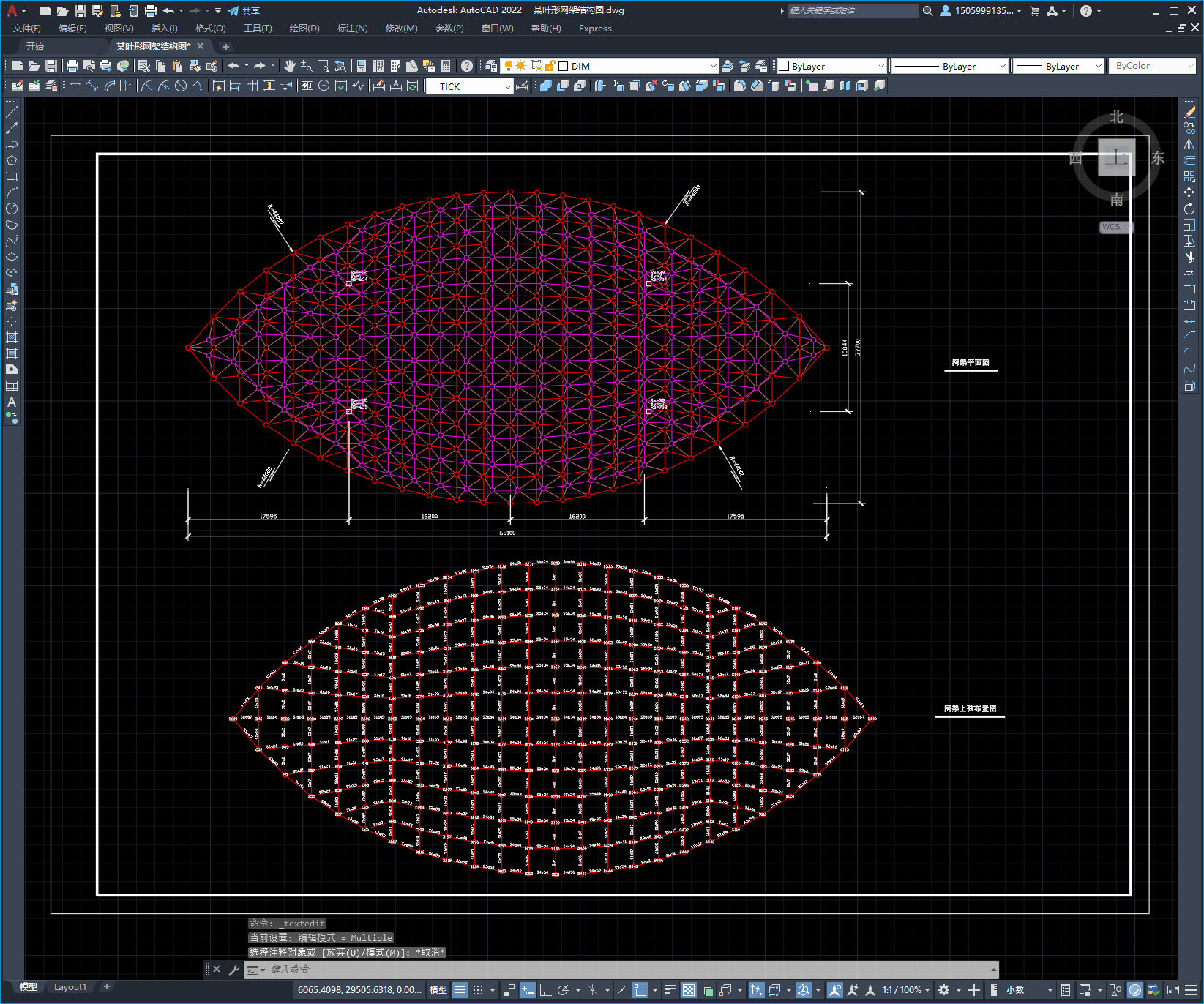

结构设计总说明、桩基础平面图、网架立面图、网架平面图、网架上弦布置图、屋面檩条布置图、网架腹杆布置图、网架下弦布置图、网架杆件明细表、螺栓球就详图共15张图纸。
