自动粉刷机SW（ID:1683700）

机械设备 / 非标机械 / 自动粉刷机SW

©非原创

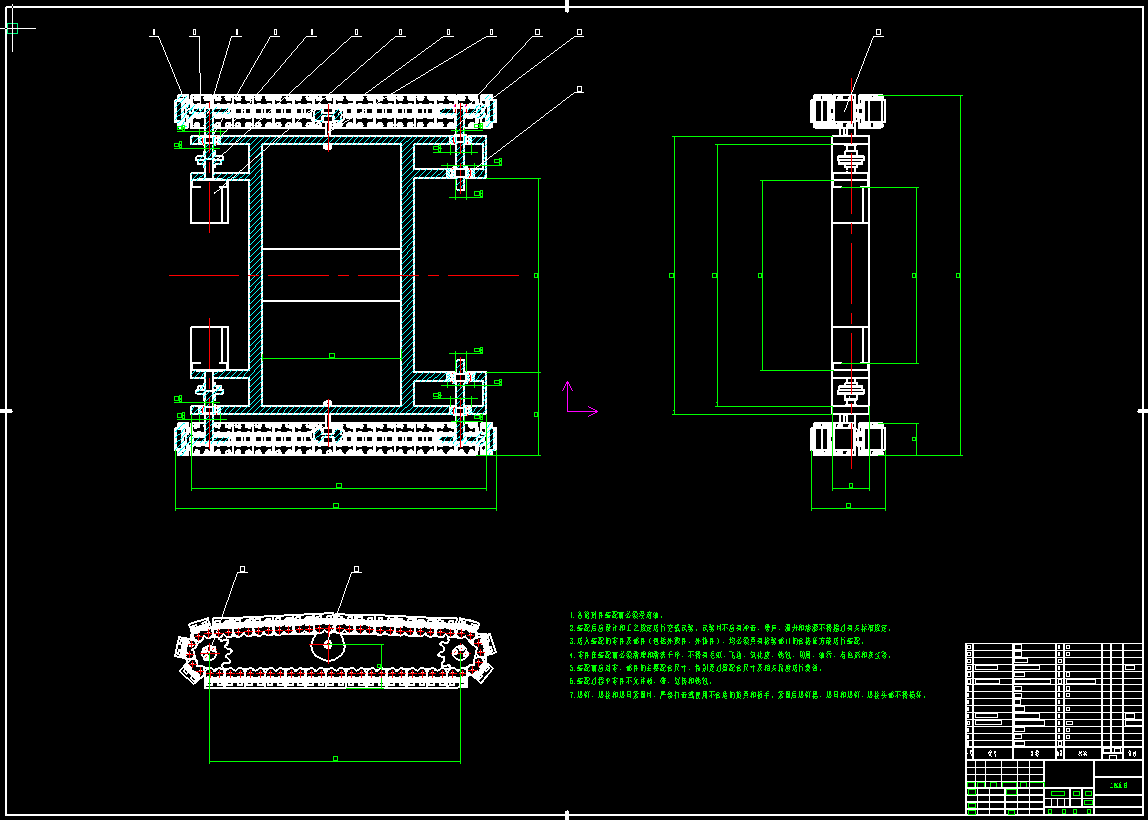

平面图

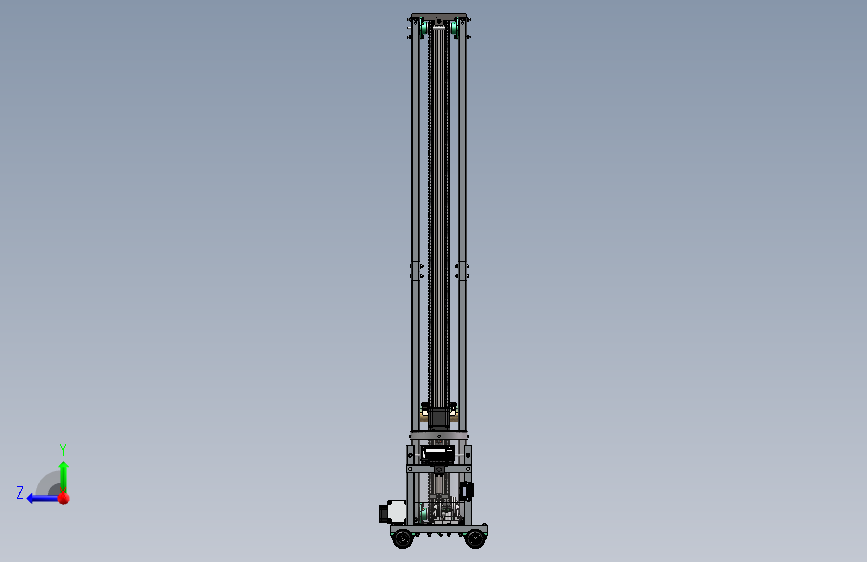

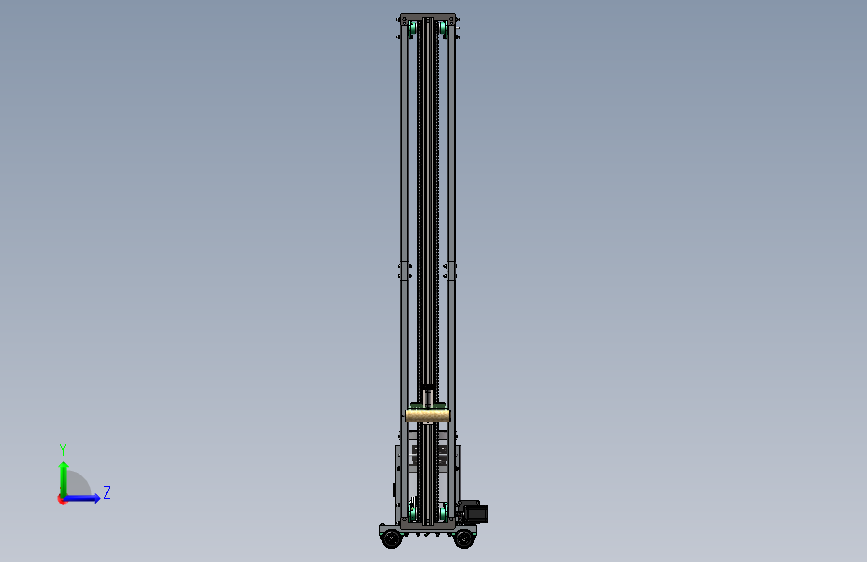

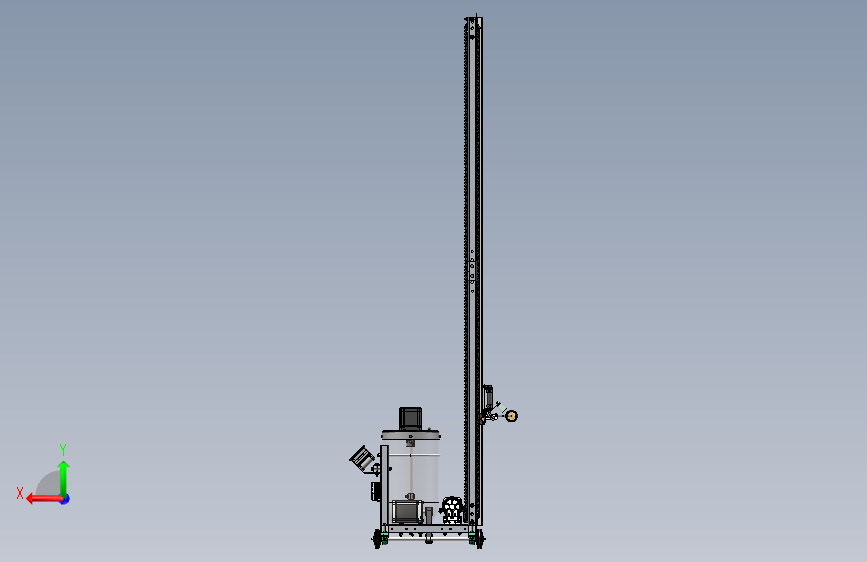

3D视图

文件列表

#	文件名称	文件大小
1	17320228642087.rar	97.82M
2	0.油漆自动粉刷机总装.SLDASM	22.09M
3	1.0拌料机构装配.SLDASM	1.06M
4	1.0拌料系统.SLDASM	6B
5	1.1容器体.SLDPRT	188.09K
6	1.2容器体底弯管接头M14x5.5.SLDPRT	325.67K
7	1.3.1容器盖进料塞.SLDPRT	137.90K
8	1.3容器盖.SLDPRT	195.09K
9	1.4搅拌电机110系列两相混合式步进电机[110HS12Z].sldprt	664.69K
10	1.5搅拌轴联轴器梅花型夹持式联轴器[E-CPPC40S-16-19].sldprt	821.45K
11	1.6搅拌叶轮（平直桨式）.SLDPRT	109.54K
12	1.7搅拌轴.SLDPRT	75.94K
13	2.0出料机构装配.SLDASM	1.29M
14	2.1出料泵RV06气动隔膜泵[RVP-12001-T].sldprt	6.66M
15	3.0举升机构装配.SLDASM	4.62M
16	3.1.1举升电机电机座（钣金件）.sldprt	151.88K
17	3.1举升电机86系列两相混合式步进电机[86HS85D].sldprt	612.50K
18	3.2举升电机带座轴承GB╱T7810-2017[带菱形座轴承UCFLUUCFLU201S].sldprt	326.54K
19	3.2举升电机带座轴承GB╱T7810-2017[带菱形座轴承UCFLUUCFLU201].sldprt	306.16K
20	3.3举升链轮轴.SLDPRT	121.99K
21	3.4举升链轮10A系列传动链轮工艺孔链轮[DSCA10AB-12].SLDPRT	232.11K
22	3.5举升链条标准系列直板链条[DCE10A-1-163]单排.SLDPRT	7.12M
23	3.6举升联轴器梅花型夹持式联轴器[CPPC30-10-12].sldprt	705.87K
24	4.0执行机构装配.SLDASM	2.43M
25	4.10喷嘴定向护罩架-右（钣金）.SLDPRT	131.18K
26	4.11喷嘴定向护罩架-左（钣金）.SLDPRT	135.77K
27	4.1举升滑块-铜质.SLDPRT	120.24K
28	4.2举升链条连接节.SLDPRT	104.82K
29	4.3刷筒抬头气缸-铝合金迷你型CTMAL系列气缸[CTMAL-20x25-S-CA-LB].SLDPRT	331.11K
30	4.4执行机构安装板（钣金件）.SLDPRT	175.38K
31	4.5毛刷抬头轴.SLDPRT	121.35K
32	4.6毛刷9寸（示意-外购）.SLDPRT	307.90K
33	4.7毛刷回程弹簧（拉伸弹簧D10xd1x14圈x35自由长度）.SLDPRT	1.36M
34	4.8喷嘴（示意-外购）.SLDPRT	215.63K
35	4.9喷嘴定向护罩.SLDPRT	229.61K
36	5.0行走平台装配.SLDASM	13.81M
37	5.1.1行走电机电机座（钣金件）.sldprt	137.09K
38	5.1行走电机110系列两相混合式步进电机[110HS20].sldprt	632.82K
39	5.2行走同步带S8M型橡胶同步带.sldprt	826.43K
40	5.3行走同步带轮-主动[18-S8M-33NF].sldprt	418.24K
41	5.4行走同步带轮-从动[18-S8M-33NF].sldprt	433.60K
42	5.5行走主动轴.SLDPRT	144.88K
43	5.6行走从动轴.SLDPRT	136.83K
44	5.7行走橡胶轮RE.E3硫化橡胶滚轮[RE.E3-100-RBL].SLDPRT	341.97K
45	5.8行走轮带座轴承GB╱T7810-1995[带立式座轴承[UCP]UCP202].sldprt	456.42K
46	5.9.10龙门架-轨道GB╱T6723-2017[冷弯外卷边槽钢CWCW30×30×16×2.5].sldprt	96.86K
47	5.9.11操作面板支架.SLDPRT	114.05K
48	5.9.1轴承架40x2x500（轴承梁）.SLDPRT	112.24K
49	5.9.2轴承架40x2x408（连接梁）.SLDPRT	165.95K
50	5.9.3机架底托板488x250x3.SLDPRT	224.60K
51	5.9.4容器架40x2x408（容器梁-竖）.SLDPRT	97.45K
52	5.9.5容器架40x2x336（容器梁-横）.SLDPRT	107.32K
53	5.9.6容器架R155.5x10（U型夹）.SLDPRT	105.06K
54	5.9.7龙门架-竖40x2x1300.SLDPRT	123.20K
55	5.9.8龙门架-竖-连接件44x2x100.SLDPRT	106.27K
56	5.9.9龙门架-横板梁.SLDPRT	113.10K
57	6.1.1螺栓M8x20[GB╱T5785-2016].sldprt	244.12K
58	6.1.2螺栓M8x30[GB╱T5785-2016].sldprt	242.74K
59	6.1.3螺栓M8x65[GB╱T5785-2016].sldprt	232.92K
60	6.1螺母M8-法兰面锁紧式[GB╱T6187.2-2000].sldprt	183.87K
61	6.2.1螺栓M10x25[GB╱T5785-2016].sldprt	241.17K
62	6.2.2螺栓M10x35[GB╱T5785-2016].sldprt	216.48K
63	6.2.3螺栓M10x40[GB╱T5785-2016].sldprt	214.92K
64	6.2.4螺栓M10x55[GB╱T5785-2016].sldprt	215.17K
65	6.2.5螺栓M10x75[GB╱T5785-2016].sldprt	231.66K
66	6.2.6螺栓M10x95[GB╱T5785-2016].sldprt	228.06K
67	6.2螺母M10-法兰面锁紧式[GB╱T6187.2-2000].sldprt	214.45K
68	6.3.1螺栓M5x25[GB╱T5781-2000].sldprt	221.24K
69	6.3.2螺栓M5x15[GB╱T5781-2000].sldprt	220.95K
70	6.3螺母M5-法兰面锁紧式[GB╱T6177.1-2016].sldprt	137.04K
71	6.4十字螺栓垫片组合M4x10[GB／T9074].SLDPRT	166.65K
72	6.5PLC可编程控制器[DVP28SS2].SLDPRT	8.72M
73	6.6控制面板[TP04P-32TP1R].SLDPRT	19.08M
74	~$2.0 出料机构装配.SLDASM	6B
75	~$2.1 出料泵 RV06气动隔膜泵[RVP-12001-T].sldprt	6B
76	~$6.1.3 螺栓M8x65 [GB╱T 5785-2016].sldprt	6B
