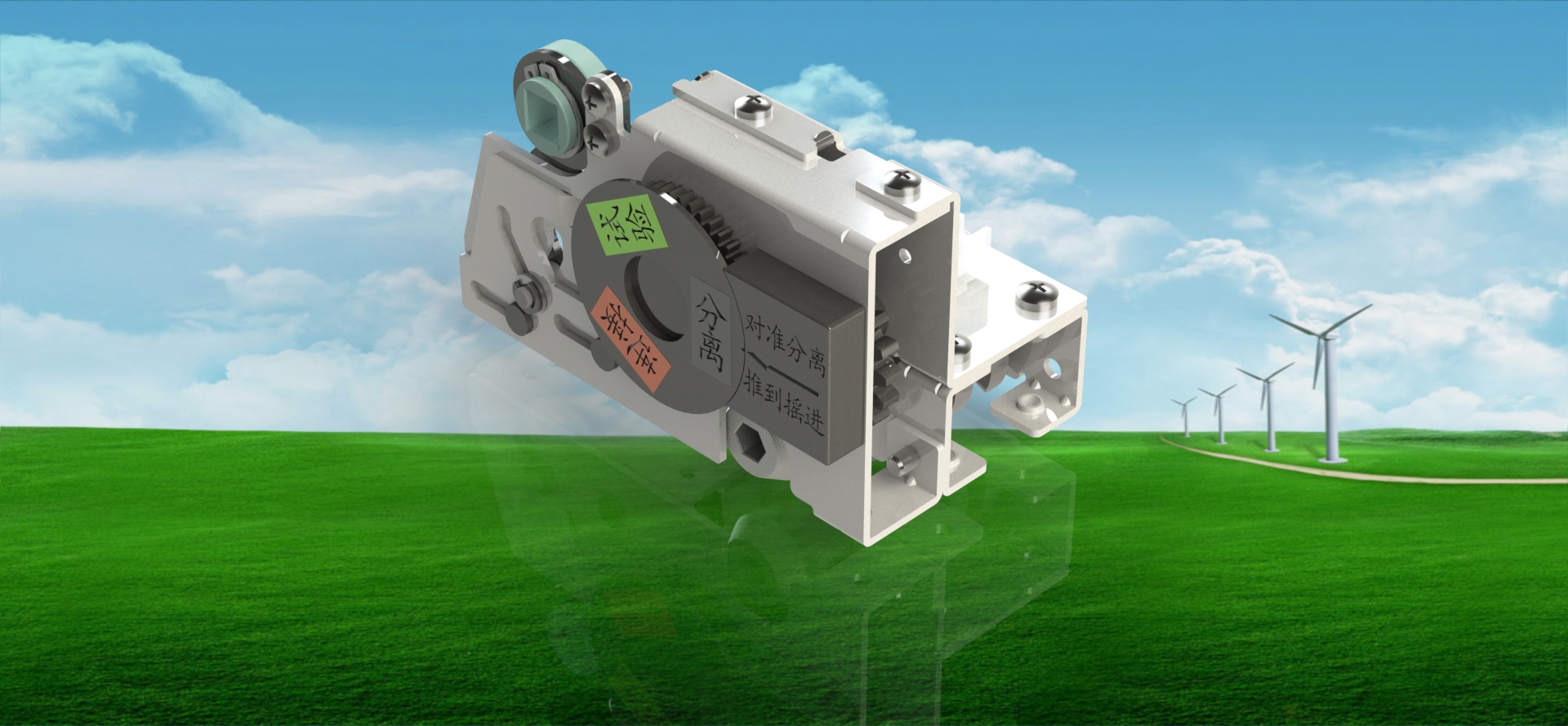

3款CXJG-10单元抽屉机构（ID:174158）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | -10机构-文字总装配119高.SLDPRT | 4.91M |
| 2 | -10机构-文字总装配69高.JPG | 858.08K |
| 3 | -10机构-文字总装配69高.SLDPRT | 5.07M |
| 4 | -10机构-文字总装配82高.SLDPRT | 6.45M |

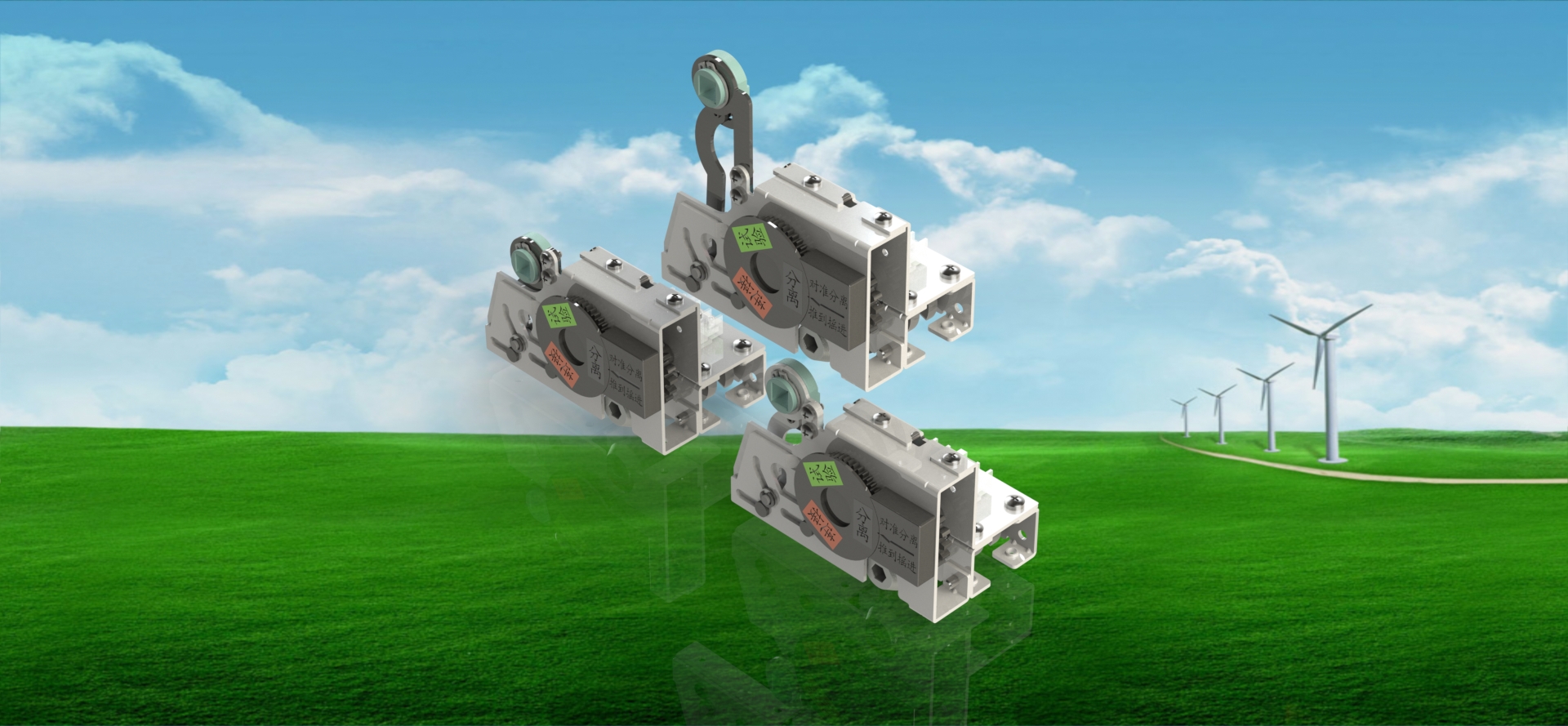

| 5 | 3款CXJG-10单元抽屉机构.JPG | 867.15K |
| 6 | 3款CXJG-10单元抽屉机构.SLDASM | 8.49M |
| 7 | 69高机构俯视图.JPG | 824.51K |

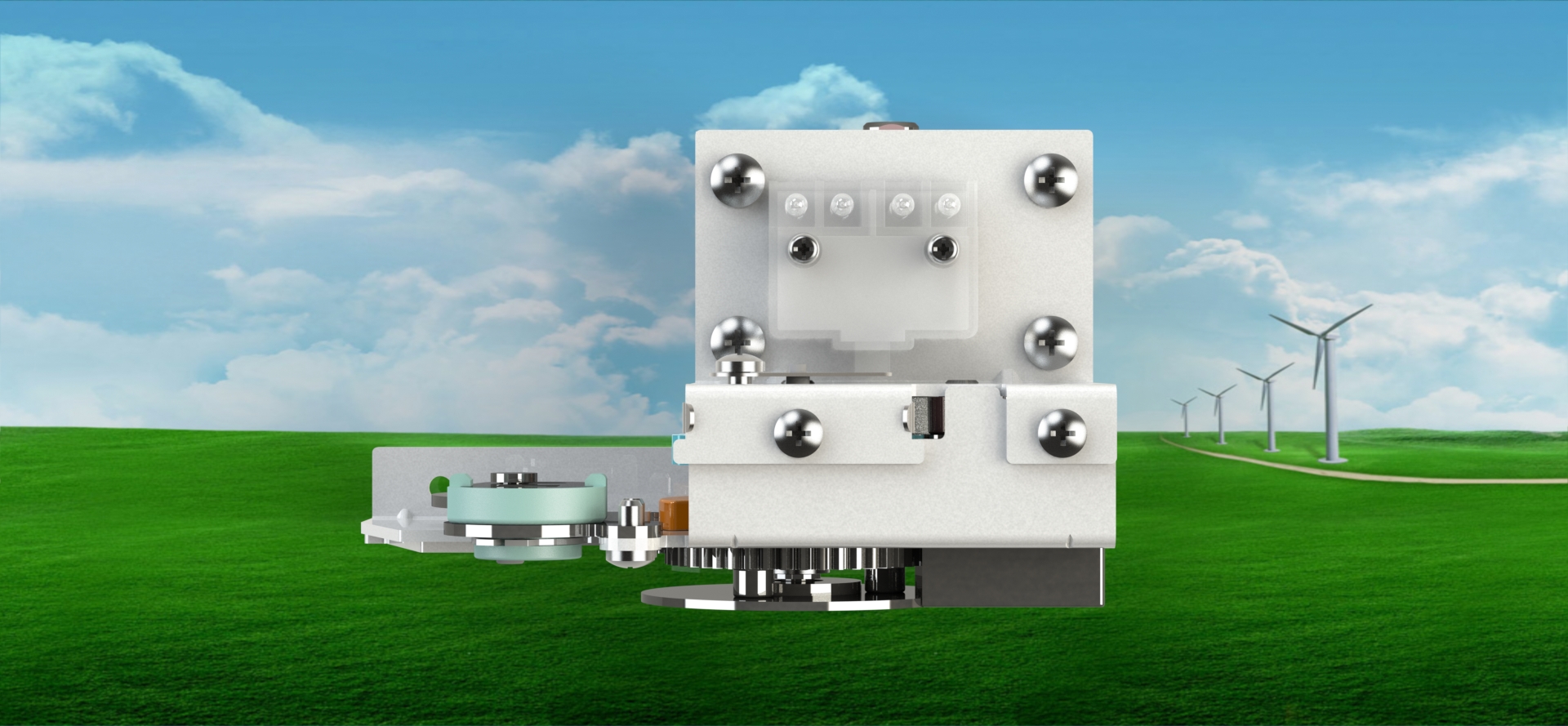

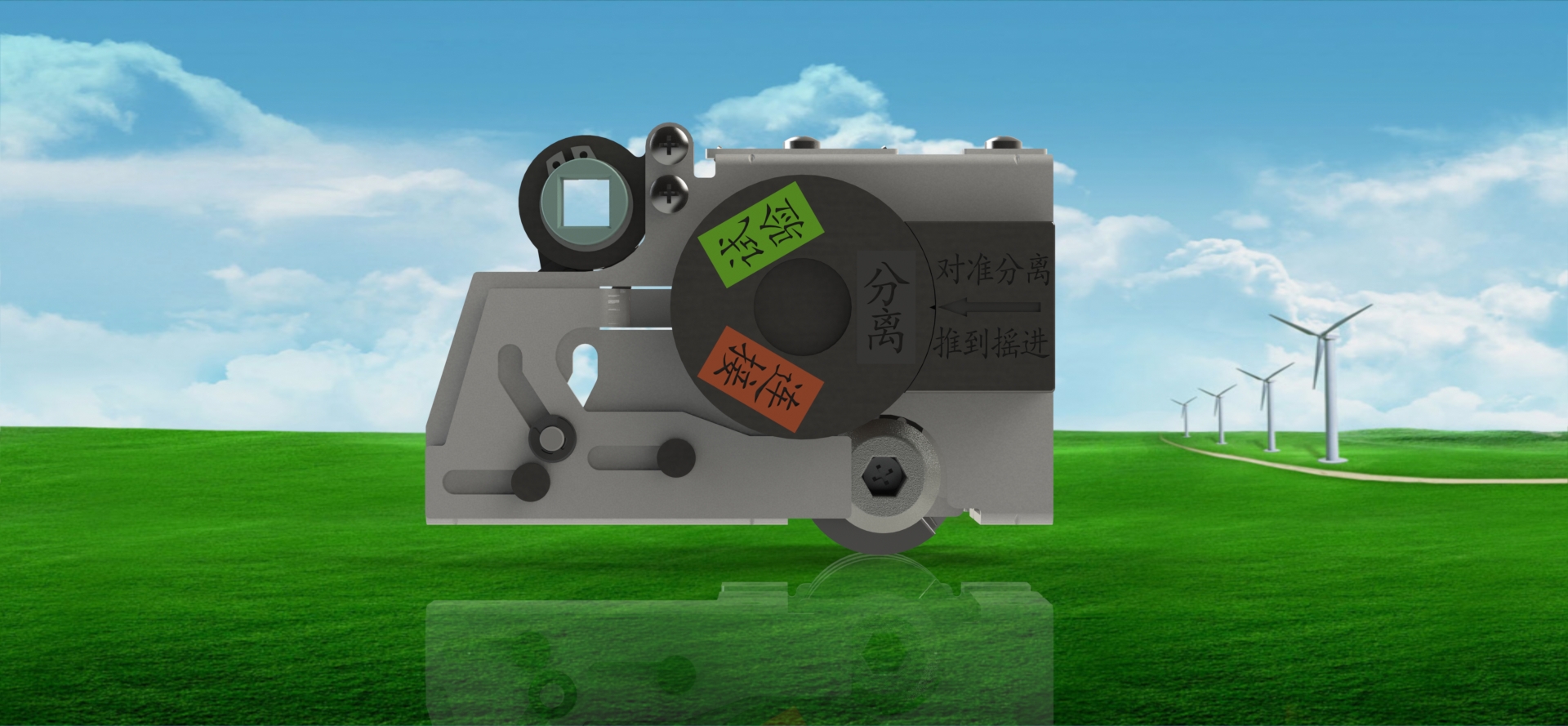

| 8 | 69高机构正面视图.JPG | 827.94K |

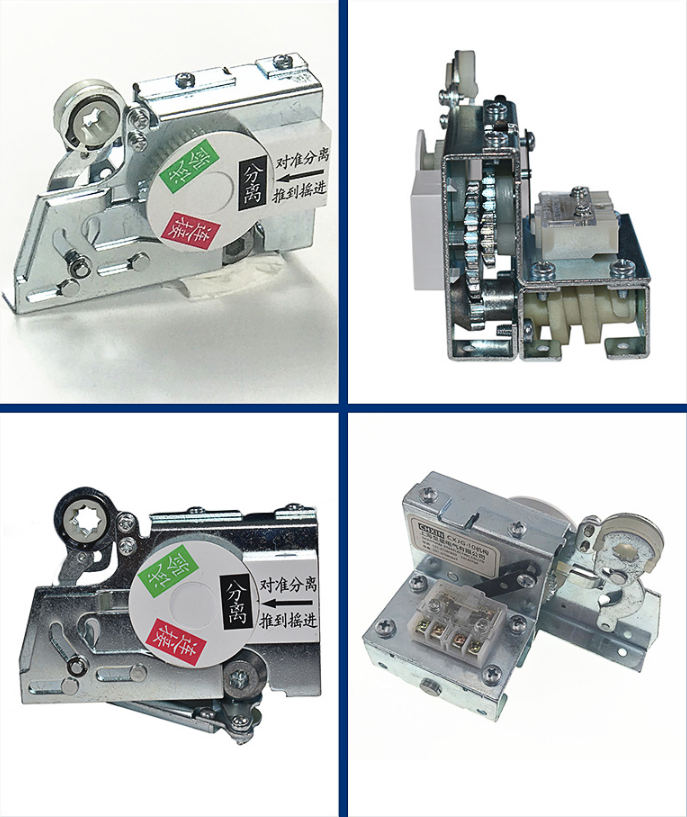

| 9 | 实拍效果图.png | 740.49K |

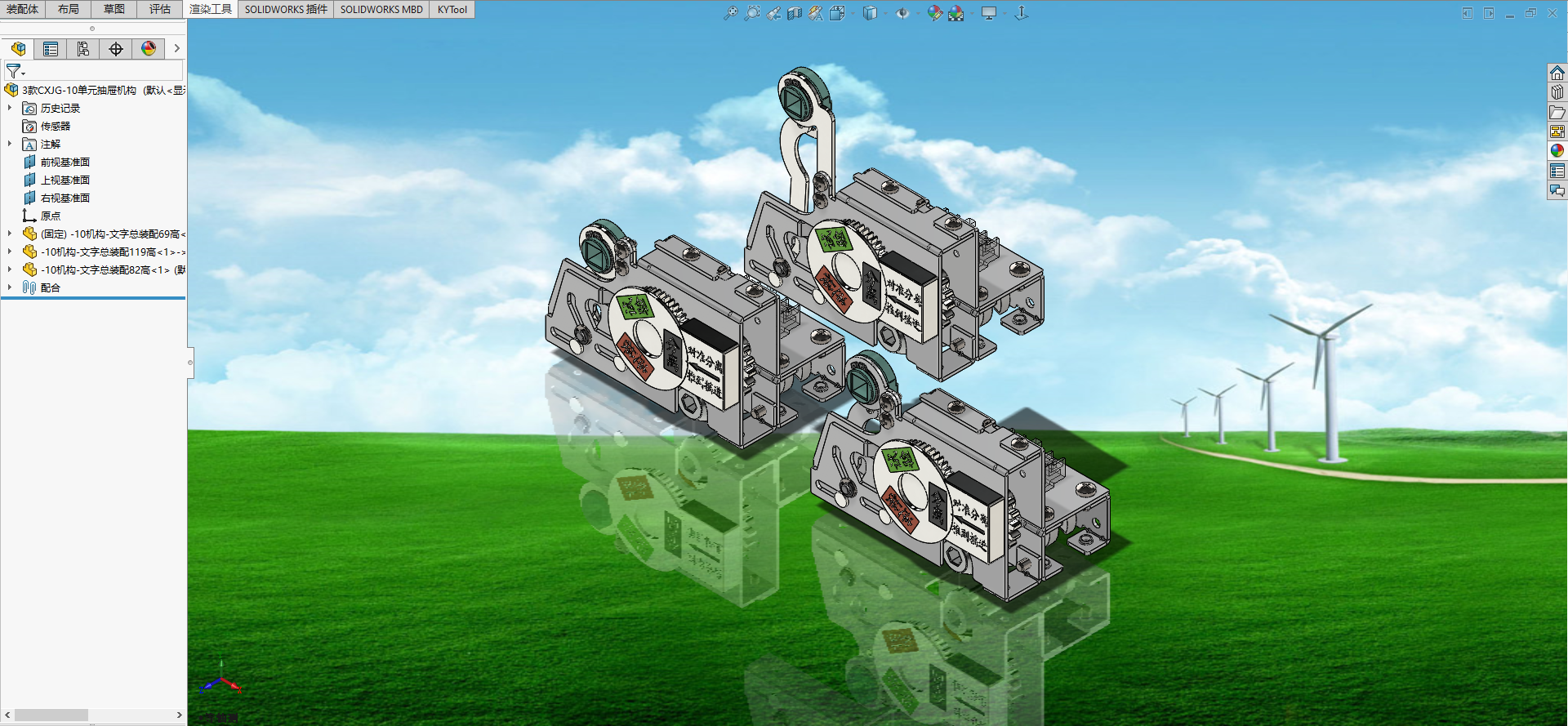

| 10 | 总装图.png | 2.33M |
此图纸下载需要50金币
立即下载
发布者
一毛
创作: 10
粉丝: 0
加入时间：2021-01-07
模型信息
图纸格式：sldprt,sldasm
文件大小：31.23M
所需金币：50
上传时间：2021-01-30 03:01:45
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
操作机构
抽屉
CXJG-10
低压开关柜
图纸简介
图纸为3款不同高度的CXJG-10单元抽屉机构，此机构是在CXJG-8机构基础上的升级产品,目前已大批量投用于 ABB MDmax及MNS5.0开关柜用,主要出口到欧洲及南非国家
