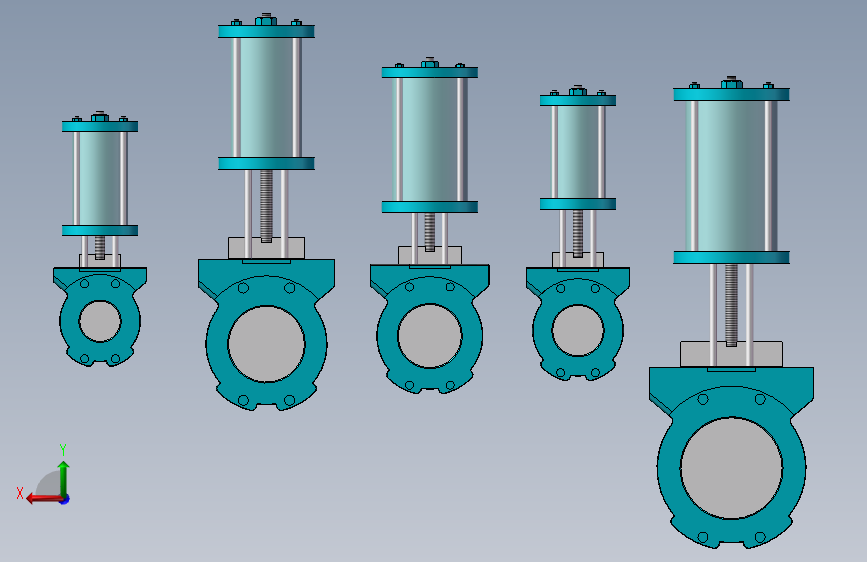

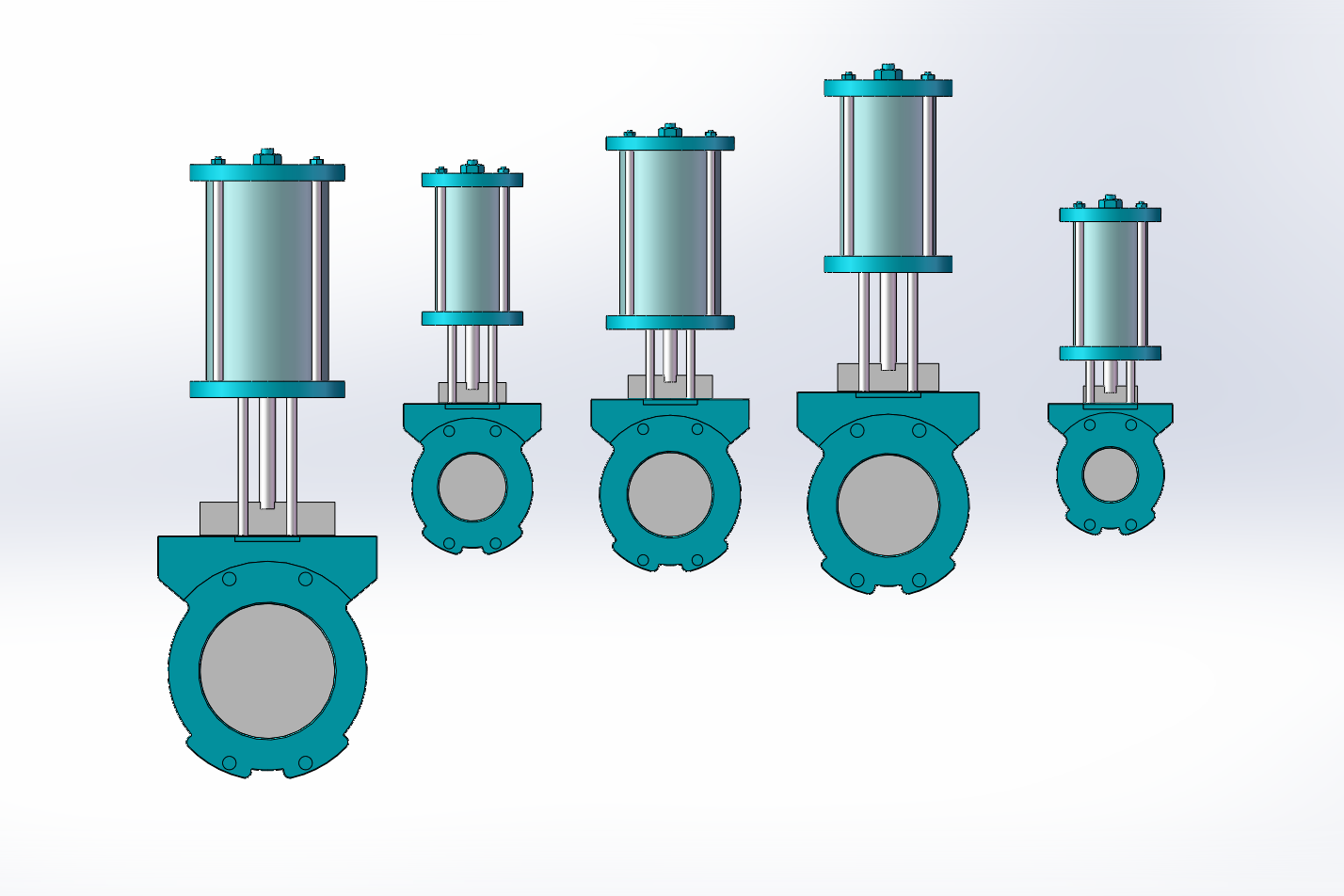

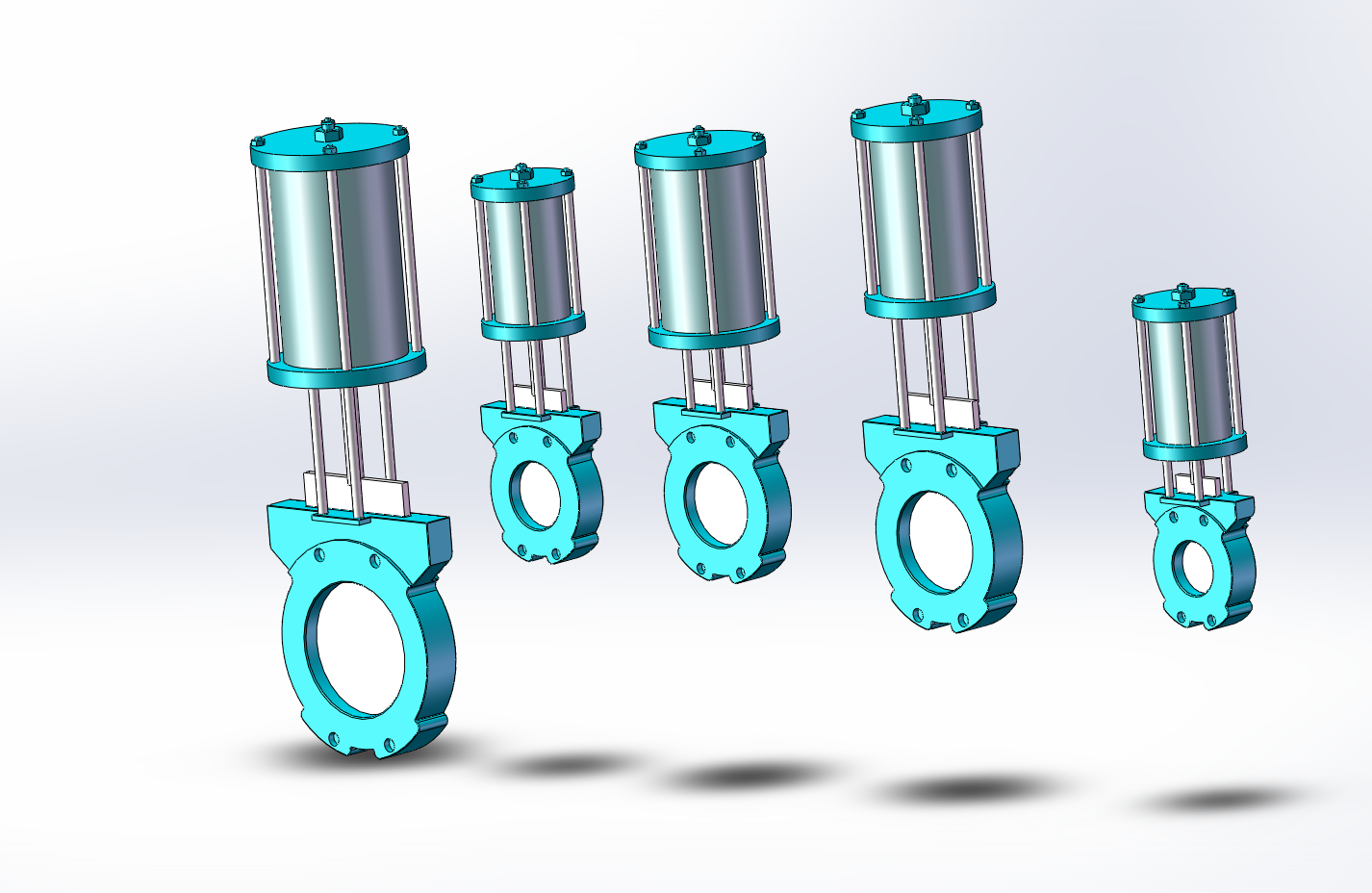

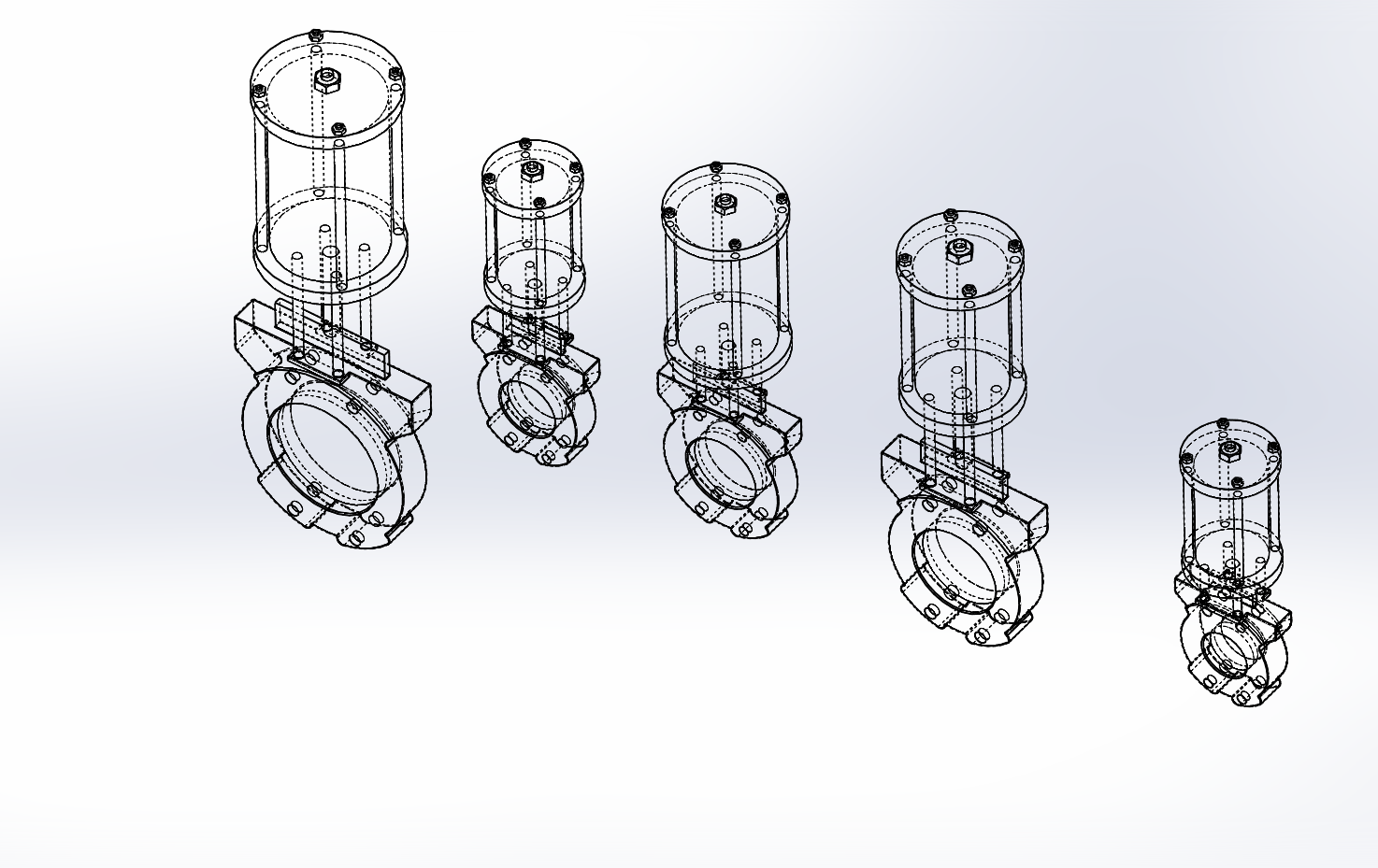

5款DN80-200气动浆液阀模型（ID:1889387）
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17404426662776.zip | 2.50M |
| 2 | DN80-200[DN100].sldprt | 372.87K |
| 3 | DN80-200[DN125].sldprt | 367.27K |
| 4 | DN80-200[DN150].sldprt | 369.19K |
| 5 | DN80-200[DN200].sldprt | 370.14K |
| 6 | DN80-200[DN80].sldprt | 441.15K |
| 7 | 装配体10.SLDASM | 692.69K |
此图纸下载需要26金币
立即下载
发布者
156****6923
创作: 7819
粉丝: 39
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：2.56M
所需金币：26
上传时间：2025-02-25 08:18:07
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2017
标签
浆液阀
图纸简介
DN80-200气动浆液阀 ，气动浆液阀是一种以压缩空气为介质，通过气缸动作实现启闭的阀门。它主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等部件组成。气动浆液阀采用对夹式结构，具有体积小、重量轻、完全敞开的通道可以防止介质在阀内沉积，新研制的U型密封圈保证良好的密封性，闸板的外密封通过嵌在阀体内的弹性密封条实现，并可借助螺钉和压板进行调整。此外，气动浆液阀的流阻小，安装维修方便
