332.8V314AH-104串液冷电池包（ID:1905718）
0.png)
1.png)
2.png)
3.png)
4.png)

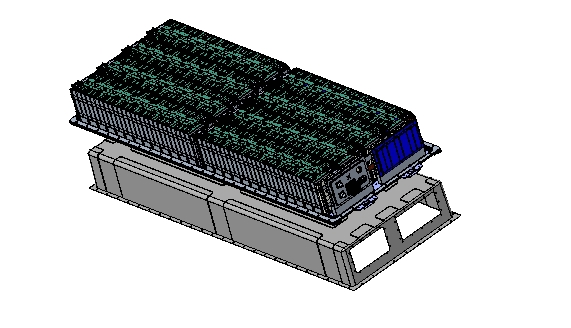

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17414038431224.rar | 15.51M |
| 2 | 332.8V314ah液冷电池包.stp | 92.07M |
| 3 | 串联铜排.png | 246.94K |
| 4 | 内部结构.png | 387.13K |
| 5 | 液冷电池包结构总装.png | 129.21K |
| 6 | 电气总装配.png | 368.96K |
| 7 | 箱盖与其他装配.png | 78.33K |
此图纸下载需要200金币
立即下载
发布者
159****8709
创作: 4
粉丝: 1
加入时间：2024-03-08
模型信息
图纸格式：stp
文件大小：15.88M
所需金币：200
上传时间：2025-03-08 11:17:26
是否可编辑：可修改，包括参数
版本：STEP
标签
储能
液冷
314电芯
图纸简介

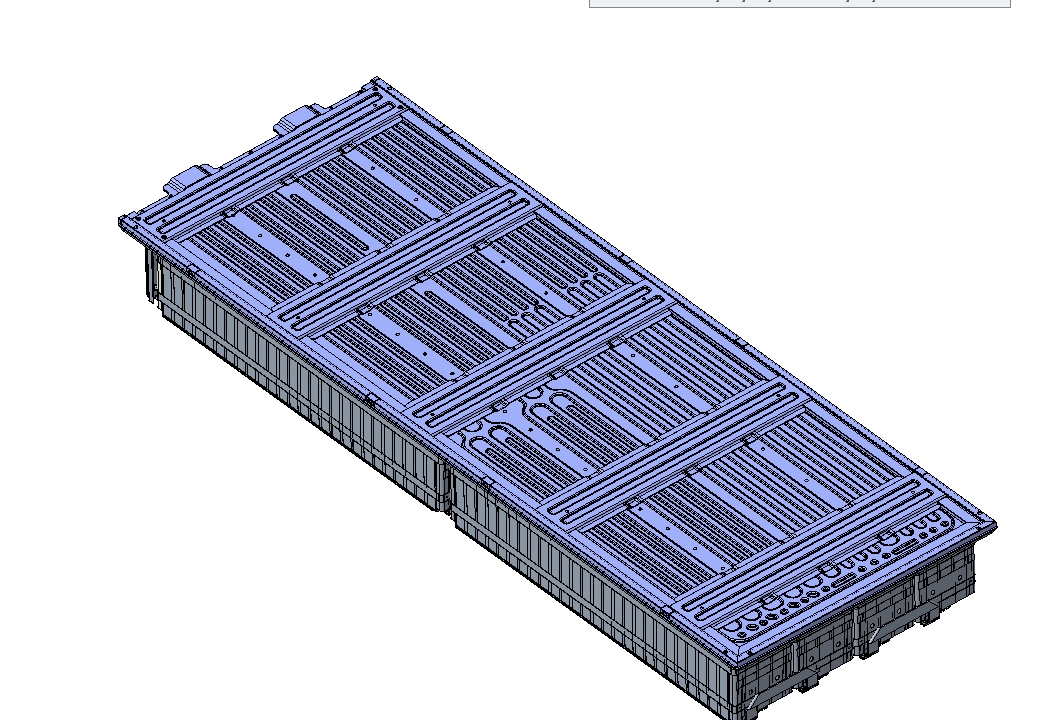

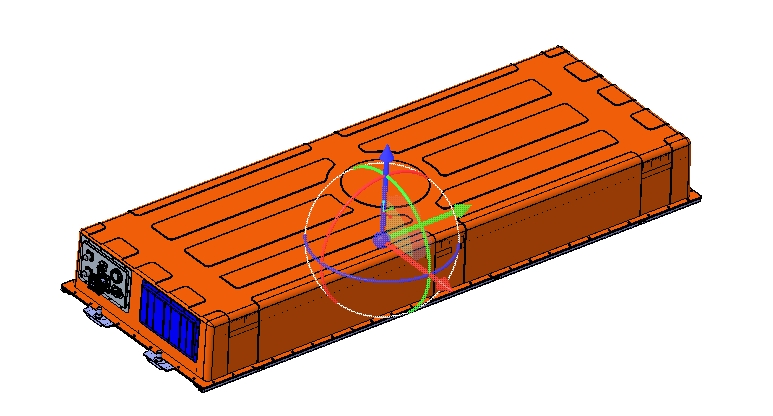

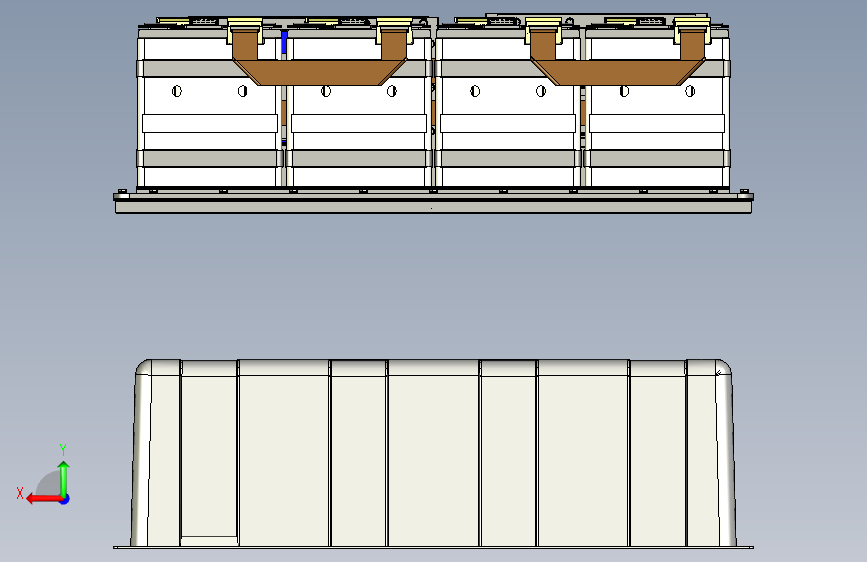

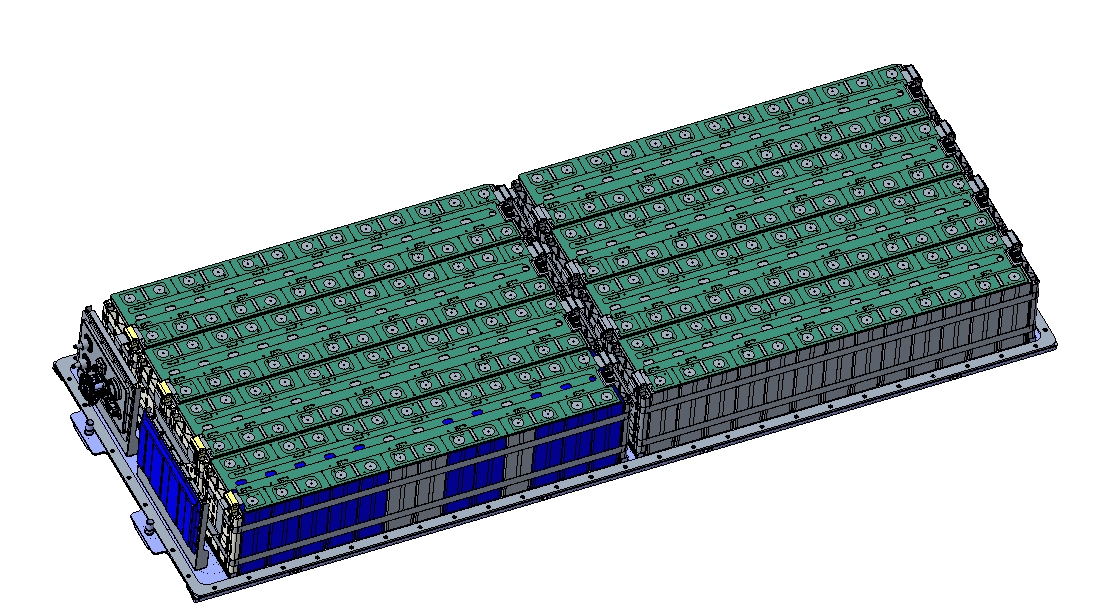

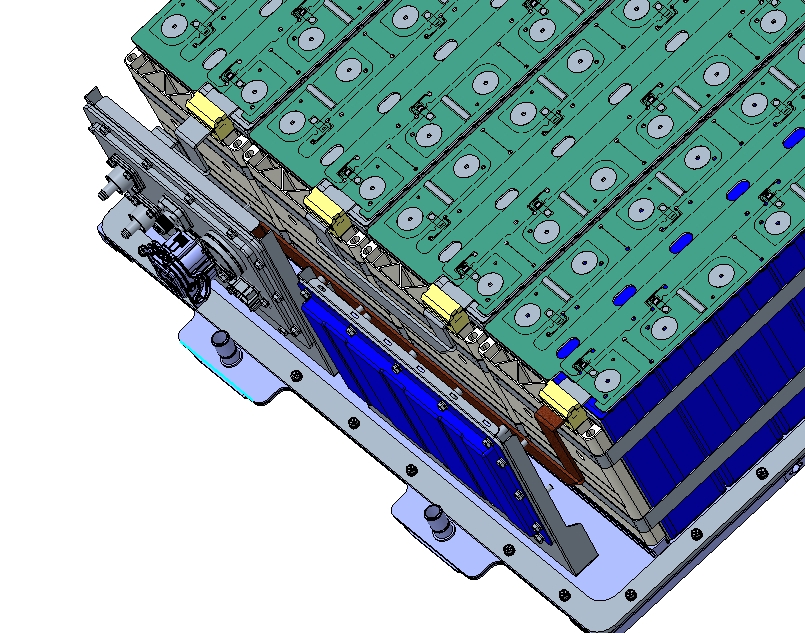

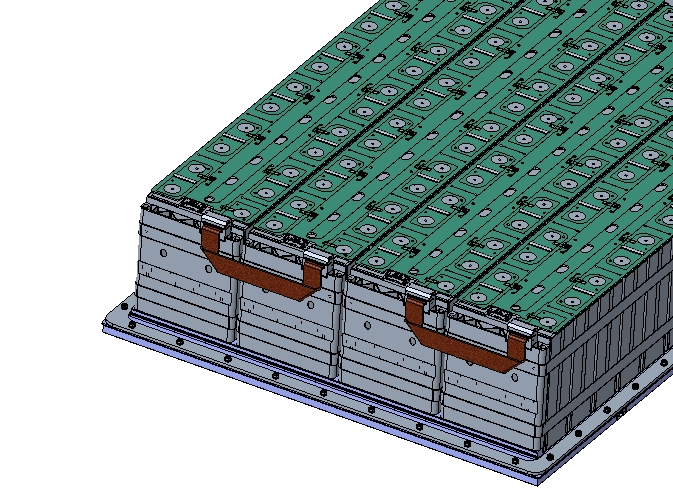

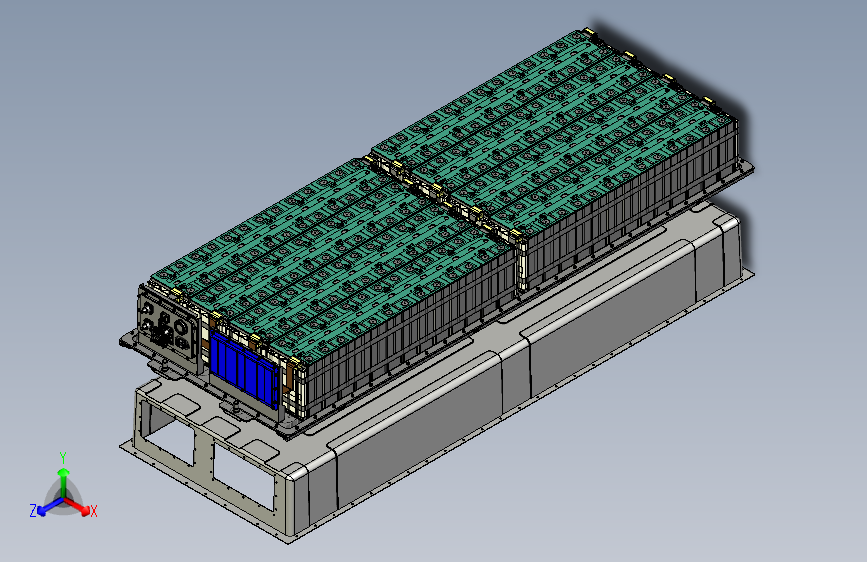

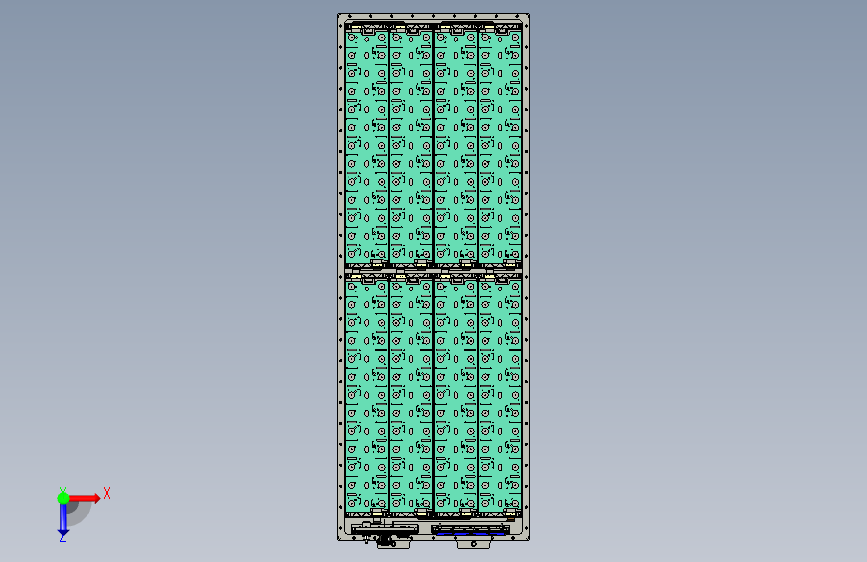

图纸为储能液冷锂电池，电芯使用的是314Ah磷酸铁锂电池，1P104S组成332.8V314Ah电池模组，通过1P13S组成单个模块，8个模块组成整个模组，顶部串连排采用CCS集成母排方案，集成电压温度检测，电池底部设计有液冷板，采购钎焊工艺加工而成，电芯和液冷板之间涂有导热凝胶，上盖采用注塑或者吸塑工艺，前部左侧为输出连接器，通信端子，防爆阀，消防喷头，右侧为BMS，外置可更换，BMS护量采用注塑工艺加工。
