振动盘供料机构（ID:2109381）

机械设备 / 非标机械 / 振动盘供料机构

©非原创

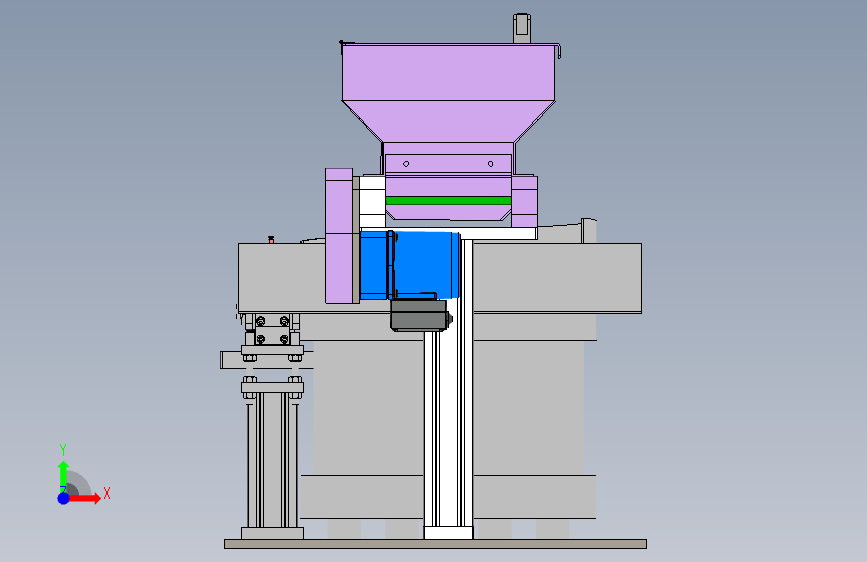

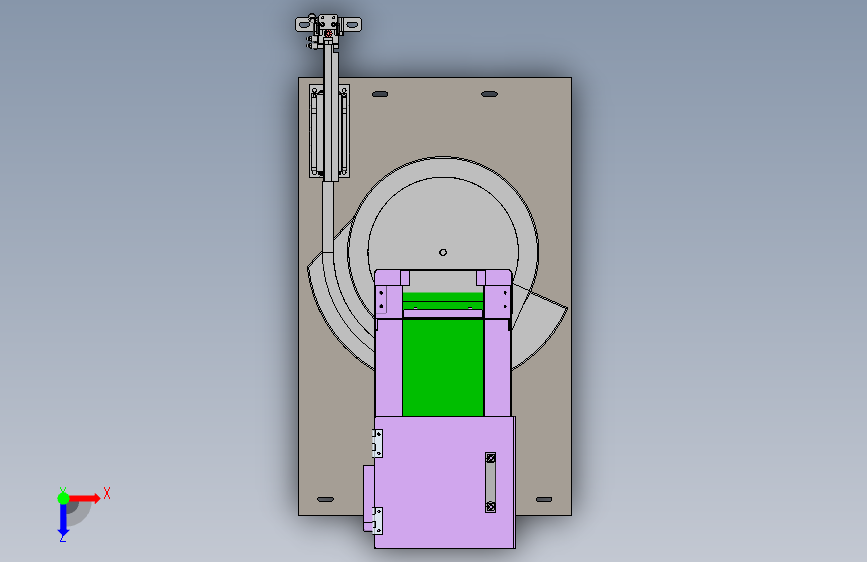

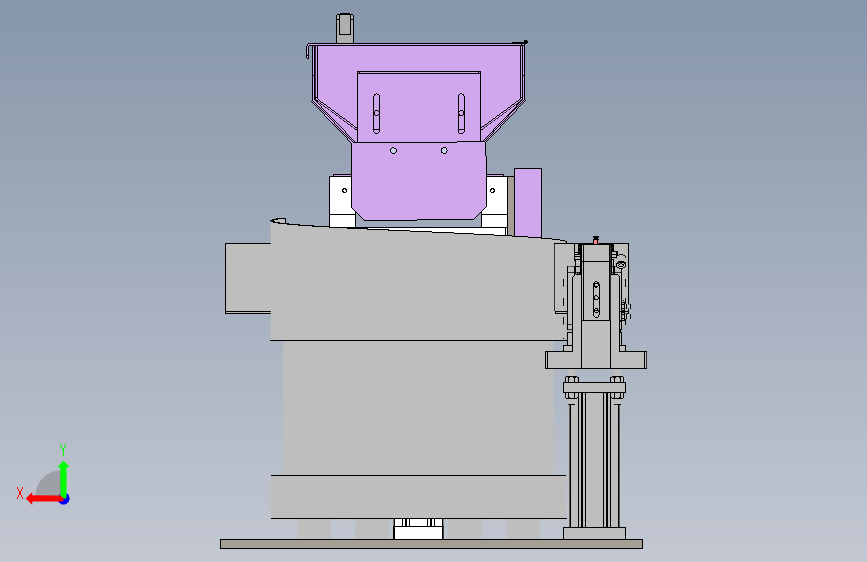

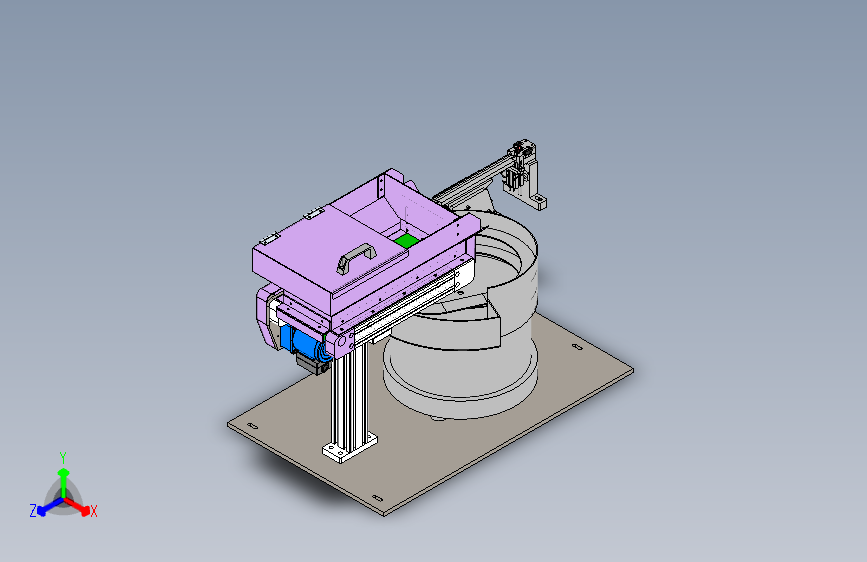

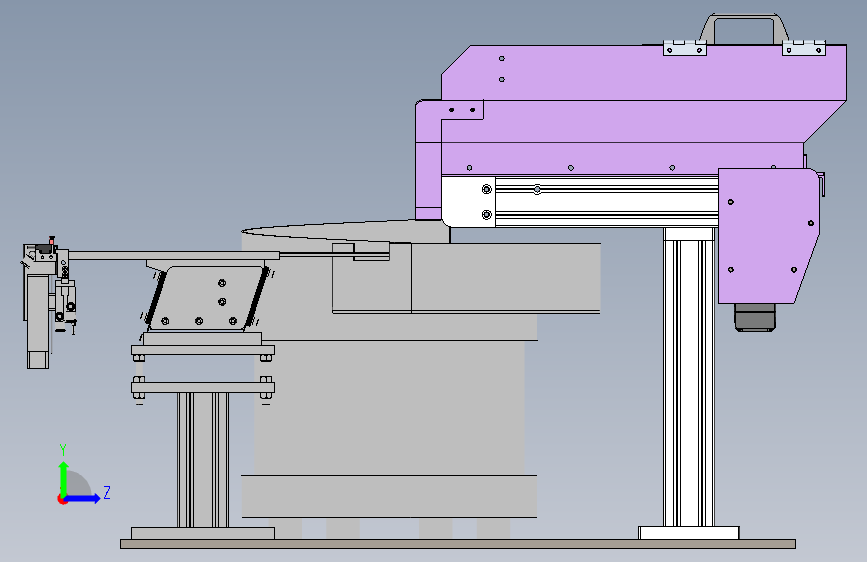

平面图

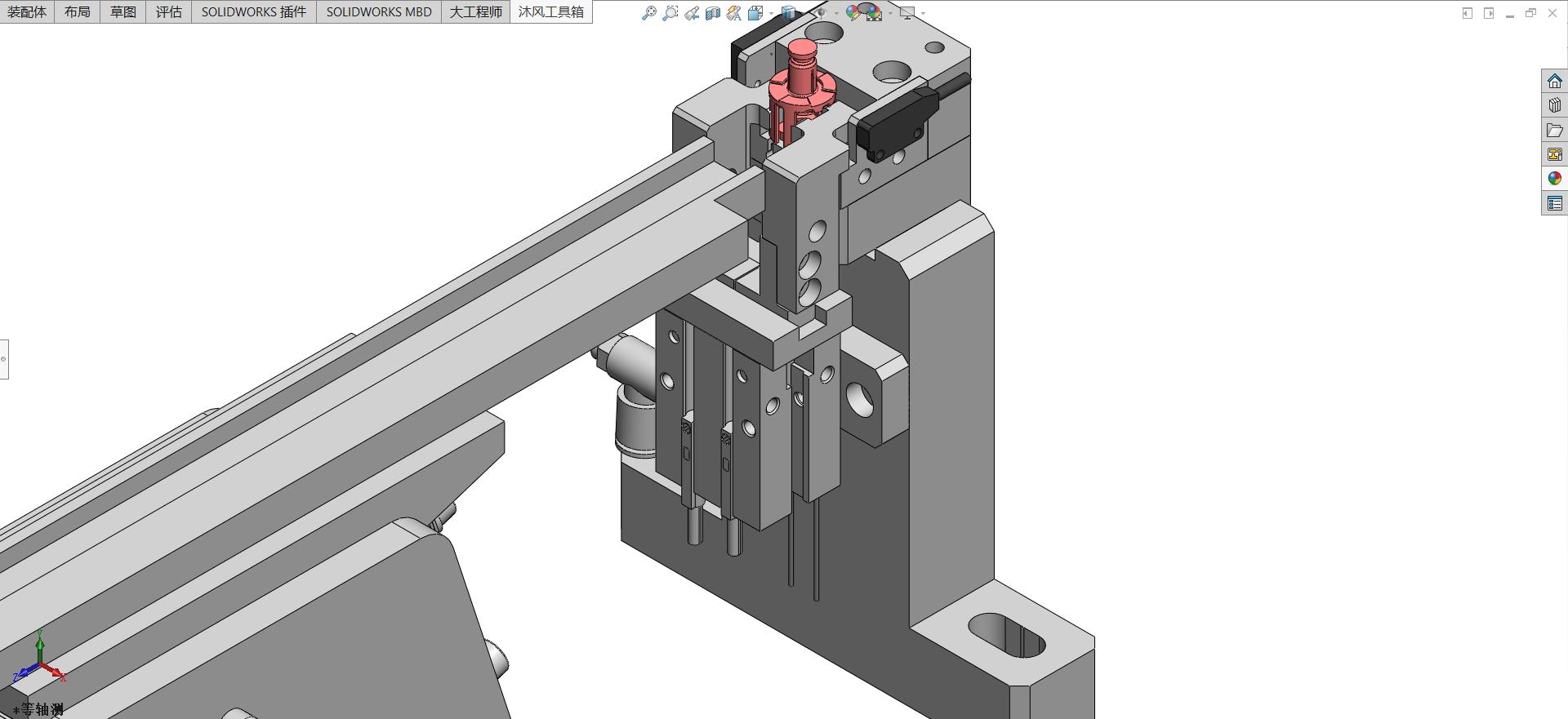

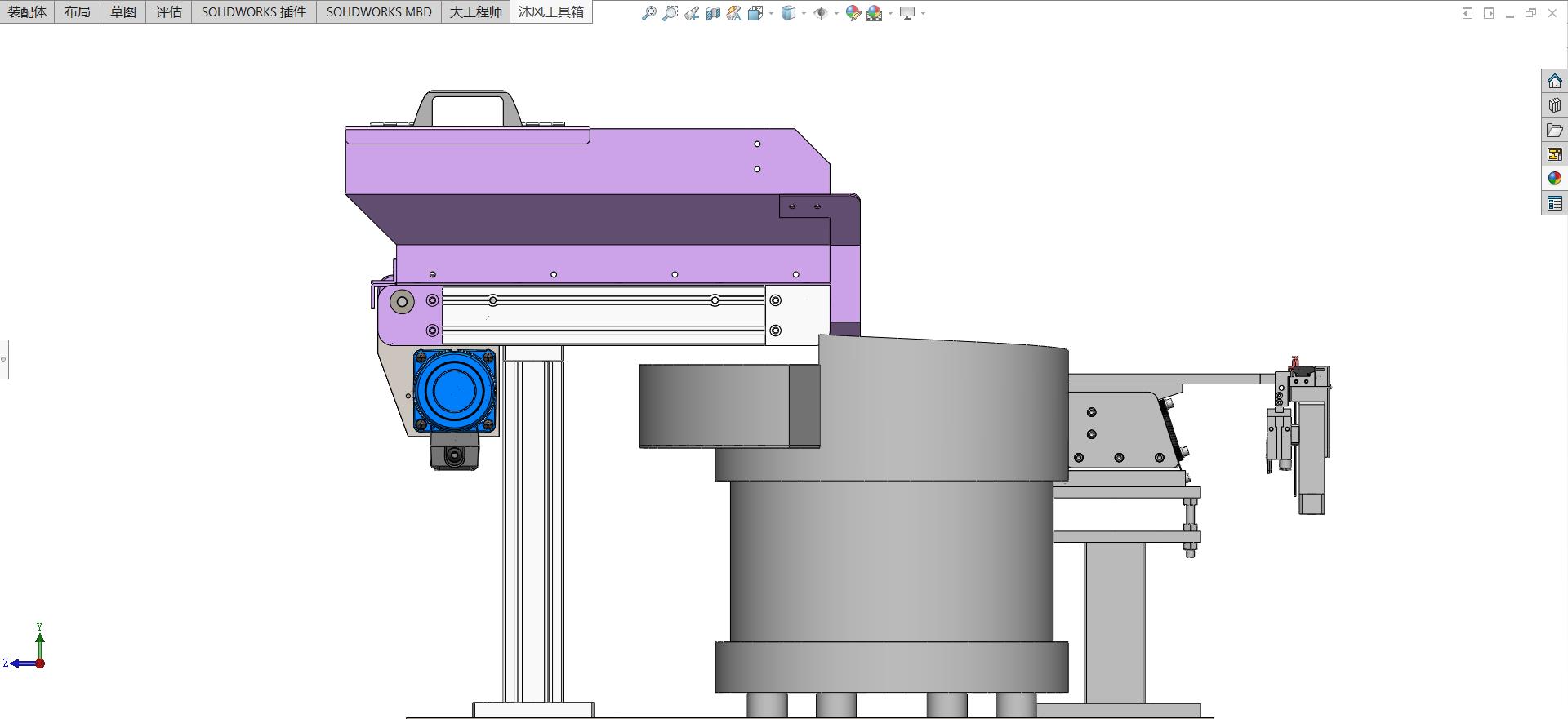

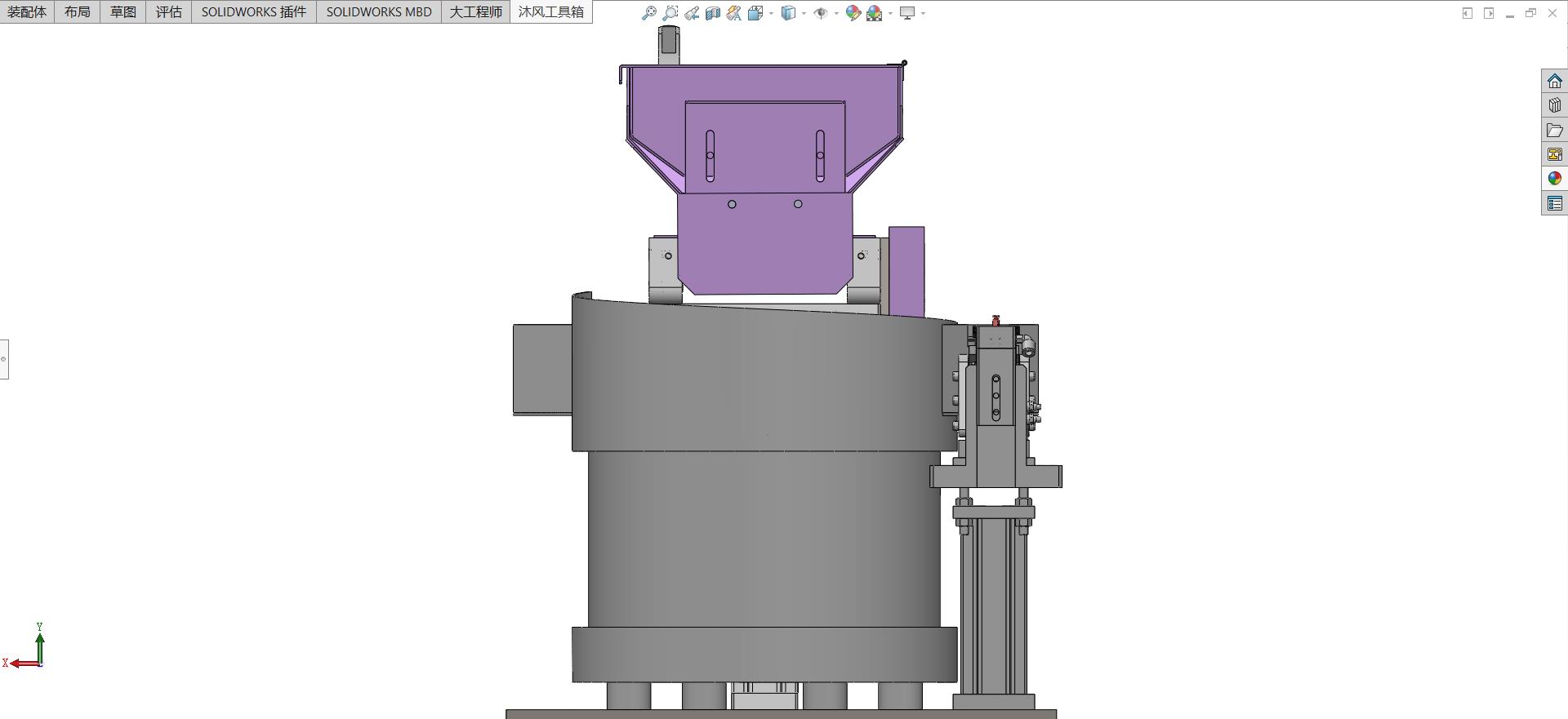

3D视图

文件列表

#	文件名称	文件大小
1	17467981796551.zip	16.19M
2	HFE01-5001.sldprt	20.03K
3	HFE01-5002.sldprt	19.82K
4	JGCK046-000振动盘供料机构.SLDASM	3.46M
5	JGCK046-000振动盘供料机构.STEP	20.01M
6	JGCK046-000振动盘供料机构.x_t	9.24M
7	JGCK046-100皮带供料组件.sldasm	2.02M
8	JGCK046-101.sldprt	32.91K
9	JGCK046-102.sldprt	26.35K
10	JGCK046-103.sldprt	23.98K
11	JGCK046-104.sldprt	17.97K
12	JGCK046-105.sldprt	28.15K
13	JGCK046-106.sldprt	27.11K
14	JGCK046-107.sldprt	28.54K
15	JGCK046-108.sldprt	24.25K
16	JGCK046-109.sldprt	25.27K
17	JGCK046-110.sldprt	20.91K
18	JGCK046-111.sldprt	19.95K
19	JGCK046-112.sldprt	22.85K
20	JGCK046-113.sldprt	113.61K
21	JGCK046-114.sldprt	21.54K
22	JGCK046-115.sldprt	44.57K
23	JGCK046-116.sldprt	14.70K
24	JGCK046-117.sldprt	22.21K
25	JGCK046-118.sldprt	21.08K
26	JGCK046-119.sldprt	20.83K
27	JGCK046-120.sldprt	17.47K
28	JGCK046-121.sldprt	26.14K
29	JGCK046-122.sldprt	26.23K
30	JGCK046-123.sldprt	28.82K
31	JGCK046-124.sldprt	154.82K
32	JGCK046-125.sldprt	19.17K
33	JGCK046-126.sldprt	70.75K
34	JGCK046-127.sldprt	14.35K
35	JGCK046-128.sldprt	15.40K
36	JGCK046-200振动盘送料组件.sldasm	27.26K
37	JGCK046-201.sldprt	25.05K
38	JGCK046-202.sldprt	24.43K
39	JGCK046-203.sldprt	66.07K
40	JGCK046-204.sldprt	18.96K
41	JGCK046-205.sldprt	14.46K
42	JGCK046-206.sldprt	18.12K
43	JGCK046-207.sldprt	18.36K
44	JGCK046-300气缸分料组件.sldasm	28.36K
45	JGCK046-301.sldprt	31.01K
46	JGCK046-302.sldprt	23.50K
47	JGCK046-303.sldprt	48.40K
48	JGCK046-304.sldprt	27.88K
49	JGCK046-305.sldprt	23.59K
50	JGCK046-306.sldprt	27.65K
51	JGCK046-307.sldprt	18.58K
52	OMRON光纤传感器E32-D22B.sldprt	14.66K
53	OMRON对射光电EX-11B受光器.sldprt	25.52K
54	OMRON对射光电EX-11B（投光器.sldprt	23.64K
55	SMC快速接头KQ2L06-M5.sldprt	22.81K
56	SMC气动夹爪MHZ2-16D-M9BL.sldprt	106.24K
57	SMC节流阀AS1201F-M5-06.sldprt	21.58K
58	产品模型HS7920F.sldprt	269.70K
59	市购六角螺母M8.sldprt	22.02K
60	市购平皮带CRMF1160.sldprt	17.31K
61	市购振动盘350.sldprt	63.25K
62	市购直线送料器140.sldprt	271.26K
63	市购链轮SP25B18-N-10.sldprt	77.17K
64	怡合达拉手XAB41-L90-H36-E.sldprt	24.20K
65	怡合达铰链HFE01-50-1.sldasm	21.21K
66	怡合达铰链HFE01-50.sldasm	20.88K
67	精研电机标准电机25ys01-18.sldprt	1.57M

此图纸下载需要30金币

立即下载

发布者

幻现时空

创作: 112

粉丝: 8

加入时间：2024-12-15

私信

关注

模型信息

图纸格式：sldprt,sldasm,step,x_t

文件大小：16.58M

所需金币：30

上传时间：2025-05-09 21:43:47

是否可编辑：可修改，不包括参数

版本：SOLIDWORKS 2018

标签

振动盘

图纸简介

振动盘供料机构的工作原理基于电磁振动原理。料斗下方安装有一个脉冲电磁铁，当电磁铁通电时，会产生脉冲磁场，使料斗在垂直方向上产生振动。同时，由于弹片的倾斜，料斗还会绕其垂直轴做扭摆振动。这种复合振动使料斗内的工件受到激励，沿螺旋轨道上升，并在上升过程中经过一系列轨道的筛选或姿态变化，最终按照组装或加工的要求呈统一状态自动进入组装或加工位置。
