螺旋榨油机设计（SW+CAD+说明书）（ID:2382385）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17524089249920.zip | 72.79M |
| 2 | 1.png | 485.49K |
| 3 | 2.png | 447.58K |
| 4 | 3.png | 192.99K |
| 5 | 4.png | 265.99K |
| 6 | 5.png | 11.28K |
| 7 | 6.png | 433.89K |
| 8 | 7.png | 223.27K |
| 9 | 8.png | 145.51K |
| 10 | 9.png | 382.44K |
| 11 | （论文）螺旋榨油机设计.docx | 3.41M |
| 12 | 榨油机-主动小带轮100-A3.dwg | 59.61K |
| 13 | 榨油机-减速器大齿轮-A3.dwg | 60.43K |
| 14 | 榨油机-减速器箱盖-A2.dwg | 431.53K |
| 15 | 榨油机-减速器装配图-A2.dwg | 157.50K |
| 16 | 榨油机-减速器输入轴-A3.dwg | 61.67K |
| 17 | 榨油机-减速器输出轴-A3.dwg | 51.78K |
| 18 | 榨油机-左支座-A2.DWG | 80.85K |
| 19 | 榨油机-左支座端盖-A3.DWG | 58.51K |
| 20 | 榨油机-螺旋主轴大带轮250-A2.DWG | 71.78K |
| 21 | 螺旋榨油机-总装配-A0.DWG | 1.21M |
| 22 | 螺旋榨油机-总装配.SLDASM | 8.61M |
| 23 | 螺旋榨油机-总装配.SLDDRW | 17.38M |
| 24 | 榨油机-入料搅拌大锥齿轮.SLDPRT | 2.70M |
| 25 | 榨油机-下铰笼.SLDPRT | 181.61K |
| 26 | 榨油机-保护壳1.SLDPRT | 139.85K |
| 27 | 榨油机-入料组件.SLDASM | 324.61K |
| 28 | 榨油机-小锥齿轮.SLDPRT | 933.01K |
| 29 | 榨油机-拨饼杆.SLDPRT | 149.45K |
| 30 | 榨油机-搅拌固定板1.SLDPRT | 90.79K |
| 31 | 榨油机-搅拌电机.SLDPRT | 145.58K |
| 32 | 榨油机-搅拌电机安装板.SLDPRT | 150.01K |
| 33 | 榨油机-支撑架.SLDPRT | 373.10K |
| 34 | 榨油机-料斗上圈.SLDPRT | 280.95K |
| 35 | 榨油机-料斗底座.SLDPRT | 88.21K |
| 36 | 榨油机-料斗腰圈.SLDPRT | 104.29K |
| 37 | 榨油机-横轴.SLDPRT | 103.92K |
| 38 | 榨油机-竖直轴承支架.SLDPRT | 102.08K |
| 39 | 榨油机-竖轴.SLDPRT | 104.22K |
| 40 | 榨油机-竖轴轴承6205.SLDPRT | 220.48K |
| 41 | 榨油机-联轴器.SLDPRT | 461.79K |
| 42 | 榨油机-联轴器1.SLDPRT | 534.71K |
| 43 | 榨油机-收油组件.SLDPRT | 103.28K |
| 44 | 榨油机-减速器支座.SLDPRT | 129.24K |
| 45 | 榨油机-机架地脚板.SLDPRT | 61.92K |
| 46 | 榨油机-机架平台板.SLDPRT | 103.56K |
| 47 | 榨油机-机架底板.SLDPRT | 63.18K |
| 48 | 榨油机-机架横梁1.SLDPRT | 86.17K |
| 49 | 榨油机-机架竖梁1.SLDPRT | 97.65K |
| 50 | 榨油机-机架竖梁2.SLDPRT | 103.86K |
| 51 | 榨油机-机架竖梁3.SLDPRT | 82.73K |
| 52 | 榨油机-机架纵梁1.SLDPRT | 96.95K |
| 53 | 榨油机-机架组件.SLDASM | 175.90K |
| 54 | 榨油机-电机支座.SLDPRT | 127.02K |
| 55 | 榨油机-GB894．1-86轴用弹性挡圈A型40.SLDPRT | 84.97K |
| 56 | 榨油机-GB／T1096-1979普通平键A型12×45.SLDPRT | 118.97K |
| 57 | 榨油机-GB／T1096-1979普通平键A型14×980.SLDPRT | 81.22K |
| 58 | 榨油机-GB／T1096-1979普通平键C型6×37.SLDPRT | 85.45K |
| 59 | 榨油机-GB／T1096-1979普通平键C型8×43.SLDPRT | 87.67K |
| 60 | 榨油机-GB／T276-94深沟球轴承6308-2RZ.SLDPRT | 477.57K |
| 61 | 榨油机-GB／T276-94深沟球轴承6309-2RZ.SLDPRT | 490.58K |
| 62 | 榨油机-GB／T297-94圆锥滚子轴承32308.SLDPRT | 297.05K |
| 63 | 榨油机-GB／T297-94圆锥滚子轴承32309.SLDPRT | 294.55K |
| 64 | 榨油机-GB／T5780-2000六角头螺栓C级M16×70.SLDPRT | 157.01K |
| 65 | 榨油机-GB／T5781-2000六角头螺栓全螺纹C级M10×25.SLDPRT | 159.60K |
| 66 | 榨油机-GB／T5781-2000六角头螺栓全螺纹C级M10×35.SLDPRT | 155.53K |
| 67 | 榨油机-GB／T5781-2000六角头螺栓全螺纹C级M10×40.SLDPRT | 139.12K |
| 68 | 榨油机-GB／T5781-2000六角头螺栓全螺纹C级M12×40.SLDPRT | 145.39K |
| 69 | 榨油机-GB／T5781-2000六角头螺栓全螺纹C级M14×45.SLDPRT | 161.69K |
| 70 | 榨油机-GB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT | 126.82K |
| 71 | 榨油机-GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT | 134.43K |
| 72 | 榨油机-GB／T6187-2000全金属六角法兰面锁紧螺母M14.SLDPRT | 124.70K |
| 73 | 榨油机-GB／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT | 124.20K |
| 74 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M10×35.SLDPRT | 120.41K |
| 75 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M10×45.SLDPRT | 118.80K |
| 76 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M12×35.SLDPRT | 122.84K |
| 77 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M16×55.SLDPRT | 121.47K |
| 78 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M8×25.SLDPRT | 122.83K |
| 79 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M8×45.SLDPRT | 106.79K |
| 80 | 残渣饼收集组件.SLDPRT | 83.34K |
| 81 | 榨油机-出渣头.SLDPRT | 110.43K |
| 82 | 榨油机-挤压筒.SLDPRT | 481.35K |
| 83 | 榨油机-炸膛壳.SLDPRT | 184.48K |
| 84 | 榨油机-螺旋主轴.SLDDRW | 164.87K |
| 85 | 榨油机-螺旋主轴.SLDPRT | 128.25K |
| 86 | 榨油机-螺旋挤压套轴.SLDDRW | 248.10K |
| 87 | 榨油机-螺旋挤压套轴.SLDPRT | 558.84K |
| 88 | 榨油机-螺旋挤压组件.SLDASM | 520.07K |
| 89 | 榨油机-螺旋挤压组件.SLDDRW | 458.39K |
| 90 | 榨油机-调节手柄.SLDPRT | 118.33K |
| 91 | 榨油机-锁紧套.SLDPRT | 212.74K |
| 92 | 榨油机-一级减速器装配体.SLDPRT | 6.62M |
| 93 | 榨油机-一级减速器装配体1.SLDPRT | 10.04M |
| 94 | 榨油机-主动小带轮100.SLDDRW | 132.27K |
| 95 | 榨油机-主动小带轮100.SLDPRT | 173.43K |
| 96 | 榨油机-入料器锥斗支座.SLDPRT | 264.03K |
| 97 | 榨油机-减速器.SLDPRT | 1.16M |
| 98 | 榨油机-加热片.SLDPRT | 101.86K |
| 99 | 榨油机-右支座.SLDPRT | 315.52K |
| 100 | 榨油机-右支座端盖.SLDPRT | 130.33K |
| 101 | 榨油机-右连接座.SLDPRT | 262.85K |
| 102 | 榨油机-垫片1.SLDPRT | 80.74K |
| 103 | 榨油机-左支座.SLDDRW | 211.33K |
| 104 | 榨油机-左支座.SLDPRT | 310.00K |
| 105 | 榨油机-左支座端盖.SLDDRW | 143.74K |
| 106 | 榨油机-左支座端盖.SLDPRT | 146.04K |
| 107 | 榨油机-电机.SLDPRT | 1.92M |
| 108 | 榨油机-电机大带轮150.SLDPRT | 356.59K |
| 109 | 榨油机-电机大带轮180.SLDPRT | 346.47K |
| 110 | 榨油机-电机小带轮90.SLDPRT | 159.23K |
| 111 | 榨油机-皮带A型280.SLDPRT | 95.23K |
| 112 | 榨油机-皮带A型450.SLDPRT | 101.06K |
| 113 | 榨油机-联轴器.SLDPRT | 526.69K |
| 114 | 榨油机-联轴器1.SLDPRT | 477.42K |
| 115 | 榨油机-螺旋主轴大带轮250.SLDDRW | 182.38K |
| 116 | 榨油机-螺旋主轴大带轮250.SLDPRT | 304.97K |
| 117 | 榨油机-防堵盖板.SLDPRT | 80.80K |
| 118 | 榨油机-阻流环.SLDPRT | 86.46K |
| 119 | 榨油机-隔套1.SLDPRT | 109.88K |
| 120 | 过滤组件.SLDPRT | 683.95K |
| 121 | 榨油机-集油组件.SLDPRT | 138.59K |
此图纸下载需要2500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 596
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg,sldasm,slddrw,sldprt
文件大小：74.54M
所需金币：2500
上传时间：2025-07-13 20:16:10
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2024
标签
图纸简介

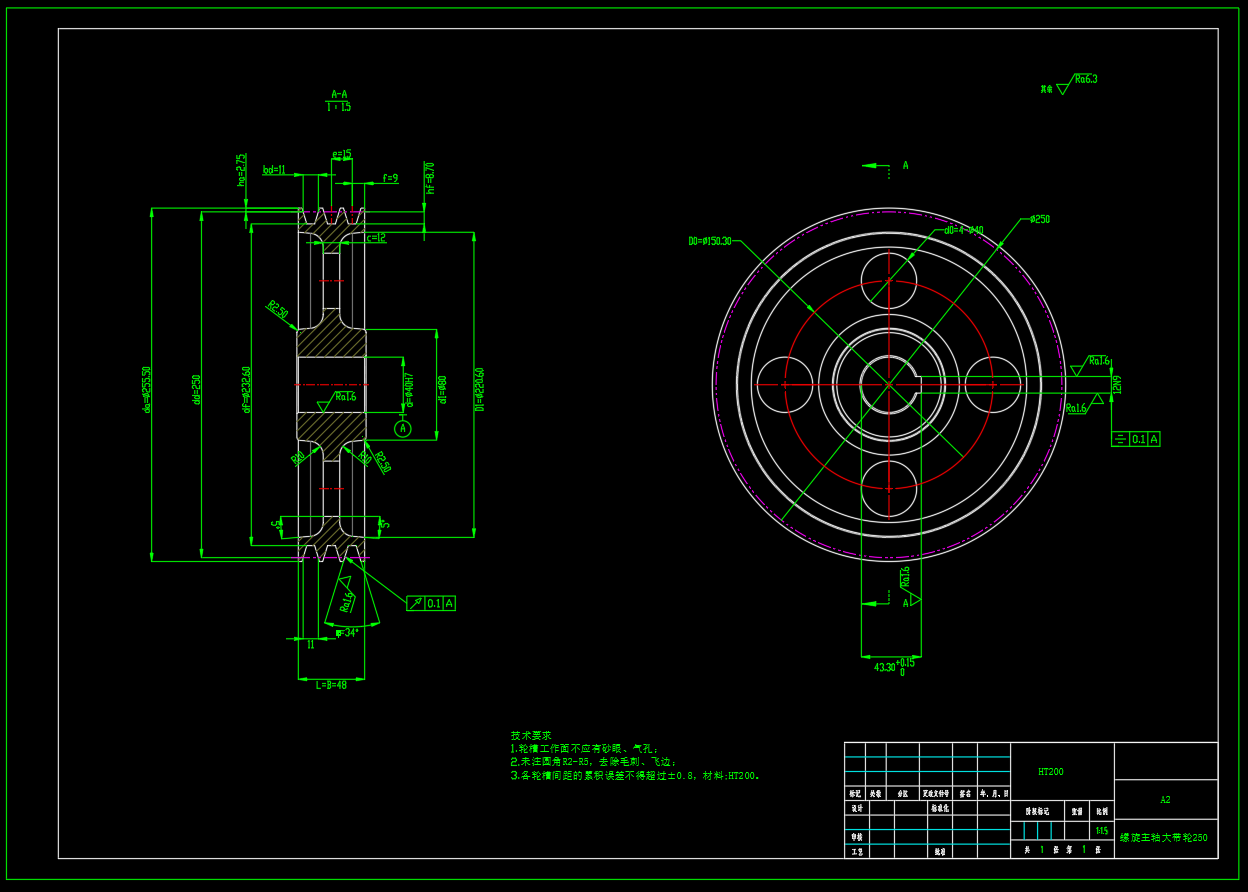

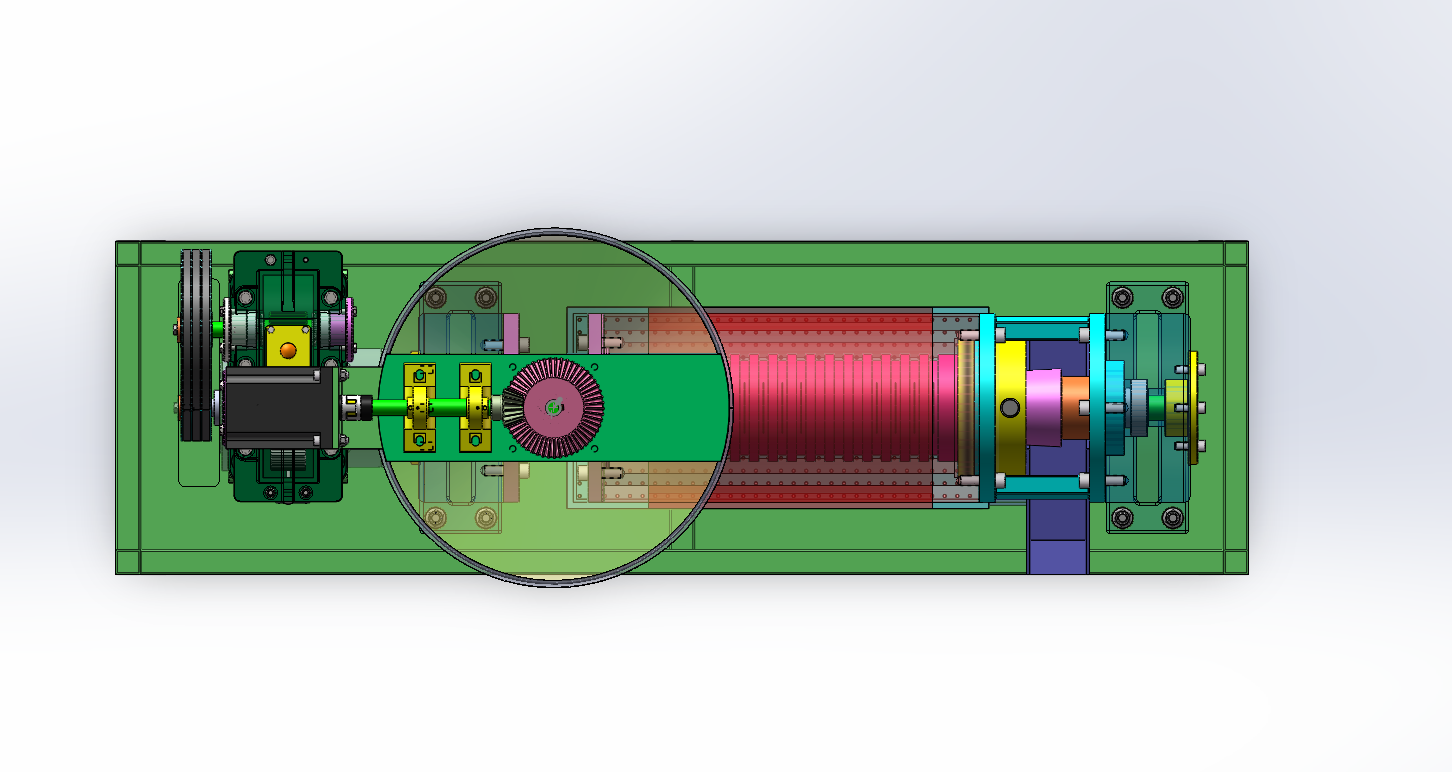

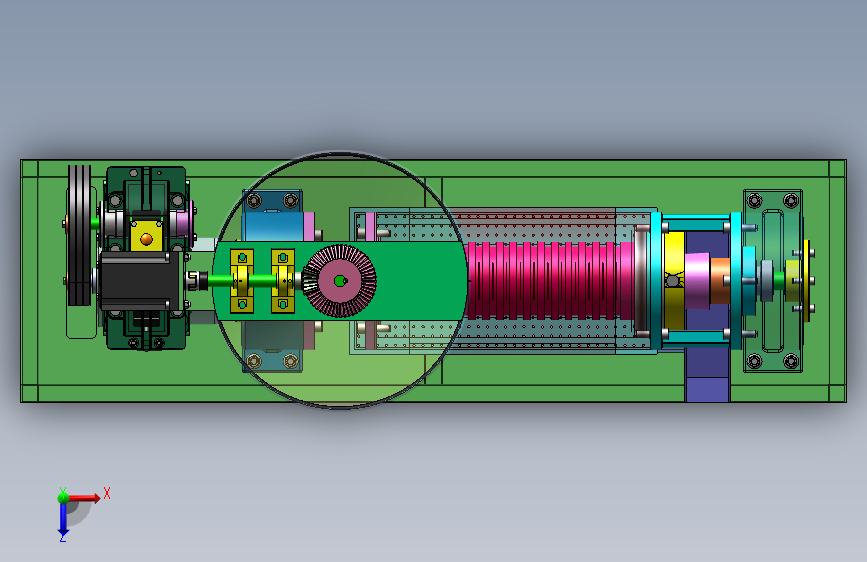

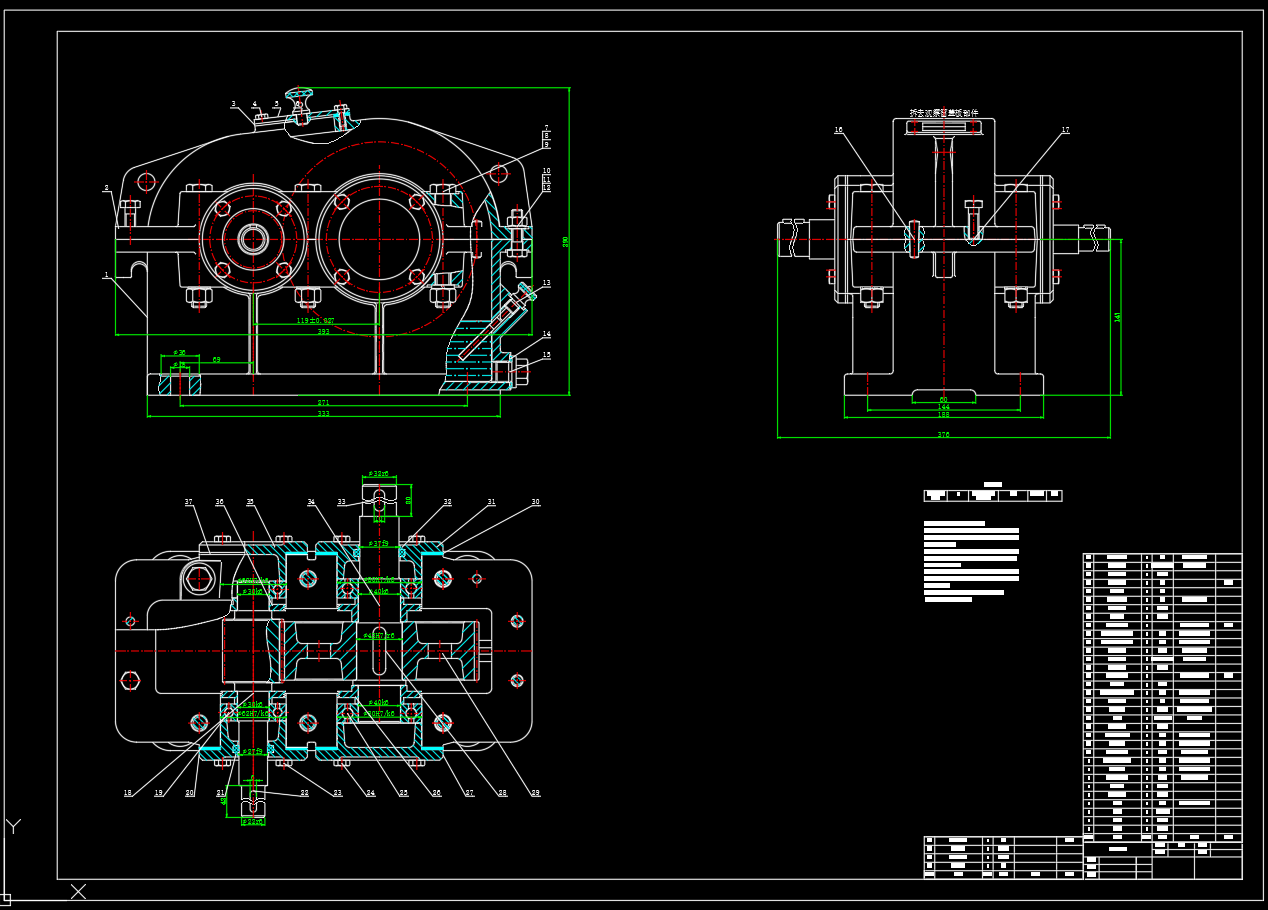

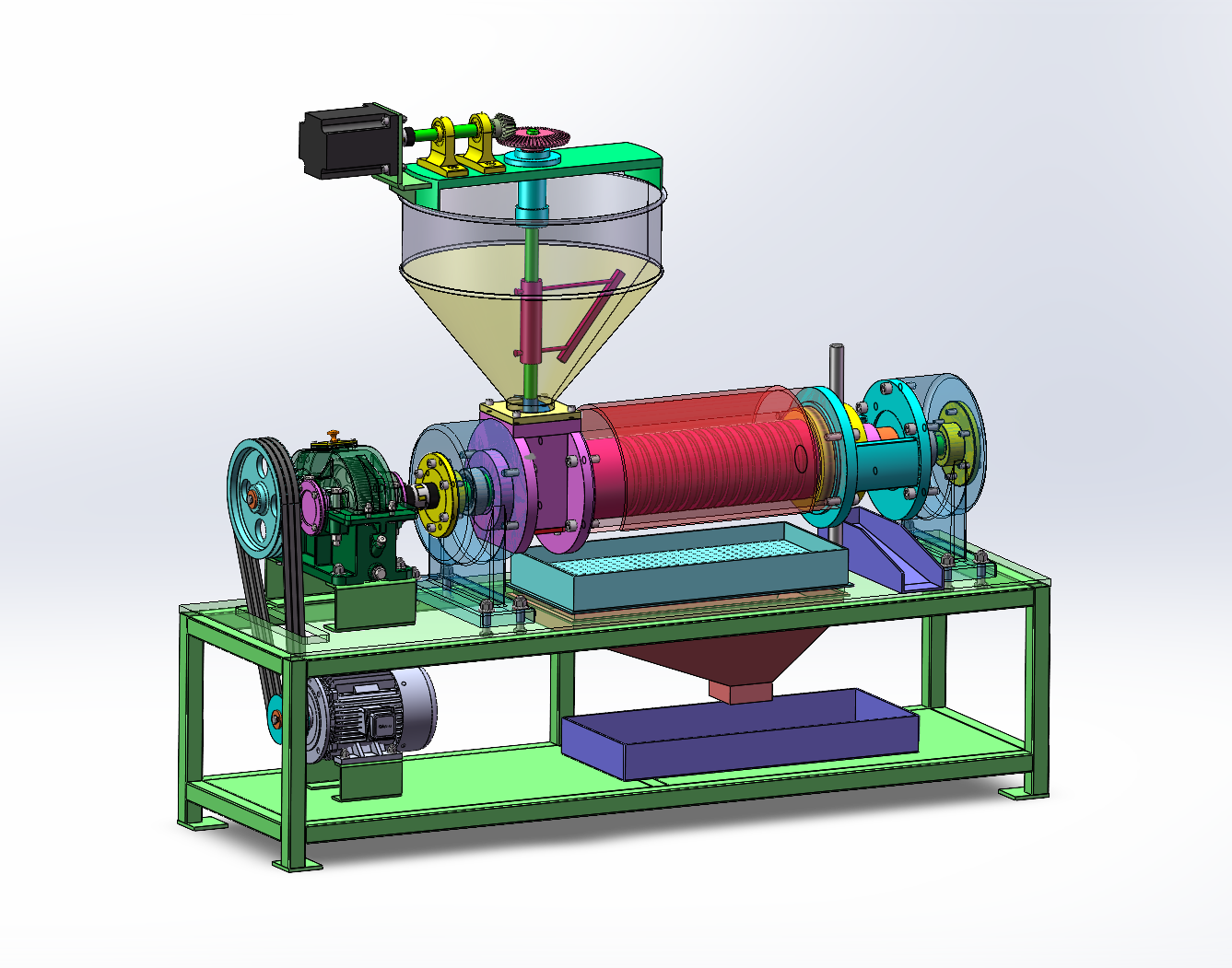

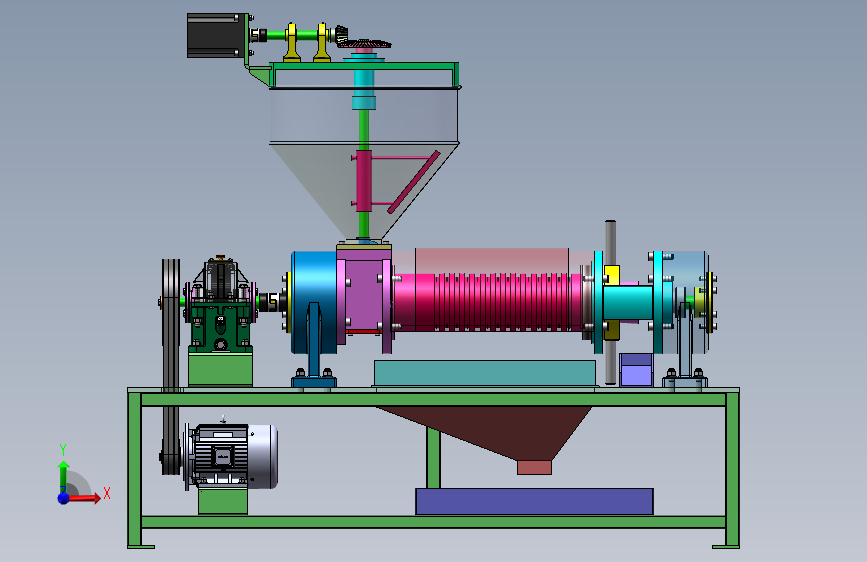

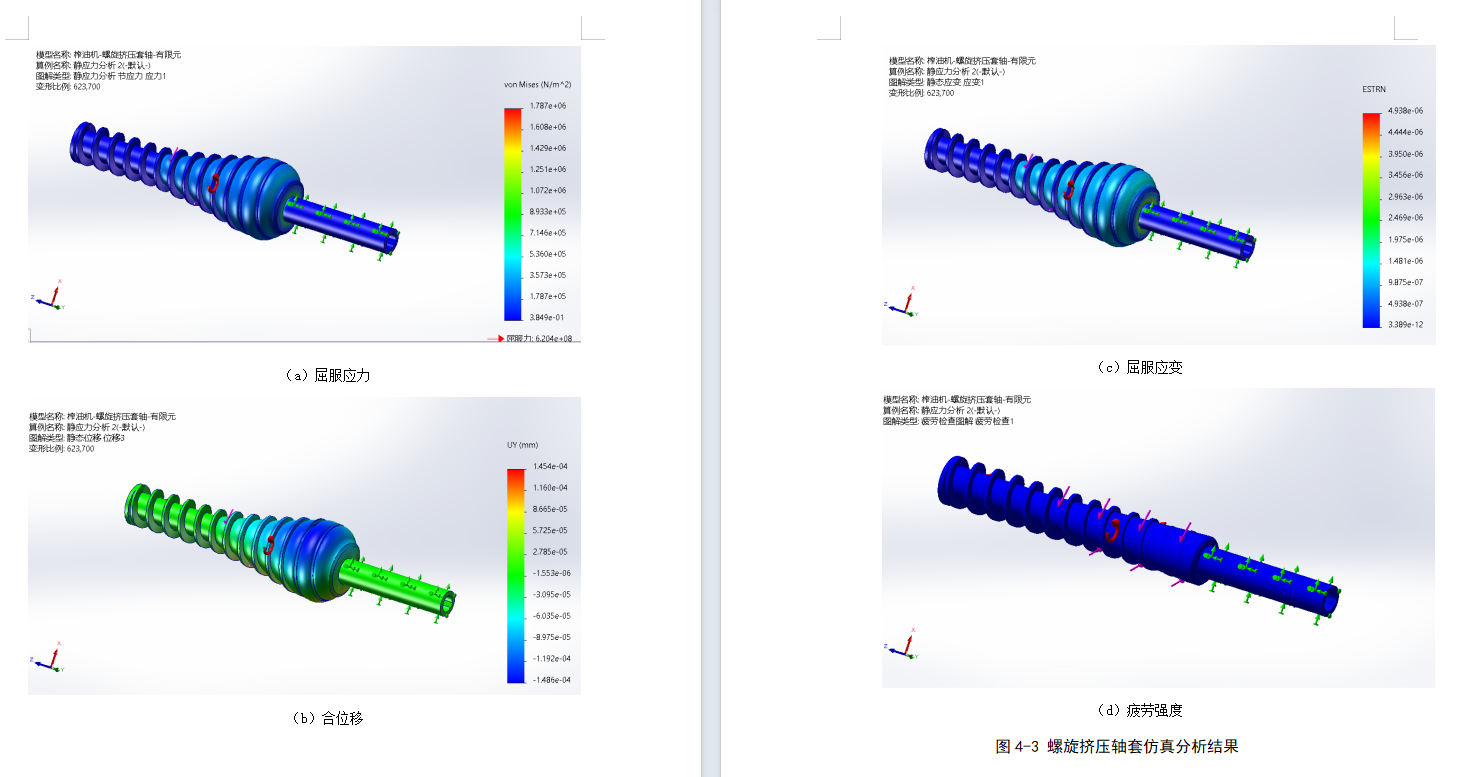

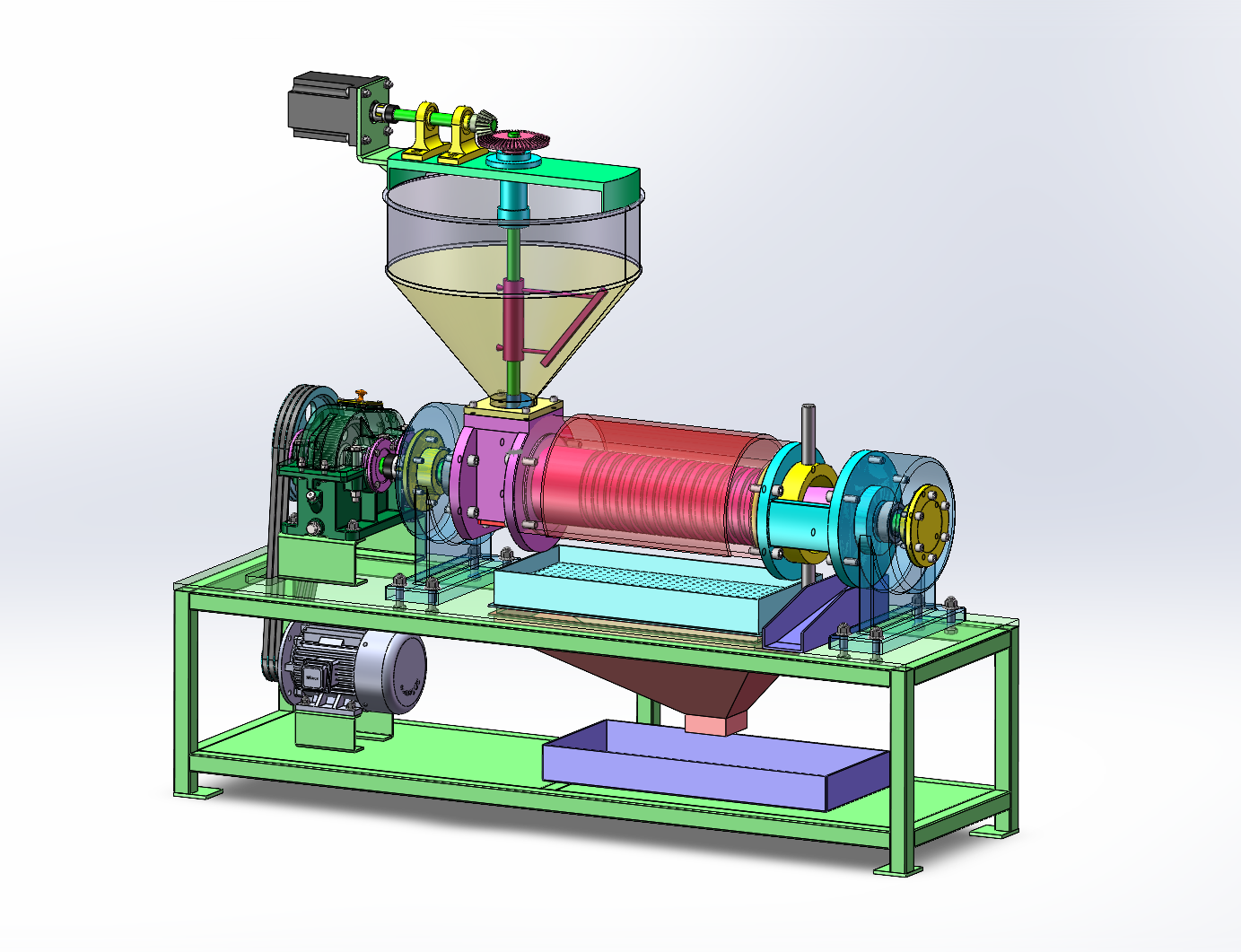

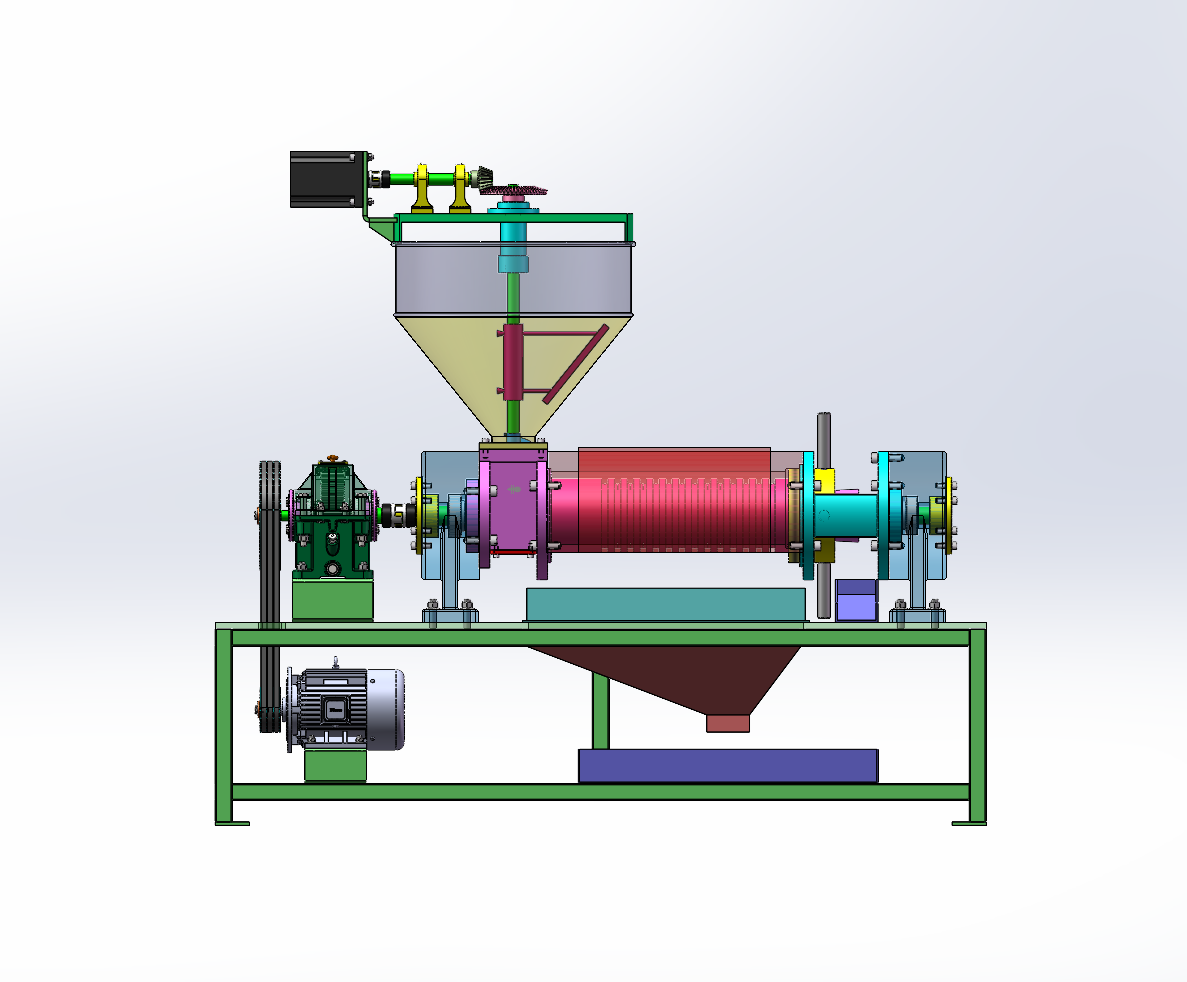

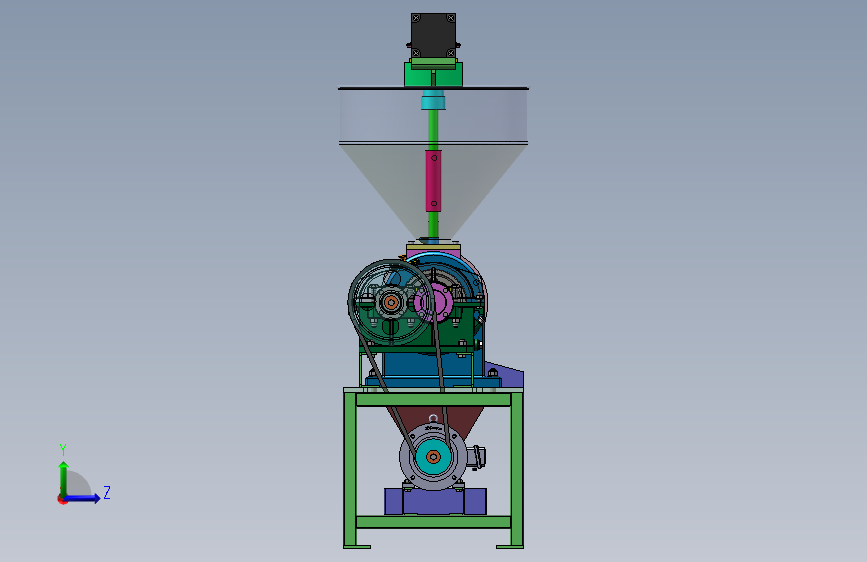

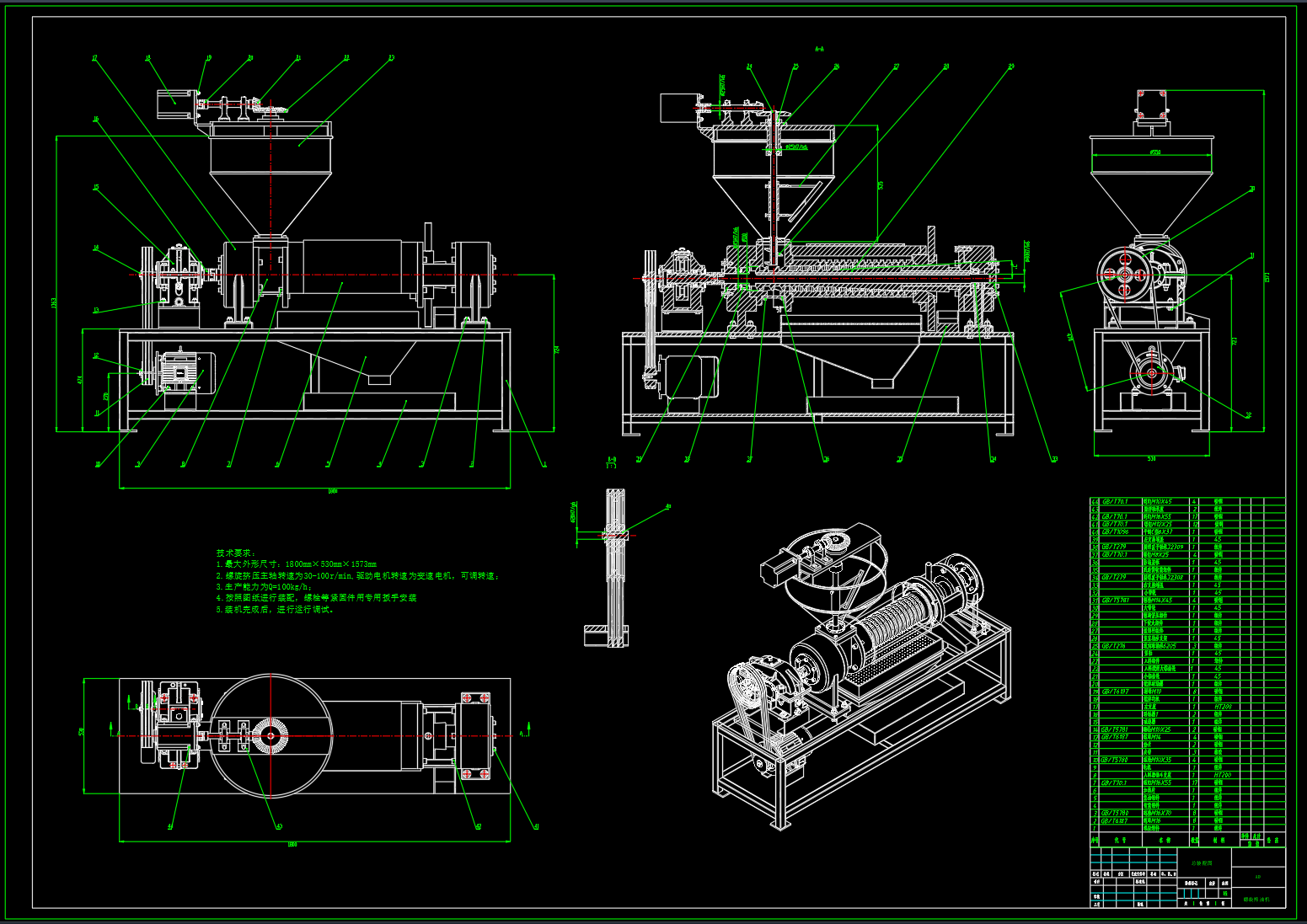

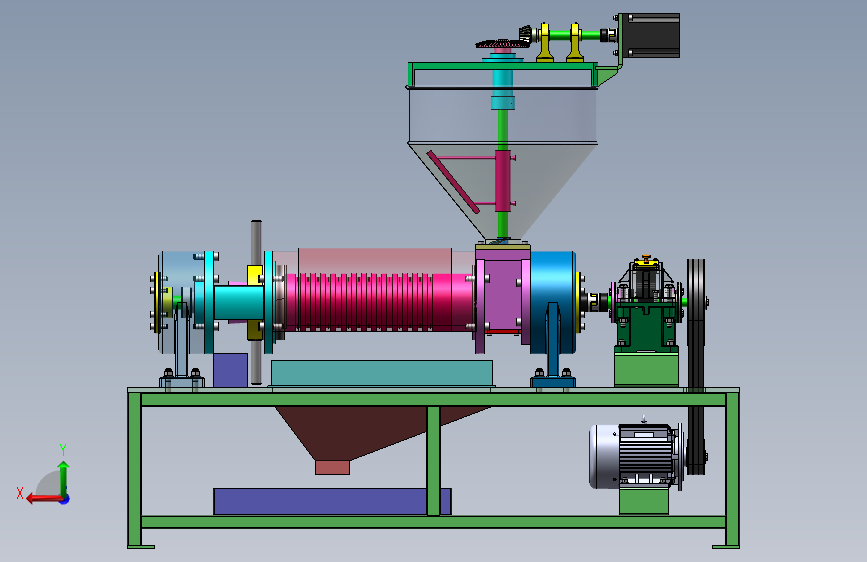

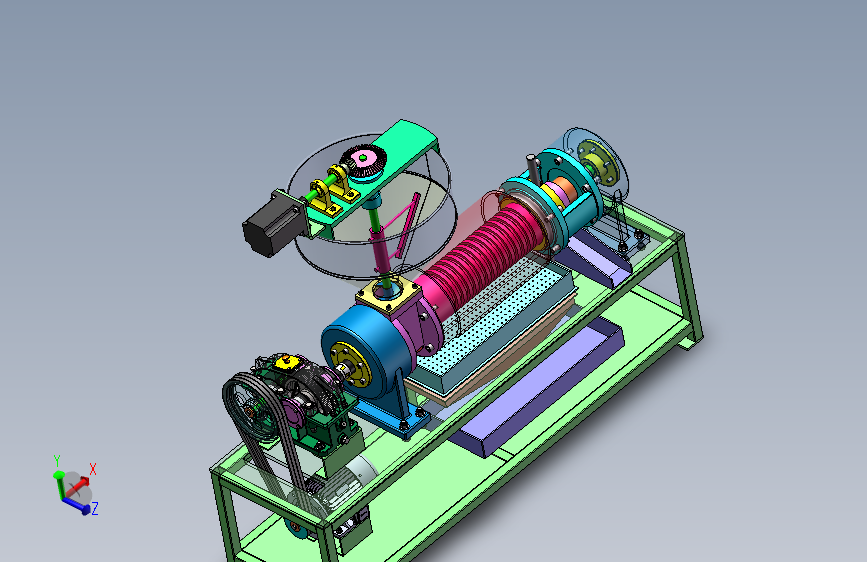

螺旋榨油机设计，包含整机三维SW2024设计，包含二维CAD总装配图，减速器装配图，减速器输入输出轴，左支座，左支座端盖，减速器端盖，大带轮，小带轮等。包含有限元分析，包含设计计算书。螺旋挤压组件驱动功率：2.5Kw（参考市场现有实际产品6YL功率，所以本文取小于3Kw的功率作为设计标准） 螺旋挤压主轴转速：30r/min-100r/min（变速电机驱动，可调式） 榨油最大生产能力：Q=100kg/h
