成型铣刀铣床液压系统（F=32KN）（CAD+说明书）（ID:2427824）
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17533679439530.zip | 1.40M |
| 2 | 1.png | 86.60K |
| 3 | 2.png | 148.14K |
| 4 | 3.png | 30.93K |
| 5 | 4.png | 158.62K |
| 6 | 5.png | 107.79K |
| 7 | 成型铣刀专用铣床-油缸装配图-A3.dwg | 706.94K |
| 8 | 成型铣刀专用铣床-液压系统原理图-A3.dwg | 203.77K |
| 9 | 成型铣刀专用铣床-负载图和速度图-A3.dwg | 166.07K |
| 10 | 说明书-成型铣刀专用铣床液压系统设计.doc | 480.10K |
此图纸下载需要500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 673
粉丝: 64
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：1.44M
所需金币：500
上传时间：2025-07-24 22:39:16
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

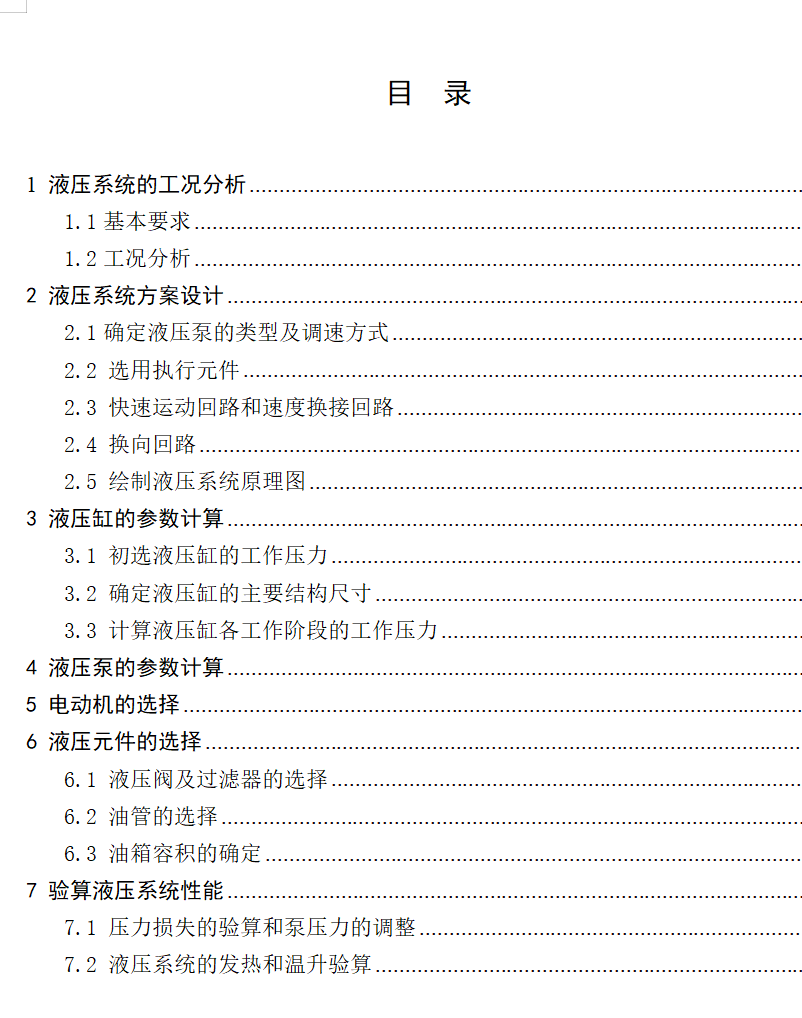

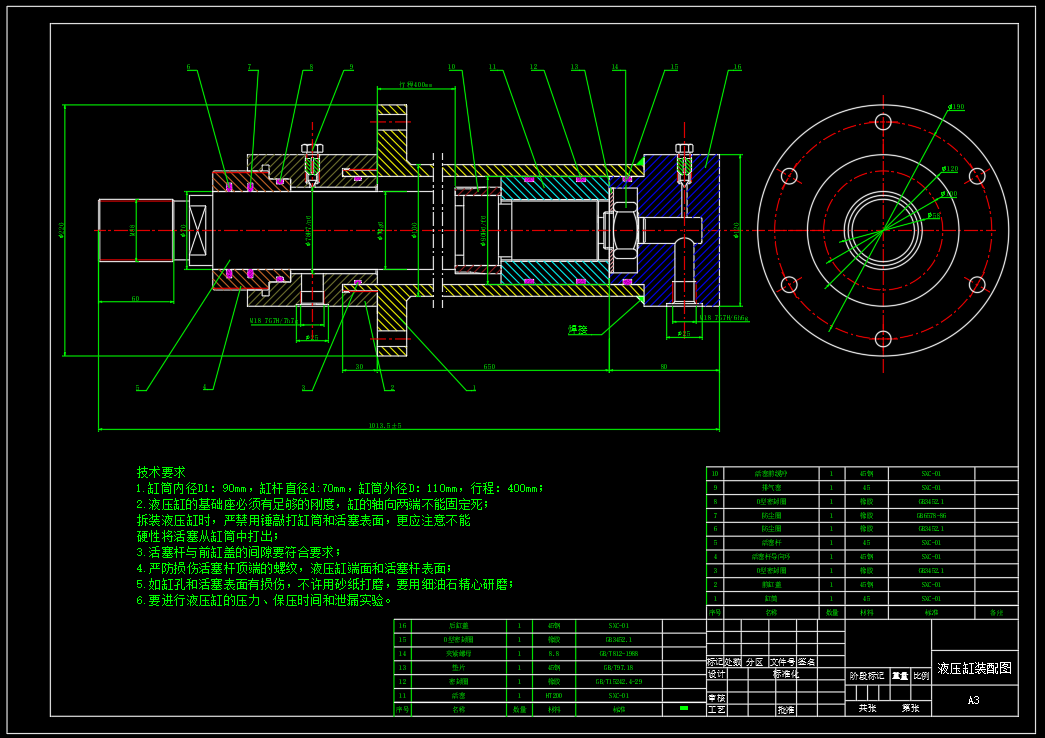

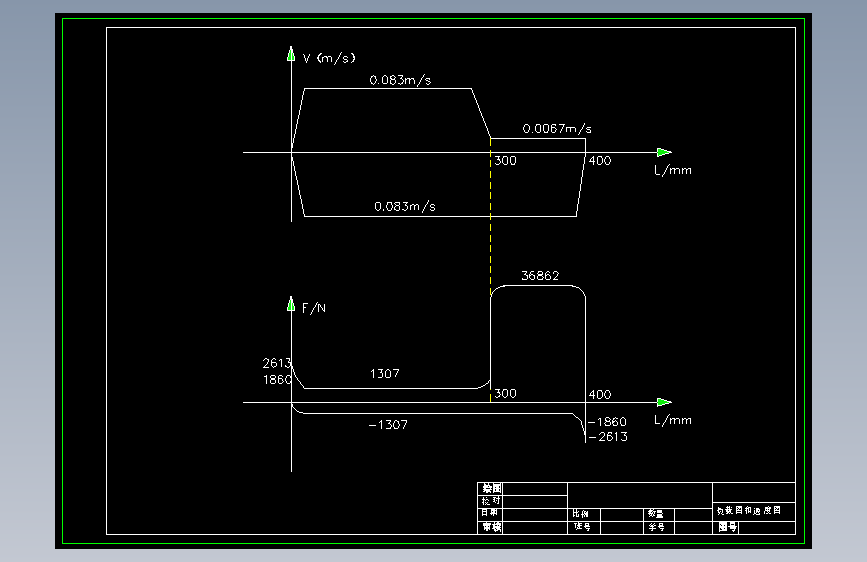

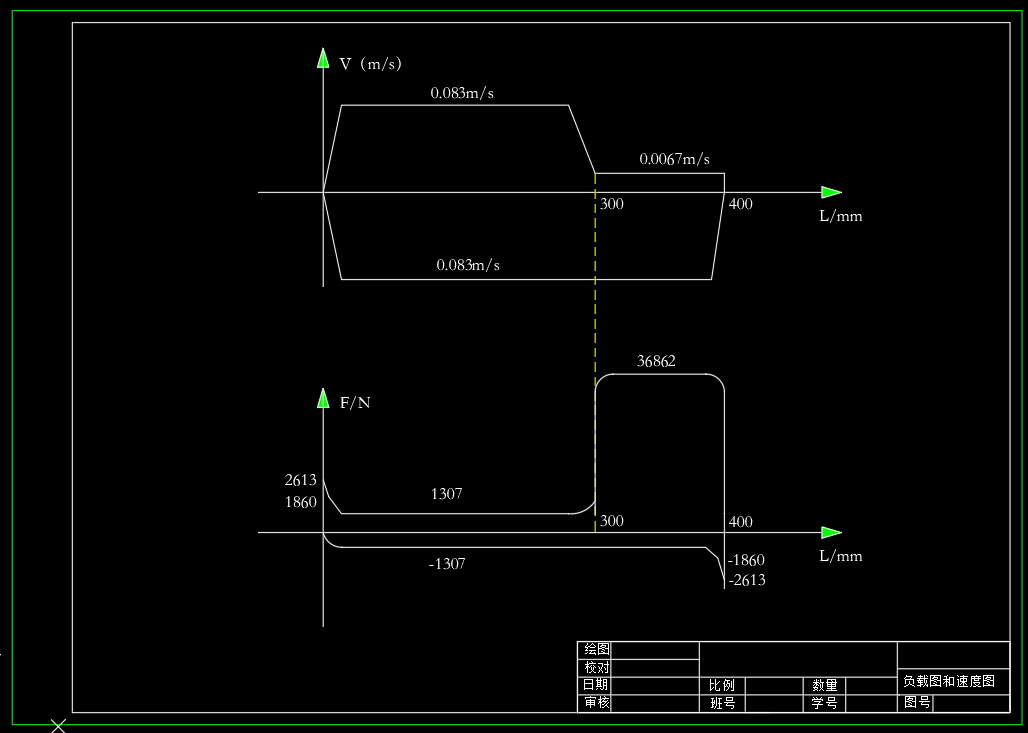

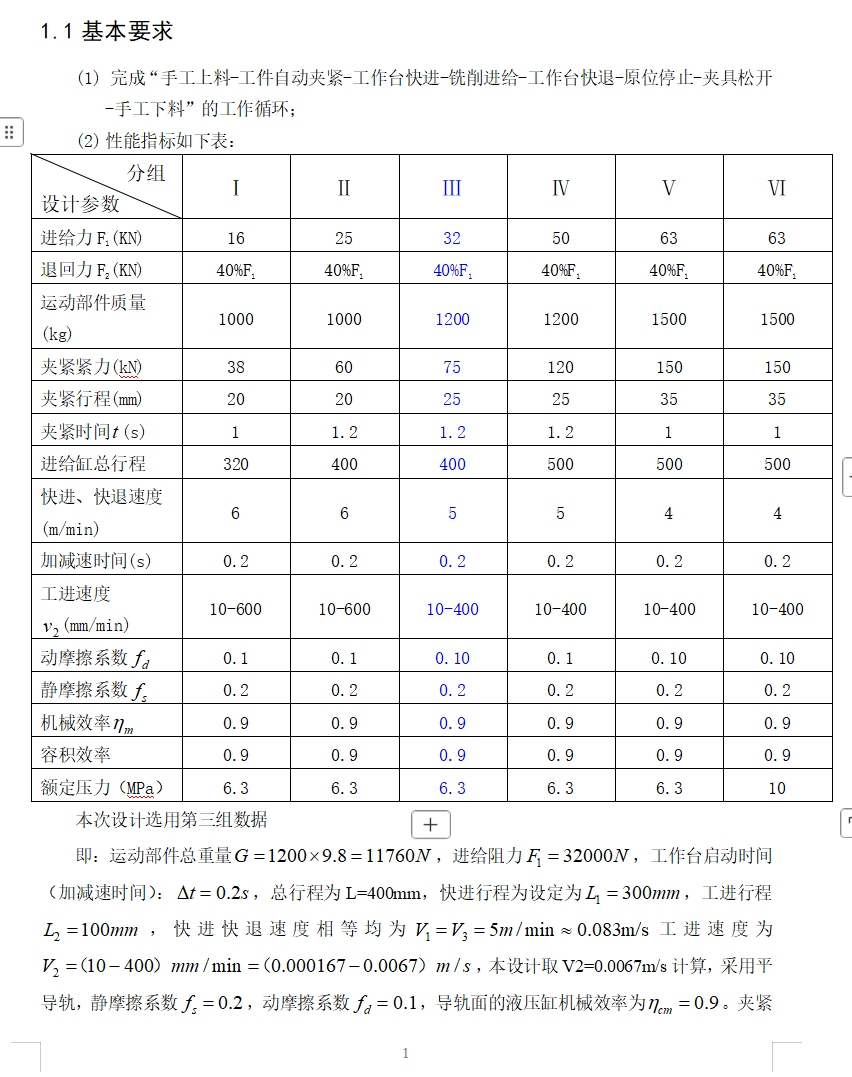

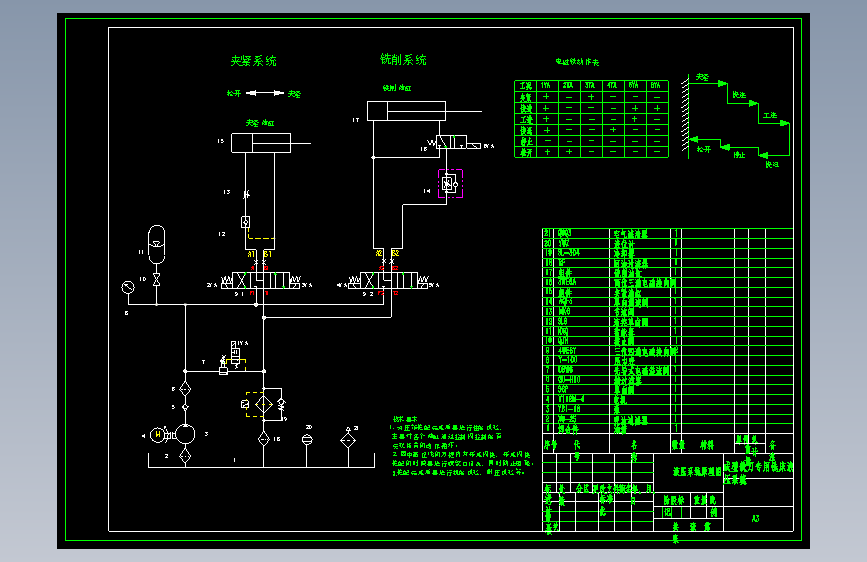

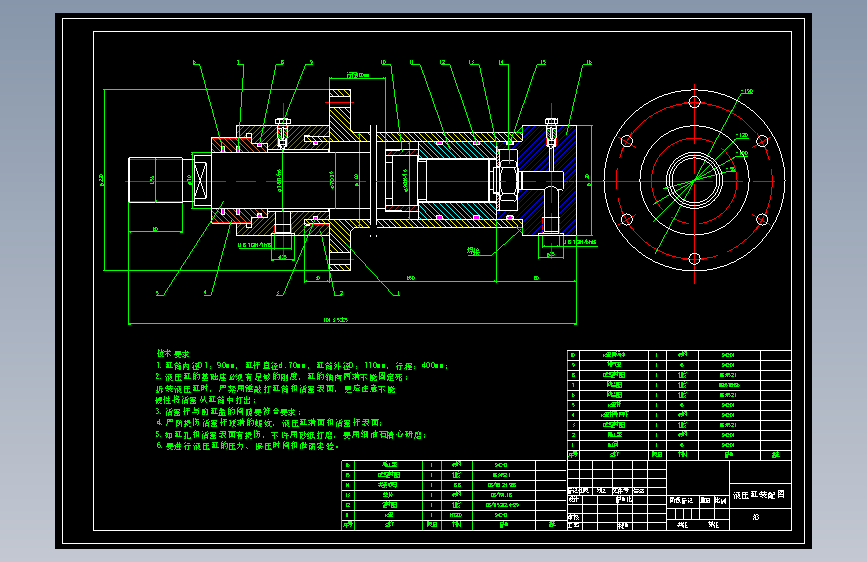

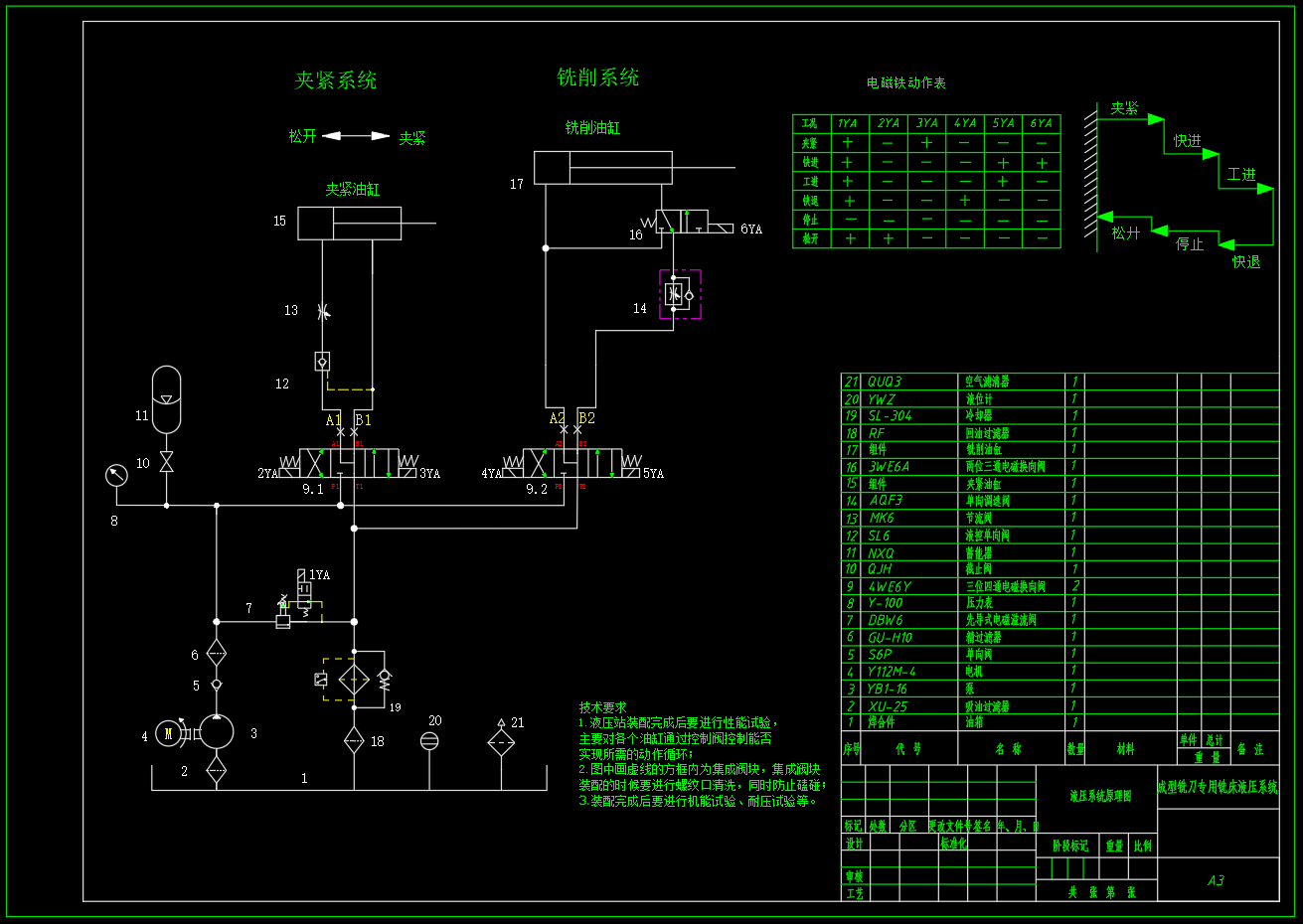

成型铣刀铣床液压系统（F=32KN），包含液压系统原理图，油缸装配图，负载和速度图，包含设计计算书。运动部件总重量G=1200X9.8=11760N，进给阻力32000N，工作台启动时间（加减速时间）：0.2S，总行程为L=400mm，快进行程为设定为300mm，工进行程100mm，快进快退速度相等均为5m/min工进速度为10-400mm/min，本设计取V2=0.0067m/s计算，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，导轨面的液压缸机械效率为0.9。夹紧力7500N，夹紧行程25mm，夹紧时间1.2s。
