上料机液压系统（F=5KN）（CAD+说明书）（ID:2444085）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17536034729174.zip | 3.30M |
| 2 | 1.png | 125.40K |
| 3 | 2.png | 189.17K |
| 4 | 3.png | 197.39K |

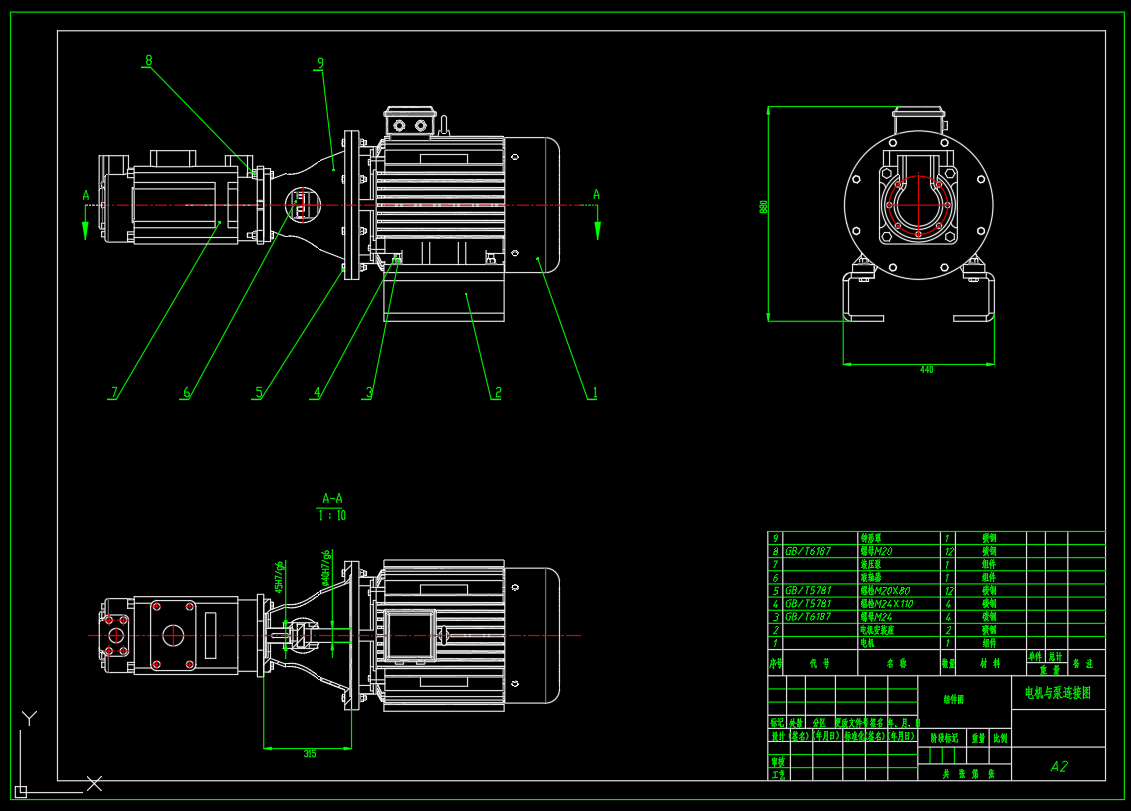

| 5 | 4.png | 20.87K |
| 6 | 5.png | 42.36K |
| 7 | 6.png | 130.94K |
| 8 | 7.png | 110.29K |
| 9 | 上料机-油箱焊合-A1.dwg | 426.48K |

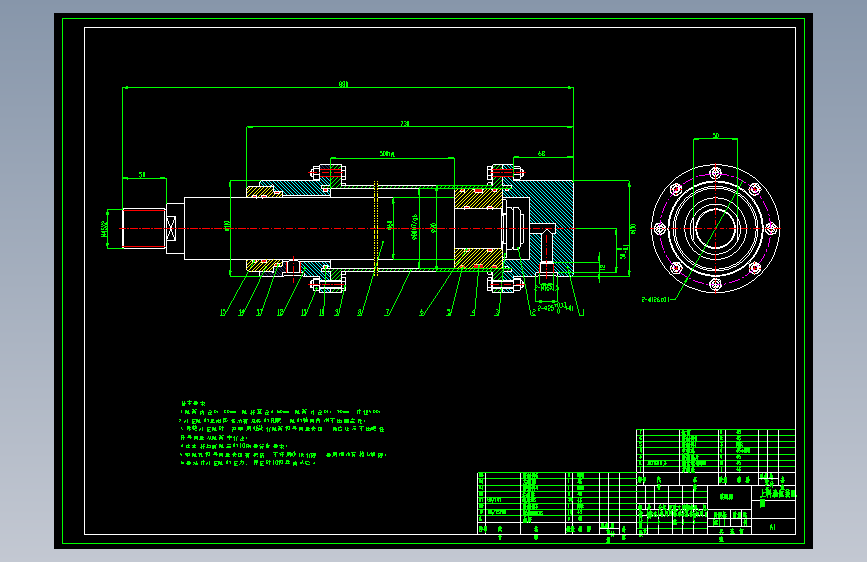

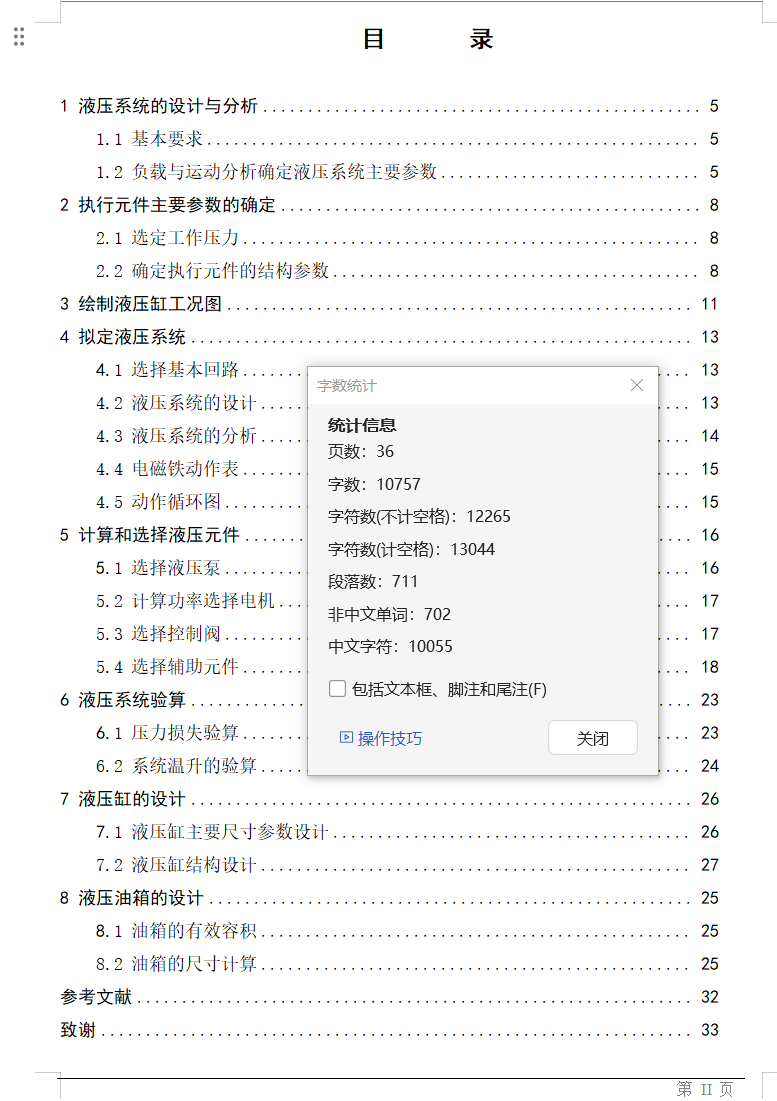

| 10 | 上料机-油缸装配-A1.dwg | 257.15K |
| 11 | 上料机-液压系统原理图-A1.dwg | 145.32K |
| 12 | 上料机-液压系统设计说明书.docx | 1.57M |
| 13 | 上料机-液压缸工况图-A3.dwg | 172.85K |
| 14 | 上料机-电机与液压泵连接示意图-A2.dwg | 214.24K |
| 15 | 上料机-负载图和速度图-A1.dwg | 165.91K |
此图纸下载需要750金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 622
粉丝: 58
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：3.38M
所需金币：750
上传时间：2025-07-27 16:05:20
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

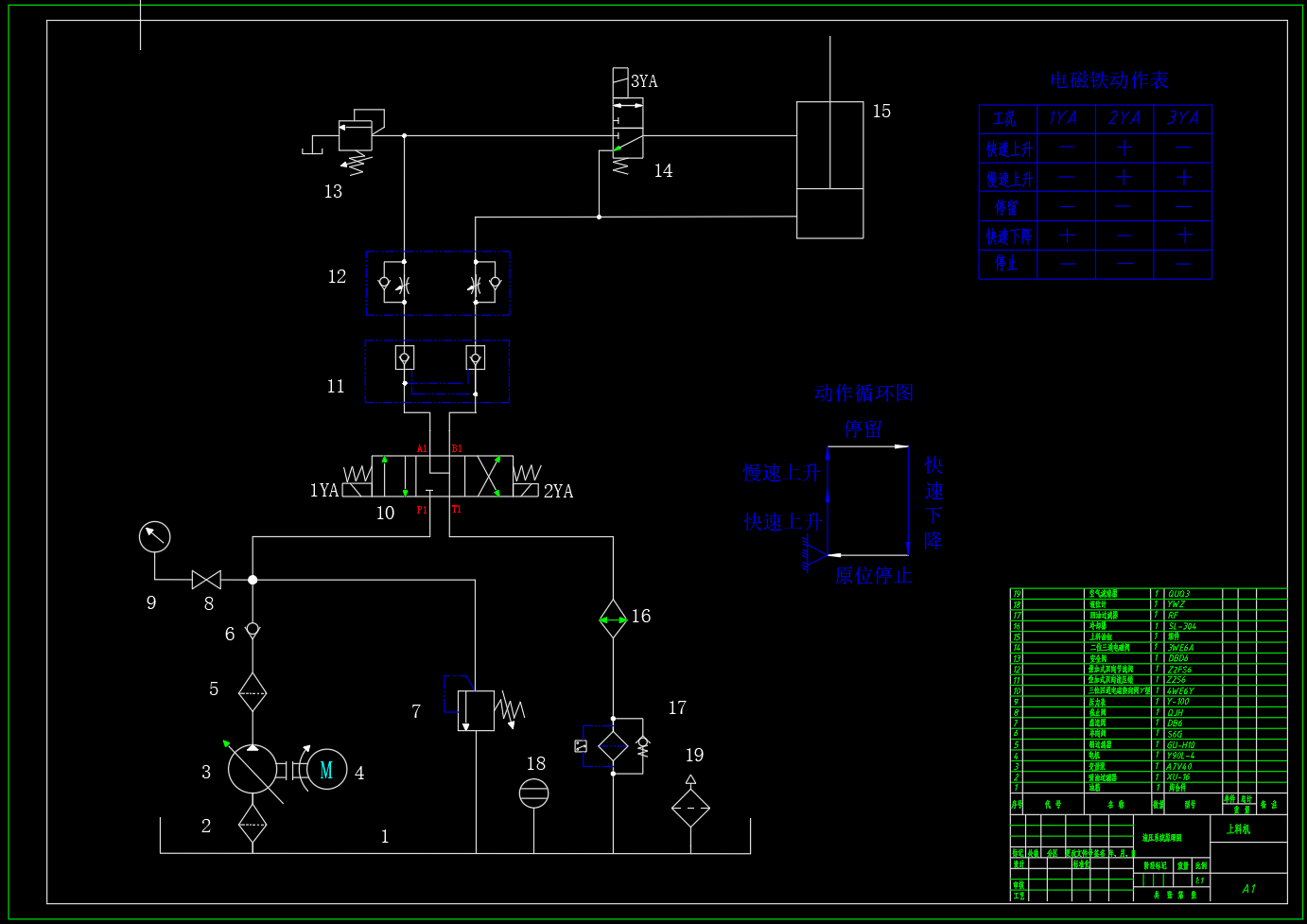

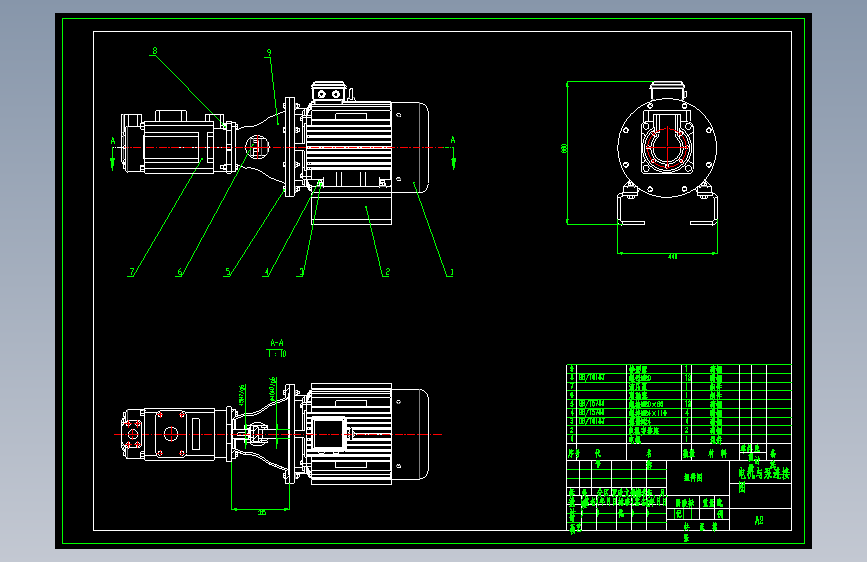

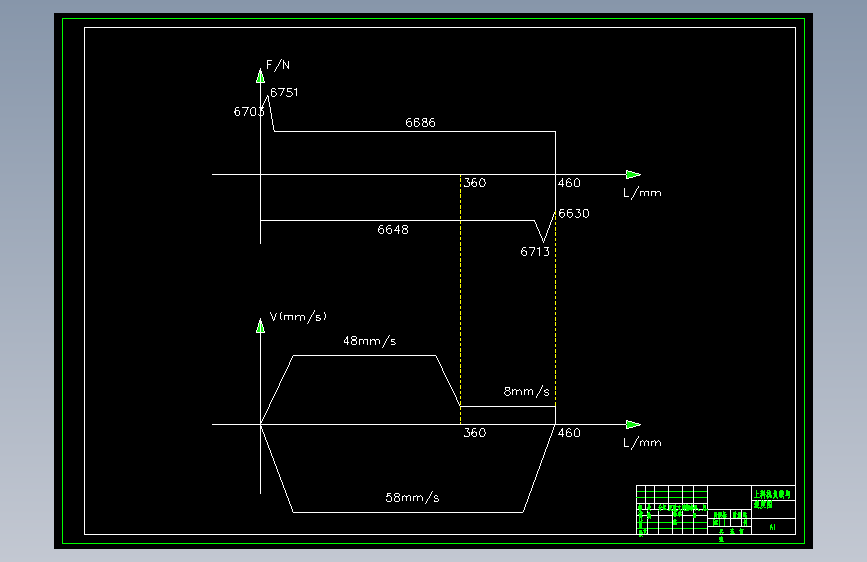

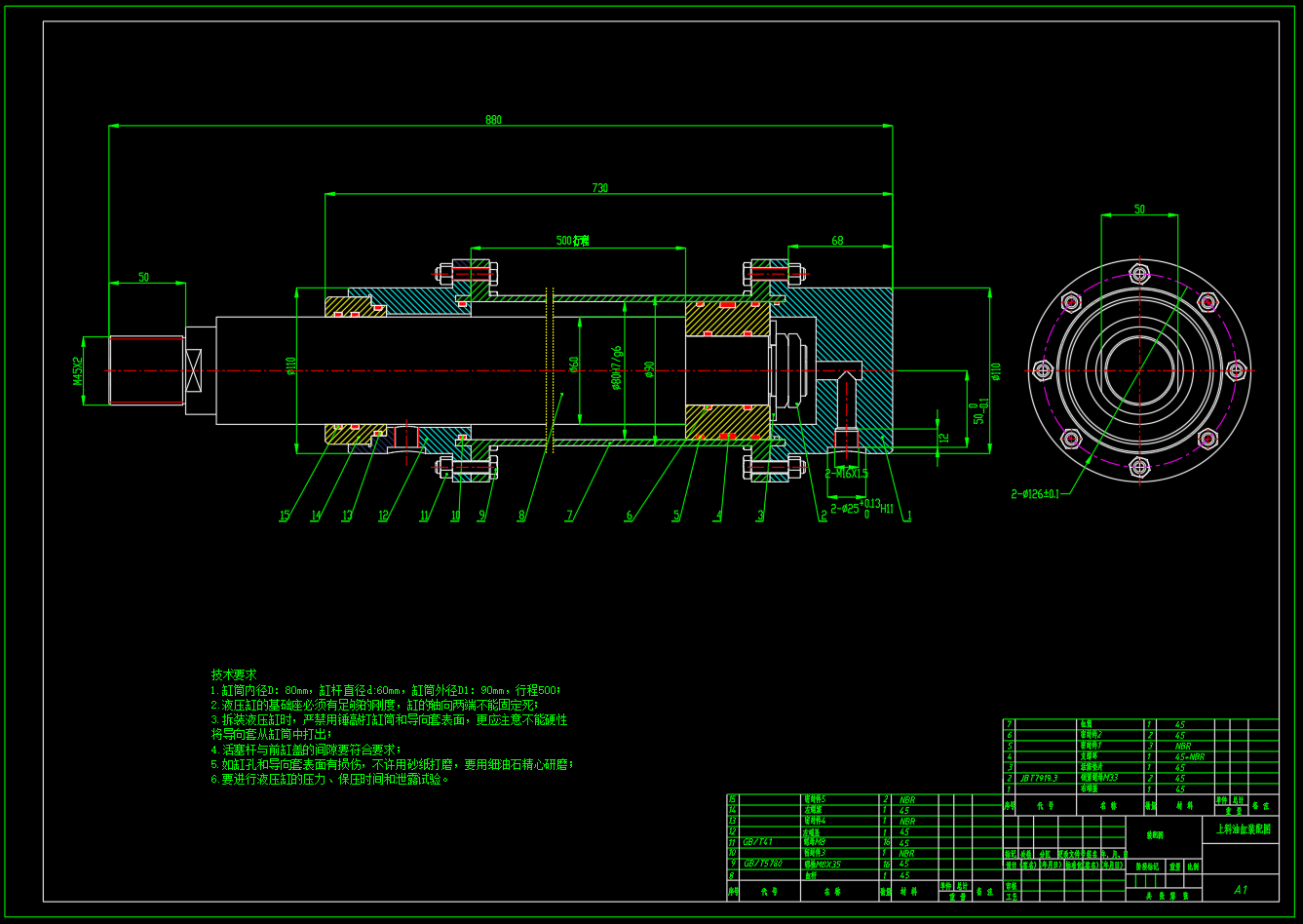

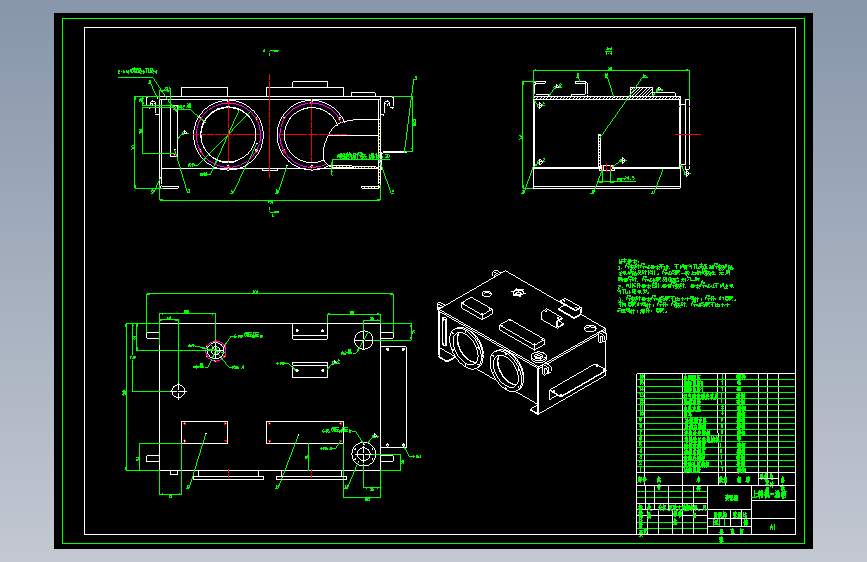

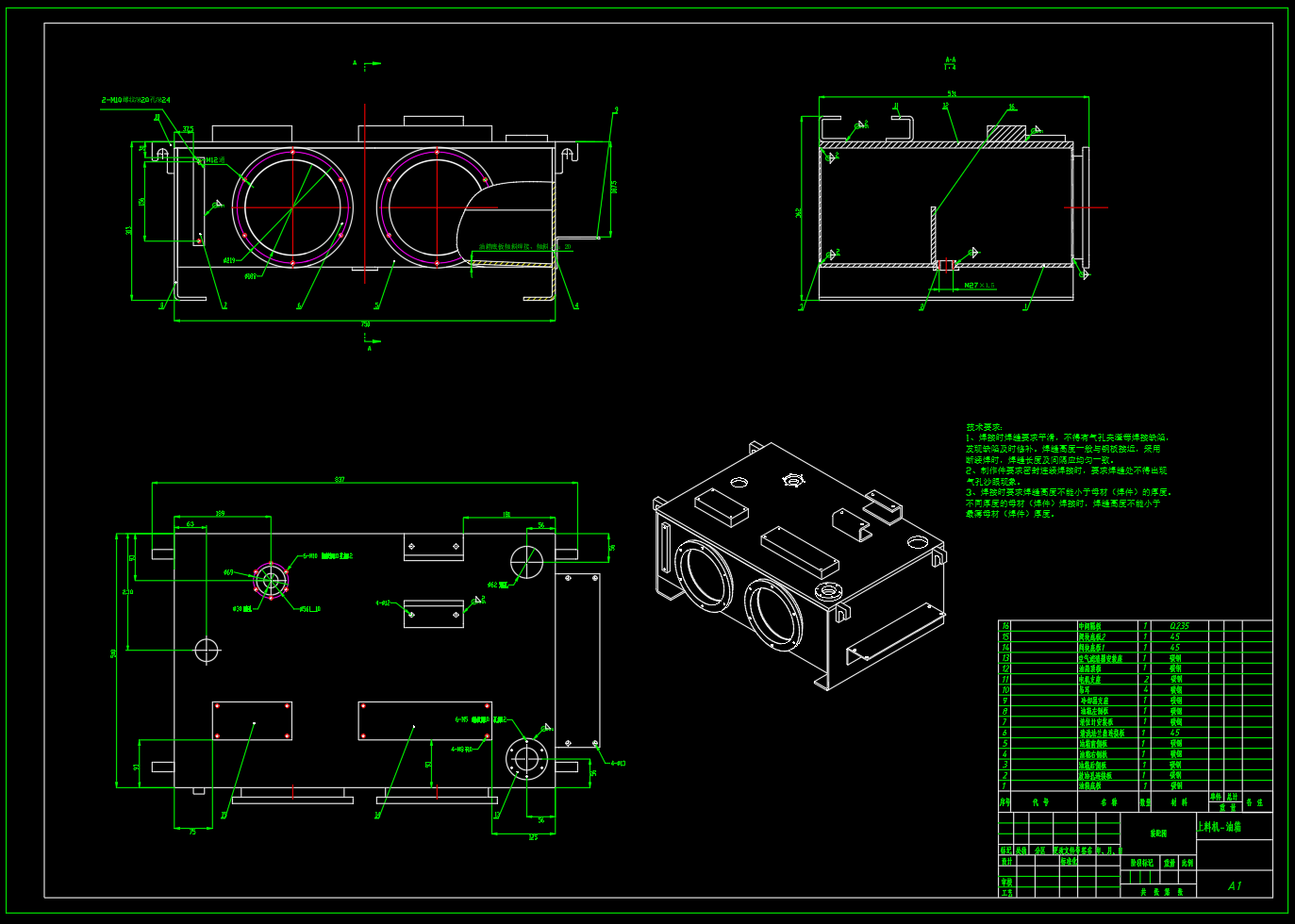

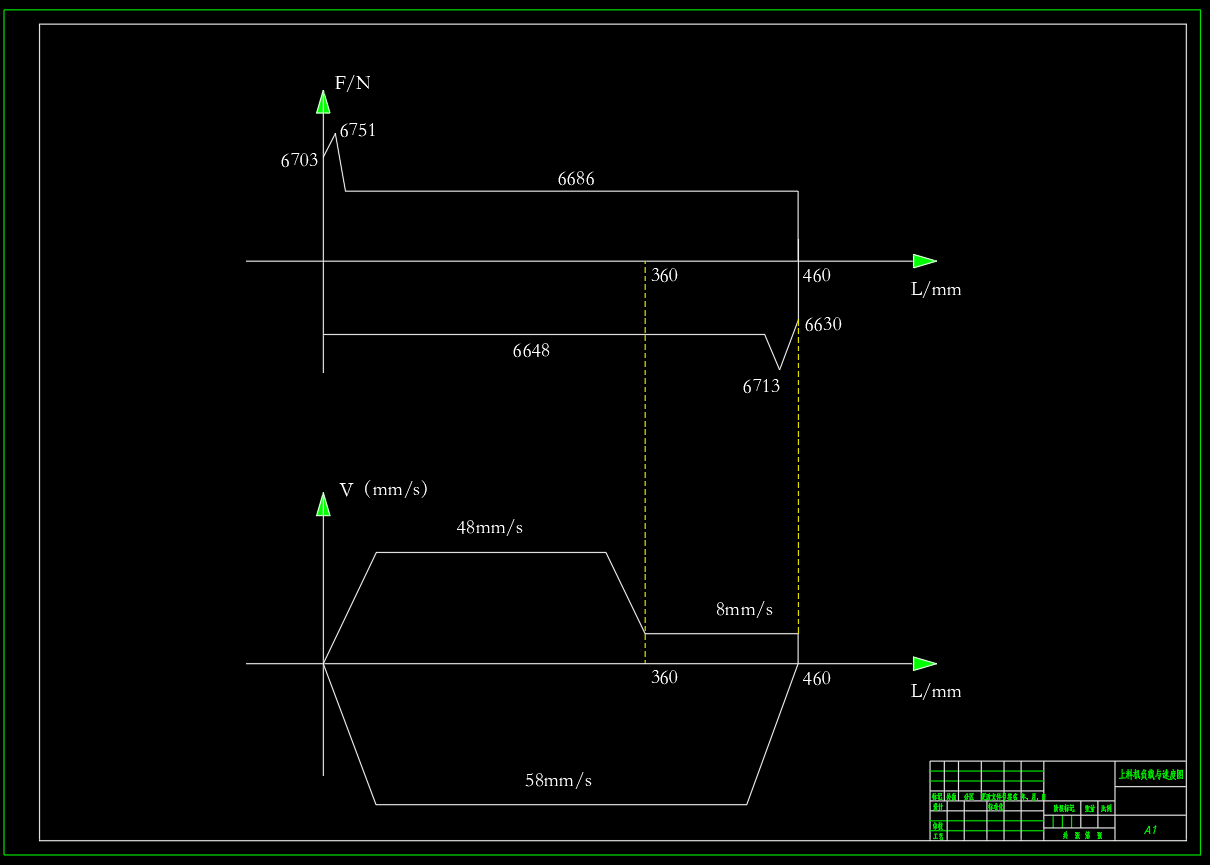

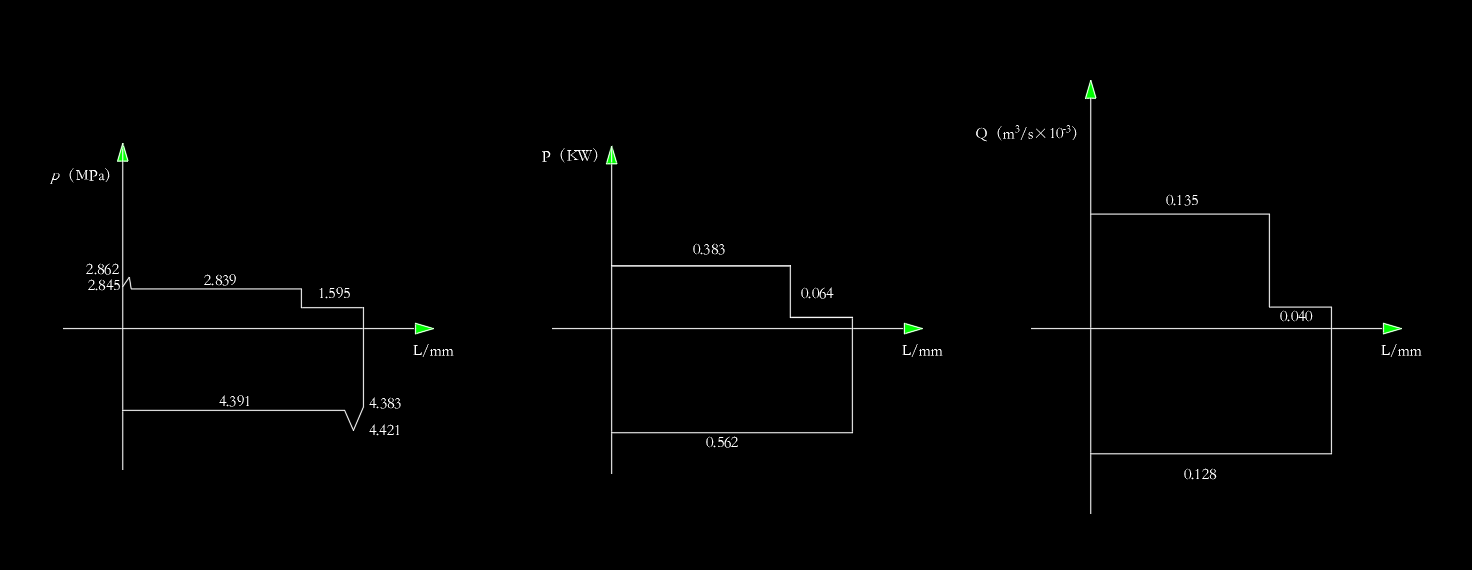

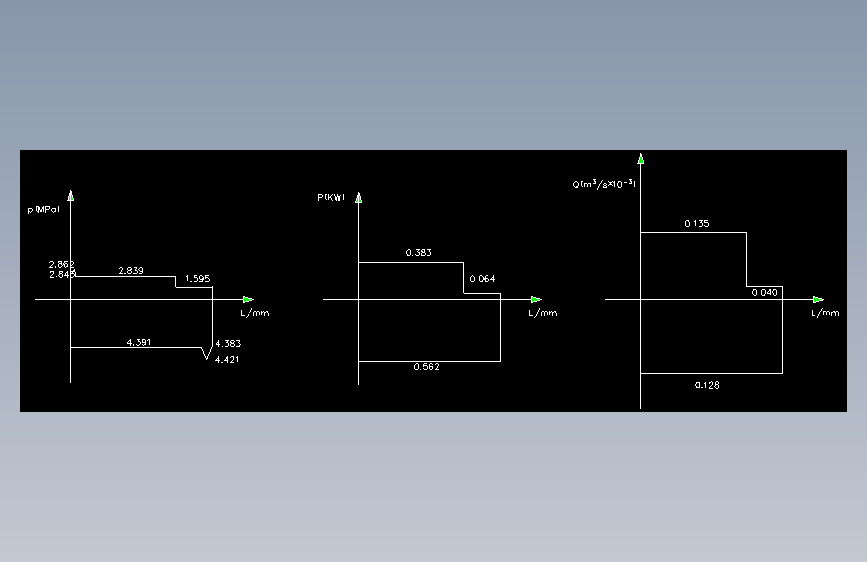

上料机液压系统，液压系统原理图，油缸装配图，有箱焊合图，工况图，速度和负载图，电机与泵连接图。设计计算书等。（1）实现功能：快速上升——慢速上升——停留——快速下降的工作循环 （2）基本参数： 工件的自重为G=5000N，滑台的重量为G=1000N，快速上升速度48mm/s=0.048m/s，快速上升的行程为360mm；慢速上升速度8mm/s=0.008m/s，慢速上升行程为100mm；快速下降速度58mm/s=0.058m/s，快速下降的行程为450mm；滑台采用V形导轨，垂直运动的静摩擦阻力为33N，动摩擦阻力为17N，启动加减速时间为0.5s，液压缸的机械效率为0.9。
